X-ray RGH jasper Fix

[X-ray]

Ho tra le mani una di quelle dannate jasper che non ne vogliono proprio sapere di glitchare, con l'installazione pulita del chip matrix avevo un boot ogni 20/30 tentativi, i soliti fix non funzionavano, fili lunghi o corti, i classici condensatori...

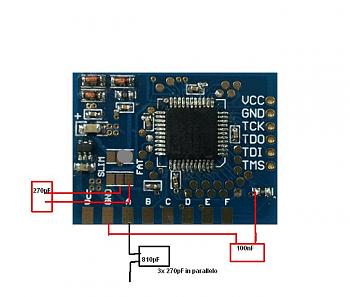

Ecco la soluzione, l' X-ray RGH jasper Fix :



i tempi di glitch su varie accensioni:

1. 5 sec

2. 20 sec

3. 47 sec

4. 4 sec

5. no boot entro 2 min

6. 6 sec

7. 10 sec

8. no boot entro 2 min

10. 10 sec

11. 39 sec

12. 4 sec

13. no boot entro 2 min

14. 4 sec

15. 15 sec

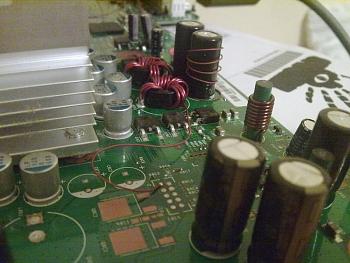

Hotfix 1:

5 spire intorno al condensatore, il filo non deve passare vicino ai condensatori sulla destra, quindi deve fare proprio il tragitto che vedete. Il risultato è un bootrate maggiore, su 10 accensioni ne ha mancata solo una



1. 4 sec

2. 9 sec

3. 14 sec

4. 31 sec

5. 9 sec

6. 57 sec

7. 9 sec

8. 8 sec

9. 58 sec

10. no boot entro 2 min

[Neo360]

Il filo su CPU_RST quanto lo tieni lungo? Dove lo posizioni il chip?

[Luke69]

Per essere una fat, che tempi di merda ^^
Va beh, meglio di niente XD

[X-ray]

chip sul connettore video, il filo basta tenerlo lontano dai toroidi

[X-ray]

Per essere una fat, che tempi di merda ^^
Va beh, meglio di niente XD

proponimi una soluzione migliore...

[Luke69]

proponimi una soluzione migliore...

Non ti stavo sfottendo, nemmeno io son capace a far di meglio (anzi io non sono proprio capace XD), stavo solo dicendo che è proprio una console sfigata...

[ZioPippoSSJ]

Per essere una fat, che tempi di merda ^^
Va beh, meglio di niente XD

Classica risposta da sborone che non ha mai fatto un rgh...o al massimo uno solo e casualmente molto fortunato...
La modifica si sà che è così e i tempi non sono niente male per una jasper.

[Luke69]

Ho già risposto sopra...va beh scusate mi sono espresso male

[Neo360]

chip sul connettore video, il filo basta tenerlo lontano dai toroidi

La prossima jasper che faccio ti mostro i passaggi che utilizzo io con i fili così vedi!! Come pisizione utilizzo anchìio quella per il chip anche sulle slim.

Io tutte quelle che ho fatto, massimo tempo di attesa 5sec non di più. Magari ho avuto culo fino ad ora però ti faccio comunque vedere, su tutte le uniche accortezze utilizzare sono filo da 32cm su CPU_rst e condensatore 100nF tra CPU_pll e GND.

[X-ray]

infatti questa è la prima rognosa che mi capita, purtroppo nè il condensatore da 100nF tra CPU_pll e GND, nè il filo da 32cm hanno funzionato su questa

[Neo360]

infatti questa è la prima rognosa che mi capita, purtroppo nè il condensatore da 100nF tra CPU_pll e GND, nè il filo da 32cm hanno funzionato su questa

E' proprio tosta allora

[ZioPippoSSJ]

Pensa che io il filo del cpu reset lo faccio passare sotto ai torioidi invece che ho notato che spesso (non sempre) migliora la cosa.

[Neo360]

Pensa che io il filo del cpu reset lo faccio passare sotto ai torioidi invece che ho notato che spesso (non sempre) migliora la cosa.

Io lo incastro sempre fra in condensatori!

[pocoyo2]

La prossima jasper che faccio ti mostro i passaggi che utilizzo io con i fili così vedi!! Come pisizione utilizzo anchìio quella per il chip anche sulle slim.

Io tutte quelle che ho fatto, massimo tempo di attesa 5sec non di più. Magari ho avuto culo fino ad ora però ti faccio comunque vedere, su tutte le uniche accortezze utilizzare sono filo da 32cm su CPU_rst e condensatore 100nF tra CPU_pll e GND.

Potresti sfruttare il thread "fateci vedere le vostre installazioni ", cosi che possa vedere anche io.. xD
Voglio capire cos'è che fa freezare le mie (che a casa mia sono perfette, mentre dai proprietari si bloccano).. è snervante!

Inviato dal mio Desire HD

[Neo360]

Potresti sfruttare il thread "fateci vedere le vostre installazioni ", cosi che possa vedere anche io.. xD
Voglio capire cos'è che fa freezare le mie (che a casa mia sono perfette, mentre dai proprietari si bloccano).. è snervante!

Inviato dal mio Desire HD

Una foto l'avevo messa, tra l'altro forse anche una jasper non ricordo!!

[X-ray]

hotfix 1:

mettendo il filo A come in figura (5 spire intorno al condensatore) si ottengono miglioramenti, su 10 accensioni ne ha saltata solo 1



1. 4 sec

2. 9 sec

3. 14 sec

4. 31 sec

5. 9 sec

6. 57 sec

7. 9 sec

8. 8 sec

9. 58 sec

10. no boot entro 2 min

[ovlas]

proponimi una soluzione migliore...

senza fare domande o dire che tanto il chip è lo stesso
prova lo xecuter coolrunner
ma provalo veramente!
poi mi fai sapere

[dottorniù]

probabilmente non c'entra niente....... però anche a me è capitata una jasper rognosa per cui avevo chiesto aiuto anche qui sul forum per i tempi esasperanti e su cui avevo montato un matrix.

La suddetta console mi è tornata dopo qualche giorno perchè non partiva proprio più e dopo un controllo e ripasso delle saldature e un'attesa di 30 minuti senza boot ho pensato al
chip rotto è l'ho sostituito ( dissaldando solo i fili lato chip) con i chip che avevo al momento ( xecuter coolrunner ) e primo avvio al 2° tentativo di glitch e così via per svariati avvii sia consecutivi
che dopo sessioni di gioco, Solo ogni tanto servono 4 max 5 cicli ma è diventato proprio raro.

Il matrix smontato dalla jasper ho provato in seguito a rimontarlo su una falcon e parte sempre al 2° tentativo.

Per quello che ho sentito in giro non ci dovrebbero essere differenze sostanziali tra i due chip però su questa la situazione si è risolta così........

[X-ray]

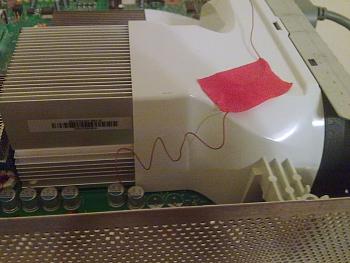

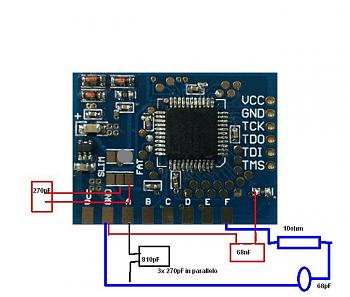

Fix aggiornato secondo il seguente schema:



il fix è fortemente influenzato dal percorso del filo A x evitare passaggi in prossimità di altri componenti ho preferito attaccarlo al convogliatore, si noti cmq la formazione di spire in aria, se non si riesce a trovare il percorso più idoneo la console potrebbe non bootare. In definitiva, cercare di creare delle spire e una volta trovata la posizione adatta fissare il filo.



Con questa configurazione si ottiene il boot immediato della console nel 90% delle prove o cmq entro i 10 secondi

[Raiden]

gran casino, se richiudi la console non è detto che vada per sempre visto che dipende cmq da un filo
