Si vecchio... l'ho visto nelle foto che ha allegato, hai visto che bel disegnetto che è uscito su google immagini cercando "matrix nand flasher"?? (allegato al post precedente)Citazione:
Originariamente Scritto da PlayerOne
Occhio che a stare attaccati tutto il giorno sul forum si rischiano deliri di onnipotenza...
Grazie Babi seguirò il tuo consiglio, sicuramente dettato da esperienze dirette ;)Citazione:
Originariamente Scritto da Babilozzo
Non mi risulta che quello schema sia funzionante.Citazione:
Originariamente Scritto da Babilozzo
Oh mamma, che figura cazzotti, allora mi scuso pubblicamente con tutti per la minchiata e d'ora in poi non userò mai più foto trovate su google. Senza aver verificato di persona almeno. Ciao.Citazione:
Originariamente Scritto da DrSchottky
Quei pad servono per la programmazione del PIC onboard.
Babi stavolta ti devi autoinfliggere 20 cazzotti :-)
Invece freelancer scrisse il codice per utilizzare quei PAD per la programmazione dei glitcher.
senza modificare l'hardware o il solito fix?
Il fw di freelancer usa i pad della SPI. Naturalmente c'è da aggiungere qualche diodo.
Allora progressi, ho fatto il cavo come da schema, collegato il tutto sul Matrix v3. Ho preso i 3.3 V dal cavo del lettore DVD dell'xbox, Nella fase di programmazione del flash Jrunner mi dice:Citazione:
Originariamente Scritto da PlayerOne
Ho provato su 2 PC, quindi due diverse porte parallele, cambiato varie impostazioni riguardo EPP ed ECP ma niente, il problema è sempre uguale.Citazione:
"ERROR: TDO mismatch
ERROR at or near XSVF command #10. See line #10 in the XSVF ASCII file.
Execution Time = 0.001 seconds"
Ho provato anche con altri software tipo autoGG e 360gcProg.
Altra cosa, sul Matrix v3 deve essere visibile qualche led in fase di programmazione tramite LPT?
Cosa vuol dire con "TDO mismatch" ?
Insomma, solo problemi oggi! :chargrined:
Grazie mille!
3x 1N4148Citazione:
Originariamente Scritto da DrSchottky
1x Zener 3.3V , > 250mW
1x Condensatore 10uF
[url=http://postimage.org/]http://s28.postimg.org/erims4glp/mtx_xecuter.jpg[/url]
[url=http://postimage.org/index.php?lang=italian]caricare immagini[/url]
andava bene l'hex contenuto in Nand&CoolRunner_Flasher_v1.1 di essereumano?
@Nik90 se si comporta come uno slave board TDO mismatch puà essere dovuto alla mancanza di alimentazione corretta
Citazione:
Originariamente Scritto da yusepe
La 3.3 puoi prenderla anche con regolatore su XEJ o esterna.
Sì, la 1.1 introduce il supporto a xc2c128.
Usa Urjtag (dentro autogg) da prompt.Citazione:
Originariamente Scritto da Nik90
Con la lpt non sono più riuscito a programmarli. Ho dovuto ricorrere al lavoro di Essereumano e non ho più tribolato.
Inviato dal mio iDiot utilizzando Topatalk
Niente non va, sembra proprio non essere riconosciuto. I 3.3v arrivano precisi.Citazione:
Originariamente Scritto da DrSchottky
Scusa, ma non fai prima a prendere un jr-programmer ?
Mi piacerebbe risolvere tramite cavo lpt, visto che di regola dovrei poter risolvere.Citazione:
Originariamente Scritto da GAMEPLAYCONSOLE
Jr-programmer significa ordinarlo ed aspettare, e io a momento non voglio aspettare :)
Scusate, ma quando si effettua la programmazione del Matrix ad esempio, oltre a fare arrivare i 3.3v ai pad vcc gnd vicino tck, tdo, ecc... per intenderci, bisogna collegare anche vcc e gnd vicino i pad A, B, C, ecc... (quelli per il glitch praticamente)?
Grazie mille!
no non servono

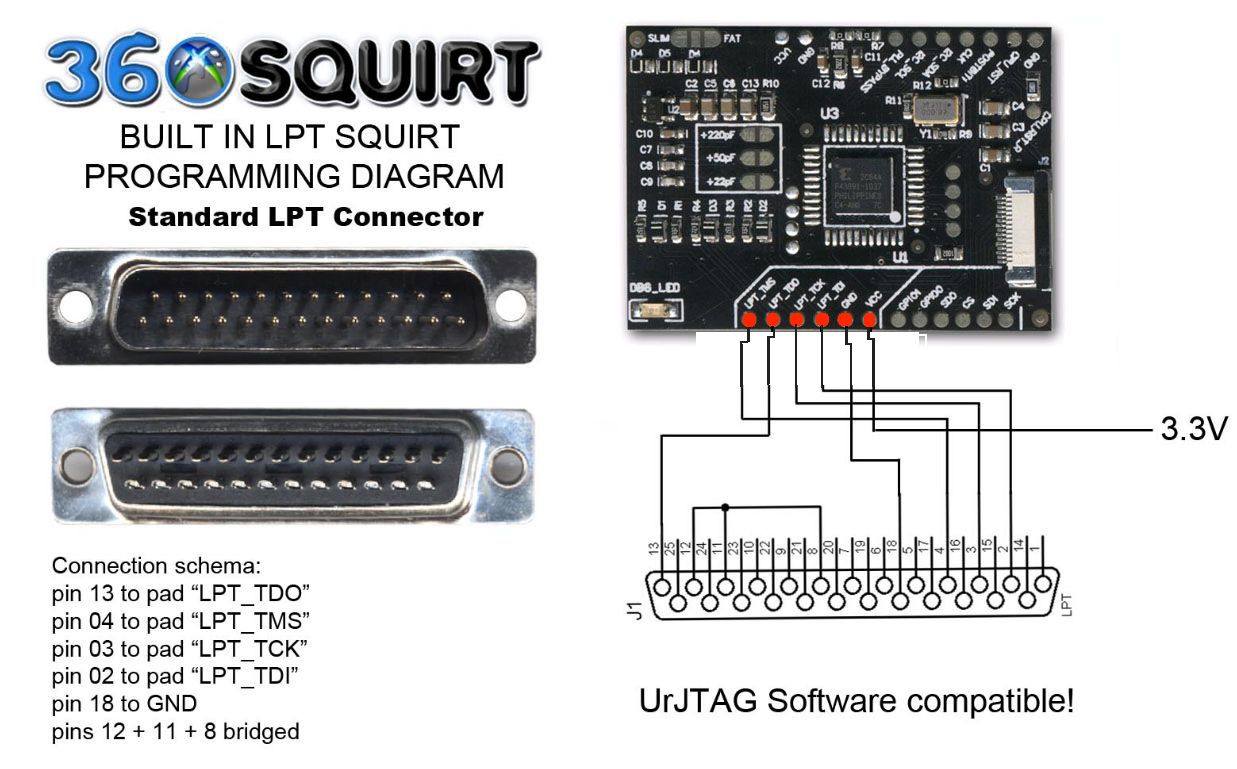

Usa questo schema, mettendo in comune le masse e usando un pad GND alternativo(quello indicato in foto non è collegato)
http://www.consoleopen.com/forum/ima...G_LPT%2022.jpg
Questo scherma non utilizza la resistenza, è uguale?Citazione:
Originariamente Scritto da DrSchottky
