RGH 2 Dual nand su Jasper v1

**ale74269** · 05-07-14

Ciao a tutti, vorrei installare un modchip demon su di una xbox fat con scheda madre Jasper v1 e vorrei usare un coolrunner rev.c come glitch chip. Questa configurazione può funzionare? Dato che ho già modificato la mia xbox slim volevo usare gli stessi componenti che ho usato l'altra volta cioè Demon + proto v2 ma il proto sulle fat mi pare di capire che non monta quindi ho ripiegato sul coolrunner. Da quello che ho visto in giro su internet non è molto facile trovare il settaggio per avere tempi di boot decenti sulle fat rispetto alle slim quindi volevo chiedervi se ci sono particolari accortezze da tenere su questo specifico tipo di motherboard.
Grazie in anticipo.
Saluti

**GAMEPLAYCONSOLE** · 05-07-14

Si puoi farlo il dual nand con demon e coolrunner revc, sulle jasper rgh2 ti consiglio di fare un cpu reset di 70cm attorno a tutto il case metallico, così http://www.consoleopen.com/forum/sez...-di-avvio.html

**ale74269** · 08-07-14

Ok, grazie mille! stavo guardando se il matrix funziona meglio del coolrunner ma sembra che più o meno siano equivalenti e per il matrix occorre anche il programmatore che non mi servirebbe per il coolrunner che programmo direttamente col demon. Mi armerò di pazienza e farò un po di prove

**GAMEPLAYCONSOLE** · 08-07-14

No il matrix lo puoi programmare lo stesso con il demon, comunque sono uguali, usa quello che ti sta più simpatico

**X-ray** · 08-07-14

se vuoi ottenere quei risultati prendi il matrix, con il coolrunner non ti garantisco che avrai lo stesso risultato

**ale74269** · 09-07-14

Io volevo prendere il coolrunner perché è della stessa marca del Demon e c'è il cavetto di interfaccia già fatto quindi mi toglievo il problema dei collegamenti. Per la questione dei risultati (premetto che io non conosco nel dettaglio il funzionamento dei 2 glitch chip) ma a rigor di logica se hanno la stessa funzione penso funzionino in modo analogo e quindi se va bene per uno va bene pure per l'altro o mi sbaglio?

**Razorbacktrack** · 09-07-14

Sbagli

Inviato dal mio iPad utilizzando Tapatalk

**thunderbirddd** · 09-07-14

Piccolo ot
Scusate ma sbaglio o e' sparita piu' di qualche discussione qui da questa sezione da circa mezz'ora?
Compresa ovviamente la mia?
O sono state cancellate appositamente?

**Razorbacktrack** · 09-07-14

Guarda se cliccando sul link delle mail di notifica risposta te la fa aprire,non ne so nulla

Inviato dal mio iPad utilizzando Tapatalk

**ale74269** · 09-07-14

Ok, allora chiedo venia

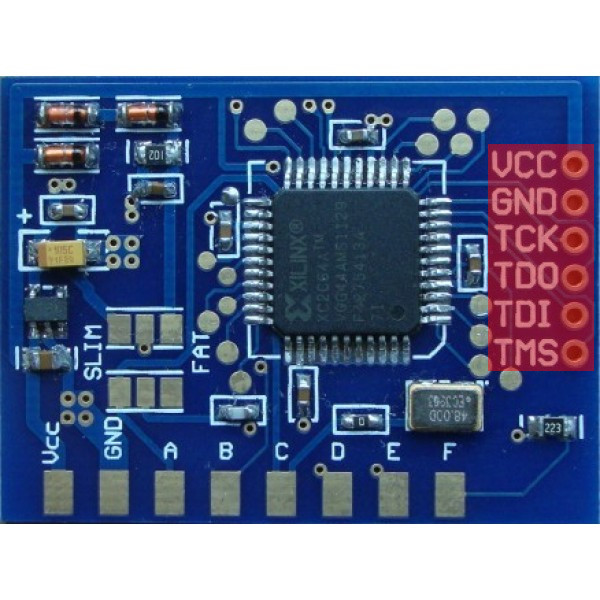

Ma ora mi sorgono 2 domande: 1 se io devo modificare una console con la jasper l'unico metodo che sembra andare meglio è quello del filo da 70cm usando un matrix? 2 se uso un matrix lo collego al demon usando le piazzole del matrix (Area rossa)?
Mi scuso per le domande stupide ma sto cercando di capire come si possono modificare le console di questo tipo perchè non le ho mai modificate.

RGH 2 Dual nand su Jasper v1-matrix_glitcher_v3.jpg

**ale74269** · 09-07-14

Originariamente Scritto da thunderbirddd

Piccolo ot
Scusate ma sbaglio o e' sparita piu' di qualche discussione qui da questa sezione da circa mezz'ora?
Compresa ovviamente la mia?
O sono state cancellate appositamente?

Non mi pare perchè mi sono arrivate le mail di notifica di tutte le risposte che si vedono attualmente... booh

**X-ray** · 09-07-14

Esatto, se vuoi programmare il chip tramite demon devi collegare quei punti con i fili non potendo utilizzare l'apposita basetta
Inoltre sul matrix non essendoci in punto CR_EN devi usare la piazzola collegata al pin 33 dell'integrato xilink come ho fatto io qui:

Sarebbe quel filo doppio appena sopra al punto B

**ale74269** · 10-07-14

Ok, ora non trovo un rivenditore che venda sia il matrix che il Demon phat... Avete qualche rivenditore italiano da consigliarmi?

**zeruel85** · 10-07-14

O sennò saldi 6 pin header sul Matrix e allora ci metti il connettore del Demon.

**ale74269** · 10-07-14

Originariamente Scritto da zeruel85

O sennò saldi 6 pin header sul Matrix e allora ci metti il connettore del Demon.

Sì difatti pensavo anc'io di fare così

ora devo solo fare compere

**ale74269** · 21-07-14

Finalmente mi è arrivato tutto ho fatto così

Il collegamento del cr_en è giusto no?

**GAMEPLAYCONSOLE** · 21-07-14

Si è giusto, ma non serve a niente intrecciare due cavi, x-ray penso che l'ha fatto per collegare anche un led al modulo rf che indica la nand freeboot del demon

Comunque io non la uso mai la qsb per collegare il punto cr_en al demon, non penso che il cliente si mette a giocare a programmare il chip

EDIT: Ho visto meglio la foto e il pad del cr_en sul chip sembra saltato.

**ale74269** · 22-07-14

Il doppio filo l'ho messo perché ora ho solo il filino da 0.2 quindi ne ho intrecciati 2 per sicurezza però in effetti essendo un segnale non c'è n'è bisogno. Per quanto riguarda il punto sul chip penso sia la foto, guarda in questa ma mi sembra a posto
