Adattare x360glitch a schema minimale per migliorare l'avvio rgh

[oppilif]

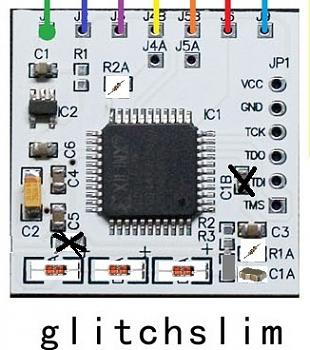

ragazzi ho a disposizione 2 di questi chip versione slim, ossia senza i vari diodi e resistenze e condensatore da 100nf, come posso adattarlo alle fat con lo schema light? poichè l'avvio è parecchio instabile, alle volte ci vuole un seconso, altre volte 2\3minuti. sono riuscito a farlo andare con questo schema

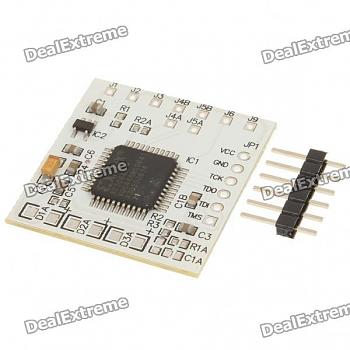

i chip in mio possesso sono precisamente questi:



grazie in anticipo

[Raiden]

dall'esperienza col matrix glitcher convertito a light, rimuovendo tutti i componenti ti rimangono tutti i vari punti di collegamento uguali (non so se hai la resistenza da 22k già montata li sopra) a parte l'alimentazione (1,8 volt)

[oppilif]

ok rimuovo tutto, riusciresti a adattare l'immagine sopra? giusto uno schizzo così inizio a testare! migliora di molto la stabilità?

[Raiden]

secondo me non cambia di molto se hai delle schede rognose...

Per riadattarti l'immagine dovrei avere il chippolo sotto e guardarci col tester :P

[oppilif]

ah ok, pensavo fosse uguale al matrix! se qualcuno avesse il chip si faccia vivo!

[Raiden]

Gli schemi son tutti uguali ma per fare una cosa comoda ed utilizzare i pad invece che i pin stessi dello xlinx dovrei averlo sotto mano

[oppilif]

eh infatti avrei usato i pad... dai attendo che qualcuno col il chippozzo cinese posti qualcosa! grazie raiden!

[oppilif]

una cosa, ma il dondensatore da 270pf su fat serve a qualcosa o è totalmente inutile? la miglior configurazione per stabilità e velocità su fat alla fine quale risulta essere?
