[RISOLTO] nand non rilevata du trinity

**scienzy** · 20-12-13

La console da originale continua ancora ad accendersi?

**Pa0l0ne** · 20-12-13

Originariamente Scritto da scienzy

La console da originale continua ancora ad accendersi?

Questa e' l'unica cosa che ha scritto e confermato piu' volte.

**scienzy** · 20-12-13

Ok.. allora penso che il problema sia sulla porta SPI più che sulla nand...

Anche a me è capitato una volta e ho risolto con il matrix reader... Usa awg30 per leggere la nand..

**morph5** · 20-12-13

ho sia progskeet che teensy, il primo munito di zif per nor come da tutorial.
il teensy ++ 2.0 ancora imbustato.
la console accende normalmente.
ho da qualche parte ilmatrix reader, proverò anche con quello, ma mi sache non funziona poichè credo sia la stessa cosa del programmatore con pic 18....
il problema secondo me è sui pad, non arrivando tensione, i vari programmatori non rilevano nulla.
cmq proverò con il matrix reader.

p.s.
ho provato a fare il reset, console alimentata ma non accessa, non cambia nulla.
a questo punto ho provato con console accesa, la console si riavvia, ma rimane tutto uguale dal punto di vista lettura nand(non rilevata).

**scienzy** · 20-12-13

Perdona la domanda forse un po' stupida... Hai provato a cambiare alimentatore? Può anche essere quello eh. O la presa. Tutto può essere. Una cosa è certa.. Avevo il tuo stesso identico problema e la console neppure si accendeva.. Pulendo bene i piedini della nand ho risolto tutto.. Erano un po' di polvere e un po' di sporcizia che facevano contatto..

**Pa0l0ne** · 20-12-13

Io proverei a leggerla quando c'è la luna piena tra le 11:52 e le 2:18, minuto più minuto meno, l'importante è farlo con i calzini bucati, cioè freschi di bucato.

LA SPIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIII IIIIIIIIIIIIIIIIIIIIIIII NA della corrente? tutto può essere, anche che domani si vada al mare.

**zeruel85** · 20-12-13

Ma sei hai il Teensy++ perchè non lo attacchi? A quest'ora invece di tutte ste chiacchiere avevi già finito dio santo...

**morph5** · 20-12-13

proverò con il teensy, avevo appena trovato il matrix reader e come sospettavo non ha dato i frutti sperati.
ho girato un pò su google,ma schemi di teensy e xbox nulla, potete suggerirmi qualcosa?

**zeruel85** · 20-12-13

Scusami, ora però stiamo sfiorando il ridicolo secondo me... Se con gli altri programmatori di tipo SPI non te la legge, ma secondo te, con il Matrix Reader la leggi? Se la SPI è saltata, puoi anche collegarci il Re dei Programmatori SPI, ma non dumpi nè flashi lo stesso.

Bypassa il problema della SPI (almeno da come la penso io è quello il tuo problema) e usa il Teensy++ per leggere il rawdump.

Pinout: quello classico di tutte le NAND, è universale (puoi anche seguire il pinout dell'installazione di un chip dual NAND ad esempio). Alimentazione a 3,3V sia per la NAND che per il Teensy++. Usa NANDway e il Signal Booster Edition o Dual NAND Edition, vedi te.

Buon lavoro.

**Tommino81** · 20-12-13

Se ti può' essere utile prendi spunto dal tutorial in sezione, ovviamente per ciò che riguarda la band segui il pinout

Inviato dal mio ZP980 utilizzando Tapatalk

**morph5** · 20-12-13

ok grazie seguirò i vostri consigli.

p.s.
non avevo fatto caso che la nand della xbox avesse la stessa dimensione di quella delle ps3 fat. perdomantemi.
p.s.s.
Zeruel85, hai perfettamente ragione, ma ho fatto un tentativo, ci ho perso 2 minuti.

**zeruel85** · 20-12-13

La NAND Xbox NON ha la stessa dimensione delle PS3 phat.

**morph5** · 20-12-13

ah allora non poso leggerla con lo lo stesso zif che uso per il downgrade delle phat

**zeruel85** · 20-12-13

Ah ma dimensione inteso come millimetri! Sì sì, in quel senso sì.

Io pensavo intendessi dimensione di Byte, lol.

Inviato dal mio GT-I8150 utilizzando Tapatalk

**morph5** · 20-12-13

in ogni caso, avevo già intenzione di assemblare il teensy con lo zif 48 per il downgrade per le fat. se va bene anche per le xbox meglio

**zeruel85** · 20-12-13

Originariamente Scritto da morph5

in ogni caso, avevo già intenzione di assemblare il teensy con lo zif 48 per il downgrade per le fat. se va bene anche per le xbox meglio

Certo che va bene.

Inviato dal mio GT-I8150 utilizzando Tapatalk

**morph5** · 21-12-13

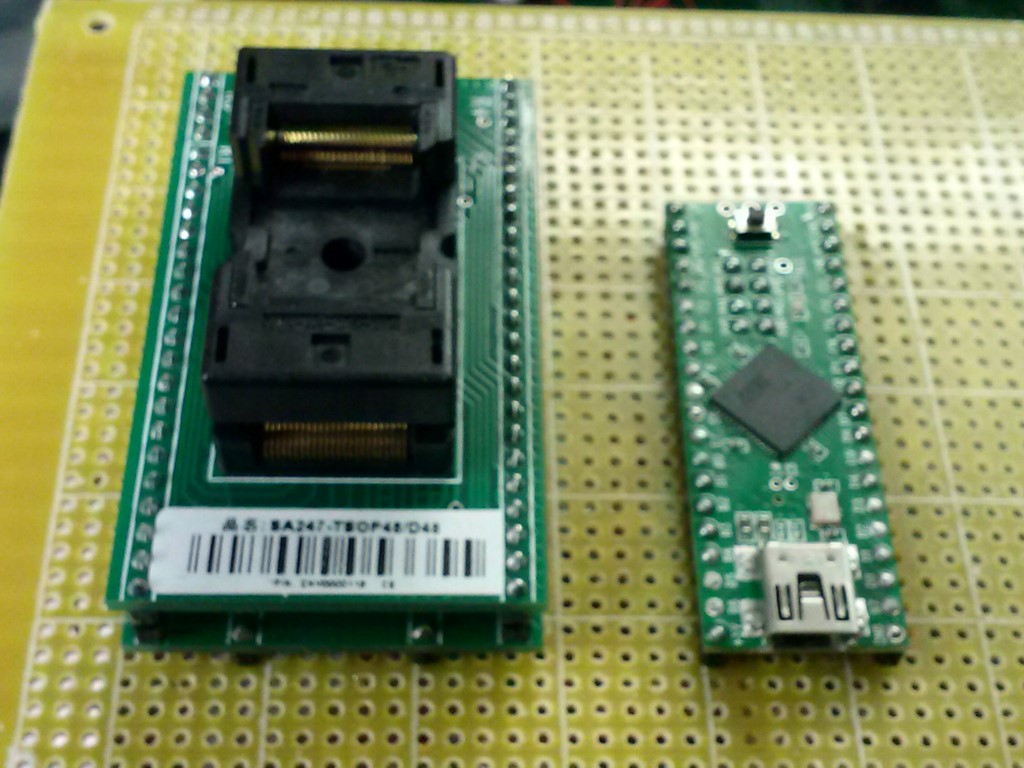

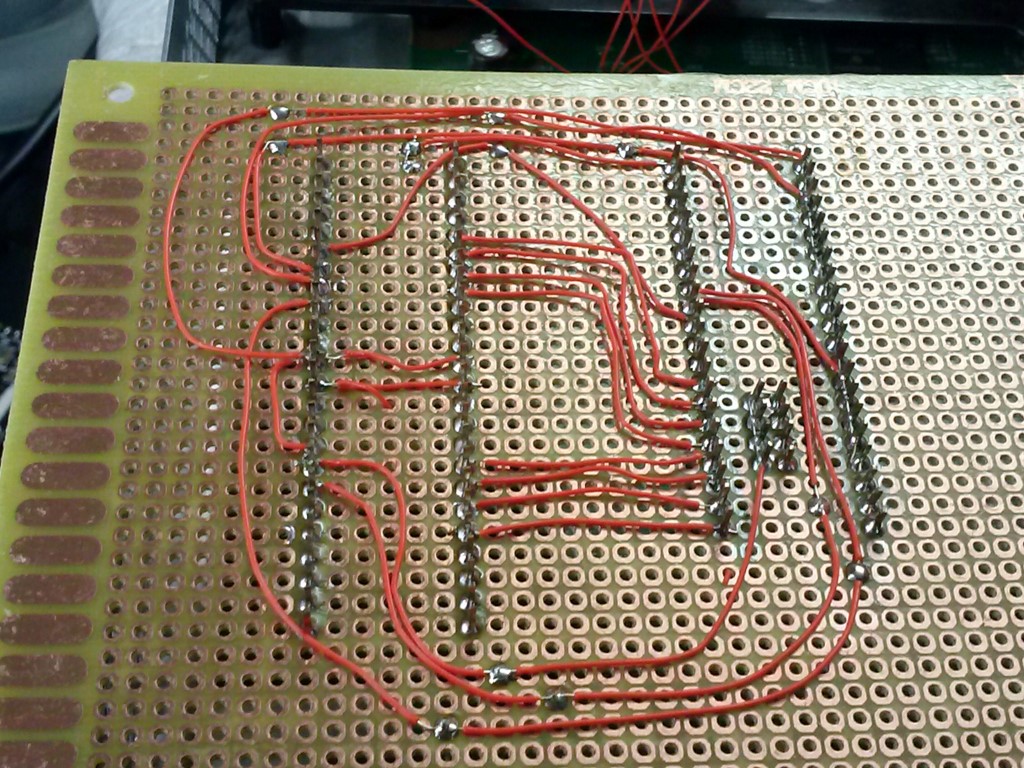

questa mattina ho assemblato il teensy con lo ziz(un grazie al forum per il tutorial fatto benissimo ):

[RISOLTO] nand non rilevata du trinity-1.jpg

[RISOLTO] nand non rilevata du trinity-2.jpg

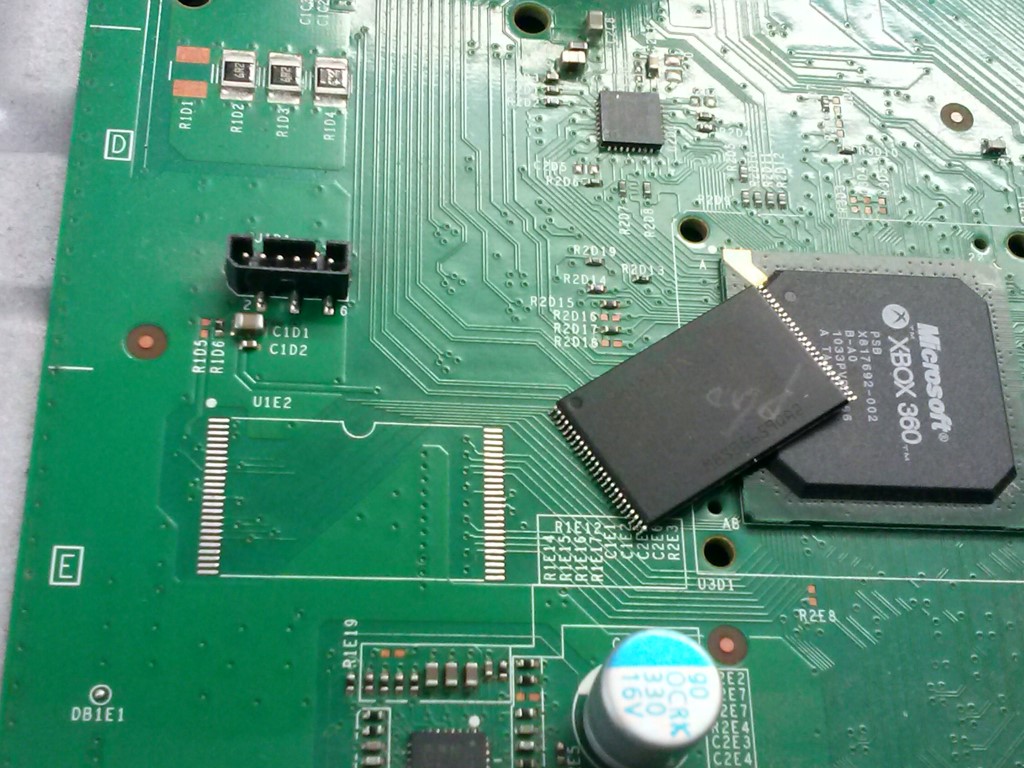

poi ho dissaldato la nand:

[RISOLTO] nand non rilevata du trinity-3.jpg

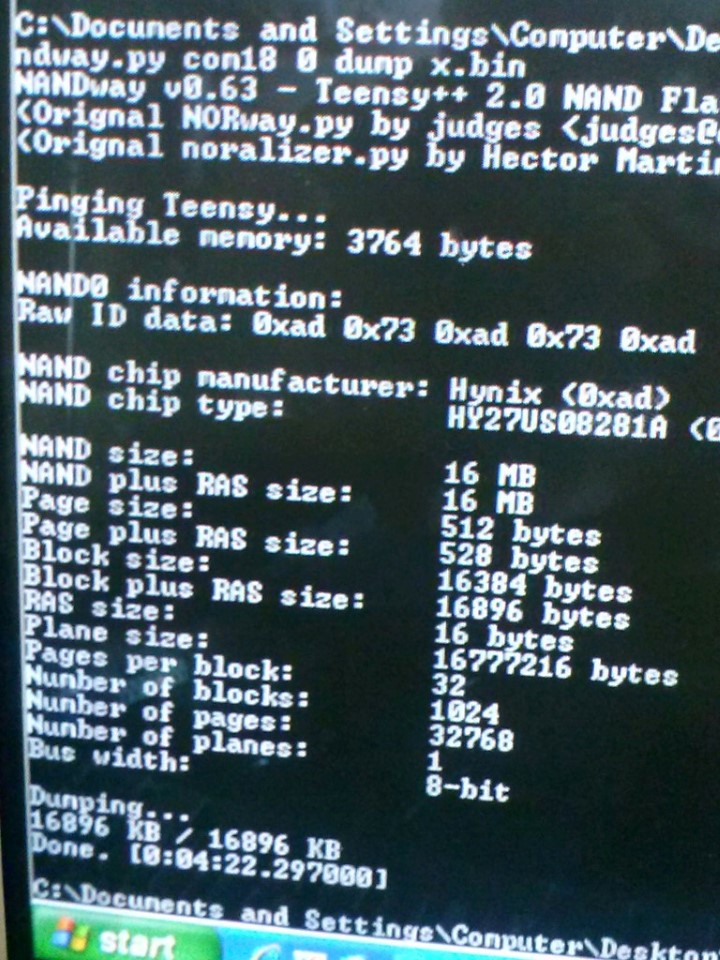

alla fine l'ho letta:

[RISOLTO] nand non rilevata du trinity-4.jpg

ho inserito il file in autogg e non sembra riconoscerlo, mentre j-runner lo riconosce senza problemi.
a questo punto creo l'ecc, lo scrivo nella nand(la risaldo) leggo la key creo freeboot, (la ridissaldo) programmo il freebot (la risaldo).
il comando per scrivere l'ecc e il freebot è lo stesso?
