rgh su corona v3

**phantom81** · 07-12-13

Ciao a tutti, ho una corona 250 GB v3. Mi sono procurato il cr3 lite e il Jr programmer. Non ho preso il postfix adapter, ma ho saldato sotto la CPU (4 piedino da SX). Dopo varie fatiche sono riuscito a programmare il chip e leggere la nand. Le ho comparate, erano uguali, niente bad blocks, così ho scritto l'ecc. Adesso devo procurarmi la CPU key, così ho collegato la console al portatile tramite ethernet, ma nulla, non la vedo (neanche tramite router). Ho provato quasi tutti i timing e quasi tutte le combinazioni dei ponticelli sul cr3 lite. Ho chiuso lk2, e poi disperato anche lk3. Tra le varie prove ho notato che il led verde del cr3 lite lampeggiava velocemente e poi si spegneva oppure rimaneva acceso per più tempo per poi spegnersi ad intervalli. Però nulla. Io non ho mai aspettato più di 5 min. Prima di cambiare impostazioni e forse sono stato impaziente, ma non sapevo il significato dei lampeggi del chip ( meglio di lunga o breve durata???). Domani ricontrollo tutte le saldature, ma intanto vorrei sapere se sbaglio qualcosa.Ho letto tantissime guide e tutorial, e sono confuso. Domani ppro vero anche a controllare il voltaggio del postout. Qualsiasi consiglio é ben accetto.

**genhack** · 07-12-13

Bhe innanzitutto le foto dell installazione e poi almeno a video xell parte?? a volte il jr non trova automaticamente la xbox e per questo ci sono due risoluzioni ovvero trovare l' ip della console e metterlo manualmente oppure fai partire xell e la cpukey la scrivi a mano...

**phantom81** · 07-12-13

Originariamente Scritto da genhack

Bhe innanzitutto le foto dell installazione e poi almeno a video xell parte?? a volte il jr non trova automaticamente la xbox e per questo ci sono due risoluzioni ovvero trovare l' ip della console e metterlo manualmente oppure fai partire xell e la cpukey la scrivi a mano...

No xell non viene visualizzato sul televisore. Mi resta la scritta segnale assente e non vedo l' xbox tramite lan.

**zeruel85** · 07-12-13

Posta delle foto dell'installazione per cortesia. Possibile che il 90% delle volte dobbiamo chiederle noi? Non potete metterle e basta, giacchè chiedete aiuto?

**phantom81** · 07-12-13

Ho il cellulare guasto. Più tardi viene mio cognato e le posto direttamente dal cellulare. Ho misurato con il tester il postout (che ricordo ho effettuato senza postfix adapter sotta la cpu) e in fase di avvio della console mi segna 1,72v. Poi mi pare sia scesa. E' corretto come valore, oppure no?
Più tardino posto le foto dell' installazione. Devo fotografare qualcosa in particolare? Volendo potrei fare anche un video.

**zeruel85** · 07-12-13

Sì va bene come valore.

Fai foto in generale, del chip, dei vari fili saldati, di come li hai disposti, insomma per farsi un'idea dell'insieme. Senza foto nessuno è in grado di sapere come stai procedendo, devi partire dal presupposto che noi stiamo qui a casa nostra e non vediamo ciò che hai fatto te, mentre tu invece sai più info, che devi necessariamente condividere, altrimenti difficilmente se ne esce...

**phantom81** · 07-12-13

Ho misurato anche e=3,25 f=3,5 3v3=3,25 il filo blu quello del reset 1,75 circa

**phantom81** · 07-12-13

ecco le foto:

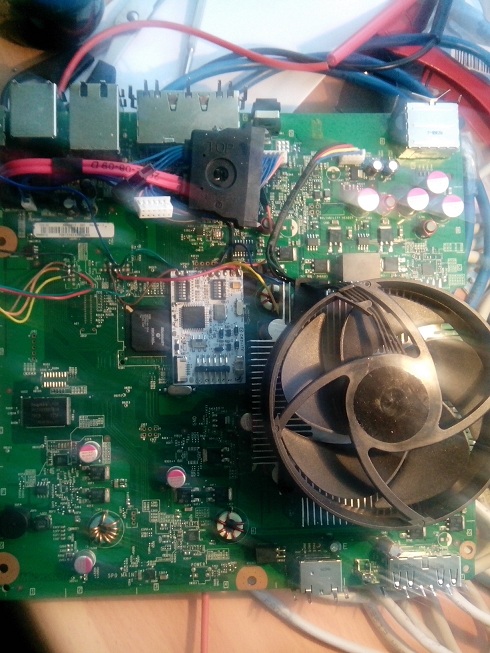

rgh su corona v3-img_20131207_110801.jpg

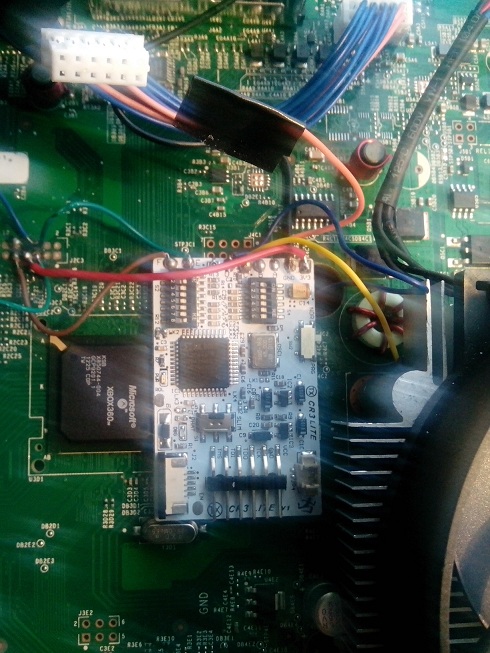

rgh su corona v3-img_20131207_110831.jpg

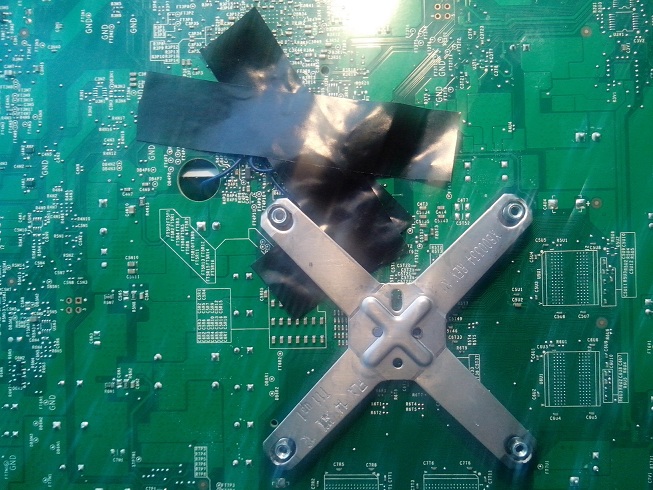

rgh su corona v3-img_20131207_110908.jpg

**zeruel85** · 07-12-13

Il reset fallo di circa 10cm e riprova con timing 4-3, configurazione pulita, senza nulla di attivo. Dip switch 1-5 On, prova e fammi sapere...

Hai fatto i ponticelli su R2C6 e R2C7?

**phantom81** · 07-12-13

Si zereulho ponticellato r2c6 e r2c7. r2c10 no perchè c' era la resistenza.
Quindi accorcio il filo blu a 10 cm?
Ora ti faccio sapere

**phantom81** · 07-12-13

fatto ho accorciato il filo blu a 10 cm. Ho impostato il timing a 4.3 piedini 1 e 5 su on tutto il resto su off. Poi su cr3 lite lk1 open, lk2 ponticellato, lk3 open, lk4 open. Faccio foto?

**zeruel85** · 07-12-13

Non serve, si capisce ciò che hai cambiato.

**gianni87** · 07-12-13

devi scendere un pochino il chip senò dopo la plastica del hd non ci entra e si appoggia sul chip e sistema un pò i fili li vedo un po pendolanti

**phantom81** · 07-12-13

AGGIORNAMENTO: sono riuscito, questi i settaggi sulla mia v3:

CPU RESET 10 cm come consigliato dal grande zereul
TIMING: 3.2
Ponticelli del cr3 lite 1 e 8 su on tutto su off.
LK2 closed, poi tutto aperto.

Ha glichato al volo.

Tramite jrunner non riesco a prendere la cpu key, ma la leggo sul tv, sia quella della cpu che la dvd key. CHe faccio ora, mi sono emozionato e non capisco più nulla. Sono troppo contento. Grazie a tutti voi ovviamente!!!

**zeruel85** · 07-12-13

1-8 o 1-5 non cambia nulla, poichè 1 sta a significare corto, quindi il 8 (che è un condensatore) viene bypassato. Ora salvati in un posto sicuro la cpu key e prosegui con il tutorial della creazione freeboot, dash launch, ecc.

Buon divertimento!

PS: visto l'importanza delle foto? In poco tempo abbiamo risolto, senza foto saremmo stati qui giorni interi...

**phantom81** · 07-12-13

non 1 8 ho sbagliato 3 8 su on poi tutto su off

**phantom81** · 07-12-13

scusate una info. Adesso ho fotografato cpu e dvd key. Le devo inserire in jrunner, dove c' è scritto cpu key e poi devo cliccare su reinit, giusto? le nand le devo caricare tutte è due (load source e load extra)? Inoltre la console deve essere spenta, staccata dall' alimentazione giusto?
