[RISOLTO]aiuto installazione chip proto tx

[herte89]

ciao sto eseguendo una rgh in una trinity
e ho deciso di installare il chip proto tx
insieme al chip e arrivato il post qsb
purtroppo nn capisco dove saldarlo :-( va per caso messo sempre nello stesso punto degli altri post qsb?
se vorrei adottare il metodo diretto a filo (senza qsb) in che punti dovrei collegare cpu out e il cpu rst?
grazie in anticipo a tutti ^_^

[Wocas_Osk]

se non vuoi usare la qsb_post usa i soliti punti di post_out e cpu_rst del coolrunner rev.c ( trovi gli schemi nella sezione images di jrunner)...

[herte89]

perfetto grazie mille
domanda cretina per il dump della nand devo alimentare la scheda ?

[aquilus]

Ovvio che devi alimentarla.
Ma leggi bene un tutorial prima di ogni cosa...

[Razorbacktrack]

......pensi di modificarla facendo prove a caso ? leggi i tutorial prima di fare le domande

[herte89]

raggazzi
ho letto la nand 4 volte comparata e ok nessun bad block
ho creato e scritto il file ecc dopo di che ho montato il proto ma niente la consol ma nn glitcha :-( ho provato tutte le combinazioni risaldato tutto ma niente :-(
qualcuno puo aiutarmi :-(

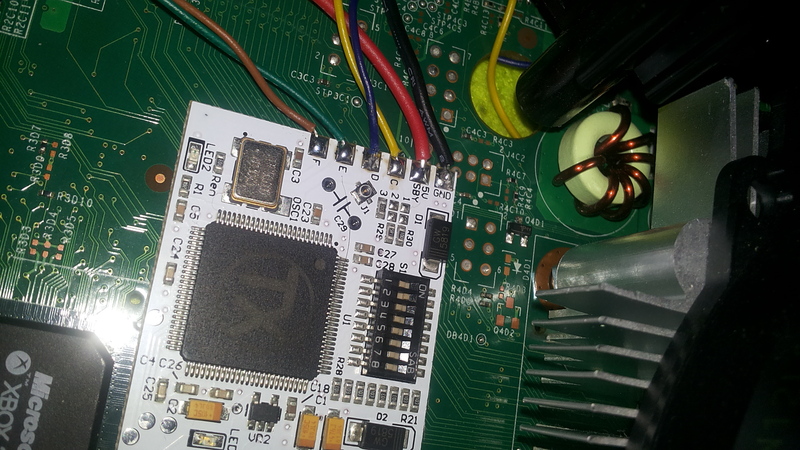

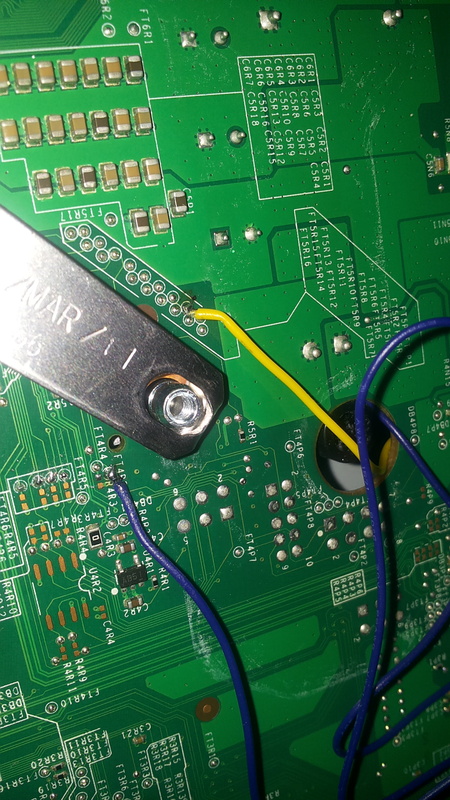

vi posto le foto



chiedo scusa per l'altra discussione che avevo aperto

[Titty]

Ma per NON glitcha intendi che nn parte xell o il led verde non lampeggia?

[herte89]

non parte xell :-(
il led rosso è acceso e l'altro led lampeggia e fa una serie infiniti di glitch (ho provato le combinazioni come nella guida che hai scritto nel forum ) ma niente

[Titty]

Prova a usare i DIP a coppia... tipo 2 e 3... 4 e 5... 5 e 6

Atrimenti passa ai condensatori supplementari

Prova un CPU_RST a misura.. .quello sembra lungo

[herte89]

grazie mille titty ho risolto ^_^ il problema era nel cpu rst il filo bu che si trova nella confezione era troppo lungo
ho inserito quello arancio e ha glitchato al primo colpo ^_^

[The Pusher]

bene editate il titolo in "risolto"

[herte89]

The Pusher sto cercando di editarla come risolto ma nn so come fare ^_^ scusate l'ignoranza ma nn sono molto pratico con i forum

[Titty]

Faccio io

[kalice123]

scusa che lunghezza hai usato per i fili?
