Problema led rosso r-jtag falcon

[PLMD]

Salve ragazzi ho un problema con questa falcon. Ho installato r-jtag come da guida, ho preso la cpukey al primo colpo e ho provato alcune volte ad avviarla e tutto andava alla grande....poi improvvisamente mi si è acceso un led rosso (quello in basso a destra) così ho provato vari dip ma niente da fare. Preciso che all'inizio usavo il 7 su ON e anche il 5 su ON. Ho comprato il Jr-programmer 2 per fare il rater e questo è il risultato con il dip 5 su ON. Sicuramente è un problema di qualche post ma come lo risolvo? Sto usando la qsb....sarebbe meglio collegare direttamente i cavi al chip?

Version: 10
Power Up
Waiting for POST to change
Post A0 - Panic - VERIFY_SECOTP_6
Post 10 - Payload/1BL started
Post 11 - FSB_CONFIG_PHY_CONTROL
Post 12 - FSB_CONFIG_RX_STATE
Post 13 - FSB_CONFIG_TX_STATE
Post 14 - FSB_CONFIG_TX_CREDITS
Post 15 - FETCH_OFFSET
Post 16 - FETCH_HEADER
Post 17 - VERIFY_HEADER
Post 18 - FETCH_CONTENTS
Post 19 - HMACSHA_COMPUTE
Post 1A - RC4_INITIALIZE
Post 1B - RC4_DECRYPT
Post 1C - SHA_COMPUTE
Post 1D - SIG_VERIFY
Post 1E - BRANCH
Post 20 - CB entry point reached
Post 21 - INIT_SECOTP
Post A0 - Panic - VERIFY_SECOTP_6
Post 10 - Payload/1BL started
Post 11 - FSB_CONFIG_PHY_CONTROL
Post 1B - RC4_DECRYPT
Post 1C - SHA_COMPUTE
Post 1D - SIG_VERIFY
Post 1E - BRANCH
Post 20 - CB entry point reached
Post 21 - INIT_SECOTP
Post 22 - INIT_SECENG
Post 2F - RELOCATE
Post 2E - HWINIT
Post 31 - FETCH_HEADER_4BL_CD
Post 33 - FETCH_CONTENTS_4BL_CD
Post 34 - HMACSHA_COMPUTE_4BL_CD
Post 35 - RC4_INITIALIZE_4BL_CD
Post 36 - RC4_DECRYPT_4BL_CD
Post 37 - SHA_COMPUTE_4BL_CD
Post 3A - BRANCH
Post 40 - Entrypoint of CD reached
Post 42 - FETCH_HEADER
Post 44 - FETCH_CONTENTS
Post 45 - HMACSHA_COMPUTE
Post 46 - RC4_INITIALIZE
Post 47 - RC4_DECRYPT
Post 48 - SHA_COMPUTE
Post 4B - LZX_EXPAND
Post 4E - FETCH_OFFSET_6BL_CF
Post 4F - VERIFY_OFFSET_6BL_CF
Post 51 - LOAD_UPDATE_2
Post 50 - LOAD_UPDATE_1
Post 52 - BRANCH
Post 58 - INIT_HYPERVISOR
Post 5A - INIT_XEX_TRAINING
Post 61 - INIT_HAL_PHASE_0
Post 62 - INIT_PROCESS_OBJECTS
Post 63 - INIT_KERNEL_DEBUGGER
Post 64 - INIT_MEMORY_MANAGER
Post 65 - INIT_STACKS
Post 66 - INIT_OBJECT_SYSTEM
Post 67 - INIT_PHASE1_THREAD
Post 68 - Started phase 1 Initialization + INIT_PROCESSORS
Post 69 - INIT_KEY_VAULT
Post 6C - INIT_SECURITY
Post 6D - INIT_KEY_EX_VAULT
Post 70 - INIT_VIDEO_DRIVER
Post 73 - INIT_SATA_DRIVER
Post 75 - INIT_DUMP_SYSTEM
Post 77 - INIT_OTHER_DRIVERS
Post 78 - INIT_STFS_DRIVER
Post 79 - LOAD_XAM

[Razorbacktrack]

Foto installazione

[ginncorvus]

Immagino E-79
controlla il codice secondario. Se fosse cosi controlla il QSB JTAG

[The Pusher]

Il rater è PERFETTO.

iL TUO è esclusivamente un problema di qsb, controlla le saldature e non toccare una mazza d'altro

[Netkar]

è bello vedere il post di una console avviata

[PLMD]

Scusate ragazzi il ritardo. Le foto al momento non posso metterle perchè ho un telefono che fa le foto da schifo quindi non si vedrebbe nulla. L'errore è l'E79 1033. Ma dite che il problema è sulla qsb del post o quella del jtag? Mi sono dimenticato di scrivere che sto usando l'Audclamp

[fabiuz_78]

Ho avuto anche io l errore E79 con aud clamp. Ed il problema era un diodo spezzato. Quello davanti alla GPU. Cambialo e il problema sparisce.


Inviato da xbox 360 usando Tapatalk

[PLMD]

Ho avuto anche io l errore E79 con aud clamp. Ed il problema era un diodo spezzato. Quello davanti alla GPU. Cambialo e il problema sparisce.


Inviato da xbox 360 usando Tapatalk

Potresti indicarmi dove è questo diodo di cui parli? Io non vedo niente di anomalo dietro la xbox.....

[fabiuz_78]

Se hai fatto l'aud clamp davanti al dissipatore GPU, (sotto al lettore). Avrai 2 fili con un diodo saldato nel mezzo. A me si è rotto quello.
Se vedi il tutorial sul forum Xecuter usano anche saldare il filo davanti al RROL, se l'hai attaccato cosi il diodo sta sul filo che va al rrol..
Cerca su google immagini di Aud Clamp...

[PLMD]

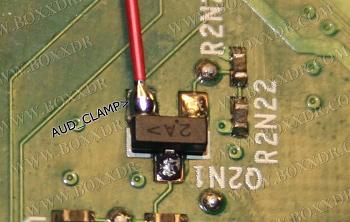

Io l'aud clamp l'ho fatto sotto ma la mainboard collegandomi al piedino del Q2N1. Ti metto una foto

[fabiuz_78]

Io l ho fatto sopra. Se dai un occhio al forum tx ti chiarisci le idee. Il diodo è lo stesso che si usa x il jtag l Ln qlc... Non ricordo a memoria il modello.


Inviato da xbox 360 usando Tapatalk

[Razorbacktrack]

si riferisce agli 1n4148

[fabiuz_78]

Fai una cosa controlla che la qsb che hai montato sotto alla mobo sia saldata correttamente e non in corto. Dopo di che prova a mettere il caps su OFF e a variare il dipswitch sui 3 valori 478/12x/Off. Ad ogni mod avvia e riprova se l errore è sparito.


Inviato da xbox 360 usando Tapatalk

[PLMD]

Fai una cosa controlla che la qsb che hai montato sotto alla mobo sia saldata correttamente e non in corto. Dopo di che prova a mettere il caps su OFF e a variare il dipswitch sui 3 valori 478/12x/Off. Ad ogni mod avvia e riprova se l errore è sparito.


Inviato da xbox 360 usando Tapatalk

Allora ho provato tutti gli switch si su on che su off e l'errore è sempre quello. Dopo posto le foto che ho il telefono della mia ragazza così vedete se c'è qualche cosa che non va anche se è partita più volte e ho preso la cpukey tranquillamente e poi è morta da sola

[fabiuz_78]

Se vuoi il mio parere spassionato, a me ha fatto le stesse cose, ho caricato anche il freeboot.
Poi di punto in bianco puff E79, nel mio caso era il diodo che ti dicevo.
Se hai caricato xell io escluderei la qsb in corto. Se metti in google E79+Jtag o RJtag vedrai che i casi sono parecchi.
Sono le stesse ricerche che ho fatto io a suo tempo.
E l'errore E79 insieme al RROL impazzito, sono tipici dell'Jtag.

[PLMD]

Quindi dovrei andare a tentativi? Speravo che questo r-jtag fosse più semplice......potrei provare a fare aud clamp sulla parte superiore della mobo altrimenti potrei troglierlo proprio

[fabiuz_78]

Sono le Falcon problematiche, sulle jasper RGH2 è un amore l'RJTAG...
Fai cosi prova a spostare l'aud clamp sopra e mal che vada a eliminarlo proprio. Ricordati ovviamente di togliere in quest ultimo caso la spunta da J-Runner alla voce AUD CLAMP OFF... e reimpacchetta il freeboot 16.

[PLMD]

Ho una jasper rgh2 da fare però prima voglio risolvere questa falcon! Ok ora faccio come dici tu.....cerco il punto sopra la mobo per l'aud clamp e provo

Edit: Scua fabiuz non riesco a trovare un'immagine che mi faccia vedere il punto sopra la mobo dove saldare. Sapresti indicarmelo gentilmente?

[PLMD]

Ho appena fatto una jasper con la stessa installazione ed è perfetta parte sempre entro i 2 cicli e mi ha dato solo una volta su 20 il led rosso! Credo che siano proprio queste falcon a creare problemi

Via aggiorno sulla falcon. Ho tolto l'aud clamp e non c'è più il problema del led rosso però debugga all'infinito e dopo un po si accendono 3 led verdi e dopo dieci secondi anche il quarto ma non glitcha.

[fabiuz_78]

Il rol impazzito è eredità del jtag su rjtag. Non riesco a upparti foto da tapatalk de no volentieri.
