Simple LPT Jtag Programmer - Programmatore per RGH

[joeh]

Come promesso IN ESCLUSIVA PER CONSOLEOPEN.COM posto qui la mia versione di programmatore LPT JTAG che riprende il programmatore semplificato di Raiden;
Occorrente:

1 LPT femmina o maschio
1 Resistenza 240 ohm da 1/4w o 1/8w
1 Resistenza 390 ohm da 1/4w o 1/8w
1 Resistenza 4700 ohm (4.7K) da 1/4w o 1/8w
1 Connettore Usb Maschio Tipo A (oppure cavo usb tagliato)
1 Led Alta Luminosità da 3,6V (valore sottinteso per i led Bianchi)
1 Regolatore di tensione LM317
1 Strip line 8 Pin (opzionali)
1 Basetta Millefori 3cm x 3,5cm
-------------
Saldatore
Stagno
Flussante
Manualità
-------------
NOTA: In caso di difficoltà di reperimento delle resistenze (nel mio caso la 240 che è un valore diciamo poco commerciale di solito vi rifilano 220 o 270 che in questo caso non vanno bene perchè sballano il voltaggio); vanno bene anche dei trimmer propriamente settati ai valori di riferimento elencati sopra.

Io personalmente ho riciclato i componenti, come faccio di solito da diverse pcb vecchie di tv, radio e monitor, cmq la spesa totale si aggira intorno ai 2/3 euro.

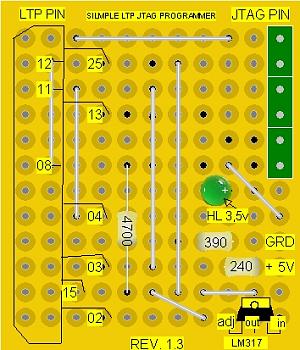

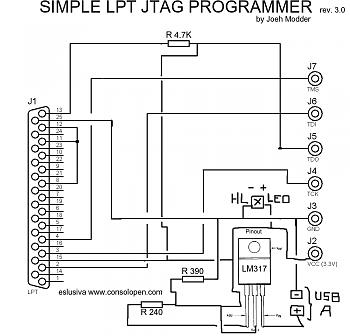

In allegato schema e disposizione componenti e saldatura su millefori.

PER I BIMBI MINCHIA DI ALTRI LIDI SIETE PREGATI DI NON COPIARE O ALMENO SE LO FATE RIPORTATE LE FONTI!!!!

[Raiden]

lm317 al posto del 1086-33, ci sta ...

[Babilozzo]

Ben fatto questi schemi tornano sempre utili ne costruisco subito uno che devo programmare il cr rev. c con il nuovo timing rgh2 per Falcon.
Grazie mille spero di riuscire con i componenti riciclati da alimentatori vari e quant'altro ehhh..

[feroandferos]

ottimo grazie
