[Thread Dedicato] Fateci vedere le vostre installazioni RGH

[Evolve]

Slim Trinity con Squirt360
cavo awg30 rivestimento in kynar
+220pF
no CPU_RST_R
no CLK
antenna fix di cca 50cm con awg30 sotto la scheda

tempi di boot da me oscillanti tra 5 e 30sec, a casa del cliente sempre in meno di 10sec (test di una settimana ad oggi O_o)

[Evolve]

Partorita questa notte, Jasper 16Mb sempre con squirt360 bga
nessun fix particolare ad ora, solo cpu_rst cca50cm spiralato, no clk. tempi di avvio piuttosto lunghi 30sec-1min
questa sera mi cimento nell'ottimizzazione per quanto possibile!

[momo1986]

ecco una mia installazione [URL=http://imageshack.us/photo/my-images/109/20120310202137.jpg/][/URL] con condensatore attivo sul coolrunner

[Barbutus]

ecco la mia...
Jasper 16mb cb6750 con STORM360
come detto nell'altro topic, è la prima rgh che faccio... siate clementi

[URL=http://s494.photobucket.com/albums/rr308/Barbutus/Tech/?action=view&current=DSCN0879.jpg][/URL][URL=http://s494.photobucket.com/albums/rr308/Barbutus/Tech/?action=view&current=DSCN0878.jpg][/URL]
[URL=http://s494.photobucket.com/albums/rr308/Barbutus/Tech/?action=view&current=DSCN0877-1.jpg][/URL][URL=http://s494.photobucket.com/albums/rr308/Barbutus/Tech/?action=view&current=DSCN0877.jpg][/URL]

[brundu]

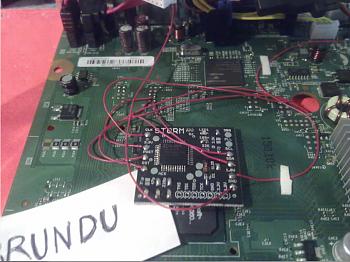

RGH su trinity con storm


.


ottimi tempi su tre installazioni
[url=http://www.youtube.com/watch?v=tKBJRLL4hck&feature=youtu.be]RGH SU XBOX360 TRINITY CON STORM 360 - YouTube[/url]

[D@rio]

fresca fresca di ieri... ho messo uno dei chip che mi sono costruito con le basette cinesi per provarlo sulla falcon di test che ho a casa, va una bellezza!

[URL=http://imageshack.us/photo/my-images/9/img20120513165527.jpg/][/URL]

Uploaded with [URL=http://imageshack.us]ImageShack.us[/URL]

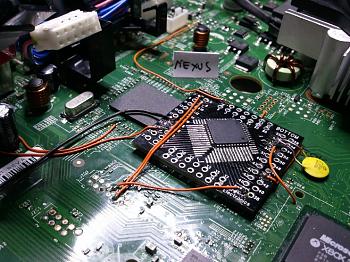

[nexus]

queste sn le migliori basette che abbia avuto...sn due mesetti buoni che le uso...perfette direi come glitch...

installazione su slim....



tempi di avvio variabili da un minimo di 5 a un max di 30 rare volte il minuto...

[Gi@nni®]

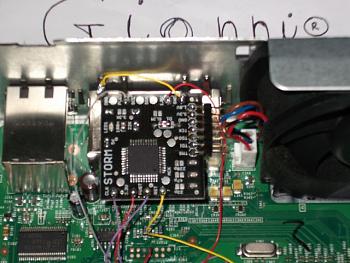

Ecco la mia ultima creatura con storm360

tempi di glitch di max 4 sec. Una vera bomba.Da notare i 4 colori usati per i fili di collegamento.

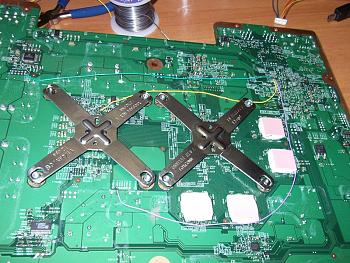

[Dexther]

Questa è un fat Elite nera precedentemente modificata ... male e poi recuperata dal cimitero.

Parte di sopra.


Parte di sotto.


Spesso a roma riparo cadaveri ...

[vincio5000]

ecco una jasper 16 mb con matrix glitcher. avvio instantaneo! sempre entro 5 secondi, rare volte arriva a 10 secondi:

[marcus78]

fresca fresca di oggi una falcon con chip autocostruito non da me.
non sono un vero esperto ma ci sto lavorando su....

video
[url=http://www.mediafire.com/?fm11ewfc913gbeb]glich falcon con il piccolo samu in sottofondo.AVI[/url]

[MarcoX85]

Questa e la mia una jasper elite 16mb rgh2 (un bel modo per cominciare no?)
E ancora work in progress, ma per adesso mi glitcha sotto il minuto

[vublich]

metto anke la mia prima slim riuscita prima di aver fatto malanni sul RST

[URL=http://imageshack.us/photo/my-images/217/wp000181.jpg/][/URL][URL=http://imageshack.us/photo/my-images/577/wp000182.jpg/][/URL][URL=http://imageshack.us/photo/my-images/27/wp000183t.jpg/][/URL][URL=http://imageshack.us/photo/my-images/706/wp000184o.jpg/][/URL][URL=http://imageshack.us/photo/my-images/40/wp000185u.jpg/][/URL]

e dopo averlo recuperato

[URL=http://imageshack.us/photo/my-images/13/img20120528235834.jpg/][/URL][URL=http://imageshack.us/photo/my-images/155/img20120528235822.jpg/][/URL][URL=http://imageshack.us/photo/my-images/407/img20120528235624.jpg/][/URL][URL=http://imageshack.us/photo/my-images/84/img20120528235609.jpg/][/URL][URL=http://imageshack.us/photo/my-images/256/img20120528235600.jpg/][/URL][URL=http://imageshack.us/photo/my-images/35/img20120528235550.jpg/][/URL][URL=http://imageshack.us/photo/my-images/41/img20120528235542.jpg/][/URL]

e strano ma vero funziona! :P

[Armand]

[p01s0nhack]

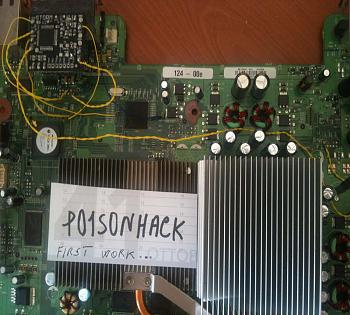

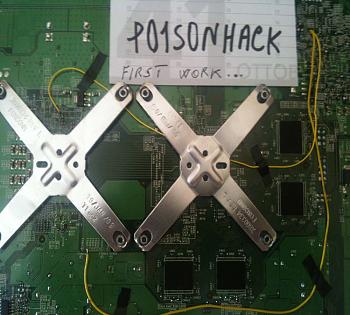

pare che sia andato tutto bene, ecco le foto della mia installazione che miracolosamente ( ma tanto è falcon glitcha immediatamente...ringrazio tutti per l'aiuto e per i consigli, ne ho fatto tesoro.
detto questo ecco la mia umilissima xbox...

le ultime modifiche sono stati i cavi intrecciati per vcc, gnd e rst, come consigliatomi da X-ray

[Strady77]

Questa la mia installazione su slim con matrix V1

[My_mod]

Slim trinity 250 GB
Freeboot 15574
Dashlaunch 3.02

********************************
cavetti awg26
cpu_rst awg30 - 30 cm-

********************************
bitstream : trinity_bga_120305_1226.svf

********************************
installazione come suggerito da team.

********************************
condensatore attivato 270pF

********************************

tempo max boot 30 sec
tempo min boot 5 sec

********************************

EDIT:

disabilitato clock on board
usato punto alternativo CLK

********************************

[df360]

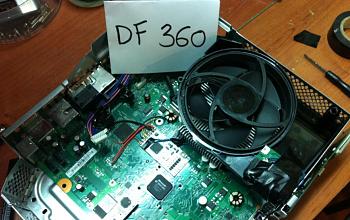

Slim trinity 4 GB
Freeboot 15574
Dashlaunch 3.02
hd 1 tb saldato internamente
chip: matrix v1, nessun fix utilizzato
tempi di boot ; 5 sec \ 15 sec \ 20 sec

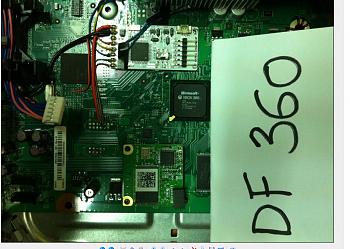

Slim trinity 4 GB
Freeboot 15574
Dashlaunch 3.02
chip: coolrunner rev.A, nessun fix utilizzato
installato sensore luminoso led artigianale, per verificare il glitch
tempi di boot 5/10 sec primo avvio - 20/25 sec per i successivi avvii

[Gi@nni®]

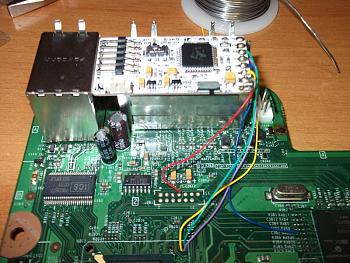

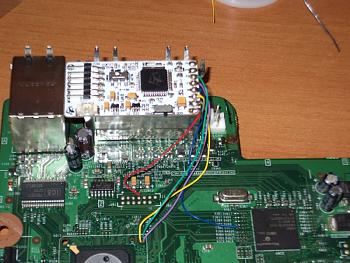

Ecco un'altra mia RGH su console falcon.Usato coolrunner rev b.Come tempi siamo sui 5/8 secondi.

[Areseru]

Ecco la mia Corona
Cicli massimi: 5
Cicli minimi: 1, raramente 2
Timing: minusone_nr

[URL=http://imageshack.us/photo/my-images/194/p1020750g.jpg/][/URL]

[URL=http://imageshack.us/photo/my-images/151/p1020749t.jpg/][/URL]
