Risoluzione problemi R-JTAG

[Razorbacktrack]

Se doveste avere problemi con l' R-JTAG , usate questo punto per saldare il CPU_RST

Inoltre fate passare il filo lontano dai toroidi, sopra il tunnel è l'ideale

[chojin]

Azz...provo subito....ne ho una che mi fa impazzire da 2 giorni....

[DevilIce]

c'è da evidenziare anche i problemi 3 led rossi.

Se vi ledda rosso dopo 5/6 glitch selezionate la spunta rjtag che DOVREBBE evitare questa seccatura
a me ad esempio non l'ha evitata (e te pareva)

[Stryp]

il fatto che patcha l'SMC e non da led rossi dopo tot cicli non ha funzionato nemmeno a me .-. pur selezionando il radio button in RJTAG non so se è un bug di JR o della patch!

[Wocas_Osk]

stesso problema...a me il chip va in "panik" per 1 secondo e poi 3 led rossi...sigh..

[MARCHISIO80]

il fatto che patcha l'SMC e non da led rossi dopo tot cicli non ha funzionato nemmeno a me .-. pur selezionando il radio button in RJTAG non so se è un bug di JR o della patch!

La patch e' sempre la solita per RGH,dopo si patcha x il classico JTAG

In pratica funziona cosi'
SMC_decryptato ---> applico patch RGH ---> applico patch JTAG ---> ricrypto l'SMC e lo piazzo in nand


Prima che uscisse il JR con l'opzione mi sn modificato il vecchio build x il jtag,aggiungendo la parte della patch all'SMC x l'RGH

CMq lo sto ancora usando...usando un build.py ho pieno controllo su tutto e posso creare che nand voglio..


Testato e funzionante ))



#Questo serve x rgh,lo trovi nel build.py x rgh

#Dynamic SMC Patching by cOz
console_types = ["none/unk","Xenon","Zephyr","Falcon","Jasper","Trinity", "Corona","Winchester"]

def patch_SMC(SMC):
found = False
smctyp = (ord(SMC[0x100])>>4)&0xF;
for bytes in range((len(SMC)-8)):
if ord(SMC[bytes]) == 0x05:
if ((ord(SMC[bytes+2]))==0xE5) and ((ord(SMC[bytes+4]))==0xb4) and ((ord(SMC[bytes+5]))==0x05):
found = True
print "Patching %s version %d.%d SMC at offset 0x%x" % (console_types[smctyp], ord(SMC[0x101]), ord(SMC[0x102]), bytes)
SMC = SMC[:bytes] + chr(0x0) + chr(0x0) + SMC[bytes+2:]
if not found:
print " ! Warning: can't patch this %s type SMC!" % (console_types[smctyp])
return SMC


print " *Patch SMC x RGH"

SMC = patch_SMC(SMC)


#Qui prende l'SMC patchato RGH e aggiunge la "patch" x il vecchio JTAG

print " * PATCH SMC RGH + PATCH JTAG"

offset_jtag = SMC.find("\xea\x00\xc0\x0f")
assert offset_jtag > 0, "SMC does not include the JTAG hack"

SMC = SMC[ffset_jtag+4] + struct.pack(">I", EXPLOIT_BASE) + SMC[offset_jtag+8:]


print " * PATCH SMC RGH + PATCH JTAG APPLICATA CON SUCCESSO"

[Di4b0liK]

Carino questo alternativo... non l'avevo mai visto ahahahahah

[MARCHISIO80]

SE jr continua a dare problemi nell'applicare sta cosina...basterebbe preparare gli SMC RGH + JTAG(2...1 normale e 1 AUD) ed inserirli nella cartella DATA di jr,al posto di quelli classici JTAG

NN utilizziamo l'opzione R-jtag


Avremo il nostro SMC RGH + JTAG in nand



IO utilizzo sto trucchetto in un altro build che ho modificato...tramite l'aggiunta di sta riga

print " * LOAD SMC JTAG + GLITCH"
SMC = open("SMCRGHJTAG/SMC.bin", "rb").read()

#Ho una cartella che ho chiamato SMCRGHJTAG e nel quale ho inserito il mio SMC decryptato(che ho chiamato semplicemente SMC.bin) con su gia' la patch RGH e la parte Jtag

[rf1911]

Non c'è bisogno di pasticciare con le nand. La patch di jrunner funziona benissimo. Il problema di RROD (0010) è da ricercare nel settaggio di 1v2/1v8/open, alcune revisioni vogliono 1v2 altre 1v8, altrimenti l'i2c si impalla. Inoltre la versione di freeboot per jtag usa i virtualfuses, quindi potete usare sempre la stessa immagine per ogni tipo di xbox, basta inniettare il kv originale (per evitare di dover riflashare il lettore).

[MARCHISIO80]

Come mai da RROD con la patch?

Sto problema di i2C riguarda solo l'R-jtag o anche RGH2?

[rf1911]

Semplice, perché è un errore fatale e non fa parte degli errori che determinano il riavvi della console. Tipo 0001 o 0002.

[pinuss]

salve, forse sbaglio discussione ma io ho un problema grosso che è il seguente:
ho regalato ad un mio figlioccio una xbox slim con già RGH fatto, tutto sembrava essere facile, invece c'è voluto quasi 15 giorni per capire che leggeva i giochi da hard disk e non copie di bakaup su dvd; ho preso un hardisk esterno ho formattato, con iso2god ho passato il gioco da pc ad hard disk , collego alla xbox e non trova il gioco, cosa devo fare io dalla console, noon trovo nessun programma particolare per far partire il gioco. mi potete aiutare. grazie

[xboxbs]

pinuss il forum ha sezioni specifiche (come tutti i forum), le guide o tutorial sono suddivise, a te interessa sapere come funziona freestyle, che è il nome del menù (o dashboard) che vedi all'accensione

detto ciò cerca! inoltre ritengo che ti debba dare assistenza anche chi ti ha fatto la modifica

aiutino: anche google aiuta, magari cercando 3 parole chiave come "tutorial freestyle consoleopen"

[Wocas_Osk]

chiedo aiuto..
ho una falcon con r-jtag, sia collegando tutti i fili del post, che usando la qsb, il chip lampeggia velocemente per 1 secondo e poi sempre RROD...
ho provato tutti i voltaggi e AUD CLAMP...cosa potrebbe essere?
aggiungo, ho anche provato il cpu_rst alternativo, stessa cosa.
quando scollego il cpu_rst o la flat della qsb posteriore la console non da RROD (naturalmente il chip non debugga...)
HELP!! :|

[Stryp]

Apri un topic spiegando tutto bene con tanto di foto e LOG del rater.

[chojin]

controlla bene la QSB del POST ed eventulamente salda filo per filo il post al chip senza usare QSB e FLAT

[Wocas_Osk]

ho provato a saldare filo per filo direttamente al chip ma...nada :|
appena torno a casa mando le foto, sia con qsb installato che senza e allego LOG con il rater.
grazie

[Wocas_Osk]

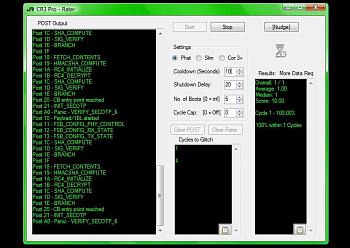

ciao a tutti, ecco la schermata post-avvio della mia falcon con r-jtag...che dite? il chip ha smesso di andare in panic impostando a 0 la resistenza sulla qsb jtag senza aud_clamp

[Razorbacktrack]

Aprite un thread nuovo ,come vi hanno già detto

[kondalord]

ho una domanda:
Mi sto accingendo a fare un R-jtag su una jasper dove è installata una RGH2 e di base aveva una dash 16.537 .
Non ho ancora installato il chip e provato a scrivere la nand del R-jtag, sto solo preparando il freebot sul pc, e prima di procedere a scrivere la nand e installare il chip volevo un chiarimento su due messaggi che mi sono comparsi, durante la procedura di creazione del freeboot:

1) ho caricato il dump della nand originale che avevo (dash 16537)
2) ho caricato la key
3)ho slezionato r-jtag e aud_clamp
4)ho premuto il pulsante crea freeboot, e a questo punto mi sono uscite delle finestre:

SMC.bin found. Dlete it?
unless you put it there, delete it.

ho fatto si e jrunner è andato avanti, ha creato l'immagine ma ho notato questi due messaggi:
WARNING: could not patch SMC reset limit!
KV type : type2 (hashed - unchecked, master key not available


Ho allegato il log, magari può esservi di aiuto
log.txt
