[Risolto]R-JTAG primo problema RROD

[chojin]

Salve,

ho due falcon a cui devo fare R-JTAG.

LA prima tutto liscio seguendo la guida di Pusher....la seconda (facendo esattamente le stesse cose) mi fa tre lampi verdi....pausa.....3 LED ROSSI.
Ho reinserito la NAND originale tutto torna a funzionare...non so più che pesci prendere, non riesco ad avviare XELL in nessuna maniera...

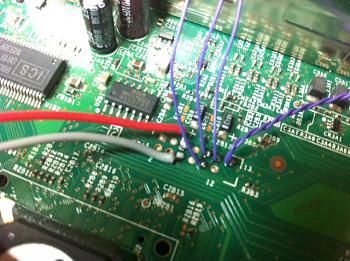

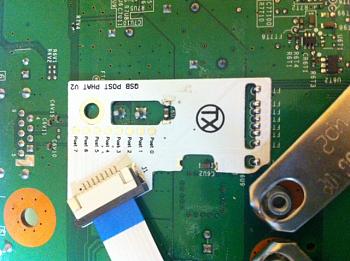

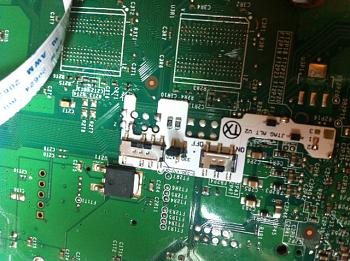

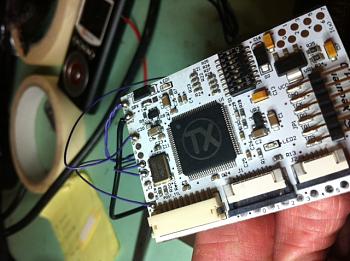

Queste le foto dell'installazione :

[ginncorvus]

Codice errore secondario?

[chojin]

Codice secondario : 0022

[rf1911]

Hai il post del rater?

[Razorbacktrack]

Che dash avevi installato nella console?

[chojin]

16203 come la Falcon precedente.

Il post del rater come posso vederlo? Ho lo starter KIT io...ora ributto su la NAND originale per la terza volta

[Armand]

non è che ha tentato il glitch più di 5 volte? nella creazione del freeboot jtag, l'smc non è patchato e dopo 5 riavvii da rrod...potresti provare a cambiare resistenza sul jumper. di solito è 0 ohm. che altri valori ha la qsb?

[Razorbacktrack]

Probabilmente è l'smc che finisce i 5 tentativi

Metti questo freeboot : [url=http://www.eurasia.nu/modules.php?name=Downloads&d_op=getit&lid=7005]EurAsia - Downloads[/url]

Prima però prova a cambiare dip dato che non hai il rater e non vedi dove si pianta usando il 2, il 4 o il 5

[scienzy]

Non è che semplicemente si tratta di qualche corto? Magari non te ne accorgi..

Ho avuto lo stesso problema..

[chojin]

Nono credo ci siano corti....con nand originale e chip montato (a parte massa e vcc) la Xbox parte.

Allora ho ributtato la NAND orignale...funziona. Rimetto XELL e cambio valori su DIP e QSB...vediamo che succede.

[chojin]

Nada de nada....non ne vuole sapere, Ho provato con 2, il 4 o il 5 sia a 1,2V che 1,8V.

Poi ho settato 0 Ohm su QSB sia (switch e ponticello). Sempre 5 tentativi e LED.

Provo con freeboot di Razor...

[chojin]

Niente da fare....ho provato anche i lfreeboot ma non va.

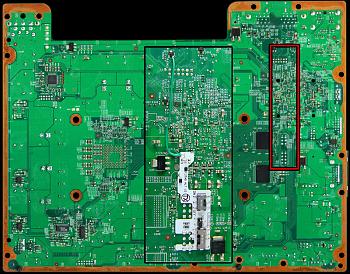

Ho provato anche l'AUD_CLAMP :



Zero....5 tentativi e LED. Stò pensando alla possibilità che ho sia il Chip fallato....ma mi pare mooooltro stano, mi è capitato solamente una volta con un coolrunner su decine che ho montato....

Se avete idee.....io le ho esaurite.....

[gigigadda]

non puoi invertire i chip tra le due falcon? per capire proprio se uno è fallato...

[scienzy]

So che sembra una sfacchinata ma che ne diresti di provare un rgh classico per vedere se in realtà non si tratti di un corto? Magari sul punto cpu_rst come era capitato a me..

[chojin]

Se non fosse inballata e nel baule della macchina quell'altra FALCON forse...l'avrei già fatto....ma riaprirla tutta per fare sta prova....m'amazzo piuttosto

Alla fine ne ordinerò un'altro paio....tanto prima o poi mi serviranno e vedo cosa succede con quelli nuovi.

Il Cpu_rset non vedo come possa essere in corto, e poi ripeto, ci fosse un corto non partirebbe con NAND originale.

Se non fosse una falcon farei RGH....

[Razorbacktrack]

Se resetta vuol dire che il chip funziona

fai una foto della saldatura del cpurst

[Netkar]

hai jrp2?
se lo hai metti post monitor da jrunner e posta il log.
cmq sia prova a mettere il jumper a 0 sul cond del jtag, l'altro ovviamente su on.
vai di timing 5 e ricontrolla di avere DIP 7-8 ON OFF

[chojin]

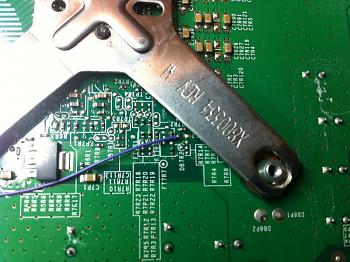

Ecco la foto :



Non ho jrp2. i DIP sono 7-8 ON OFF come da tutorial.
ho già provato con jumper a 0

[Netkar]

allora io metterei i cavi tx per vedere se fa qualche differenza... non si sa mai.. cmq visto che devi riprenderli prendi un ultimate kit, almeno ti prendi un jrp2 e ti monitori il post e vedi che succede alla console.

[chojin]

allora io metterei i cavi tx per vedere se fa qualche differenza... non si sa mai.. cmq visto che devi riprenderli prendi un ultimate kit, almeno ti prendi un jrp2 e ti monitori il post e vedi che succede alla console.

I cavi TX sono quelli che ho usato nelle prime 2 ore che so stato dietro a questa maledetta FALCON, sono passato ai cavi normali per fare anche questo tentativo.

Si a questo punto ordino un JRP2 e voglio vedere che combina questa stronza....o ma le FALCON devono essere maledette anche con il r-JTAG.....e pensare che la prima che ho fatto UN COLPO E IN MOTO!
