Ho ucciso la x

**Camp** · 17-04-13

Ho una jasper 16 mb provato ad installarci lo squirt 1.2, collegata la nand direttamente allo slave, fatto backup della nand, programmato il chip, provato il primo boot ma nulla non partiva, provato a staccare lo squirt e riflashato la nand originale ma non si accendeva; provato a reinstallare lo squirt e riflash della xell ma mi da errore di nand non trovata..... suggerimenti?

Inviato dal mio GT-I9300 con Tapatalk 2

**marcus78** · 17-04-13

Stacca tutto ciò che riguarda il rgh2. Pulisci bene dove hai saldato.d magari controlla se hai corti

Inviato dal mio GT-I9100 con Tapatalk 2

**Bocro** · 17-04-13

Aggiungerei eventuali foto della mobo

Inviato da mio iPhone usando Tapatalk

**Camp** · 17-04-13

Appena riesco le carico, unica cosa sgradevole che mi era successa è stata il far saltare la resistenza clk, ma l'ho pure ripristinata visto che la pista è intatta, anche li ho provato pure con i punti alternativi per scrupolo ma nulla....

Inviato dal mio GT-I9300 con Tapatalk 2

**marcus78** · 17-04-13

MI sa allora che hai trovato il problema.il clk

Inviato dal mio GT-I9100 con Tapatalk 2

**darkmod** · 17-04-13

Fai una foto da vicino del clk...

**Camp** · 17-04-13

ecco le foto sia del clk che in generale, sono in hd per cui si possono ingrandire.
https://docs.google.com/file/d/0ByLm...?ups=drive_web
https://docs.google.com/file/d/0ByLm...?ups=drive_web
nella seconda il filo bianco staccato l'ho lasciato li che è collegato al FT2R2.....

**zeruel85** · 17-04-13

A me pare che oltre al CLK tu abbia fatto saltare anche tutte le piste a fianco...

Il lavoro è veramente approssimativo. Non era forse il caso di esercitarsi sua una scheda rotta prima di combinare quei guai?

**AtTiLa`** · 17-04-13

Togli quella resistenza pulisci bene e rifai la foto così possiamo valutare meglio il danno in quanto credo che hai cannato un collegamento.

**Camp** · 17-04-13

Le piste a fianco sono ok, il nero è solo pennarello, ho passato tutto col tester e corti non ce ne sono.....

Inviato dal mio GT-I9300 con Tapatalk 2

**xboxbs** · 17-04-13

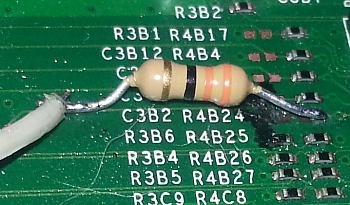

Ho ucciso la x-danno_2013-04-17_102455.png

anche sotto secondo me dovrai fare la riparazione, dovresti verificare bene...
piuttosto non è che hai saldato con la console alimentata (quindi stand-by)?

**Bocro** · 17-04-13

Concordo con attila, togli tutto e fai foto del danno

Inviato da mio iPhone usando Tapatalk

**Camp** · 17-04-13

https://docs.google.com/file/d/0ByLm...?ups=drive_web
https://docs.google.com/file/d/0ByLm...?ups=drive_web
a stasera ciaoooo e grazie ancora

**Babilozzo** · 17-04-13

Che fantasia .. mettere una resistenza classica da 1/4 w del genere su un circuito di elettronica digitale del genere,non funzionerà mai e cmq aspettati blocchi del gioco sporadici in futuro, se non sistemi quel clk alla perfezione.
Ripristina la sua resistenza smd e fa un microponte fra la piazzola e la pista più avanti seguendo esattamente il suo percorso. Hai mai notato che sul circuito stampato le piste conducono attraverso percorsi diversi come a zig zag con delle distanze fra di loro determinate... è tutto calcolato perchè i segnali digitali viaggino puliti e sincronizzati al meglio

roba forte da studiare.

Saluti.

**X-ray** · 17-04-13

Originariamente Scritto da Babilozzo

Che fantasia .. mettere una resistenza classica da 1/4 w del genere su un circuito di elettronica digitale del genere,non funzionerà mai e cmq aspettati blocchi del gioco sporadici in futuro, se non sistemi quel clk alla perfezione.
Ripristina la sua resistenza smd e fa un microponte fra la piazzola e la pista più avanti seguendo esattamente il suo percorso. Hai mai notato che sul circuito stampato le piste conducono attraverso percorsi diversi come a zig zag con delle distanze fra di loro determinate... è tutto calcolato perchè i segnali digitali viaggino puliti e sincronizzati al meglio

roba forte da studiare.

Saluti.

Mi spiace contraddirti ma una resistenza è sempre una resistenza. Le piste quando sono a zig zag creano delle induttanze ma in questo caso non ce ne sono

Inviato dal mio GT-I8150 con Tapatalk 2

**Babilozzo** · 17-04-13

Originariamente Scritto da X-ray

Mi spiace contraddirti ma una resistenza è sempre una resistenza. Le piste quando sono a zig zag creano delle induttanze ma in questo caso non ce ne sono

Inviato dal mio GT-I8150 con Tapatalk 2

Beh, tu hai sicuramente più esperienza e io ero convinto che la dissipazione della potenza influisse in qualche modo su un circuito digitale, poi magari un segnale di clk attraversa nello stesso modo la ceramica ma mi sorge un dubbio cmq

cmq a questo punto mi piacerebbe vederla partire stà console con quella resistenza li collegata

Poi io facevo un discorso in generale riguardo alle piste, la mobo non è progettata a caso. Concordi?
Passo e chiudo

**psycho_lod** · 17-04-13

Mi intrufolo nell' OT, per dirti che io addirittura per fixare un clk su una trinity ho messo 2 resistenze da 68ohm (1/4w) in parallelo...quelle avevo in casa. Funziona perfettamente

Poi consiglio al nostro amico di provare a saldare la resistenza tra il punto alternativo sotto la modo e il punto dove è saltata la resistenza smd (lato hana)

**Babilozzo** · 17-04-13

Originariamente Scritto da psycho_lod

Mi intrufolo nell' OT, per dirti che io addirittura per fixare un clk su una trinity ho messo 2 resistenze da 68ohm (1/4w) in parallelo...quelle avevo in casa. Funziona perfettamente

Ok grazie mille per l'intervento, mi scuso con tutti se ho scritto cose non vere e inutili, ma mi faccio prendere dalla mania compulsiva dei segnali digitali spessissimo

**psycho_lod** · 17-04-13

Originariamente Scritto da Babilozzo

Ok grazie mille per l'intervento, mi scuso con tutti se ho scritto cose non vere e inutili, ma mi faccio prendere dalla mania compulsiva dei segnali digitali spessissimo

Ahaha! Però adesso che mi ci fai pensare, saldando sopra la piastra è andata per un pò, nonostante avessi continuità! ho risolto saldando sotto.

**Camp** · 17-04-13

ciao, aggiornamento:
ripristinato clk, però non riesco a flashare la nand con lo slave, ho pure pulito contatti cambiato fili e sistemato le saldature, in compenso la x parte ma rimane schermo nero, parte della nand funziona così come i tasti eject e la connessione joypad wireless; rispondono i led, però è come se non rilevasse l'uscita hdmi.
