trinity e nand non rilevata

[miticodoc]

ciao a tutti

mi succede una cosa mai vista, ho una trinity collegato i fili leggo la nand flasho ecc.. installo chip

rimuovo tutto tranne i fili del lettore nand


volevo vedere se da originale partiva visti i problemi di glitch e sorpresa non rileva la nand ne come lpt ne con squirt e neanche con circuito auto costruito con pic.

mi potete aiutare e dirmi cosa posso controllare

Altra cosa strana con ecc sopra il lettore si apre usando eject per farla partire non mi sembra normale ?


Grazie

[The Pusher]

Se è originale la console mi pare normale che se premi eject si accenda con il lettore aperto.....
Se la SPI è chiusa non hai che andare di Demon se vuoi leggere la nand

[miticodoc]

In teoria c'è ecc non nand normale perché non riesco a farla riconoscere demon? Dici che risolvo?

Grazie

[zeruel85]

Visto che ECC è scritto, installa il chip, la fai glitchare, parte Xell e scrivi freeboot (o la retail se la devi riportare originale) con RawFlash v4.

[miticodoc]

ciao ci sto provando ma aimè con squirt 360 non riesco sto facendo le varie prove d'installazione

grazie

[zeruel85]

Posta qualche foto del montaggio, così ti diamo qualche dritta per farla glitchare...

[miticodoc]

ok domani mattina posto il tutto è la prima trinity che mi da tanti problemi eheheh

[miticodoc]

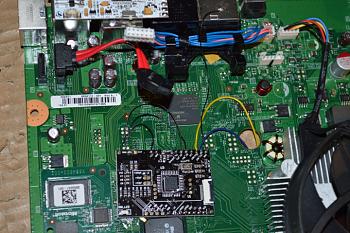

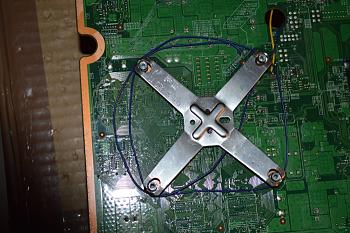

ecco le foto questa è l'ultima configurazione provata, il chip al momento è provvisoria anche perchè vorrei farla andare con il coolrunner ma aimè non sono riuscito a farla glitchare una volta e ho provato vari chip

grazie

[zeruel85]

Hai invertito POST e CPU_RST.

Te credo che non glitcha, porella...

[miticodoc]

ciao non sono invertiti sul chip è una prova che ho fatto ho letto che qualcuno era riuscito così ed ho provato ora sono di nuovo come da tutorial squirt

grazie zeruel delle dritte

[zeruel85]

Dalle due foto che hai postato sono invertiti (il filo blu parte da CPU_RST dello Squirt e va a finire a POST_OUT1, mentre il filo giallo parte da POSTBIT e va a finire a FT4R2), che poi tu mi dica che hai fatto così per fare una prova ok, ma è una prova che non ha alcun senso logico.

[AtTiLa`]

Quoto zeruel85 al massimo ti possono aver detto di invertire le lunghezze cioè il filo che usi per il postbit di usarlo per il reset e viceversa.
Cmq lo squirt funziona benissimo con reset o di 55 o di 35 cm e il postbit giusto per arrivare al punto.

[miticodoc]

Grazie a tutti stasera provo con 35 e vediamo a 55 avevo già provato

Grazie

[miticodoc]

ciao a tutti altra bellissima novità della mattina squirt 360 con la stessa installazione di ieri debuggava oggi non si accende il led se non collego gnd si accende fioco come in programmazione, monto dgx debugga come un dannato ma non ne vuole sapere di far andare xell.

qualche idea
ne ho 2 in queste condizioni

grazie
mille

[The Pusher]

Usa il clock onboard della console visto che è una trinity

[TheLinuxMafia]

Ma il dgx lo hai flashato con i nuovi timing ? Sei sicuro che il chip (lo squirt) non è fallato ? Il fatto che staccando gnd accende fioco e collegandolo non accende il debug non è una cosa normale.

[The Pusher]

Ma il dgx lo hai flashato con i nuovi timing ? Sei sicuro che il chip (lo squirt) non è fallato ? Il fatto che staccando gnd accende fioco e collegandolo non accende il debug non è una cosa normale.

Vedi che nn ha parlato di dgx e che ha scritto che il chip debugga....

[darkmod]

Controlla l'rst

[hiras]

Usa il clock onboard della console visto che è una trinity

per la trinity usa il cpu_rst_r come da immagine.

[miticodoc]

ciao
allora con tutti e due gli rst non debugga per l'oscillatore provo per il dgx non posso flasharlo non ho il programmatore

per gli squirt ne ho 3 e tutti e 3 si comportano uguali non partono in debug

non so c'è lo spirito sfiga che alegga nell'aria ?

ehehe

grazie a tutti
