Fix RGH 2.0 Jasper 16Mb

[roby90]

Ciao a tutti!
premetto che ho già usato il cerca, ma vorrei avere un confronto diretto con voi

ho per le mani una jasper 16mb a cui ho dovuto fare l'RGH 2.0 (dash 14719). Come chip sto usando lo squirt 1.2 BGA.
La console glitcha praticamente sempre ma con tempi fino a 3/4 minuti...avete qualche consiglio su cosa provare per arrivare almeno sotto il minuto?

adesso sto provando con un cpu_rst di circa 25cm passato sopra il convogliatore...
che prove posso fare?

sto usando il clk dello squirt; collegando quello della console otterrei miglioramenti? se si, quale punto conviene? il classico o anche l'alternativo è ok?

Grazie a tutti

[ZioPippoSSJ]

Su rgh2 fat c'è poco da fare se non lavorare su lunghezza e posizione sul cpu reset e puoi aggiungere un piccolo condensatore sempre su cpu reset 10\22\33pf.
Col clock on board secondo me peggiori, prova.

[roby90]

Su rgh2 fat c'è poco da fare se non lavorare su lunghezza e posizione sul cpu reset e puoi aggiungere un piccolo condensatore sempre su cpu reset 10\22\33pf.
Col clock on board secondo me peggiori, prova.

come clock on board intendi quello della console?
tempi "decenti" quali potrebbero essere considerati? 30/40 secondi?

[ZioPippoSSJ]

Clock sul chip per me è peggiore..puoi provare a usare quello della console PRIMA della resistenza e non dopo.
I migliori tempi che ho mai ottenuto su rgh2 fat sono da 8\10 cicli di reset di solito fatico a stare sotto i 15 comunque su rgh2 su fat.

[maxx3]

prova anche a programmare il chip per rgh2 per falcon

[roby90]

ho appena collegato il clk della motherboard..vediamo come va

[darkmod]

Facci sapè!

[roby90]

rettifico: ho rimontato la R12 per continuare a provare con il clk dello squirt. Se riesco ad ottenre qualcosa di decente preferisco così...
se vedo che non va, provo la soluzione clk dell'xbox...

in ogni caso, adesso sto uscendo..appena ho un attimo continuo con le prove

[darkmod]

Io ti consiglio quello della mobo poi fai te...

[ant0xex]

Confermo quanto detto dallo Zio e dark, il clock della mobo dà risultati più soddisfacenti...

[roby90]

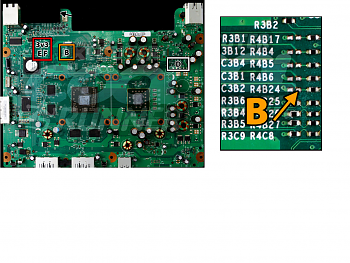

ok ragazzi: uso quello della mobo. Non cambia niente da che punto lo si prende giusto?

[ant0xex]

Prendilo dal punto predefinito...

[roby90]

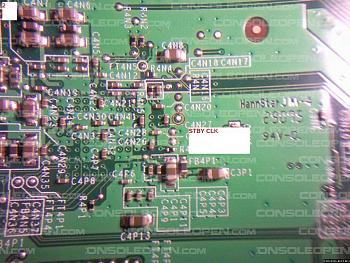

l'ho già collegato ad un punto alternativo
precisamente qua:


dopo un pò di prove sono arrivato a questa configurazione:
- cpu_rst di circa 30cm passato sopra il convogliatore e sopra il lettore. Indicativamente così:

- condensatore da 22pF onboard dello squirt.

I tempi si assestano tra i 20 e i 40/50 secondi in media. Con punte minime attorno ai 10 secondi e massime attorno al minuto/ minuto e 20 secondi.

Come vi sembra?
credo sia accettabile...

[darkmod]

Accettabile! Se è la tua prima rgh allora è buono

[roby90]

non è la prima RGH, ne ho fatte già diverse...ma è la prima RGH 2.0

[Armand]

chiudi tutto va più che bene

[roby90]

finisco i vari setup e configurazione di dashlaunch e FSD e chiudo
grazie a tutti!

[X-ray]

Fortuna che hai risolto però hai chiesto aiuto per i uno squirt e invece era un coolrunner...

[roby90]

Fortuna che hai risolto però hai chiesto aiuto per i uno squirt e invece era un coolrunner...

e da cosa l'ha dedotto?
è uno squirt bga 1.2...

quella foto su dove ho fatto passare il cpu_rst l'ho presa da internet; è solo indicativa...ha persino un logo se guardi bene...
