delucidazioni altec pc 410

[marcus78]

no... l ho fatta per le xbox....
ma la uso solo per fare i reflow per adesso....
per staccarsi si stacca la gpu ma devo fare tanta esperienza ancora......

[djsaso]

bella ma ho paura che hai poco spazio per fare i collegamenti del altec...
cma molto ordinato...
io ho in mente di farmi piegare un pezzo di lamiera da 3-4 mm a forma di U e sul frontale mettero' un pannello estraibile in modo da poter fare i collegamenti..

tutto calcolato piccolo e compatto, mi entra nache il dissipatore per il relè
PEr il box in lamiera non so quanto ti conviene, perchè costa la lamiera io invece con 5 euro di box + 6 di spedizione me la sono cacciata

[djsaso]

no... l ho fatta per le xbox....
ma la uso solo per fare i reflow per adesso....
per staccarsi si stacca la gpu ma devo fare tanta esperienza ancora......

allora siamo parenti perchè anche io sto iniziando adesso. Ho preheater della puhui da 1500W e top della atten ad aria calda da 700W
stacco che è una meraviglia, ma adesso sto imparando ad attaccare piano piano c'è la facciamo

[marcus78]

ma il tuo è in plastica??
o metallo

[djsaso]

ma il tuo è in plastica??
o metallo

il box è in ABS

[djsaso]

no... l ho fatta per le xbox....
ma la uso solo per fare i reflow per adesso....
per staccarsi si stacca la gpu ma devo fare tanta esperienza ancora......

ma tu riesci a programmare il tuo PID dal PC? io mi stvo facendo i collegamenti ma mi sono bloccato, dove devo mettere i 2 pid 3 e 4 del relè???
ora mi trovo quidni i pin 3 e 4 della tensione VDC da 3 a 32V che non so dove collegarli?
tu hai montato i 2 pulsanti start e stoP??

[marcus78]

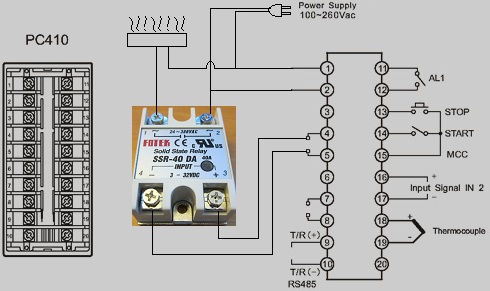

prova questa immagine...

si ho collegato sia stop che start

[djsaso]

prova questa immagine...

si ho collegato sia stop che start

il BT che cosa fa? non vedo il relè SSR collegato. IO ho un PV410 che sarebbe come il PC410... il mio problema è collegare il relè al pid perchè l'uscita del relè SSR l'ho collegata a una fase della pistola

[marcus78]

ora non ho l attrezzo sotto mano.
appena riesco guardo il mio collegamanto e ti faccio sapere...

[marcus78]

prova cosi 4 e 5 al releè poi dal rele' 1 allalampada e l altro al neutro 220.
vado a interpretazione della foto.
perchè il rele non va alimentato a 220 v..

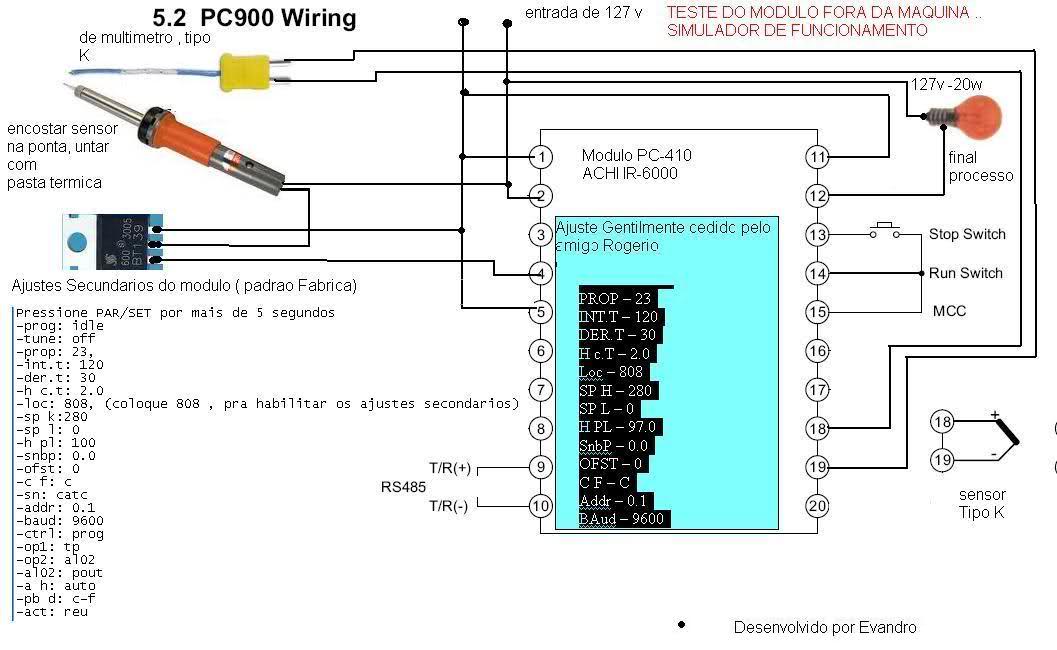

eccola la foto che cercavo...

segui questa...

[marcus78]

fammi sapere come va a finire....

[djsaso]

fammi sapere come va a finire....

ok grazie mille sei stato super gentilissimo adesso ho collegato tutto sto facendo qualche prova. Ho motato la hot gun ma devo alimentare anche la ventolina della pistola perchè è diverso il principo di funzionamento. Unica cosa, ma tu riesci a programmare il pid dal PC? cioè riesci a vedere i pprofili e la curva che sale? io nel mio no, dice che è scollegato, ma invece è collegato. Ho messo il cavo RS232 ma non capisco perchè non funziona. Cosa può essere?

[djsaso]

SPETTACOLOOOOOOOOOOOOOOOO!!! FUNZIONA!!! la pistola se parto il programma dal pid scalda che è una meraviglia non so come ringraziarti. Almeno posso programmare il pid dal pid stesso, se no era inutile XD se riusciamo a farlo funzionare anche da PC sarebbe veramente fantastico grazie ancora marcus!!

[marcus78]

Figurati per quella foto ho girato su web per mesi.
Per collegare il pid al pc mi sa che serve un aggeggio.
Ti posto una foto perché non mi ricordo come si chiama

[djsaso]

Figurati per quella foto ho girato su web per mesi.
Per collegare il pid al pc mi sa che serve un aggeggio.
Ti posto una foto perché non mi ricordo come si chiama

ok supergentile, aspetto la foto grazie ancora

[djsaso]

Figurati per quella foto ho girato su web per mesi.
Per collegare il pid al pc mi sa che serve un aggeggio.
Ti posto una foto perché non mi ricordo come si chiama

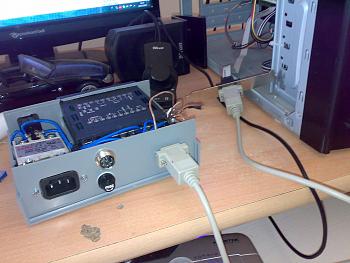

ho visto la foto quanto per intenderci, io lo collego al PC cosi

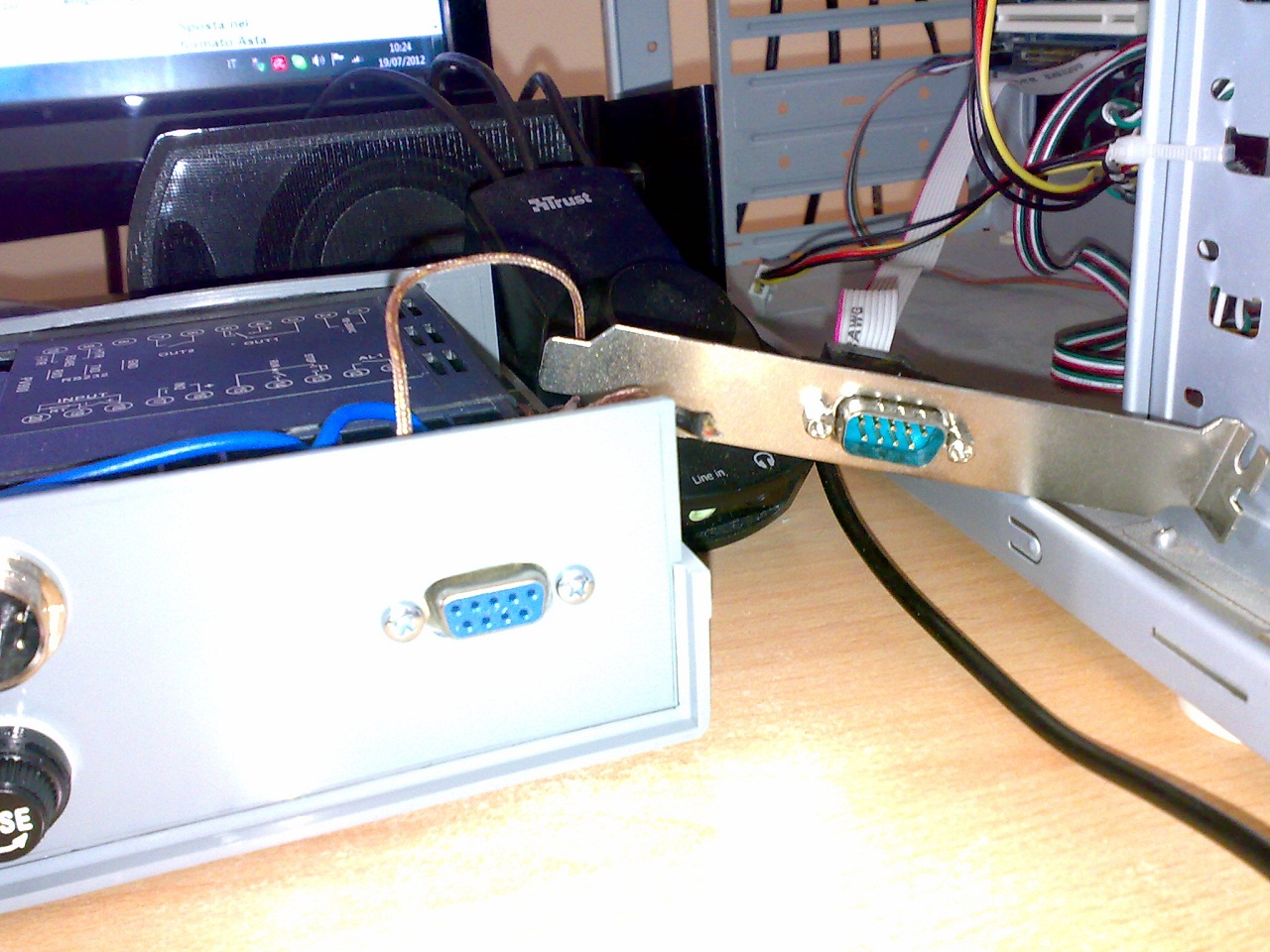

Ho la porta seriale sulla scheda madre e siccome è una di quelle micro atx non è saldata sulla scheda ma esce un pin header e poi si collega sempre nel retro del pc ma io l'ho staccato a la collego d'avanti XD cosi non dovrebbe funzionare ???

[marcus78]

Io non l ho mai collegato
vorrei comprare quella roba li per provare.

[zeruel85]

saso mi piace un sacco il tuo pannello di controllo, sei stato bravissimo!

[djsaso]

saso mi piace un sacco il tuo pannello di controllo, sei stato bravissimo!

è fatto da DJsaso in persona, nn so se mi spiego XD ahahahahaha sono contento che ti piace ancora non è finito però XD

[djsaso]

Io non l ho mai collegato
vorrei comprare quella roba li per provare.

marcus ma se colleghiamo RXD TXD e GND alla RS232 della scheda madre, non dovrebbe andare??la schedina che mi hai postato non ho capito che funziona fa io mi informo e vediamo che forse con quella si risolve ma mi pare strano perchè vedo tutti che la collegano direttamente con un cavo, cioè collegano il PID con il cavo RS232 alla seriale del PC...booo vediamo..
