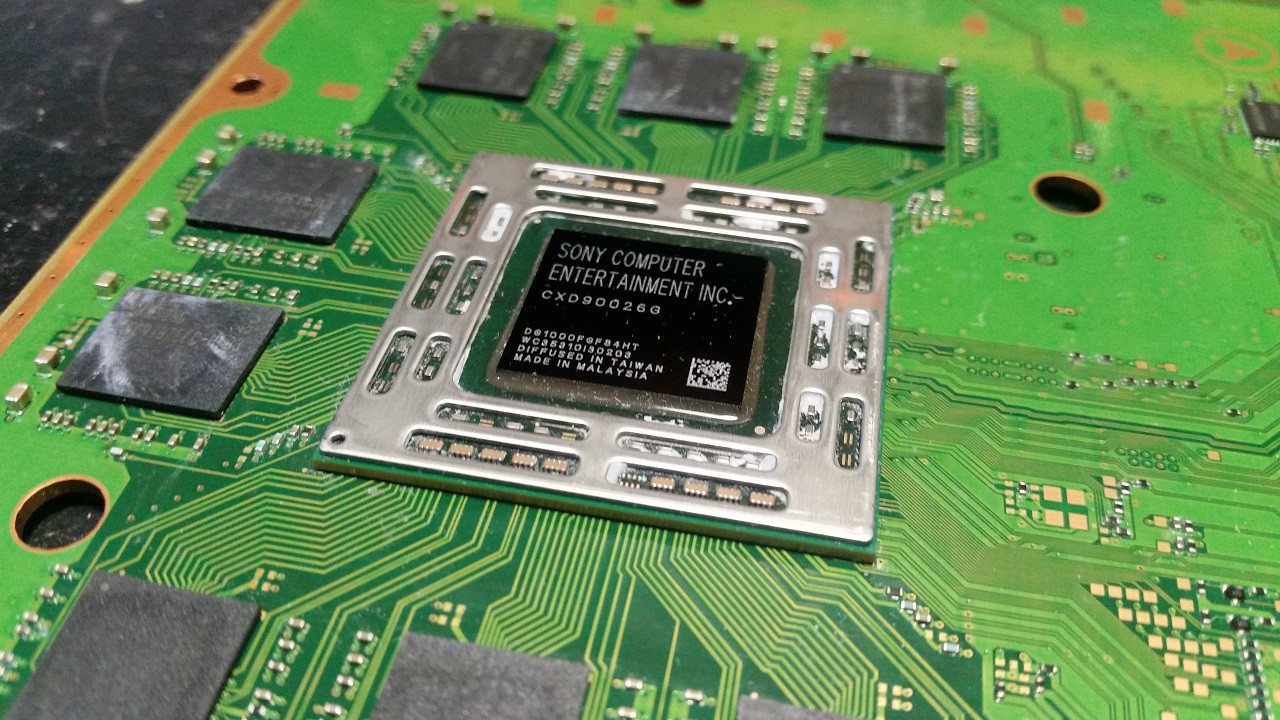

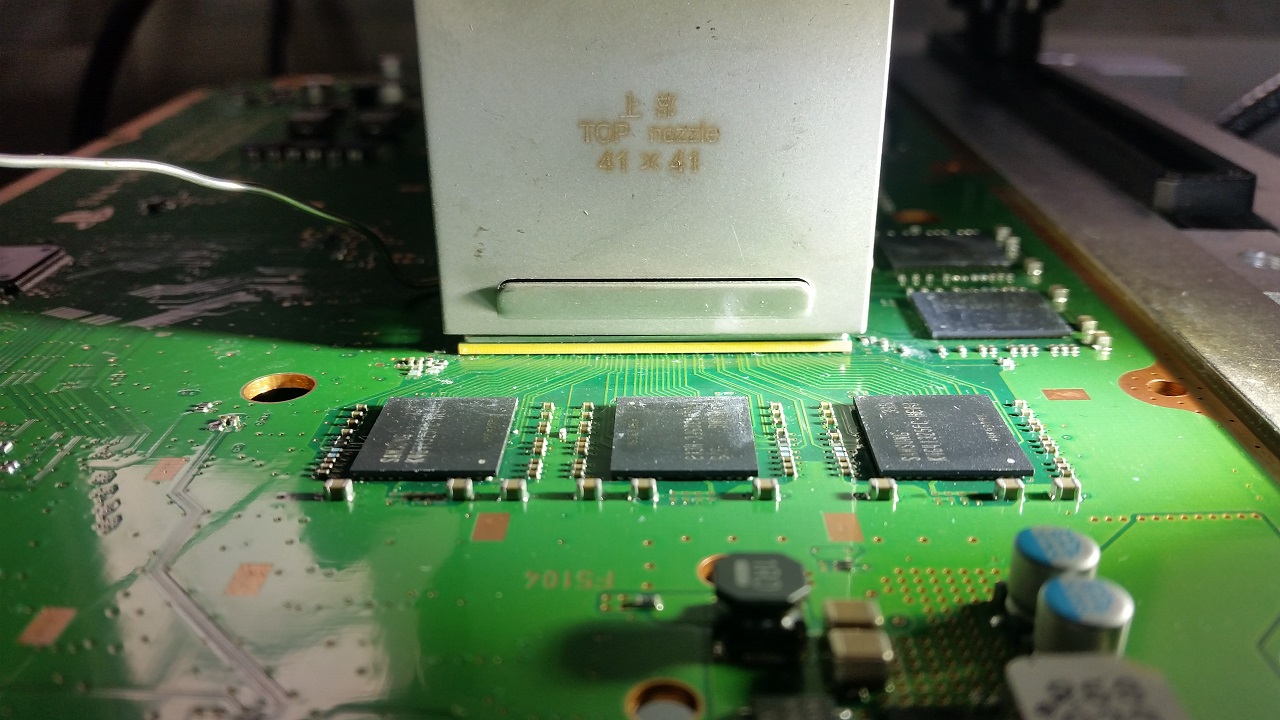

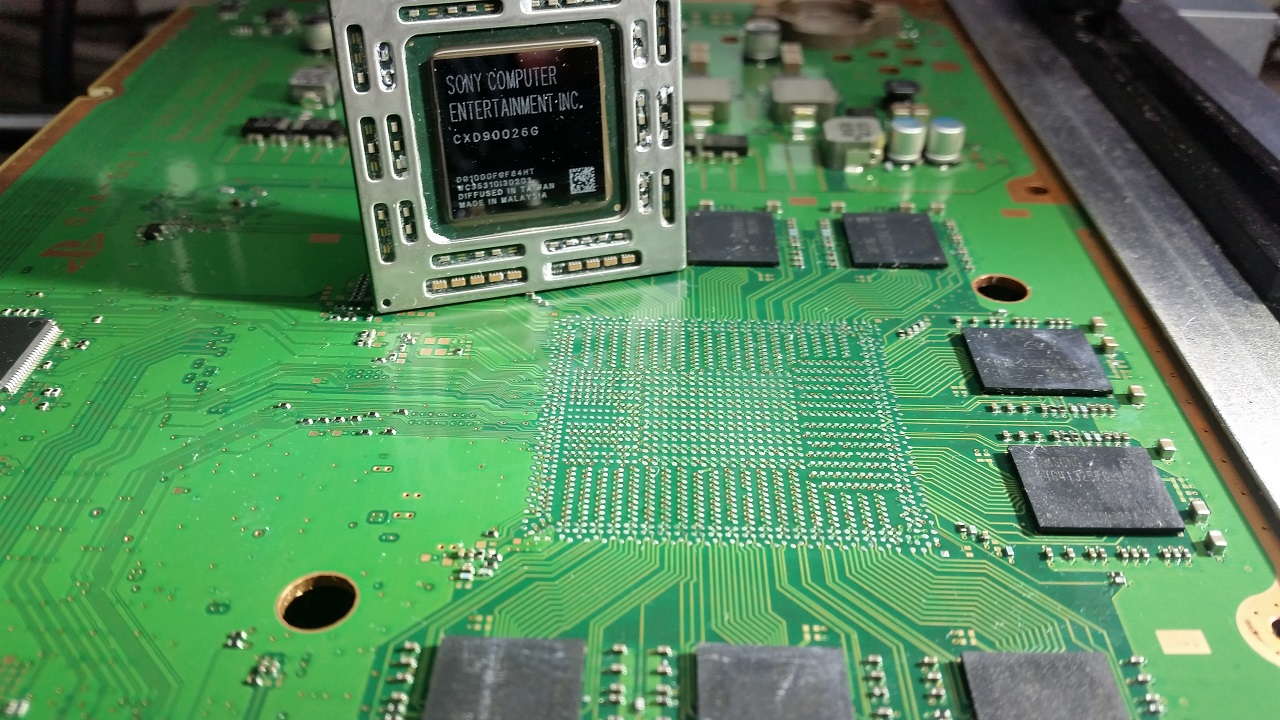

Una volta si chiamava Ylod adesso si chiama Blod..... cosa significa questo?? che ringraziando il cielo anche queste si rompono e noi le ripariamo..
il difetto è appunto il Blod, all'accensione della console il led diventa Blu e poi si spegne.
https://youtu.be/wDYdfZqFemk ( il difetto )
[url]https://youtu.be/xth_hEemOMc[/url] ( ecco il finale :P )
ECCELLENTE!!!!!!!.... ma sta cazzo di Sony due soldi per la serigrafia NOOOOOOOOOOOO!!!.....
SE NON "REBALLO" NON MI "SBALLO"
Masterchef!
non gli piace proprio fare 2 righine intorno al BGA...
che bella notizia ahahah
IL MODDING E' ARTE
Me ne è arrivata una oggi con lo stesso difetto...quindi sarà il bga?
Inviato dal mio iPhone utilizzando Tapatalk
sicuramente...
ottimo, buone notizie
IL MODDING E' ARTE
Avvoltoi!
from Galaxy NOTE 3
"... quando il domani verrà, il tuo domani sarà!"
fortuna che per noi reballatori il lavoro doveva scarseggiare
ottimo lavoro cmq!!!
Ciao le solder ball di che diametro sono ? In alcuni post e filmati utilizzano le 0.55, in altri le 0.6 come sullo stencil in mio possesso.
Ieri ho reballato la mia prima PS4, tecnicamente sembra essere andato a buon fine, lift senza troppi patemi come per le PS3 FAT, e la risaldatura del nuovo BGA sembra essere perfetta, il BGA si è abbassato in modo uniforme e lo stampato non ha subito deformazioni.
Al controllo con il microscopio sembra tutto bene, però ho notato che in alcuni punti in cui le sfere sono più vicine manca proprio poco a toccarsi tra di loro.
Comunque sia prima e dopo il reballing la situazione non è cambiata.
Difetto iniziale lamentato dal cliente non legge il lettore, all'atto pratico la console si accende, il led blu lampeggia regolare e diventa bianco, ma niente video.
Provato su un altro tv va meglio nel senso che il TV riconosce la presa hdmi, e a sprazzi viene l'immagine con un effetto neve digitale, con predominanza verde.
Ho pensato al processore dissaldato in quanto la consolle su un angolo ha preso un colpo.
Ma dopo il reballing poco è cambiato, anzi forse un pelo peggio, perché l'immagine non c'è più però sul tv ho sempre quell'effetto neve digitale e il tv varia la risoluzione. La consolle comunque rimane accesa.
Leggendo sul forum ho visto che qualcuno per il mio difetto iniziale ha cambiato l'ic panasonic che gestise le prese HDMI, che ho provveduto a ordinare.
Prima di rifare il reballing volevo chiarire la dimensione delle sfere, anche perchè visivamente sembrerebbe essere andato bene il primo tentativo.
Saluti a tutti.
Nino
Mah... anche se io non reballo credo che probabilmente ti convenga tentare prima con la sostituzione del panasonic e poi, se non risolvi, del connettore HDMI, a parte il dubbio della dimensione delle sfere dovresti sapere che effettuare tante volte il reballing stressa troppo la mobo ed i componenti, pertanto credo ti convenga procedere senza fretta ed attendere che ti arrivi il ricambio.
Si prima di fare un altro reballing, aspetto l'arrivo dell'ic panasonic, che è meno invasiva come prova.
Tra l'altro se la PS4 non è assemblata non si riescono a fare troppe prove e misure, perchè se il dissipatore non è montato correttamente dopo pochi secondi dall'avvio va in protezione per surriscaldamento eccessivo.
La presa HDMI è perfetta, è la prima cosa che ho controllato.
La frittura del Panasonic è frequentissima, me ne sono capitate già un po' tra le mani con questo problema.
Ottima notizia, spero di risolvere pure io.Originariamente Scritto da Pa0l0ne
Appena ho novità aggiorno il post.
Grazie buon week-end a tutti
Buon giorno a tutti, questa mattina è arrivato l'ic panasonic, montato e tutto risolto.
Quindi doppia felicità, primo reballing PS4 (anche se non necessario) andato a buon fine e problema video risolto.
Ringrazio tutti per l'aiuto.
Per quanto riguarda le ball, confermato che anche quelle da 0,6 vanno bene, anche se forse le 0.55 sono preferibili per via dei pin periferici molto vicini, che potrebbero toccarsi nel caso l'ic scendesso un pelino di più.
Aggiungo che con l'ic difettoso su 2 tv LG non avevo assolutamente immagine, per quanto riguarda su 2 tv Samsung avevo a sprazzi immagine con effetto neve digitalizzato con una predominanza verde, anche a me a volte la PS4 in questa condizioni si è spenta emettendo 3 Beep.
Saluti a tutti e buon lavoro.
Nino
Grazie per il feed e complimenti per la riparazione
Inviato dal mio SM-N9005 utilizzando Tapatalk
"... quando il domani verrà, il tuo domani sarà!"
Aggiungo che qualora tu avessi collegato la ps4 ad uno switch hdmi attivo (alimentato), avresti ottenuto con buona probabilità l'effetto neve/green che solo alcuni tv riescono a dare. Utile, diciamo così, a fine diagnostico.
E si, agire direttamente sul panasonic quando si ha problemi video sembra ormai confermato essere la soluzione più sensata
A me ha portato fuori strada il difetto lamentato dal cliente (non prende nessun disco) e un bel colpo su un angolo della PS4.
E invece mi sono ritrovato senza video e quindi come prima cosa ho pensato al bga dissaldato.
Comunque per il futuro avrò un pelo di esperienza in più.
