Ragazzi la situazione è questa, stavo pulendo la mainboard dai residui di stagno, forse dovuta all'alta temperatura della punta, sono saltate tre piccolissime piazzole di saldatura...
La situazione è questa, pensate che si può fare qualcosa per recuperarla o è proprio da buttare?
http://i62.tinypic.com/14ak3h0.jpg
Le due al centro non credo siano collegate a qualche segnale. La terza non si vede bene
from Galaxy NOTE 2
Adoro i bga in tutte le loro forme!
Inviato dal mio SM-G350 utilizzando Tapatalk
In alto a destra, non molto a destra... quindi se reballo possibilmente funziona comunque?
Ragazzi non potete capire quanto sia felice... le vostre parole mi rincuorano... per un attimo avevo pensato di aver buttato la scheda madre... cavolicchio quanto sono delicati. Il problema mio è stato che siccome la mattina mi dedico ad un lavoro ed il pomeriggio ad un altro di tutt'altro genere... avevo dissaldato il chip la mattina, ed avevo pensato di fare il resto la sera visto che non ci arrivavo con i tempi... non avevo fatto i conti con la mainboard che nel frattempo si era freddata... il saldatore non riusciva ad andare fluido nonostante fosse settato ai 450 gradi ed il bga fosse pieno di flussante amtech...
alcune piazzole possono essere di appoggio altre nò,se sei fortunato sono saltate solo quelle di appoggio, se hai lo schema elettrico è tutto un altro discorso , ma anche avendolo non hai alternative non puoi fare ponti.
il mio consiglio è riparalo come se non fosse successo nulla se sono di appoggio funzionerà senza problemi ,altrimenti hai problemi.
se fai molti rebballing il mio consiglio e comprarti un aspiratore , semplicemnete fai aria calda e aspiri lo stagno senza usare trecciole o saldatore, molto piu comodo e non hai il pericolo di far saltare qualche piazzola.
jiro mi sai dire qualche modello di aspiratore o magari quello che usi tu...mi interessa la cosa
Rimaniamo in topic
pusher l'unica cosa che può fare e saldarci sopra il chip e sperare che siano di appoggio.
io non uso un unità dissaldante perchè non faccio tanti rebballing.
ma chi sà di fare tanti rebballing è piu che ottimo.
Di solito i punti "non utilizzati" sono connessi a massa, puoi fare così, con il tester, un puntale su una massa e l'altro testi qualche punto sulla scheda, trova una massa, trovata la massa, sotto l'rsx, vedi se il tester suona fra il punto di massa che hai trovato prima sotto l'rsx, ed i punti corrispondenti a quelli saltati sopra la scheda madre che sono sotto l'rsx. Non è nulla di sicuro ma è un test che potresti fare prima di saldare.
P.S. Ho riletto non ci ho capito molto nemmeno io ma è semplice fidati :D
You're a lucky boy(forse).

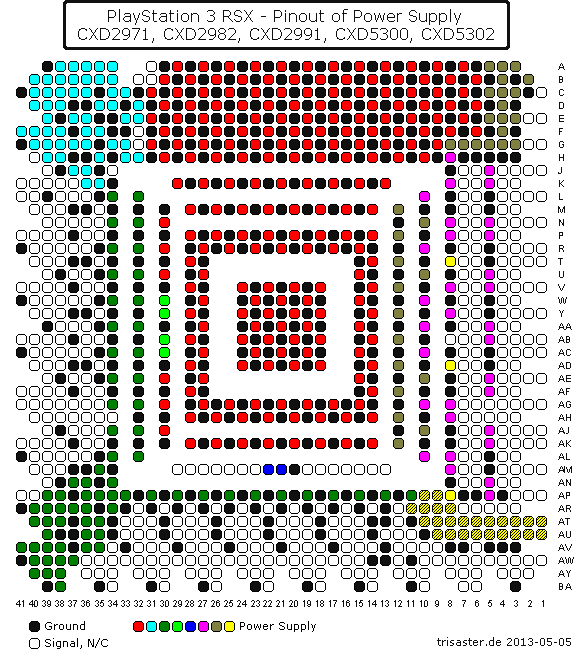

Allegato 17205
E' al contrario non manca il rosso :D
Infatti. AM24/25, AU12.
Per quello ho detto "lucky boy".
Sembra che sia un rosso, un nero ed un segnale, nel frattempo che aspettavo una vostra risposta ho reballato ma il chip continua a dare i tre bip e led rosso lampeggiante, in questo caso forse ho reballato male io perché penso che almeno doveva accendersi... sono ai primi reball quindi potrebbe anche essere un errore mio. Voi che ne pensate? Ah dimenticavo... ma non c'è un modo per testare la mainboard senza ogni volta rimontare tutto? È una rottura ogni volta
See magari poterla testare senza GPU e se proprio vogliamo, farebbe più comodo testare la GPU senza Scheda madre.....che io sappia....non è come i notebook dove c'è una marea di punti a massa che anche se saltano non importa.Citazione:
Originariamente Scritto da peppect84
Nelle PS3 non mi è mai capitato che ripartisse anche solo con un solo pad rotto, e ormai qualche dozzina inizio ad averne reballate con successo.
Vidi quello schema in passato anche io, non vorrei dire castronerie ma i pallini bianchi sono SEGNALI o Non Connessi, ma non ci è dato saperlo, pertanto è molto probabile che con 3 pad saltati....non sia possibile ti riparta.
A me non è ripartita nemmeno quando a saltare era una massa, ma si sa, non puoi essere sicuro con i reball.
Inviato dal mio HTC One utilizzando Tapatalk
Per vedere se non è connesso basta vedere se c'è la pista o un via nelle vicinanze del pad. Se non c'è niente è di sicuro non connesso
from Galaxy NOTE 2
Carico ancora qualche foto così magari qualcuno riesce meglio ad essermi d'aiuto.
Ho dissaldato nuovamente la gpu ma purtroppo si è fatto un casino... la scheda madre ha quei soliti tre punti danneggiati e la gpu purtroppo è andata a miglior vita. Se la scheda madre funzionava con quei tre punti andati a male potevo anche pensare di acquistare una nuova gpu ma da quello che ho capito è lavoro inutile e soldi spesi male
http://i62.tinypic.com/33p653o.jpg
http://i62.tinypic.com/33p653o.jpg
dalla foto sembra bollata.
Non ne ho viste bolle... mi hai fatto venire un dubbio, dove vedi queste bolle?
Ho dato un occhiata alle GPU per PS3.... ma i cinesi sono diventati matti? Cioè... 25 dollari è quella che costa meno!! Non mi compro direttamente una ps3 guasta e la dissaldo da li la gpu? Su subito ho trovato chi vende solo la scheda madre con il problema dei led gialli a 5 euro!
Su un altro forum ho letto che ci stanno in vendita dei pennarelli con liquido conduttivo che permettono di ricostruire le piazzole... Qualcuno che ne conosce l'esistenza ed ha già utilizzato questo metodo?
