rimpallinatura bga
oggi pensavo alla rimpallinatura dei bga. molte volte se il chip costa poco conviene prenderlo direttamente nuovo e via, ma alcuni chippetti darebbero molta + soddisfazione se si ripara quello con problemi.
per la rimpallinatura sapevo fino ad ora che ci son due metodi: usare stencil con le classiche sfere e stencil normali, che poi una volta posizionate le sfere il bga va infornato oppure i così detti direct heat stencil che una volta posizionate le sfere possono essere scaldati direttamente.
oggi però mi è venuto in mente che si potrebbe usare anche la pasta saldante (senza flux, il flux lo mettiamo prima sul bga) e poi spalmare la crema sullo stencil. sembra davvero comodo (forse il casino sta poi nel pulire lo stencil usato) e mi ha incuriosito questo video: [URL="https://www.youtube.com/watch?v=aYUf27m3Sbo"]https://www.youtube.com/watch?v=aYUf27m3Sbo[/URL]
cosa ne pensate?
-
Lo trovo di una scomoditá unica. Io ho abbandonato anche il forno e vado di hotgun. Questa é una nvidia reimpallinata 1 ora fa con stencil normalihttp://img.tapatalk.com/d/14/03/26/y8ubysah.jpg
inviato dal mio cinatablet attraverso tapatalk...razor, sei contento adesso?
-
rimpallinata con stencil+sfere e con che flussante?
io con stencil (not direct heat) + hot air ho apura che poi le palline vanno per i fatti loro......
PS: complimenti per le sfere, mai visto un lavoro così pulito :)
-
Se hai finito le palline, se non hai lo stencil, se.......................... a mali estremi estremi rimedi
-
bello molto bello....
non ci avevo mai pensato......
-
Amtech 559 originale.,grazie! ;)
se le piazzole sono ben pulite, il flux buono e in giusta quantità, la temperatura e il flusso dell'aria adatti, le palline non scappano, garantito!
EDIT
inviato dal mio cinatablet attraverso tapatalk...razor, sei contento adesso?
-
la cosa pro di quel video è lo spalmare la pasta col cacciavite :D però a volte le cose grezze funzionano!!! coq mquel video dove riparavano una x360 con una stufetta e una pistola di aria calda :)
il 559 ce l'ho cinese... fa un quintale di fumo e se lo scaldi troppo diventa nero e appiccicoso peggio della attack.... 10€buttati. probabile che lo userò solo per saldare qualcosa con il filo.
di flussante ora ho preso uno da ebay, appena arriva vediamo coem si comporta.
la pasta saldante del video è quella senza flux secondo te? il flux lo metterei sul bga prima di metterci sopra la pasta.
-
la pasta solitamente ha del flussante
-
per un buon bga misa che il top sarebbe questo
[URL="https://www.youtube.com/watch?v=KnyB9btlhS8"]https://www.youtube.com/watch?v=KnyB9btlhS8[/URL]
piccolo ot:
[URL="https://www.youtube.com/watch?v=PhH05jNyjCk"]https://www.youtube.com/watch?v=PhH05jNyjCk[/URL]
fine ot
-
Allegati: 1
Allegato 16290

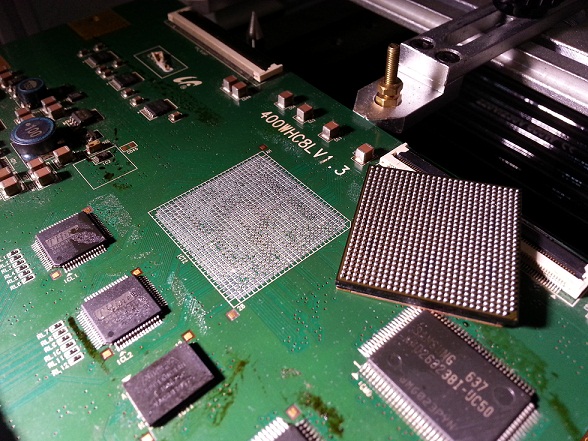

Tieni, una bel BGA di un TV LED Samsung fatto oggi....tutto di HOT GUN. Anche io provato forno per sfizio.....ma non mi sfizia :)
Usa Amtech LF4300, e mettine davvero poco....vedrai che le palline non vanno da nessuna parte.
-
eccovi un bel amd con stencil direct:
http://i58.tinypic.com/e701et.jpg
-
Per ripallare il chip io uso solo aria calda, il flussante in quella fase è importante, se ne metti poco, le sfere non si attaccano bene perché si ammorbidiscono ma non diventano proprio liquide, se ne metti molto rischi che le palline vanno in giro per il chip, io di solito metto prima la hot gun ad una distanza di 5/6 cm per qualche secondo, poi la abbasso e come se fosse una pressa, le palline si saldano, ci vuole un Po di pratica e buona volontà.
Inviato dal mio HTC One utilizzando Tapatalk
-
Citazione:
Originariamente Scritto da
spyro82
stencil direct heat dove l'hai (l'avete )presi ? ho visto da uk 130€ circa 473 stencil che dicono di ottima qualità. non vorrei prendere stencil cinesi che mi si flettono durante la lavorazione.....
-
Perché secondo te quelli da uk da dove vengono?
inviato dal mio cinatablet attraverso tapatalk...razor, sei contento adesso?
-
Armand quelli li forgiano a Londra....a mano!
Sent from my GT-N7100 using Tapatalk 4
-
Citazione:
Originariamente Scritto da
Armand
Perché secondo te quelli da uk da dove vengono?
inviato dal mio cinatablet attraverso tapatalk...razor, sei contento adesso?
e allora stiamo messi proprio male :D
scherzo; dove mi consigliate di prenderli gli stencil direct heat a prezzo ragionevole e di ottima qualità?
oppure anche non direct heat.
-
io li ho presi dalla cina in effetti se usi il suo supporto (quello con la molla) alcuni stencil un po più grandi con il calore o mi si piegava dal centro facendo un patatrak con le palline o si spostava ho risolto mettendo il bga nell'ht e poi sopra lo stencil con il nastro naturalmente e'0 come mi trovo io poi ognuno ha un suo modo.
-
Eccoli freschi freschi (per dire), XCGPU e South Bridge Xbox360 Slim.
Stencil classico e Hot Gun (provato il fornetto ma....secondo me vengono meglio gli Hamburger ;)), flussante gel Amtech NC559ASM
[URL="http://postimg.org/image/6lb2mmpv1/full/"]http://s30.postimg.org/obcr7o3g1/Sou..._Xbox360_S.jpg[/URL]
[URL="http://postimage.org/index.php?lang=spanish"]subir fotos gratis[/URL]
[URL="http://postimg.org/image/vhhnlvmjp/full/"]http://s2.postimg.org/or16cfze1/XCGPU_Xbox360_S.jpg[/URL]
[URL="http://postimage.org/index.php?lang=spanish"]imag[/URL]
-
Citazione:
Originariamente Scritto da
chojin
Armand quelli li forgiano a Londra....a mano!
Sent from my GT-N7100 using Tapatalk 4
quindi quelli sulla baia a 105+ss per 473 stencil dovrebbero essere di buona qualità?
-
in alternativa per i piccoli bga c'è anche questo metodo:
[URL="https://www.youtube.com/watch?v=MJY-XPosaVo&list=UU5rB7c2K6PA1GHfA0NLISdw"]https://www.youtube.com/watch?v=MJY-XPosaVo&list=UU5rB7c2K6PA1GHfA0NLISdw[/URL]
cmq preso un flussante dalal baia 10€ 30cc e va perfetto. credo che prenderò sempre questo coem flussante. usato per un qfn. appena ho tempo provo a fare un bga. il flussante è marchiato mouser electronics.
