(guida) modificare puhui t-8280 (rex c100)

salve a tutti in questa breve guida vi spieghero come eliminare il controller interno del puhui (che fa letteralmente cagxxe :) ) con un rex c100 .
occorrente :
-puhui t-8280 :)
-rex c100
bene cominciamo con lo smontaggio del puhui e per far cio svitate le viti segnate nelle immagini :
http://i44.tinypic.com/ofawlv.png
http://i44.tinypic.com/155h08i.png
http://i40.tinypic.com/33csz2h.png
http://i42.tinypic.com/29uvz7q.png
dopo aver svitato tutte le viti alziamo la parte superiore e stacchiamo il connettore mostrato in figura per poter operare meglio :
http://i40.tinypic.com/11jx2j7.png
ora dobbiamo togliere le suddette schede :
http://i43.tinypic.com/21kcpk9.png
dovremmo avere una situazione del genere :
http://i42.tinypic.com/t7ek4i.png
adesso dobbiamo tagliare per poter posizionare il nostro rex io per comodita l'ho messo qui :) se a voi non piace potete cambiare posizione :
http://i41.tinypic.com/33op4r4.png
perfetto siamo gia a meta strada :) adesso siccome il nostro caro rex e abbastanza profondo dobbiamo andare a modificare anch'esso io per comodita l'ho disassemblato e messo su basetta , cominciamo a toglierlo dal suo box :
http://i42.tinypic.com/11greo9.png
http://i43.tinypic.com/23rmywi.png
facciamo la solita modifichetta ( della rimozione del rele e dei ponticelli) :
http://i43.tinypic.com/2vvmlpg.png
http://i41.tinypic.com/2wpuz3k.png
adesso uniamo le due basette (io ho dissaldato i cavi che univano le esse e ponticellate con il classico awg) :
http://i42.tinypic.com/wtep8y.png
adesso siccome abbiamo tolto il rex dal suo box i contatti sono nella parte inferiore e privi di morsettiera percui abbiamo due opzioni o saldare direttamente i fili oppure saldare sui pad i connettori della morsettiere nel caso della seconda opzione avremo una situazione cosi :
http://i40.tinypic.com/30vgj8m.png

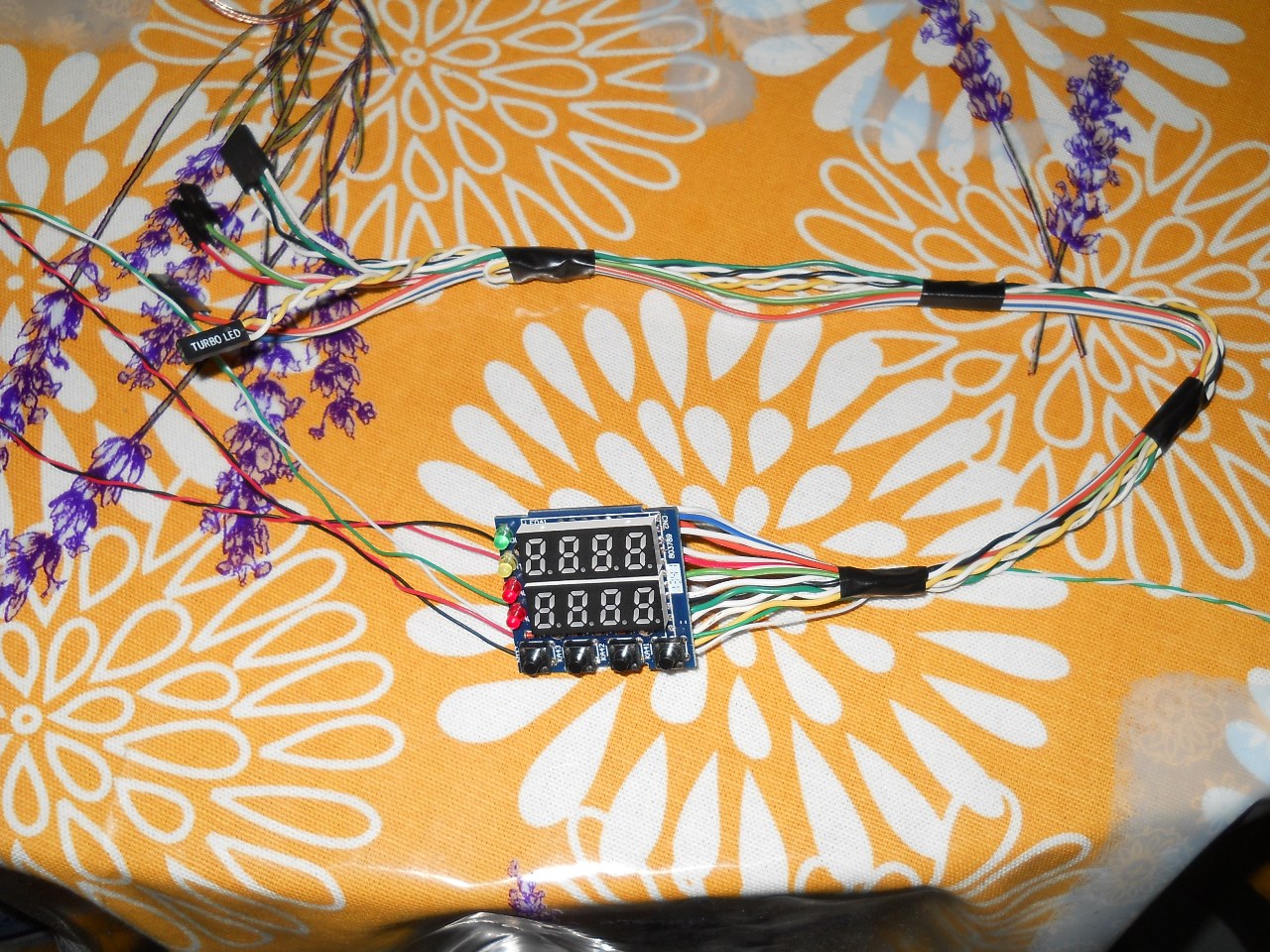

cme ultima cosa dobbiamo collegare il display perche visto che il suo "corpo" stara distante dobbiao prolungare i file io ho optato per far si che il display si stacchi e rimanga indipendente eccone un esempio:
http://i40.tinypic.com/2ro23cp.png
http://i41.tinypic.com/2u4n4f9.png
http://i43.tinypic.com/2eoitxt.png
nella parte inferiore della basetta mettiamo un cartoncino per isolarla dal case metallico onde evitare corti :
http://i39.tinypic.com/2yoyfli.png
posizioniamo la scheda creata a posto di quella vecchia :) :
http://i40.tinypic.com/2pyvyqc.png
e collochiamo il rex fissandolo con un po di colla a caldo ma se il foro lo avete fatto preciso non ce ne sara bisogno :) :
http://i44.tinypic.com/2qdv021.png
io per comodita ho aggiunto 4 pulsanti che guarda caso coincidono con la serigrafia del puhui stesso :
http://i43.tinypic.com/250m1k2.png

GUIDA REALIZZATA DA SPYRO82 PER CONSOLEOPEN NE E VIETATA LA COPIA

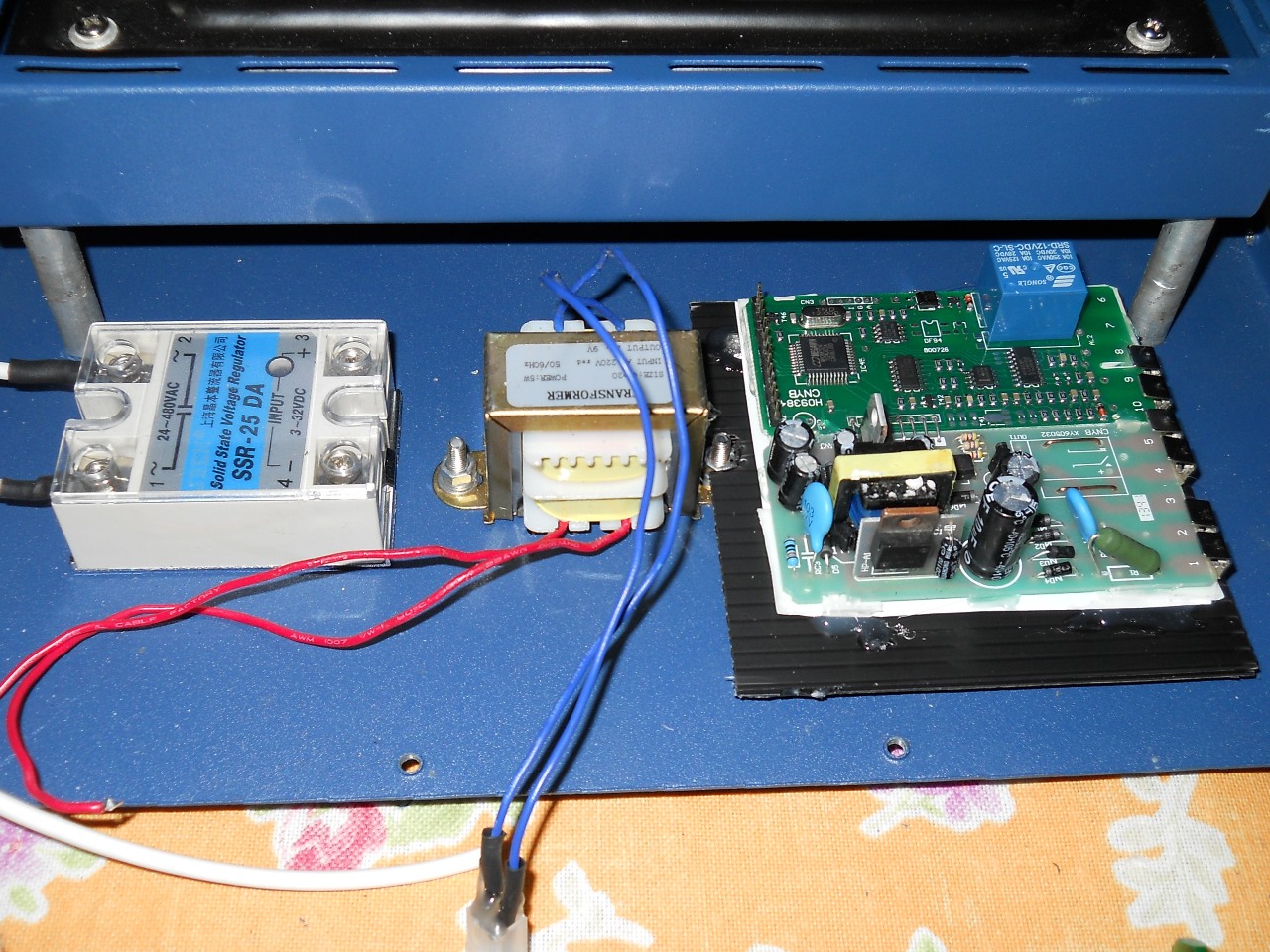

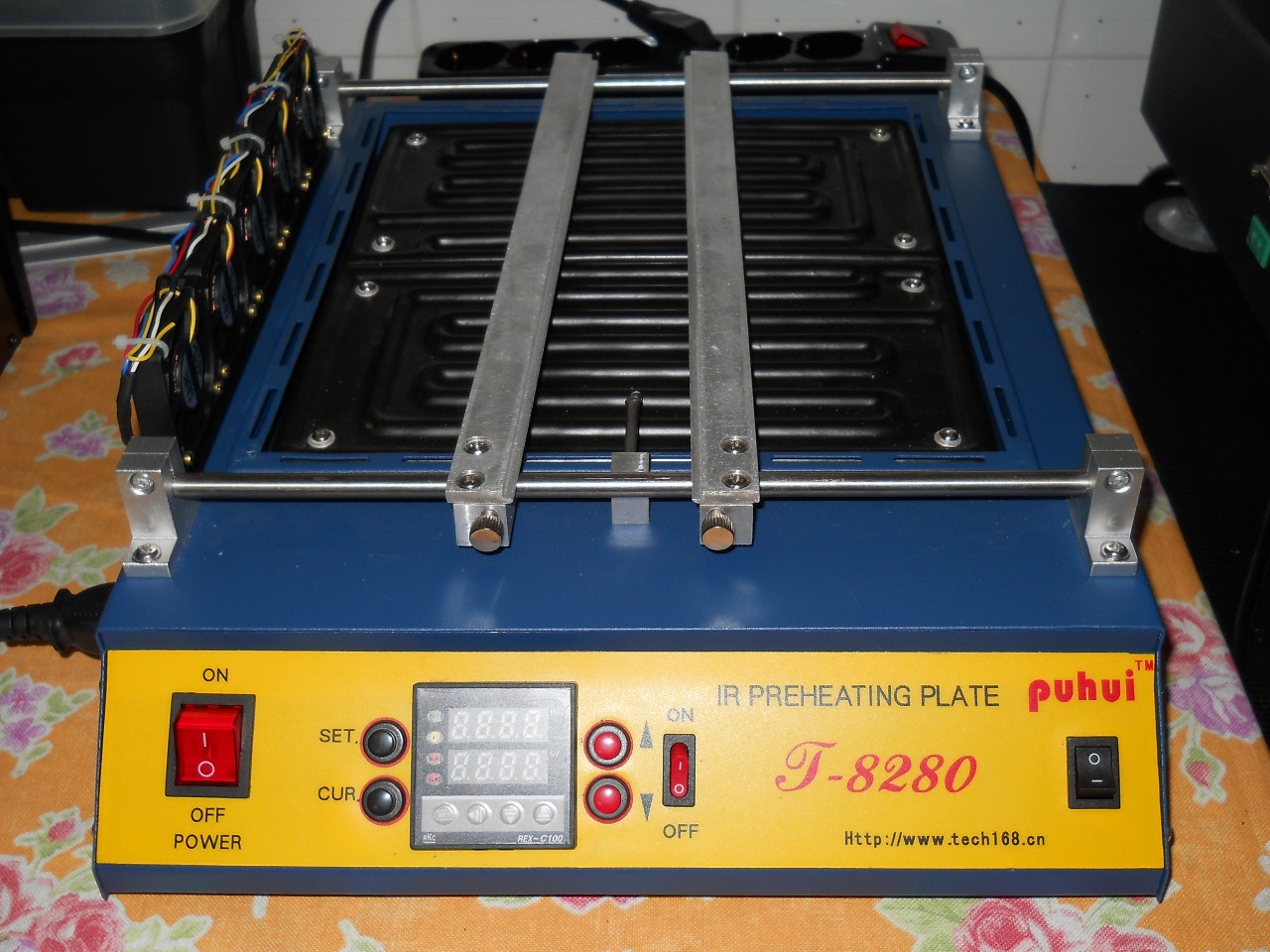

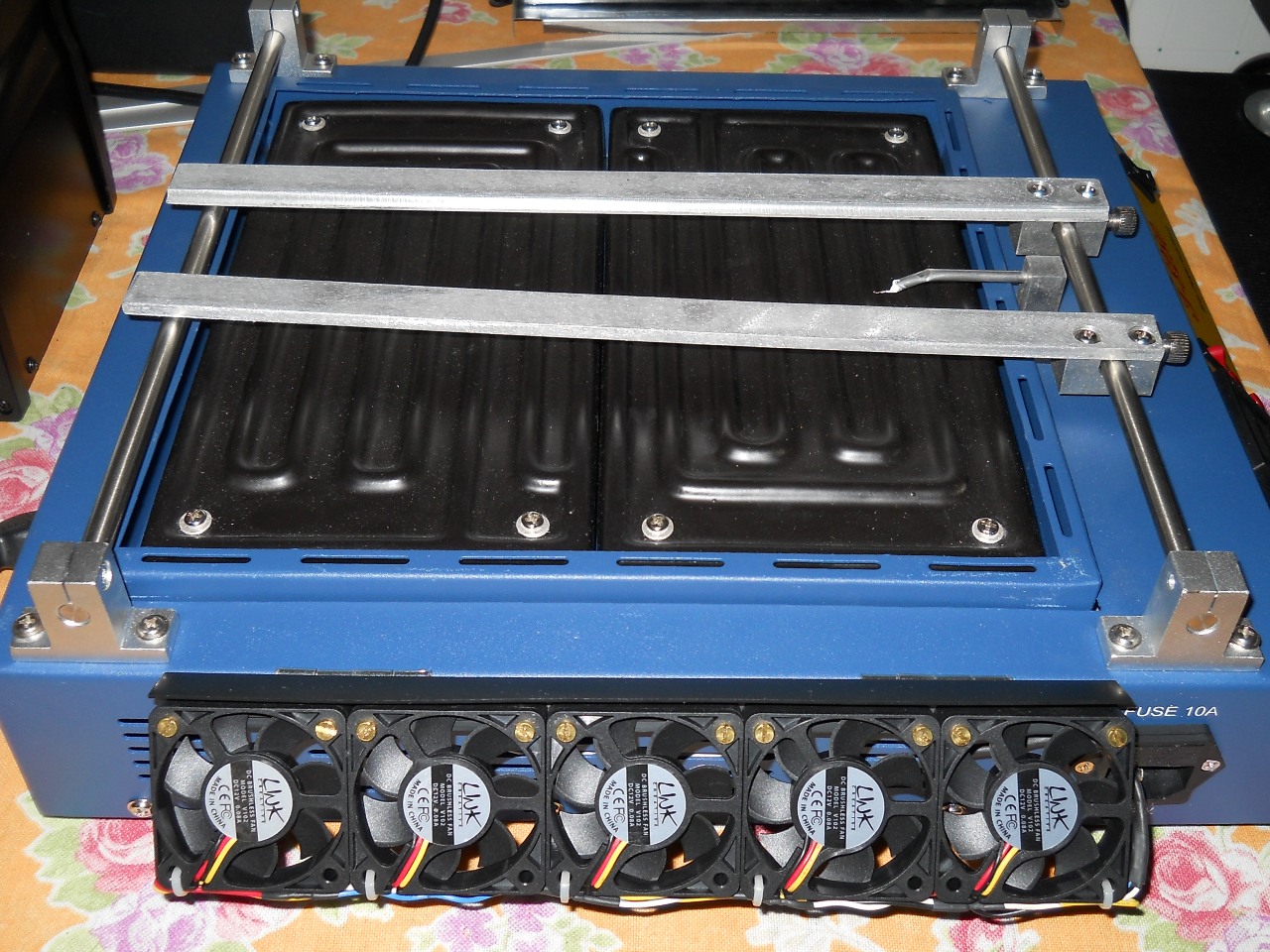

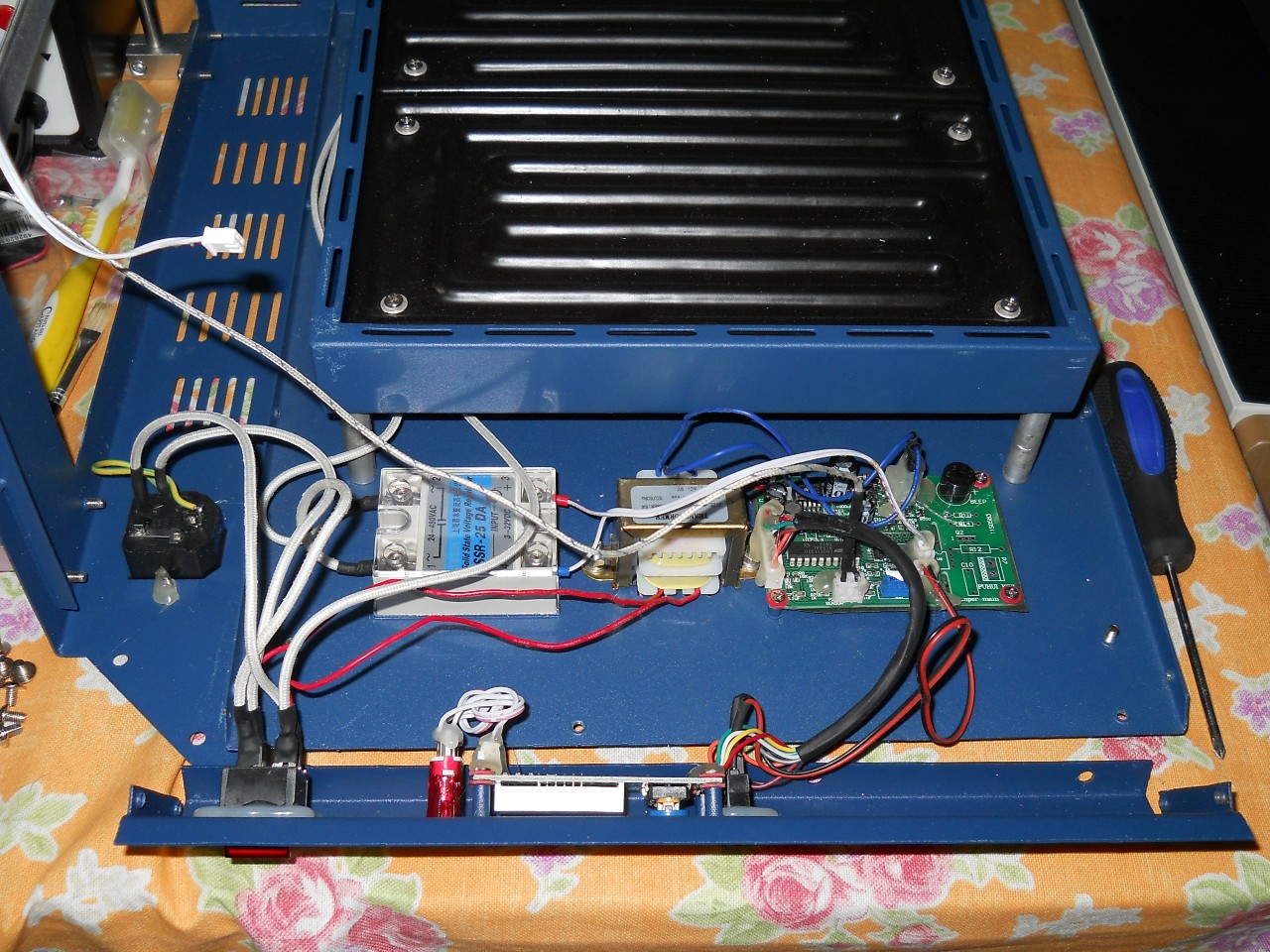

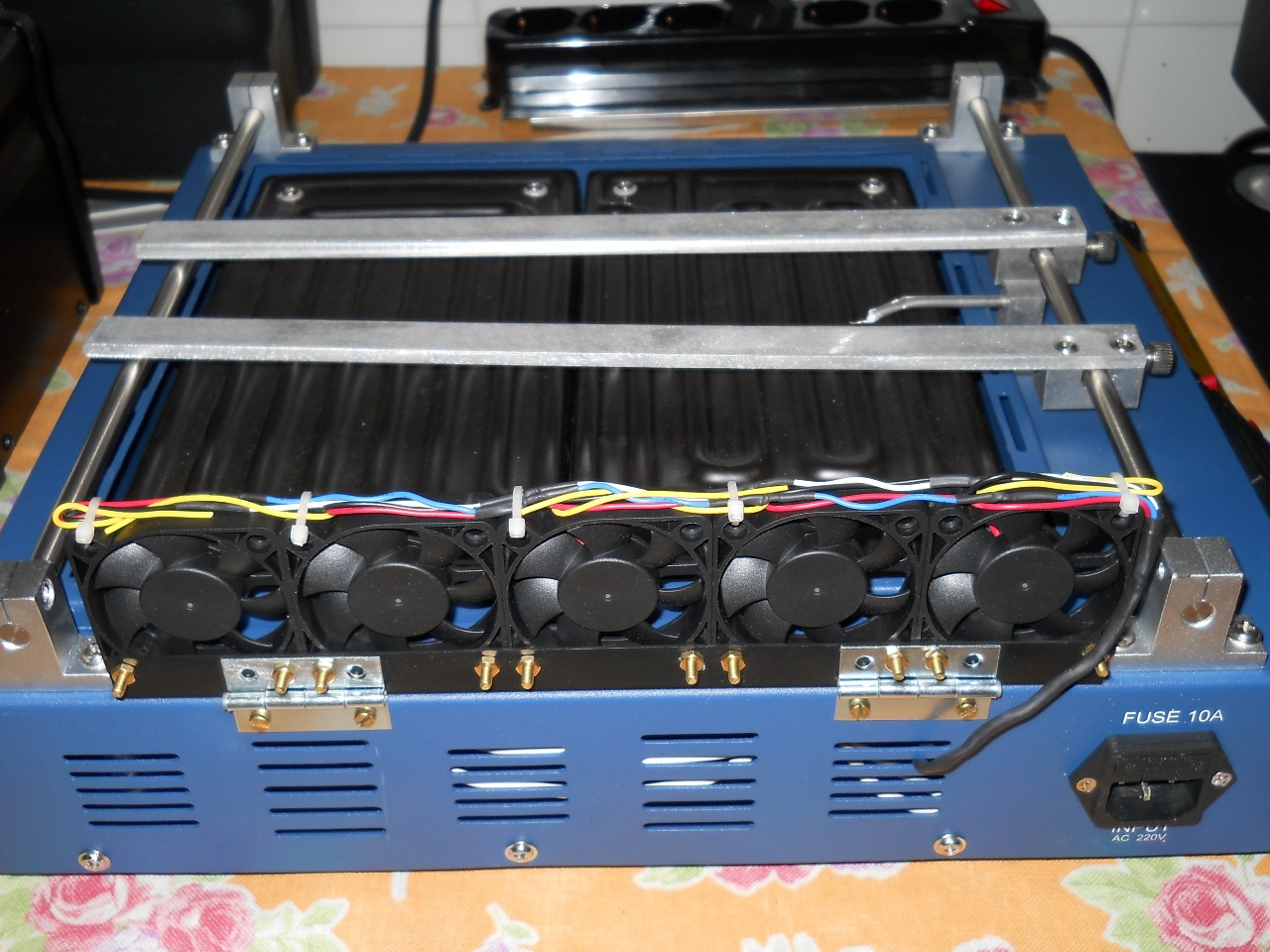

Dopo aver visto e seguito alla lettera la guida di spyro82 per modificare la Puhui mi sono divertito anche io e ho fatto la piccola aggiunta di qualche ventolina per raddreddare i plates mettendo all'interno al posto del trasformatore che c'è un piccolo trasformatore da 12v e ho anche sostituito tutto il cablaggio con fili da 2,5mm resistenti alle temperature..purtroppo le ventole hanno pochi rpm e non fanno molta aria però raffreddano
Ringrazio spyro82 per avermi concesso la copia e la pubblicazione ;-)

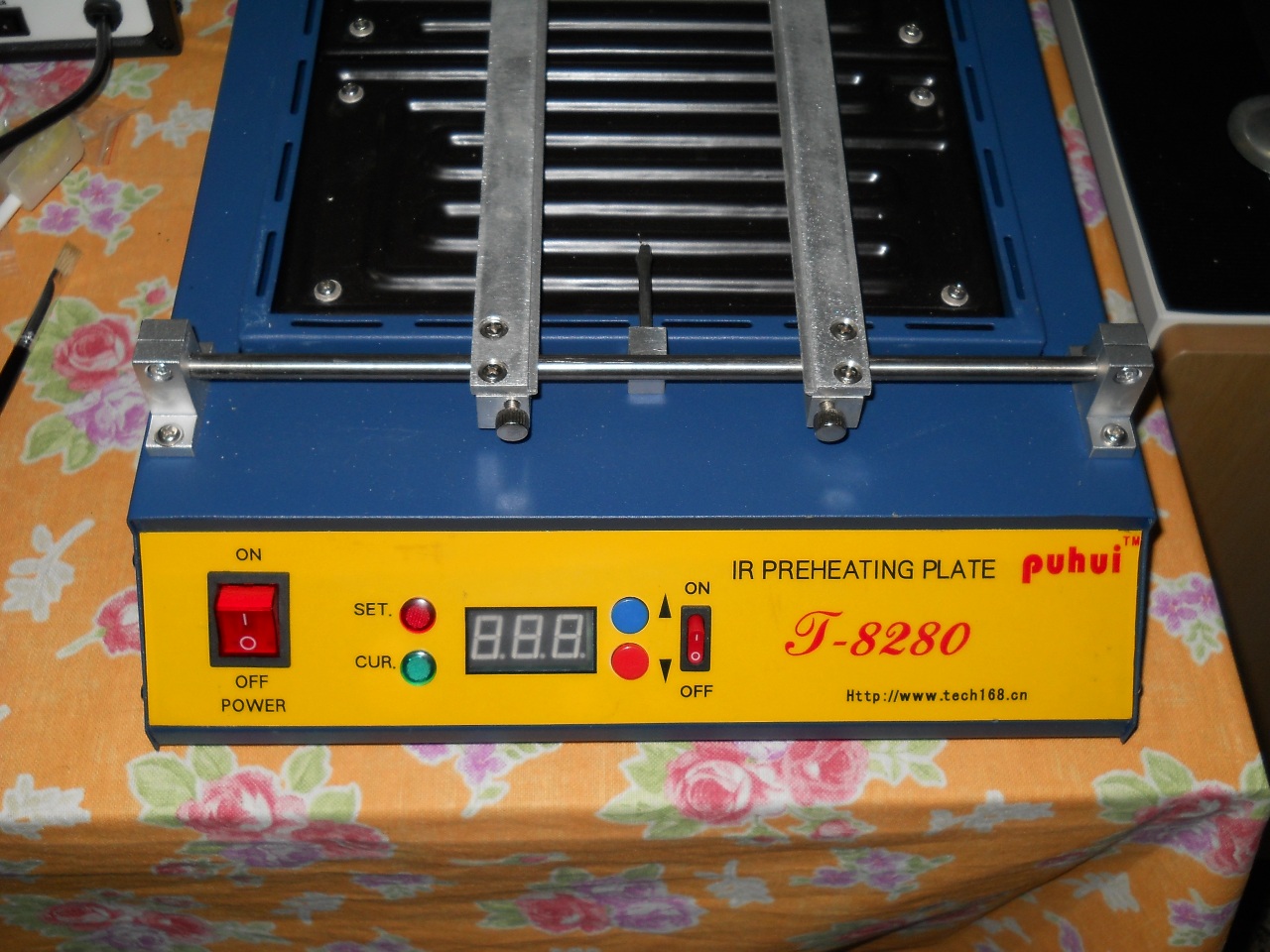

Allegato 15540
Allegato 15541
Allegato 15542
Allegato 15543
Allegato 15544
Allegato 15545
Allegato 15546
Allegato 15547

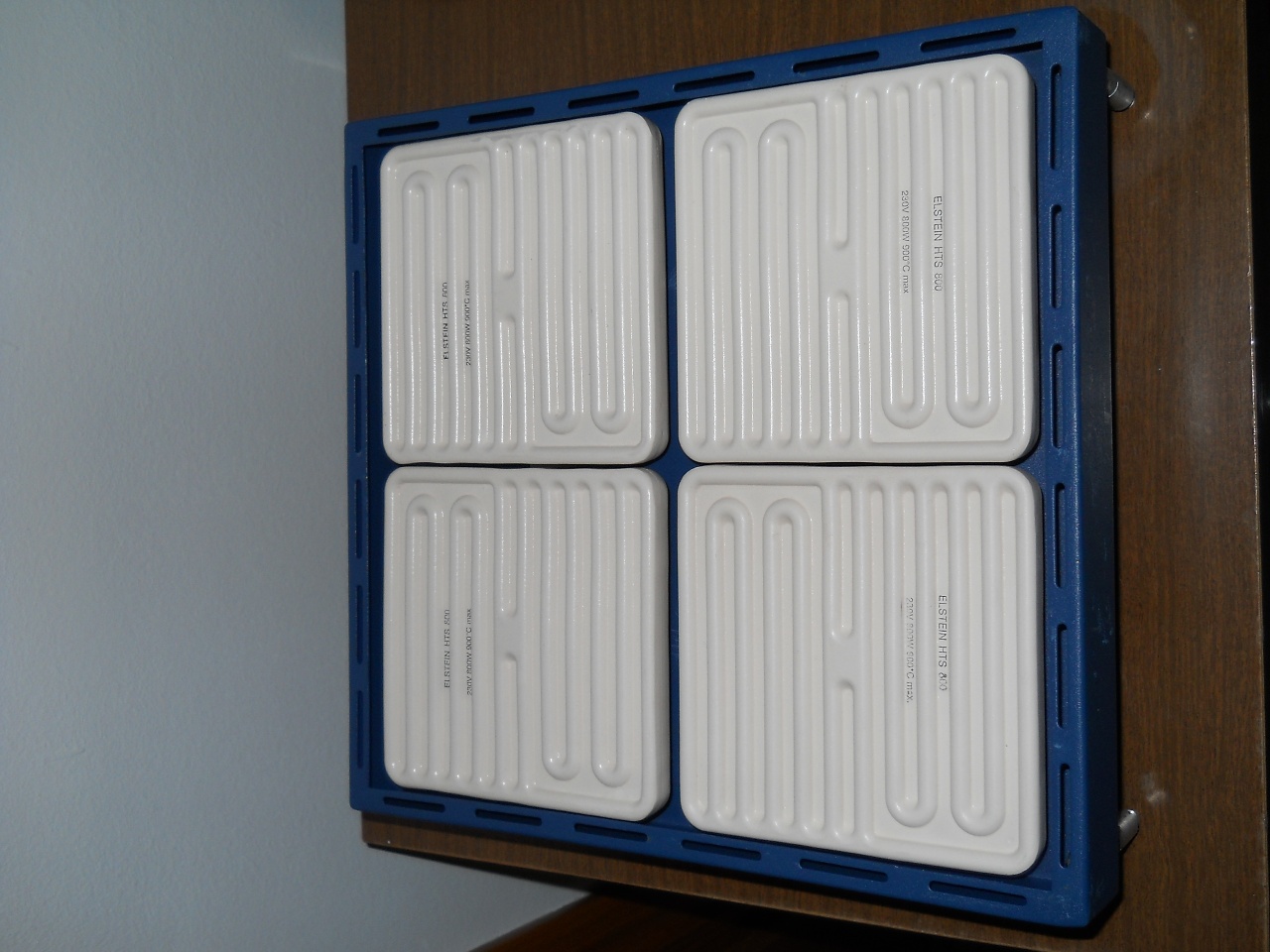

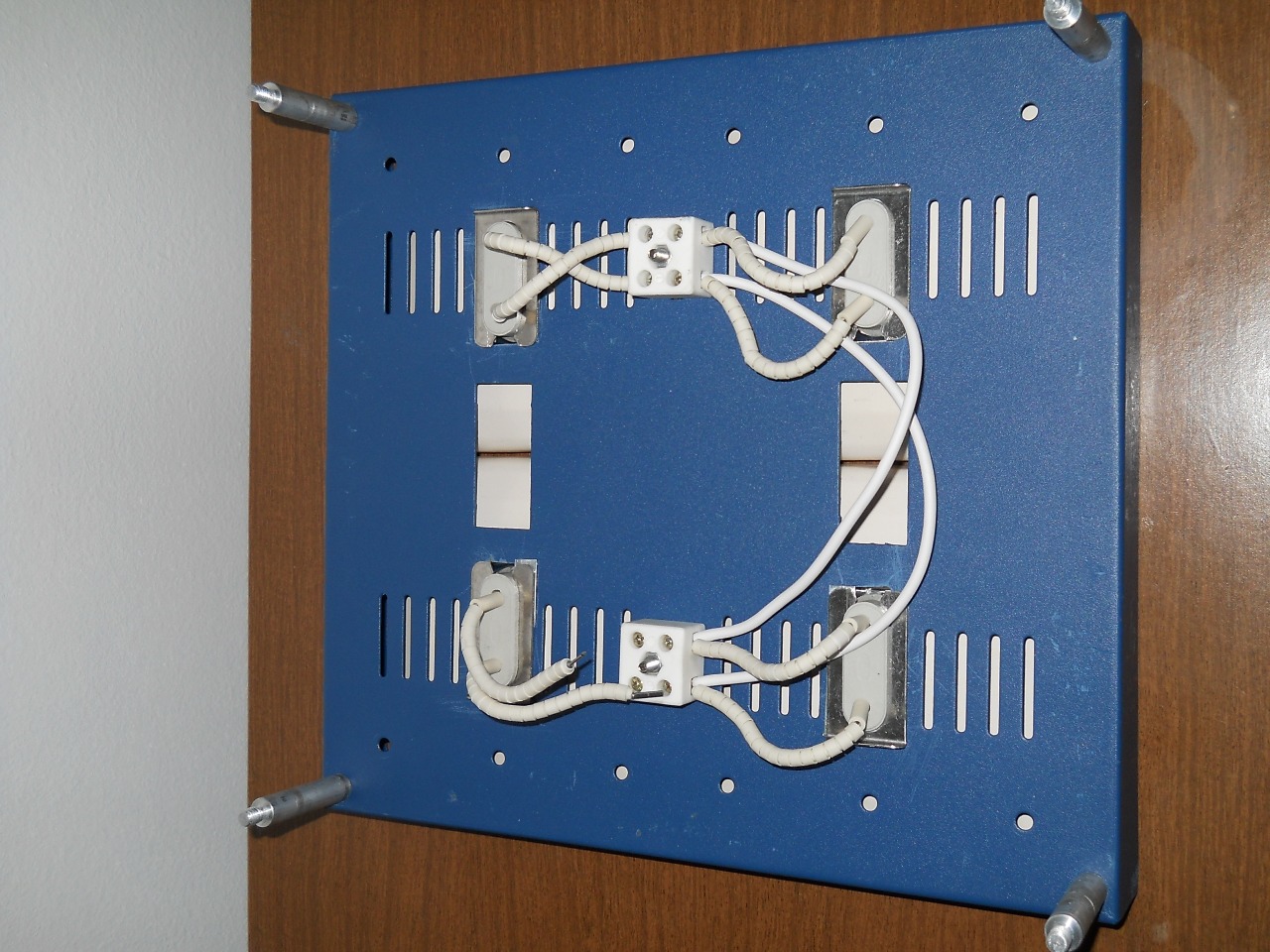

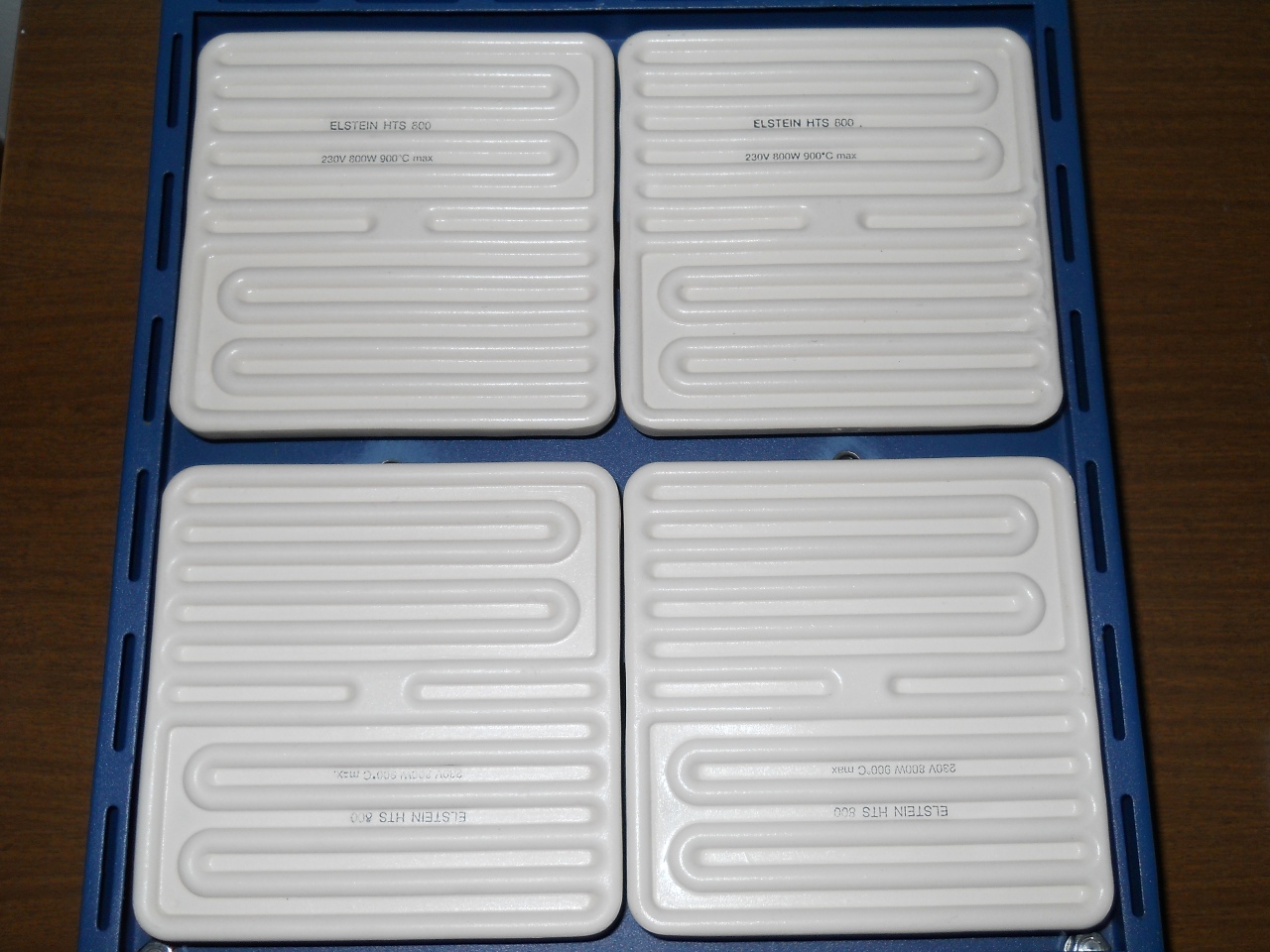

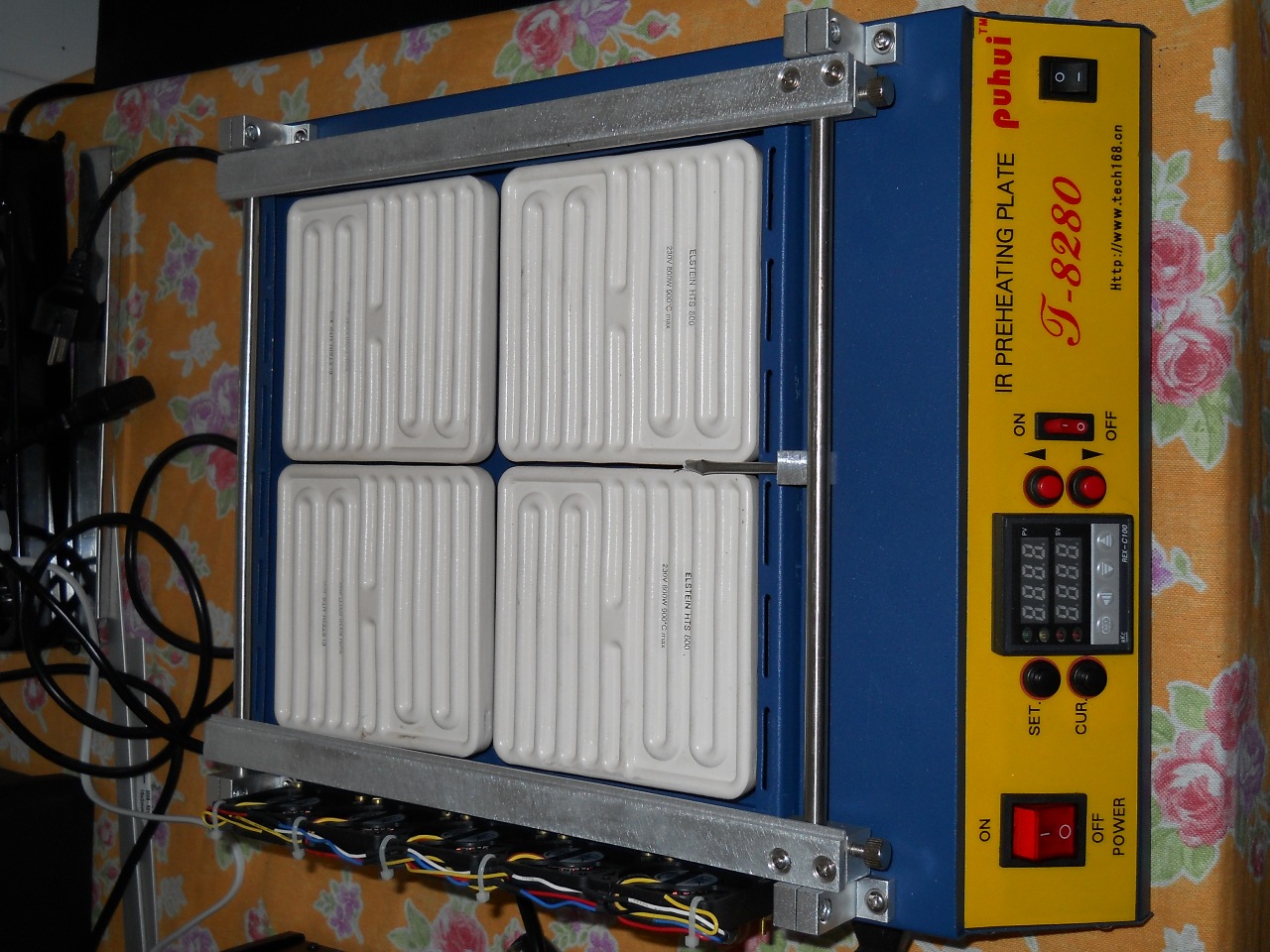

ultimi upgrade sostituzione plates con Elstein 800w

Allegato 15940
Allegato 15939
Allegato 15941
Allegato 15942

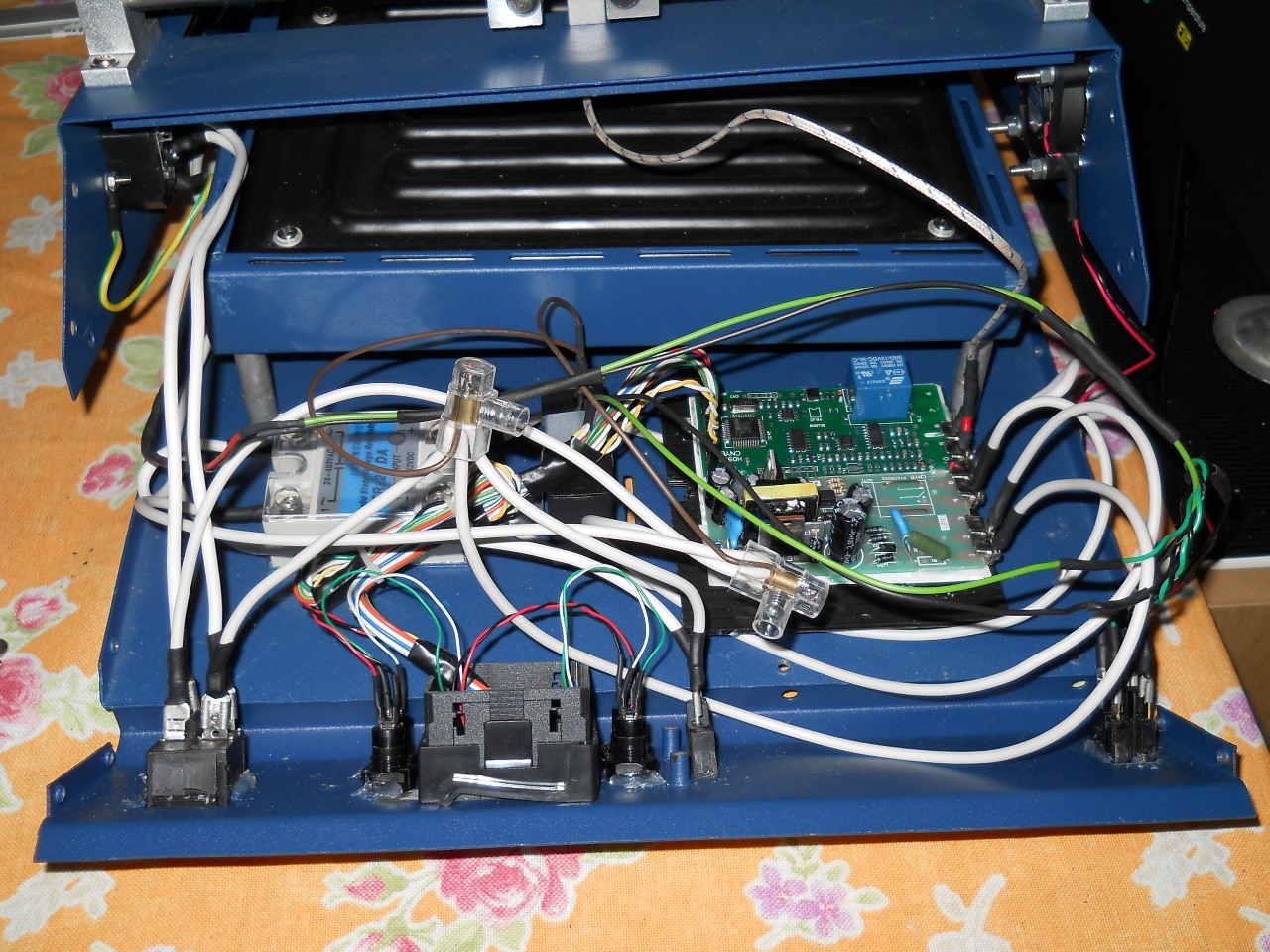

Salve ragazzi, anch'io non ho resistito alla tentazione di modificare il mio puhui grazie alla guida di spyro82, come vedrete dalle foto ho riutilizzato anche la vecchia scheda e il trsformatore per riutilizzare la ventola e il bip all' accensione, con l'interruttore piu' piccolino l'ho utilizzato per far partire le resistenze interrompendo l' imput al rele' ssr. [url]https://imageshack.com/i/0kskfej[/url] [url]https://imageshack.com/i/mrwxk5j[/url]

Spyro mi trovo in difficoltà con il collegamento del rex c-100 al puhui. Posso sapere come hai fatto i collegamenti?

Allegato 18264

qui

Grazie dello schema riguardo alla sostituzione dei tasti sul puhui dove vanno fatti i collegamenti sulla scheda del rex?

http://tapatalk.imageshack.com/v2/14...7516fb9925.jpg

Nessuno sà come posso collegare il display? Ho trovato questa guida ma mi sembra un lavoro sporco questo : [url=http://www.bgamods.com/forum/viewtopic.php?t=1806]Puhui T8280 - C100 Controller Mod • Rework/Station Guides • BGA Mods Rework and reballing support forum[/url]

Che ne pensate

Jotech hai una foto piu dettagliata della 5^ foto. I collegamenti non riesco a capire. Non so dove collegare i pulsanti che hai messo tu e collegati poi sulla scheda dove c'è il display del rex c-100

Purtroppo non ho altre foto e non ho più nemmeno la puhui però i pulsanti che ho aggiunto ai lati del rex sono facili da collegare...ogni tasto sul display del rex tipo set,+ o - hanno sotto un pulsante tattile con due piedini, se smonti il frontalino lo vedi e non devi fare altro che collegare due fili ai due piedini di ogni tasto e poi gli altri due capi li colleghi ai piedini del pulsante che metti tu sul frontale della puhui..in pratica se primi il tasto che metti tu o quello sel display del rex funzionano entrambi
Allegato 18777

Jotech hai uno schema piu semplice per capire come collegare il trasformatore alla scheda del rex c100 perchè c'è un groviglio di fili e non si capisce bene dove vanno a finire


Allegato 18927

Purtroppo l'ho venduta tempo fà ma se ti riferisci al trasformatore 12v non è collegato al rex ma alimenta solo le ventole ed è collegato all'interruttore nero sulla destra

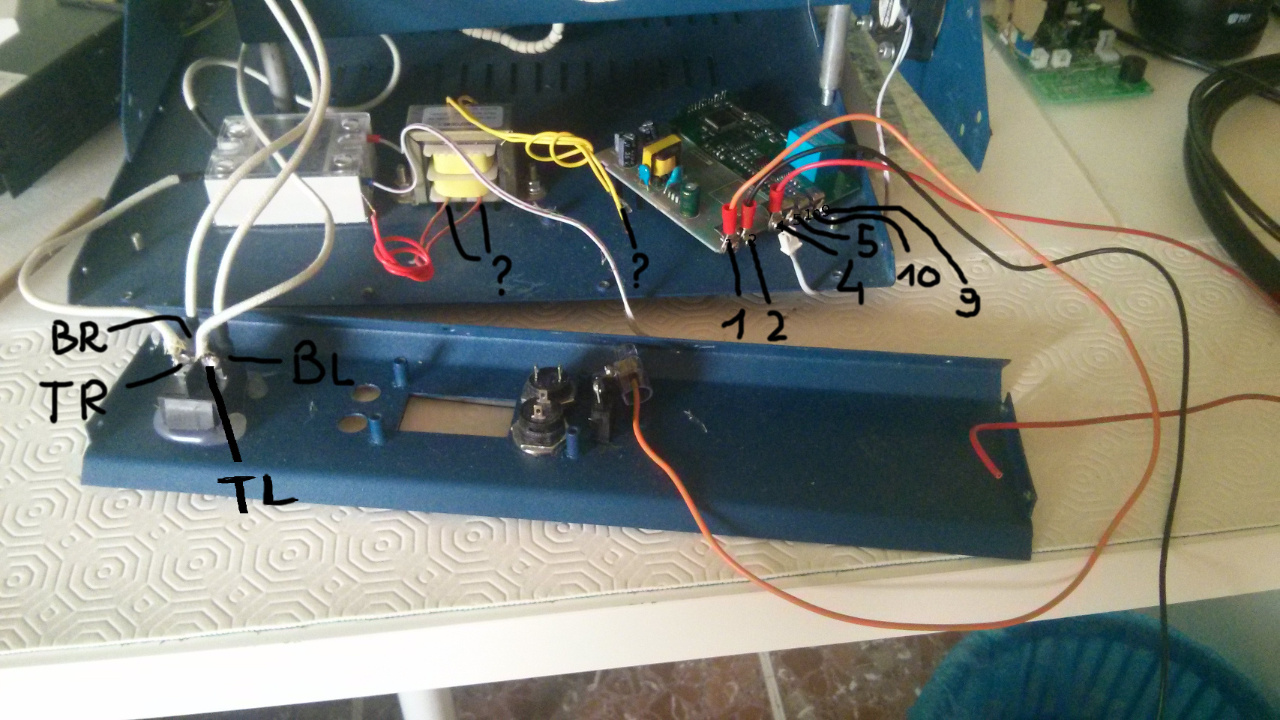

Io intendo dire un po tutto dalla scheda del rex ai mammuth ai gli interruttori vari ecc ecc.

Mi ritrovo esattamente cosi adesso Allegato 19051

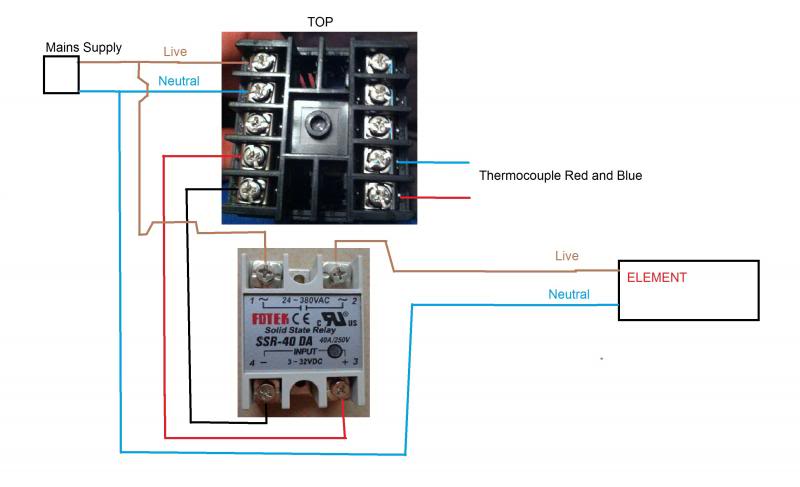

il trasormatore con i fili gialli e rossi lo puoi togliere che non ti serve più...poi per i vari collegamenti segui questo schema (il numero 3 è il 4 sul rex):
[URL="https://www.dropbox.com/s/a254pns5c4bwryu/rex%20c100.jpg?dl=0"]https://www.dropbox.com/s/a254pns5c4bwryu/rex%20c100.jpg?dl=0[/URL]

Forse volevi scrivere il numero 3 è il 4 sull'ssr come da schema, correggimi se sbaglio

4 e 5 del rex vanno sulle due morsettiere input dell'ssr...

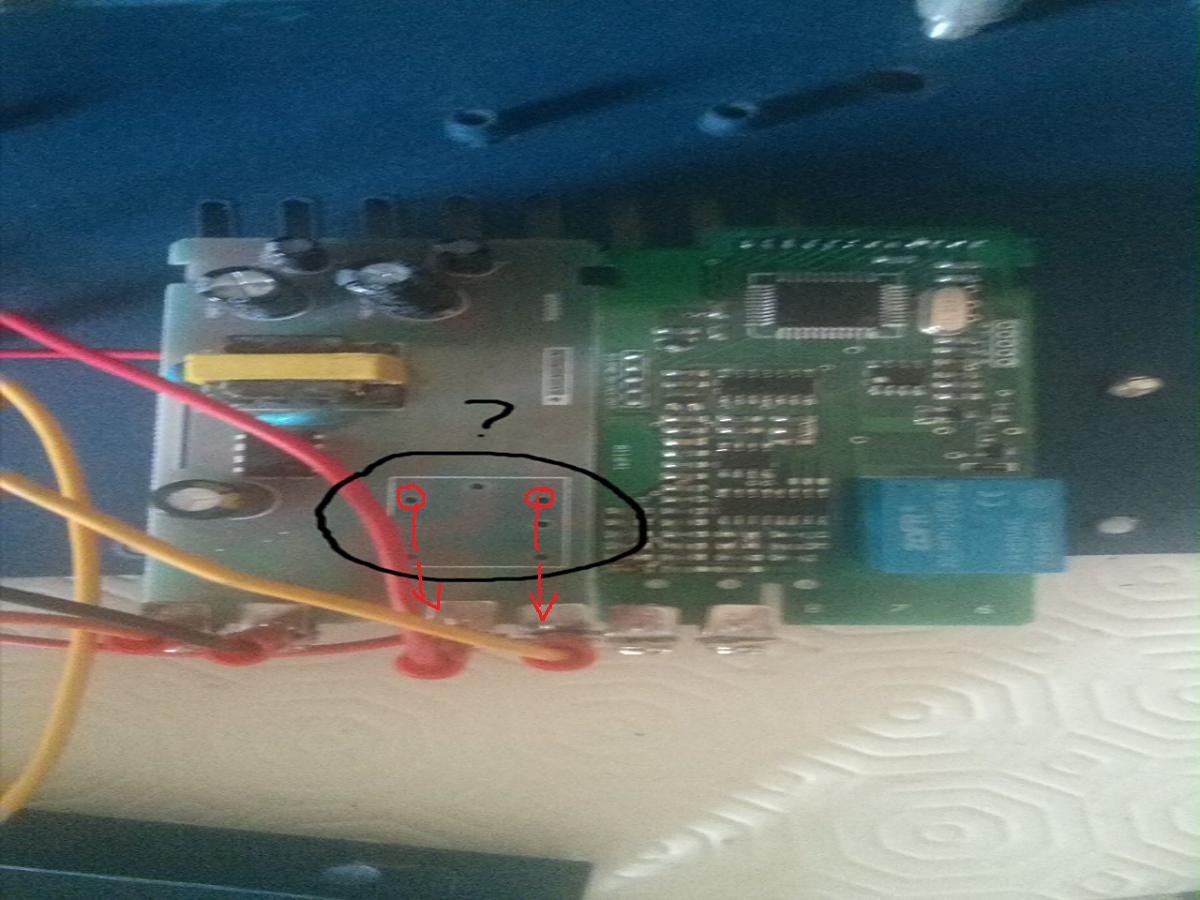

L' 1 e il 2 del rex non hanno polarità se collegati alla presa corrente del puhui giusto? Posso collegarli anche tra di loro con un mammuth e far partire un terzo filo che va alla presa della corrente??? Altra cosa il relè che ho tolto dalla scheda del rex come devo ponticellare le piazzole?

si 1 e 2 non hanno polarità...ad esempio il filo 1 che viene dalla presa del puhui metti un mammuth e ci colleghi un filo che và alla morsettiera 1 del rex e un altro che và alla morsettiera 1 del'ssr...il 2 che viene dalla presa del puhui invece metti un altro mammuth e ci colleghi un filo che và alla morsettiera 2 del rex e un altro che và ad uno dei due fili delle piastre, l'altro filo delle piastre poi lo riporti alla morsettiera 2 dell'ssr...per quanto riguarda i ponticelli guarda le piste sotto devono proseguire da dove ti ho cerchiato in rosso fino alle morsettiere..metti un filo da un foro all'altro e salda
Allegato 19091

Il ponticello di destra come mi hai segnato tu deve prendere anche la piazzola al centro o no?Non si capisce tanto bene.

fai una foto della parte di sotto..dovrei vedere le piste sul circuito per essere più sicuro....
