[RISOLTO] Domanda Ic BD9897FS

[Jotech]

Salve ragazzi

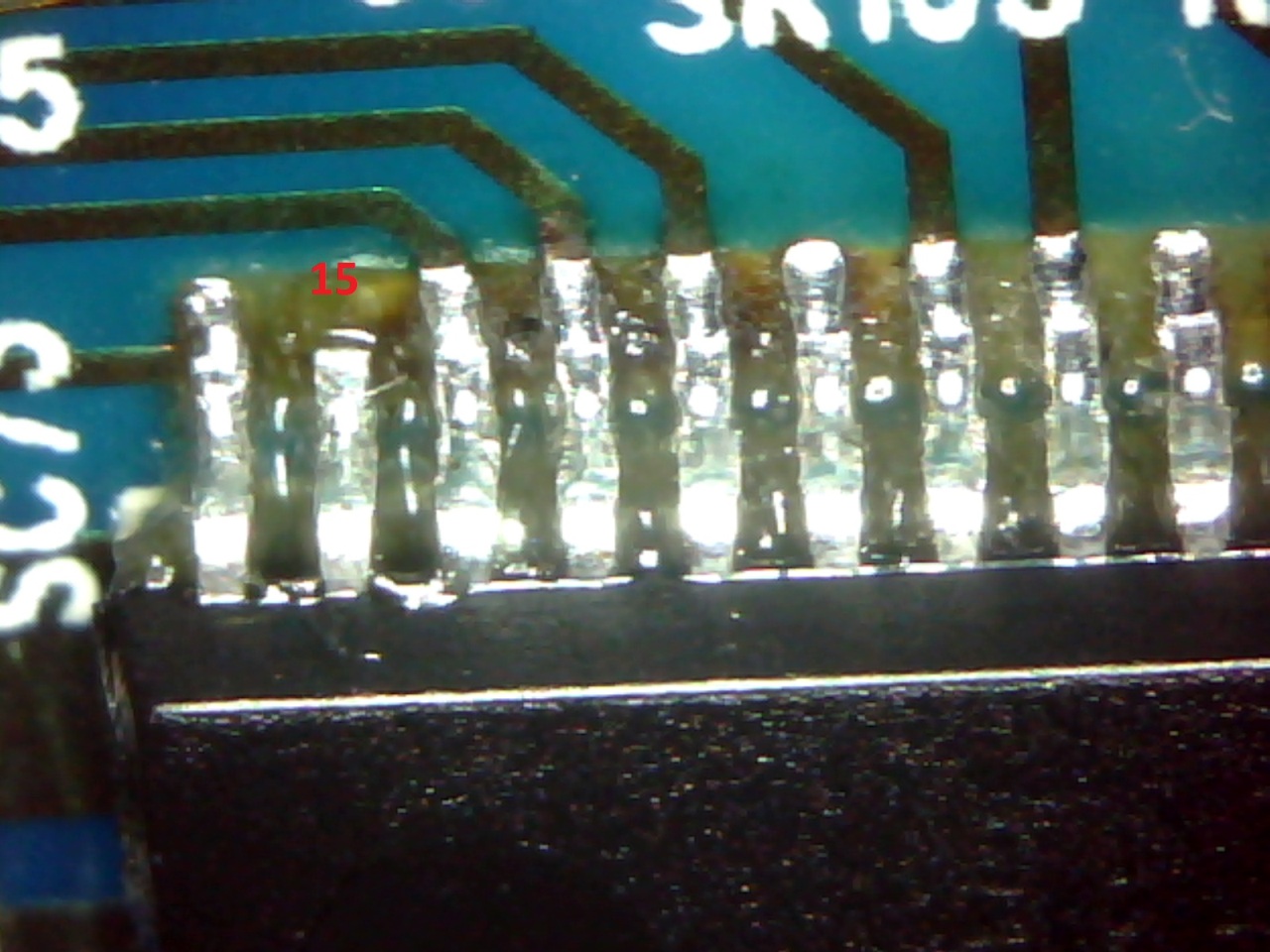

ho bisogno di un vostro consiglio, ho preso un kit per riparare un inverter di un lcd philips e comprendeva l'ic bd9897fs e quando ho tirato via il vecchio è partita la pizzola del pin 15 però vedendo il datasheet e la pcb quel pin muore lì..ho provato a risaldare tutto lasciando il pin senza toccare su niente però non funziona..secondo voi quella piazzola faceva tipo da massa per quel pin?? cosa potrei inventarmi?
grazie a tutti

[liberty87]

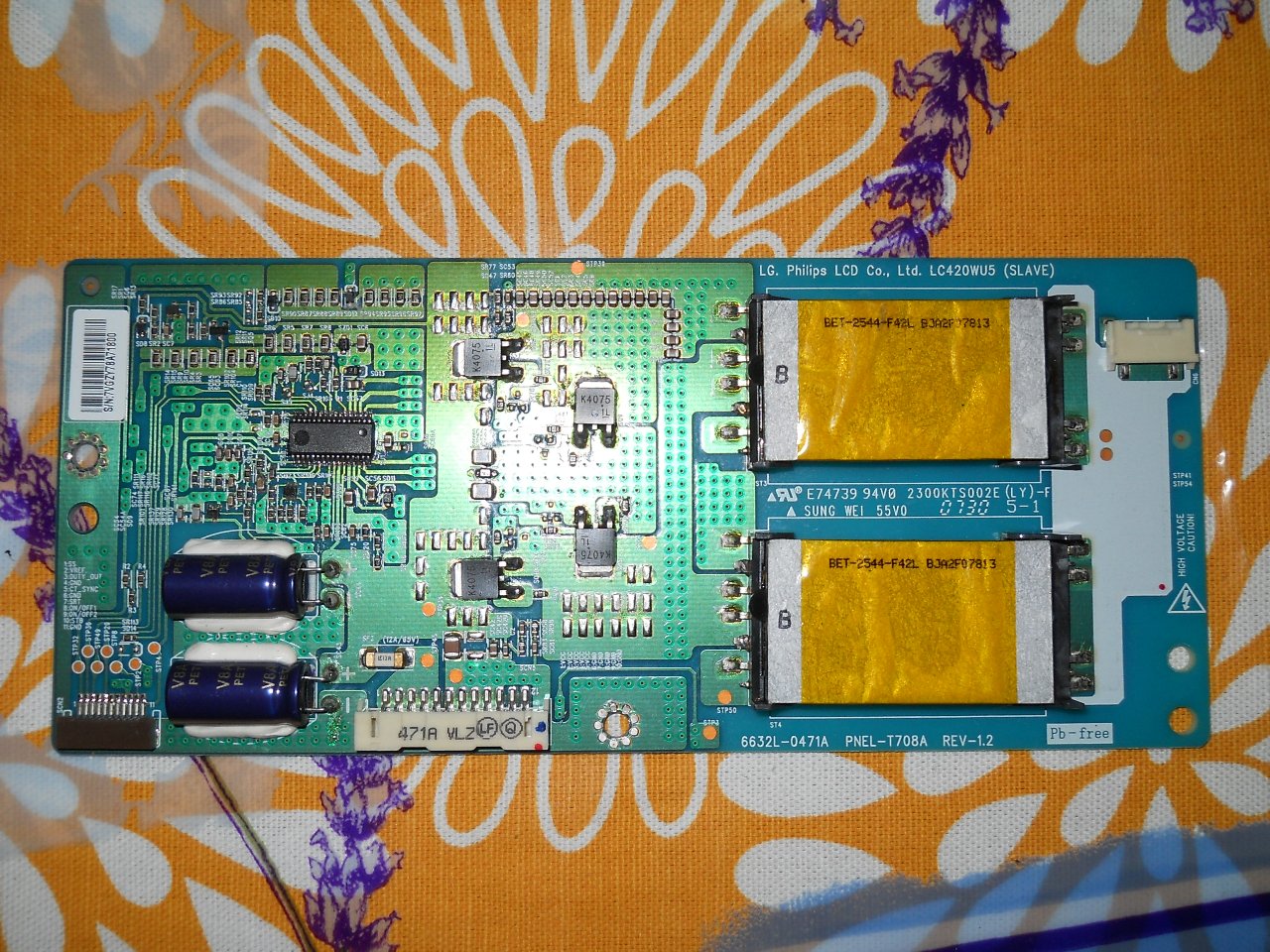

Posta qualche foto

[Jotech]

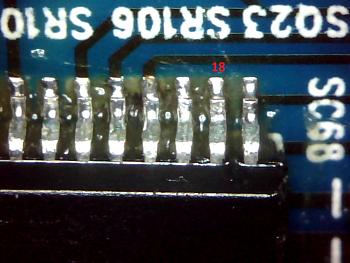

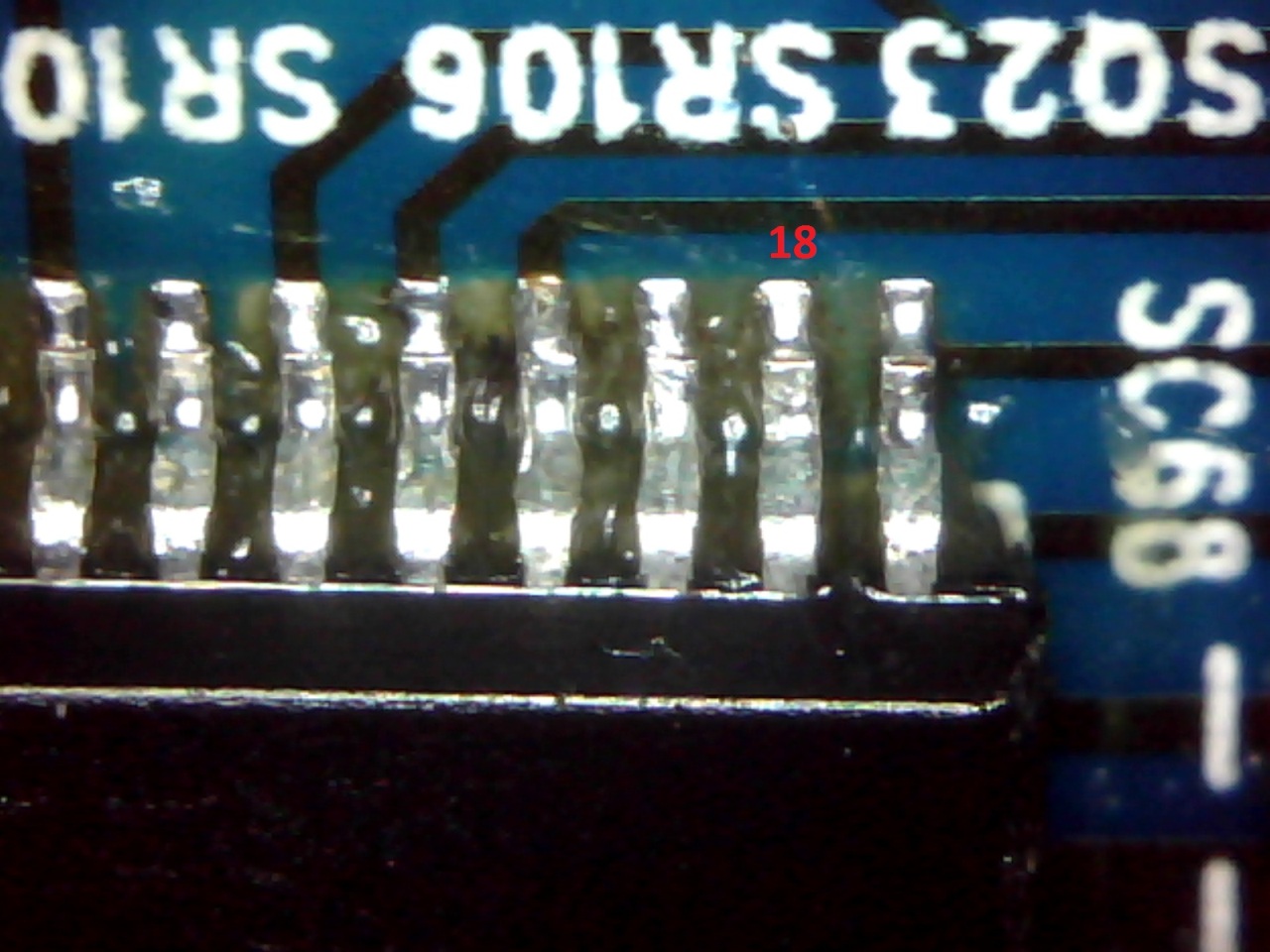

ho fatto la foto anche al pin 18 che si trova nel lato opposto e ha la piazzola che muore lì come quella del pin 15

[liberty87]

Adesso che problema ti da? Lo stesso di prima della sostituzione?

[Jotech]

in pratica questa tv di inverter ne ha due a cui vanno sostituiti gli stessi componenti..collegandoli separatemante l'altra dà segni di vita questa invece no..quel piedino deve avere una massa secondo te?

[liberty87]

Hai il datasheet?

[liberty87]

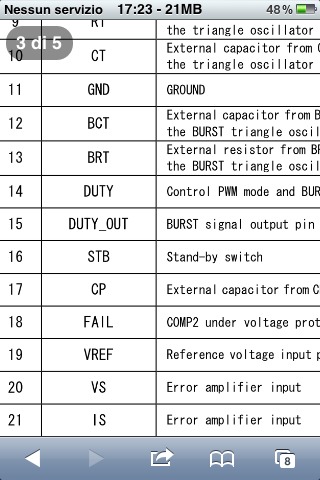

Il pin 15 di quell'integrato sicuramente è collegato da qualche parte come puoi vedere da denominazione dei pin del datasheet vedi allegato

[Jotech]

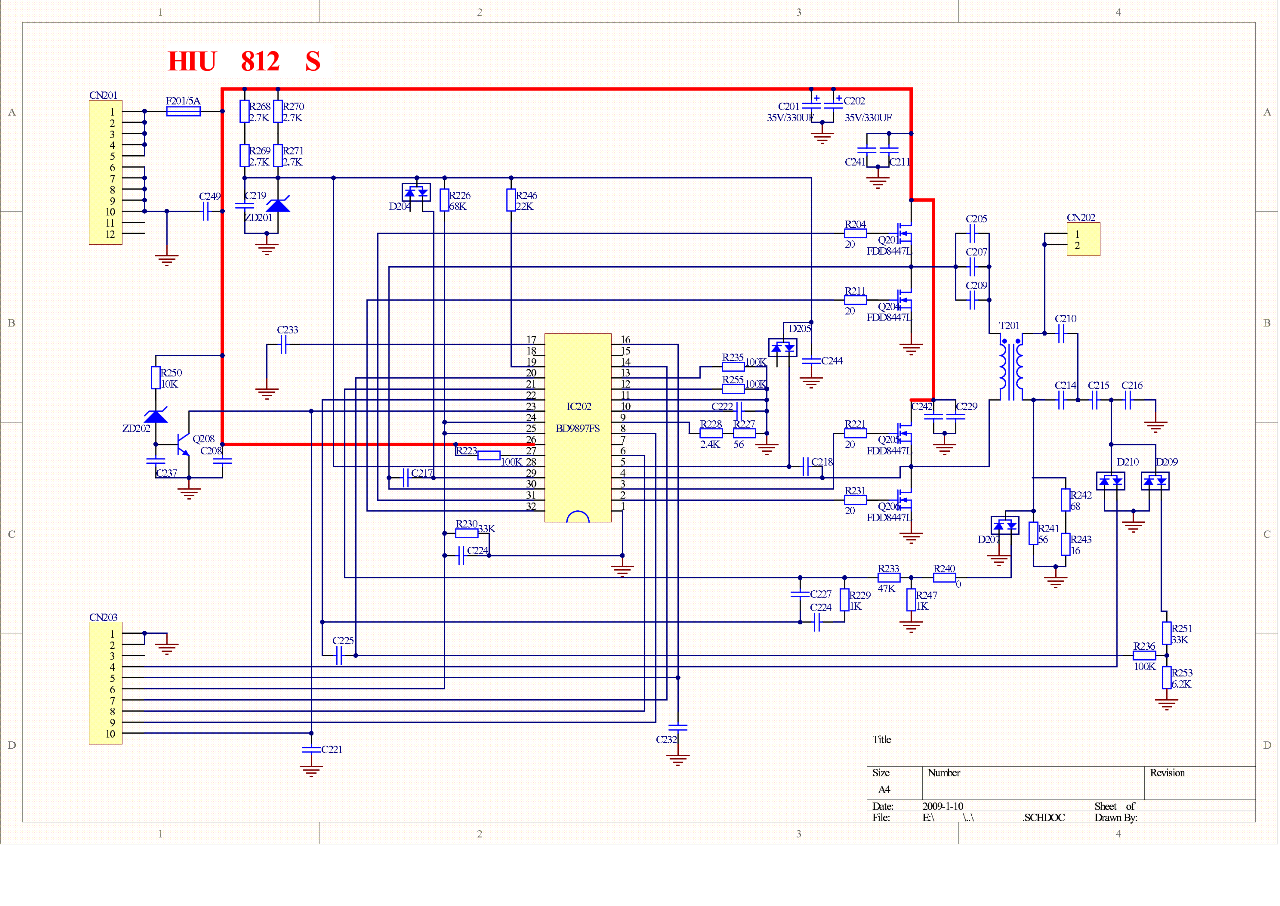

infatti anche io ho pensato che da qualche parte và ma non si vedono le piste..ti allego uno schema di un inverter dove viene usato anche quel tipo di ic guarda i pin..non riesco a capire dove vanno a collegarsi..quello che ho i collegamenti sono simili

[liberty87]

Ma scusa visto che monta due schede di questi inverter xke non fai dei controlli incrociati?

[Jotech]

purtroppo gli inverter hanno schemi differenti...cmq neanche a farlo apposta lo schema che ho postato prima è proprio lo shcema dell'inverter che ho l'ho appena scoperto...ora magari ci vorrebbe qualcuno che ne sappia un pò di più di schemi elettrici però a me sembra collegato alla massa il pin 15

[pocoyo2]

Dalla foto se la ingrandisco non si capisce niente..

Inviato dal mio GT-N7000 con Tapatalk 2

[Jotech]

è rimasto il flussante sotto i piedini ho provato con l'acetone e lo spazzolino ma non viene via del tutto

[djsaso]

Ma scusa visto che monta due schede di questi inverter xke non fai dei controlli incrociati?

se sono uno master e uno slave non funziona

[djsaso]

è rimasto il flussante sotto i piedini ho provato con l'acetone e lo spazzolino ma non viene via del tutto

leggo adesso questa discussione, ma non ho capito esattamente che problema da, fammi capire, magari posso aiutarti...

[Jotech]

ho una tv philips che ha due inverter e non funzionavano più così ho preso dei kit su ebay per ripararli ma staccando il BD9897FS è venuta via la piazzola del pin 15...l'altra scheda pare dare segni di vita questa invece no e mi è venuto il dubbio potesse dipendere da quel pin che non tocca su niente...pocoyo2 ha provato a guardare le foto ma siccome ci sono residui di flussante non si vede un granchè...se riuscissi a toglierlo del tutto le foto verrebbero meglio...

[liberty87]

Ma in questo kit cosa c'era?solo gli integrati?

[Jotech]

C'era un integrato bd9897fs un diodo 33v e quattro mosfet to-252

[djsaso]

ho controllato un po di inverter che ho qui ma non ho trovato quella come la tua. Il problema quale è? accende e poi si spegne? non accende proprio?

[Jotech]

non accende proprio

[djsaso]

non accende proprio

a ok, hai provato a controllare l'alimentazione e BL ON?
