tre amici che a breve si iscriveranno su questo forum, non sono male
Scusa Saso, ma ora come si fa con i componenti? Ci vorrebbe una lista..
Per i condensatori chi ha un tester smd? :(
bellini ci penso io! alla fine basta vedere il datasheet del max!

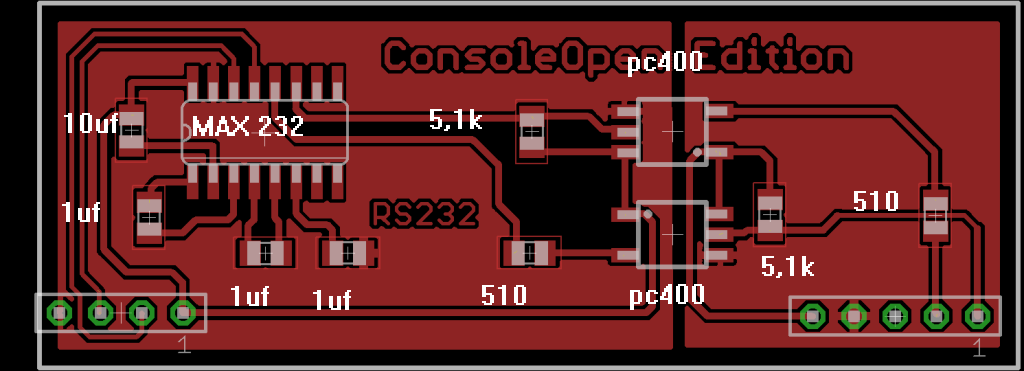

ecco qui!
Allegato 10810
EDIT
tranquillo, nel datasheet c'è scritto tutto ;)Citazione:
Originariamente Scritto da pocoyo2
No li capisco questi cinesi vanno anche a risparmiare su uno schedino da due lire, differenza al pubblico tra un pc410 con e senza RS232 (5 euro)...
Io invece li capisco....domani usciranno con NUOVA HONTON 393!!! Controllo via seriale anche del bottom!!! 150€ in più.....chiamali scemi....
vi comunico che ho riparato la seconda rs232 e che adesso proprio in questo momento sto visualizzando il grafico in corso sul pc. Lunedi andro a comprare un max232, era fuso quello nella zona di ricezione, infatti la macchina rispondeva all'impulso ma non ritornava le informazioni.

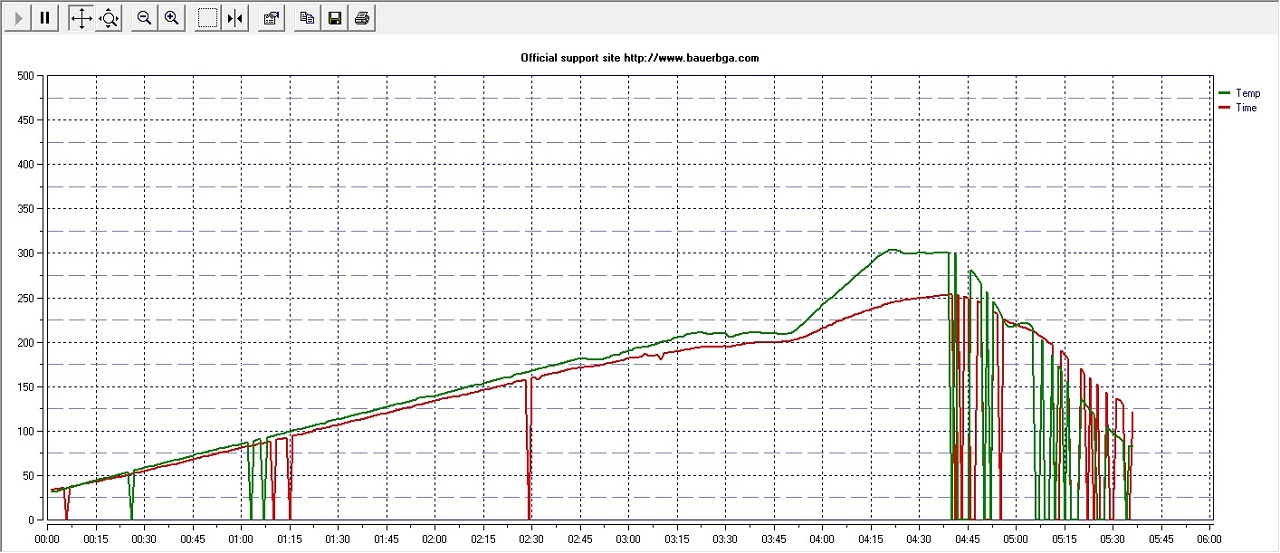

ecco l'instabilità del grafico
Allegato 10833

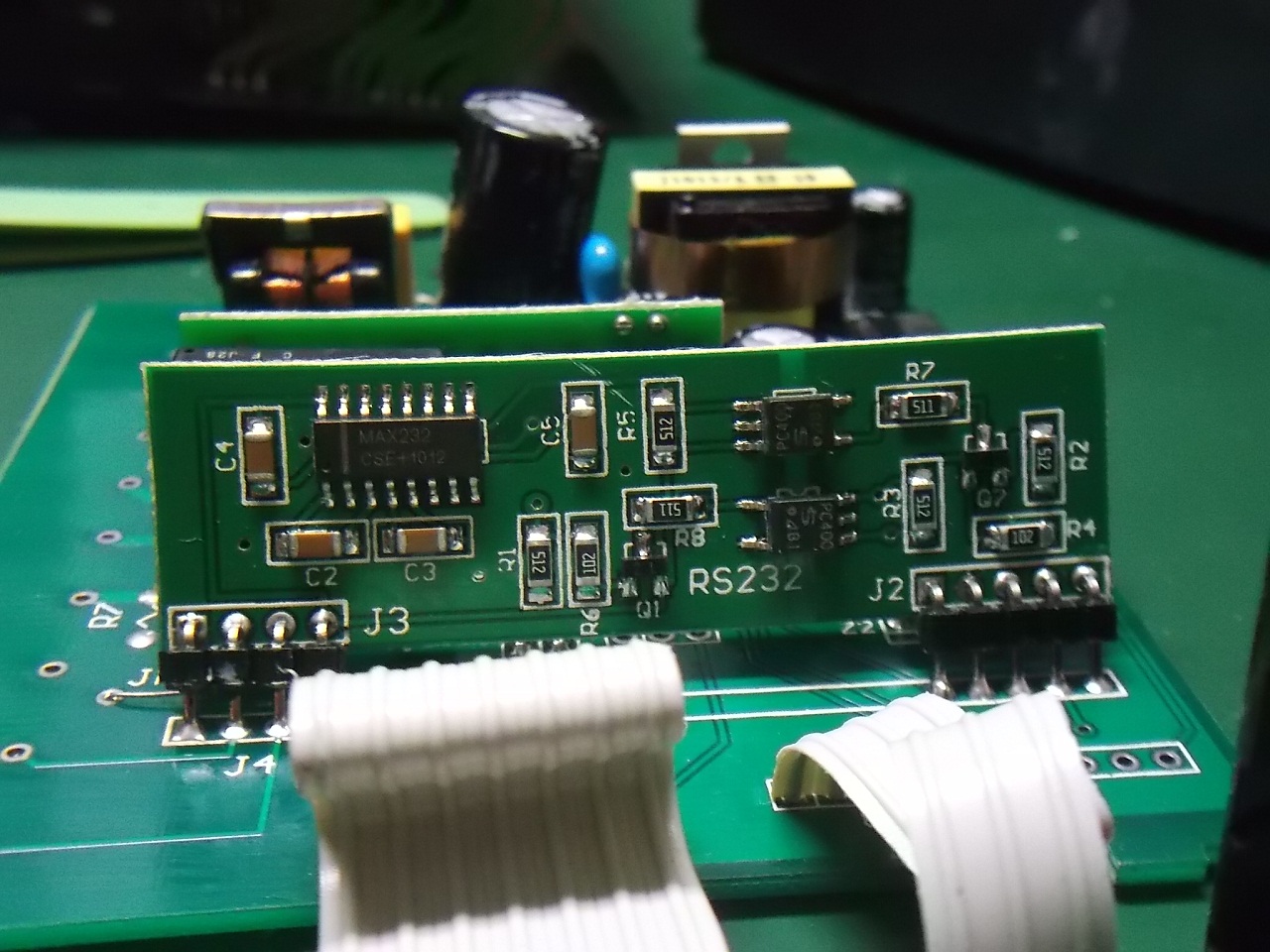

che ne dite se cloniamo meglio questa?
Allegato 10834
Vai!! ;) .
Qualcuno chiedeva se era possibile convertirlo in usb io penso proprio di si basta usare un CP2102 e pochi altri componenti giusto un paio di resistenze il resto è tutto integrato quarzo compreso e potrebbe sostituire il max232 si deve solo verificare l'uscita se combacia ma presumo di si essendo un convertitore usb-ttl-rs232.
sono tornato dalla discoteca 10 minuti fa, ho messo la lucetta alla splintercell per non svegliare nessuno e ho montato una rs232 con maxTHT, condensatori elettrolitici ecc.. insomma ho costruito la rs232 e ho lasciato invariato lo stadio finale, risultato? va una bomba :D adesso sistemo la schedina e magari le faccio realizzare in produzione industriale :)
domani vi posto il grafico, scusate per l'ora tarda....
E pensare che ci avevi sbattuto la testa tempo fa! Meno male che abbiam risolto :D
alla fine è una rs232, unica cosa non ho capito lo stadio degli optoisolatori..... cioè so il principio ma non ho capito come ragionano in questo caso.. mha cmq che soddisfazione :DCitazione:
Originariamente Scritto da -Criscros-
non vedo l'ora di farvi vedere la mia scatoletta di pcb :P ahahhaha
Io non vedo l'ora di montarla :D bravo!
io vado a ninna :) buona notte a voi e allo staff :DCitazione:
Originariamente Scritto da -Criscros-
In discoteca hai avuto l'illuminazione?!
a dire la verità un po prima, e se non arrivavo a casa avevo sempre l'idea in mente che dovevo attuare XD aahahahhahahah ho aspettato 3 ore per poi arrivare e andare in laboratorio :)Citazione:
Originariamente Scritto da chojin

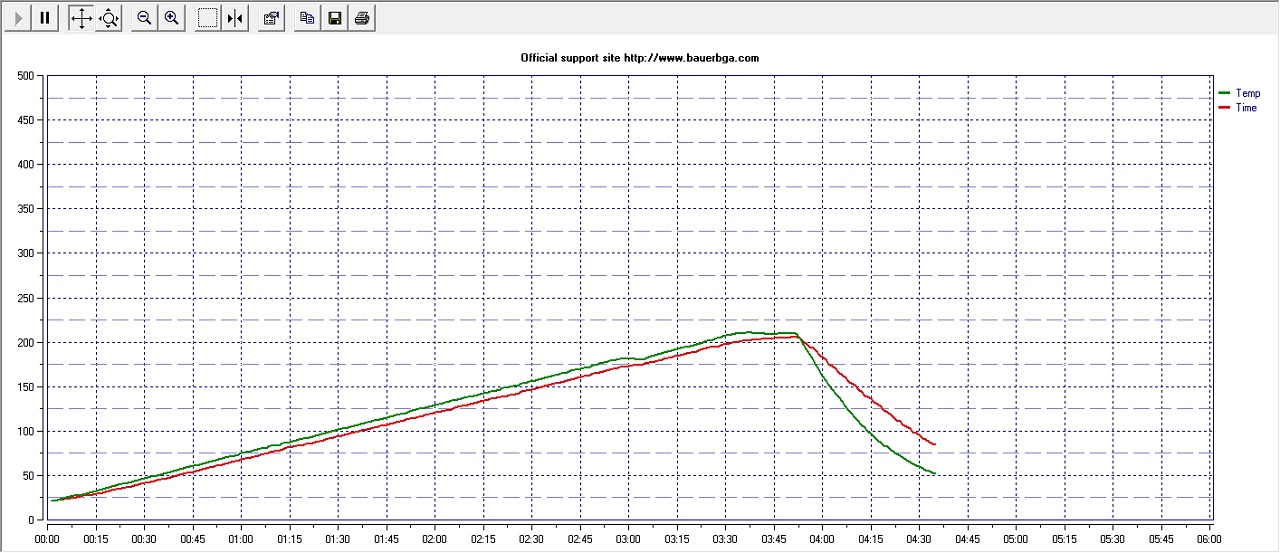

come promesso ecco la stabilità del grafico, notate sfarfalliamenti?! :D
Allegato 10844
adesso si che si ragiona ;)
Detto di sabato sera è tutto un programma.. è bionda o mora? :)Citazione:
Originariamente Scritto da -Criscros-
