Sarà perché il mio è uno dei primi esemplari. Probabilmente si sono resi conto che era richiesto come controller e lo hanno reso non clonabile facilmente. Hai capito sti cinesi, copiano e non vogliono farsi copiare. Ma sei sicuro che sul tuo i componenti sono abrasi?Citazione:
Originariamente Scritto da djsaso
lo sai, tu sei il nostro PCBBARO di fiducia :D ahahahCitazione:
Originariamente Scritto da pocoyo2

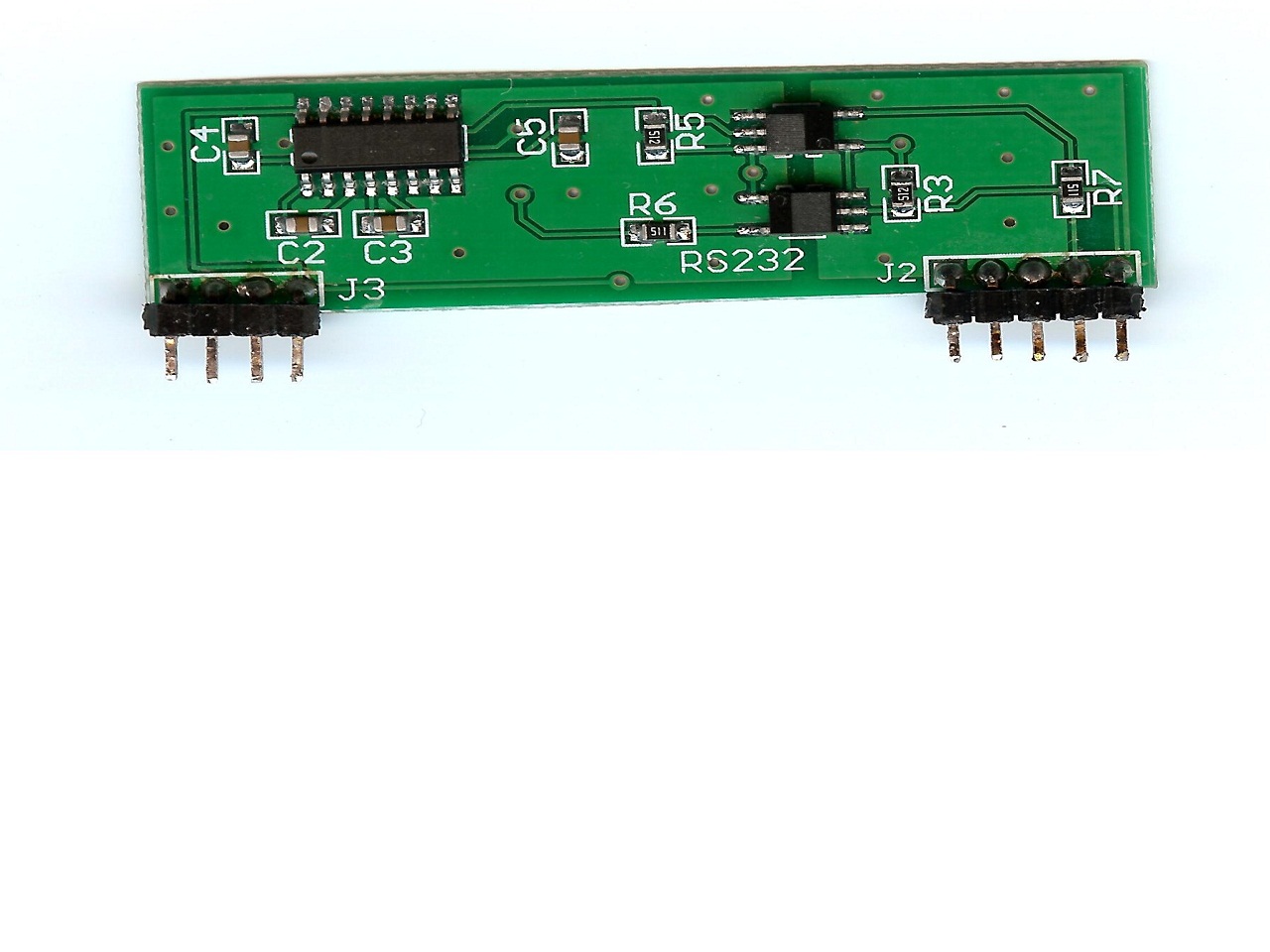

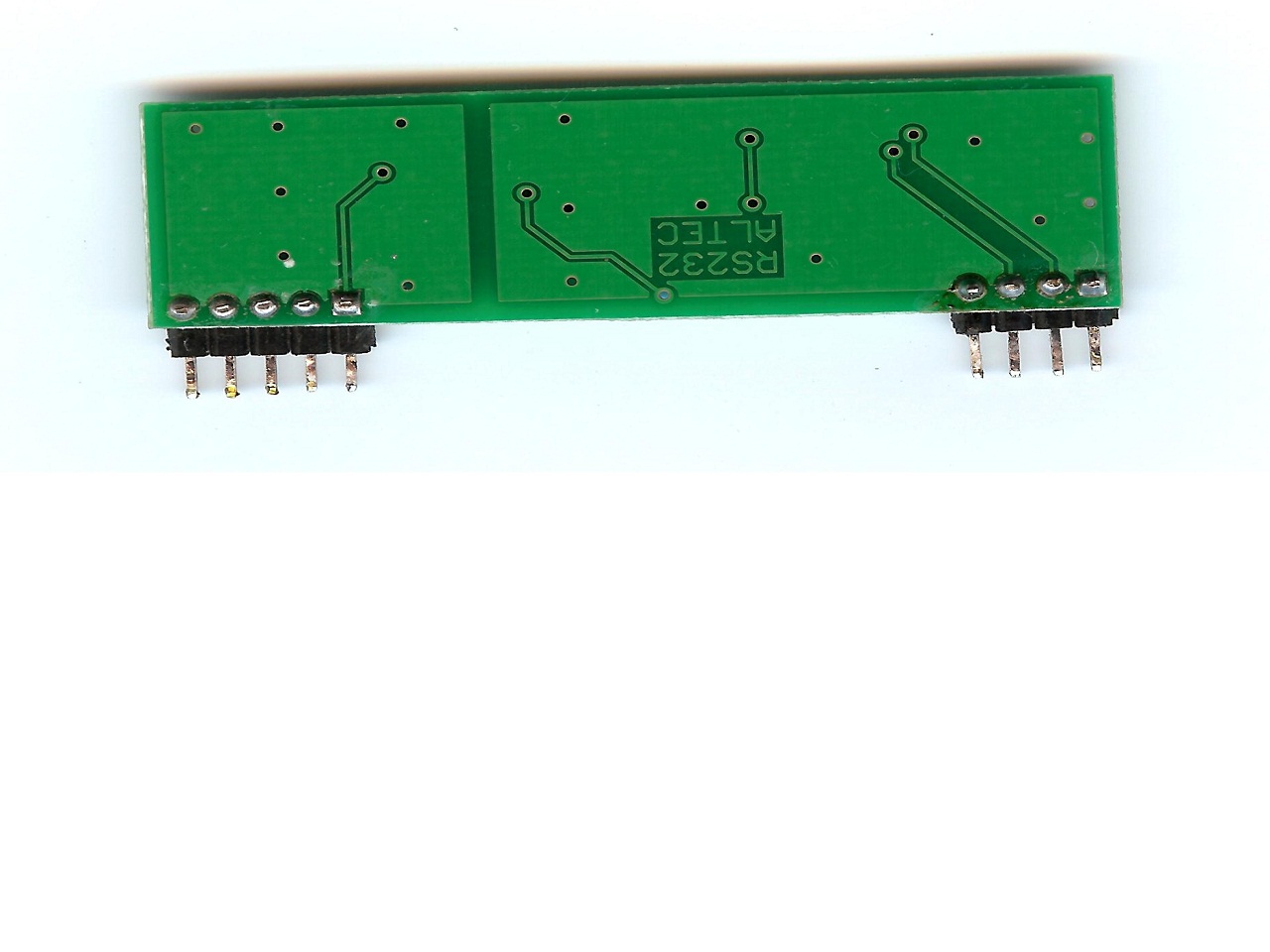

ecco qui il fronte e retro con i componenti :)
Allegato 10783Allegato 10784
volendo possiamo anche clonare l'altra rs232 che mi sembra migliore, ha qualche componente in + e funziona molto bene :D
E il microcontrollore con che file lo programmi?
Il max232 non va programmato. Credo
esatto è semplicemente un integrato che si usa proprio per queste applicazioni su rs232 :) cmq vi comunico che ho staccato i pessi e sto digitalizzando la pcb :D rullo di tamburii!!! :DCitazione:
Originariamente Scritto da pocoyo2

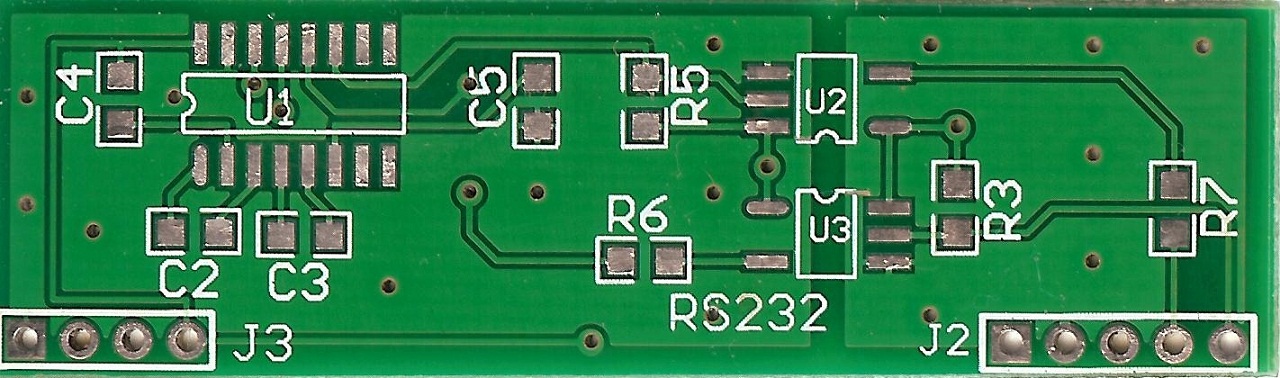

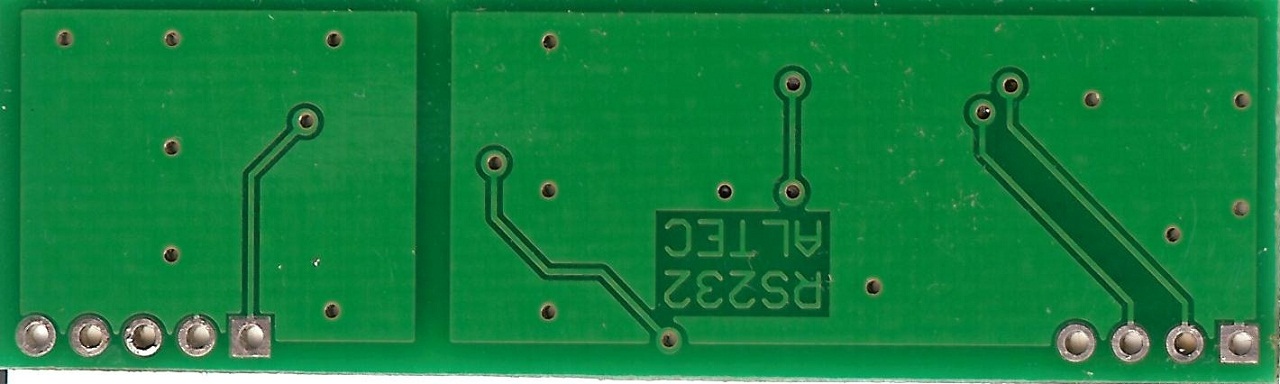

ecco a voi, si capisce qualche cosa? :P
Allegato 10791Allegato 10792
In pausa pranzo vi faccio la sorpresa!
Ps: saso mostruoso!!!
sisi, lo so lo so, sono troppo bravo, certe volte mi meraviglio di me stesso :P ahahahhahaahCitazione:
Originariamente Scritto da pocoyo2

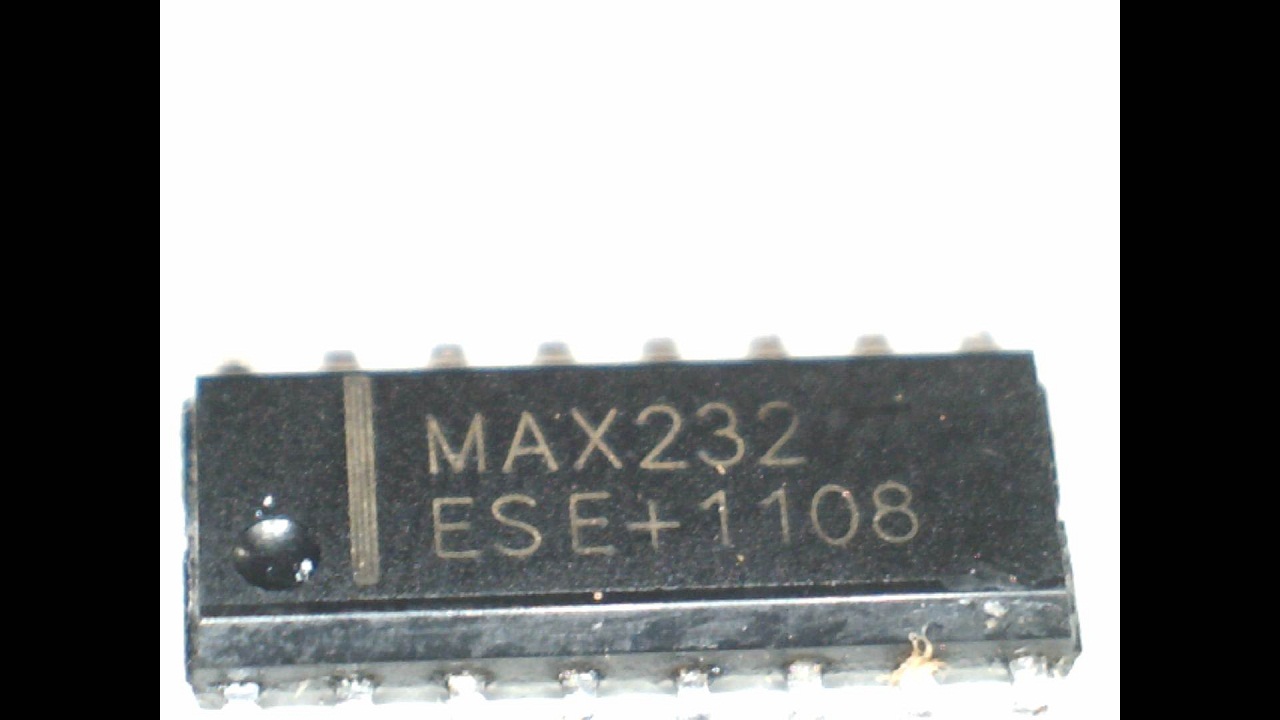

questo è il max232
Allegato 10794
cmq come l'idiota io avevo già visto che gli optoisolatori erano pc4100. C'è la sigla nell'altro e la scheda è pure diversa ha dei transistorini. Stavo sicuramente ubriaco....

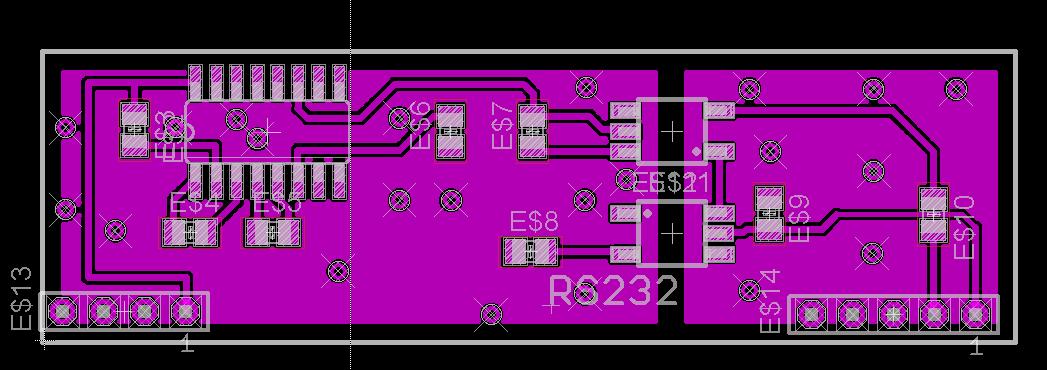

In lavorazione...
Allegato 10797
adesso siamo diventati noi cinesi! :D ahahhahahaCitazione:
Originariamente Scritto da pocoyo2

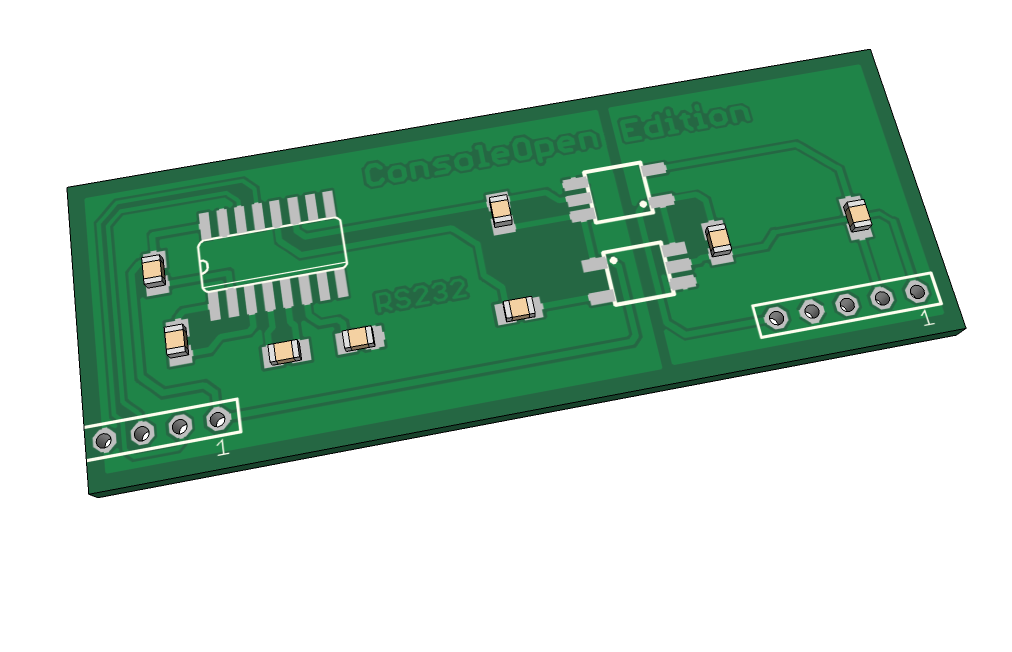

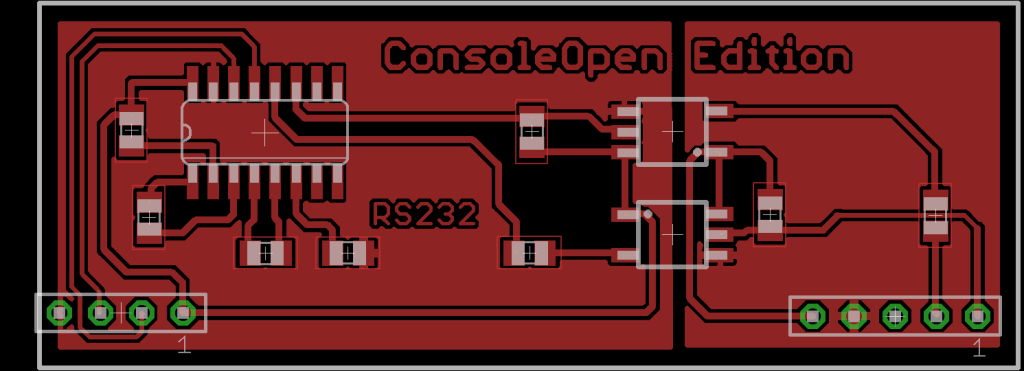

Completato.
Ovviamente ho dovuto riconvertire la board ad una sola facciata, dato che non ho PCB 2-sided...
Allegato 10800
Allegato 10798
Allegato 10799
Vai a cagare, io ci metto una settimana a fare quelle merdine microscopiche e tu in poche ore hai completato quella. :D
Sei un grande! :D
Interessante, ma per fare questi lavori. Bisogna sbrogliare il circuito oppure lo fa il software?
Nel caso specifico ho fatto direttamente la PCB, quindi a mano. Se parti da uno schema elettrico puoi anche fare lo sbroglio automatico ma a me non piace il risultato..
@zeruel85: se io dovessi per caso fare un downgrade PS3 ci metterei suppergiù un mese..
grande zio lori! :D mi metto subito a produrla in casa :) tra un po vi posto le foto. Per il pdf defo fare qualche particolare impostazione?
Il pdf dovrebbe già essere 1:1
Ovviamente se usi stira e ammira devi farlo a specchio! ;)
Appena posso ne farò una pure io.. Comunque ho dovuto ingrandirla un pò la basetta per via della singola faccia. Dovrebbe essere ok ma non ho ricontrollato le connessioni 5 o 6 volte come il mio solito.
Diciamo che non è definitiva, va
mi basta che funzioni :D io le ho controllate e sono tutte ok. Adesso la stampo, però devo vedere come specchiarla con il pdf...Citazione:
