Buona pasqua a tutti, anch'io grazie a spyro82 ho acquistato questo fornetto cuocitutto e per ora ho fatto delle prove di rimpallinatura di alcuni chip senza il rex c100 e devo dire che funziona alla grande, la ditta di questo fornetto sta incrementando i guadagni con noi:chuncky:
ciao a tutti, oggi finalmente mi sono arrivati il rex100, il relè e la termocoppia presi in kit da cina. ho preso anche il fornetto ovviamente ed ora devo montare il tutto, però ho qualche domanda da farvi.
il rex mi è arrivato con un condensatore bucato... pazienza l'ho gia cambiato con uno che avevo qui a casa.
la mia domanda però riguarda il relè interno che spyro ha rimosso ed ha provveduto a ponticellare. nel mio, il relè interno non c'è e al suo posto invece dei ponticelli ci sono delle resistenze posizionate ad x.....
cosa devo fare? le tolgo o le lascio così?
inoltre lo schema non l'ho capito piu di tanto, ma vedo di rivederlo piu tardi quando ho preso altro occorrente per procedere.
allego foto del mio kit preso ella baia a 20€tutto spedito.
[url=http://www.ebay.it/itm/251312673894?ssPageName=STRK:MEWNX:IT&_trksid=p398 4.m1497.l2649]PID Digital Temperature Control Controller REX-C100+ K Sensor +25DA SSR | eBay[/url]
Foto:
[URL="http://i58.tinypic.com/k37ukh.jpg"]http://i58.tinypic.com/k37ukh.jpg[/URL]
[URL="http://i57.tinypic.com/2u8dsb4.jpg"]http://i57.tinypic.com/2u8dsb4.jpg[/URL]
[URL="http://i59.tinypic.com/2mgs3f8.jpg"]http://i59.tinypic.com/2mgs3f8.jpg[/URL]
gia hanno tolto il rele originale dentro al rex,perché ti hanno venduto un kit con rele esterno,puoi montarlo cosi com é, io pero toglierei le resistenze e ci farei 2 ponti, come da guida,Citazione:
Originariamente Scritto da Scruffy
i ponti non metterli ad X,ma dritti, cosi puoi seguire lo schema

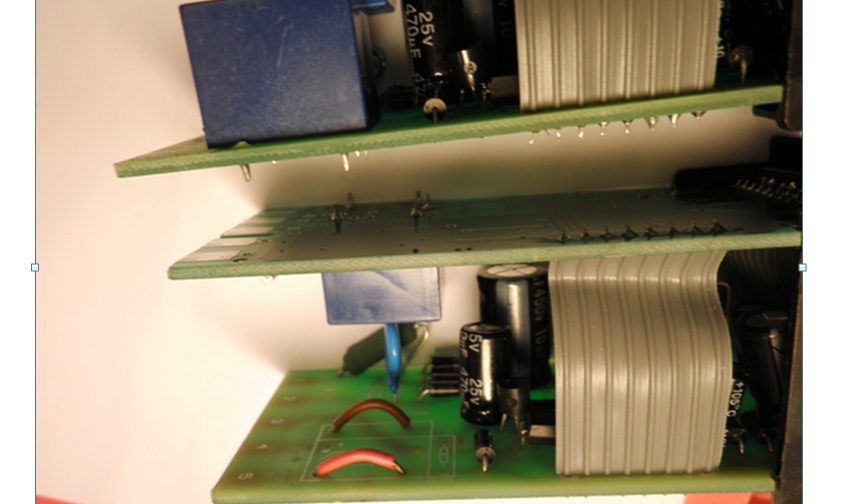

immagine
Allegato 19026
misa che son messe ad x così da mettere numero 4 del rele su numero 4 del rex , numero 5 del relè su numero 5 del rex ?
fixed :D
Citazione:
Originariamente Scritto da Scruffy
le uscite per il rele sono 4 e 5, pin 3 non dovrebbe essere collegato a niente,mettendo le resistenze a x hanno invertito il comando + con comando -
si scusa ho corretto. ora sto vedendo come mettere i cavi e dove mettere interruttore. interruttore misa lo metto solo per la resistenza, non il generale.
si mettilo solo per le resistenze l interruttore, vedi il led sul rele, deve illuminarsi all input controller, se non si illumina cambia la posizione dei collegamenti 4 e 5Citazione:
Originariamente Scritto da Scruffy
ok, fornetto pronto e provato. non ho capito però un paio di cose che voglio chiedere:
1) per l'impostazione iniziale, io collego la presa, poi tengo premuto set e a ali metto 190°, poi tengo premuto set e a aru metti 1, poi tengo premuto set e torno al menu e lui fa la calibrazione, ma quando fa la calibrazione, arriva a 190° e sta li... devo aspettare o cosa ?
inoltre se dopo stacco la presa, il valore su aru lo ritrovo a 0. è normale o sbaglio qualcosa?
2) messo a 190° e 4-5 balls non si sono attaccate, ma devo vedere se era lo stencil sporco o bga sporco, perchè per provare ho fatto una cosa veloce . le altre sfere son venute perfette. rispetto all'aria calda è 10000 volte meglio :p
grazie ovviamente per la guida.
Mi hai fatto venire voglia di riprovarci...
from Galaxy NOTE 3
guarda non è difficile. il taglio l'ho fatto ocn il dremel e non ci è voluto molto.
[URL="http://i58.tinypic.com/5wcd42.jpg"]http://i58.tinypic.com/5wcd42.jpg[/URL]
fornetto finito.
[URL="http://i58.tinypic.com/29pd7jc.jpg"]http://i58.tinypic.com/29pd7jc.jpg[/URL]
qui invece si vede dove effettuare il taglio per farci entrare il rex
sotto tiner, pallina del 10 e pallina del 5 (45 ?) basta andare perpendicolari e fare un quadrato. con il dremel cmq potete sempre sistemare il tutto.
messo anche u nbell'interruttore sopra :p.
unica nota dolente, la sua lampadina è gia morta :D
se ho tempo ne compro un altra.
Il fornetto lo avevo già modificato, con tanto di termocoppia e Rex, solo che non avevo il controllo delle palline "pazze" e quindi sono tornato a "manuale"
from Galaxy NOTE 3
Anche io non ho mai finito il fornetto.....Cmq pensare sua meglio spostare la lampada di sotto e metterla sopra? Così da avere il calore dalla parte di sopra. ...
Inviato dal mio GT-I9515 con Tapatalk 2
secondo me no nserve... se guardi le lampade son ricoperte di metallo per uniformare la temperatura..... così si arriva si a 190° su tutto i lbga, ma ci si arriva non in modo aggressivo.
piccolo consiglio....non fermatevi a 190°... arrivate a 200-205° per essere sicuri che si siano saldate.
salve, mi è finalmente arrivato il rex , ma aprendolo mi sono accorto che è completamente diverso da quello della guida, il modello è REX-C100FK02 qualcuno sa dirmi se va bene o ho acquistato il rex sbagliato? dietro, dove si fissano i fili ha solo 8 connettori . Eventualmente potete darmi qualche aiuto per il collegamento?
grazie.
metti qualche foto del tuo rex, altrimenti la vedo dura

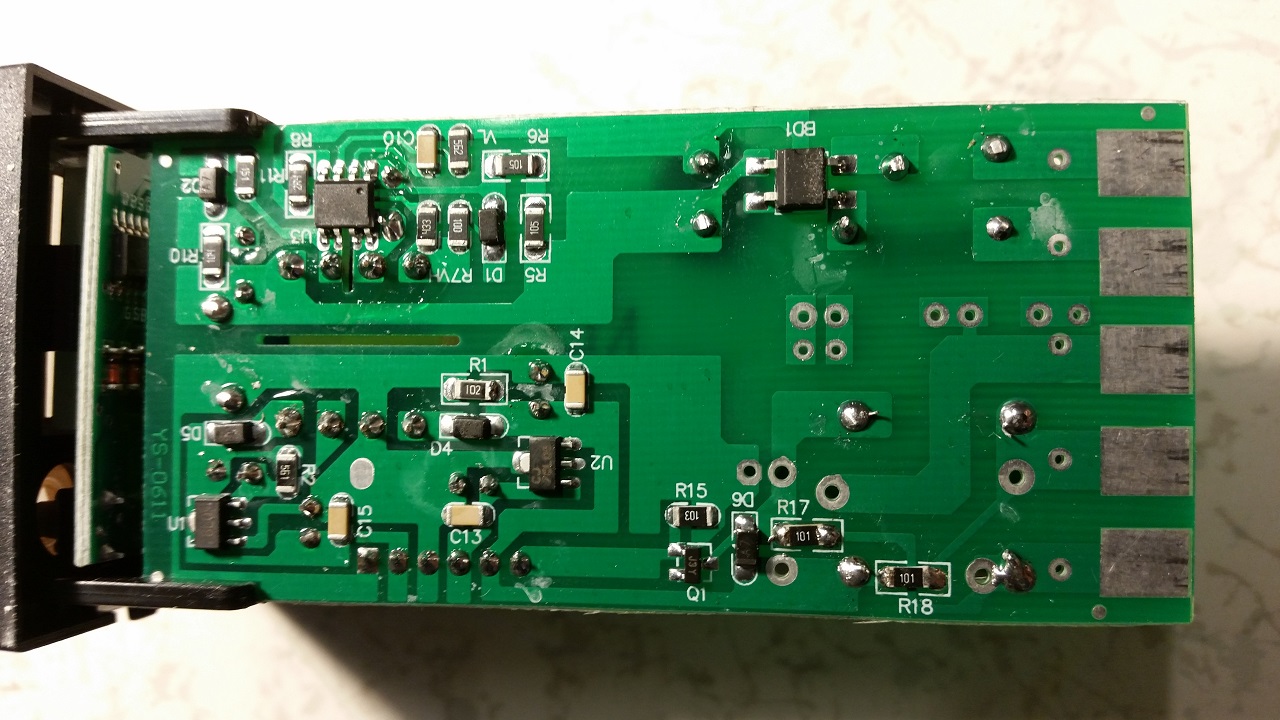

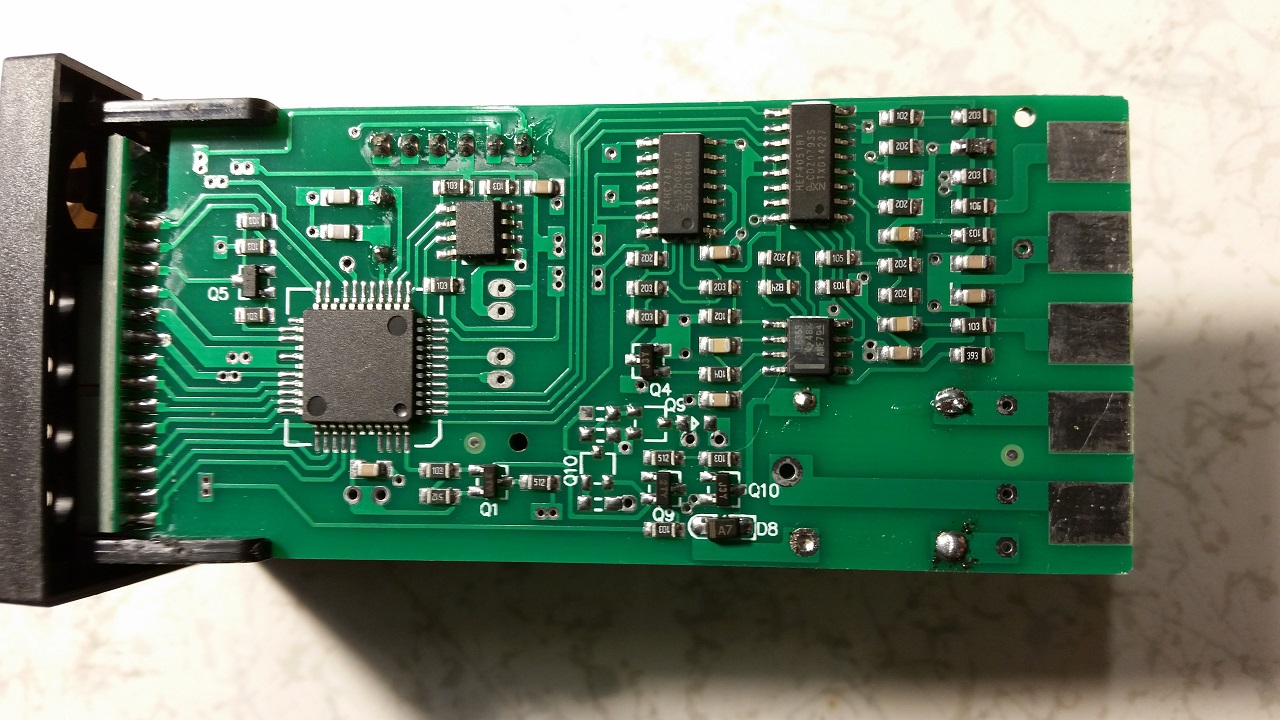

ops scusate, comunque, ecco le foto del rex che mi è arrivato
Allegato 19347 un'altra
è ok il rex. ponticella e segui guida.
se guardi la seconda foto in basso a destra i 4 punti sono già ponticellati da sotto, ma non so se erano quelli da ponticellare
Nessuno Sa se va bene?
Se guardate il primo post "guida" si vede dove ponticellare, i punti sono quelli e se non sbaglio sono già ponticellati.
Collega tutto al volo, sonda, ssr, alimentazione e fai una prova con una lampada a 220V.
Metti la sonda appoggiata al vetro della lampadina e setti il REX a 40°
Ciauz ;-)
Si, ho fatto come hai consigliato, ho montato tutto senza ponticellare, e funziona bene, evidentemente per questo rex non bisogna ponticellare, il resto dei collegamenti li ho fatti come descritto nella guida.
Ok, il fornetto funziona, direi che 190 va bene come temperatura, le balls si attaccano , ma una o due non si attaccano , sembra che non si fondano nemmeno , io quando arriva a 190 stacco e apro il fornetto, forse dovrei aspettare un po e farlo stare a 190 qualche secondo in più ? Voi come fate?
fallo stare un po a 190 non aprire subito, importante e' anche la pulizia del chip, quando il chip e' ben pulito devi vedere dei piccoli crateri, seconda cosa importante il dosaggio del flussante se troppo le balls si attaccano tra loro.
Confermo quello detto da xtillo, altra cosa che ti consiglio di appurare è, se puoi su un bga morto, mettere un'altra sonda appoggiata sopra bga per verificare quando il rex sta a 190 che temperatura c'è sul bga.Citazione:
Originariamente Scritto da AHO70
A volte le sonde sono birichine, dipende dal modello marca ecc ecc, 10° possono fare la differenza, io il mio lo imposto a 200° per 4 minuti, quando suona il campanello la pizza è pronta.
P.s, qualche foto della creatura?
Ciao
Ragazzi tra il die del bga e la base dove appoggiato mettete qualcosa oppure appoggiate direttamente? chiedo perché se noi misuriamo con termocoppia a lato del bga otteniamo una temperatura x mentre la base dove è appoggiato il sarà sicuramente più calda.
Nulla... poggio il bga sulla piastra e sulla piastra stessa poggio la termocoppia..
salve ragazzi volevo sapere dv avete acquistato
- rex-c100
- rele ssr da 20a (io ne ho usato uno da 25 perche' lo avevo gia)
- termocoppia
in quale venditore se e della cina e se avete pagato dogana
grazie in anticipo e soprattutto buon lavoro
puoi tranquillamente trovare tutto sulla baiaCitazione:
Originariamente Scritto da giuseppe1502000
io cmq preferisco sempre l aria calda
Fornetto arrivato, ho fatto qualche test così com'è...... decisamente la regolazione di serie non è per niente precisa... lasciando la temperatura al minimo, quindi 100° la termocoppia misura 150 gradi abbondanti.
Appena arriva il termoregolatore REX lo modifico, e appena ho tempo ne realizzo un sistema di regolazione come si deve contrallato da PIC e display grafico, in modo da farlo funzionare come in un fornetto a rifusione di quelli veri, in modo da far fare le 4 fasi della rifusione.
Al momento il tempo è poco, così poco che non avrei neanche modificato il fornetto se funzionava mezzo degente, ma così c'è il rischio di fare danni.
Appena faccio qualche progresso, posterò qui i risultati.
Termoregolatore arrivato, fornetto modificato, funziona una meraviglia.
Ho lasciato il timer originale, perchè può comunque venir utile, il relè l'ho montato di fuori sul radiatore che davano in dotazione, dentro il fornetto c'è poco spazio.
Prossimo upgrade ventolina e luce interna.
Quello definitivo sarà con il PIC, ma di questo passo passerà moooolto tempo, se il lavoro continua a tirare.
Grazie per l'idea.
Saluti a tutti
2 foto ? noo??, scherzo, se fai altre mod facci sapereCitazione:
Originariamente Scritto da Videolab
Non ho messo le foto, perchè in definitiva è uguale a quello che hanno postato gli altri utenti, anche altri utenti hanno lasciato il timer che usano come interruttore, di diverso ho montato il relè fuori dal fornetto.
Se faccio gli upgrade, metterò sicuramente le foto.
La luce credo che venga bene per controllare la rifusione delle sfere, la ventolina può venir bene a fine fusione per raffreddare più velocemente il bga senza necessariamente sfornarlo subito dopo.
Fatte queste modifiche il PIC sarebbe la ciliegina sulla torta, ma purtroppo il tempo in questo momento è poco.
Una domanda ai possessori del fornetto modificato, ma lo avete riaperto dopo la modifica?
Io l'ho dovuto riaprire per cambiare la termocoppia, visto che quella arrivata con il kit per come va posizionata non mi misura la temperatura vicino al bga , ma la temperatura dell'involucro del fornetto.
Purtroppo dopo averlo riaperto per sostituire la termocoppia ho notato che il calore ha deformato il contenitore del REX C-100, in parte me lo immagginavo, ma non a tal punto.
Quindi ho optato per una modifca esteticamente non piacevole, ma necessaria, ho montato il sistema di regolazione dentro una scatola elettrica, alla quale ho montato una presa e una spina, dove ho alloggiato il rex, il relè e 2 interruttori (uno per il rex e uno per disattivare le resistenze), sul fornetto ho collegato le resistenze direttamente al timer e alla presa elettrica.
prima:
Allegato 19806
dopo:
Allegato 19805
Il vantaggio di questa soluzione è che posso collegarci anche una piastra che uso per il preriscaldo delle piastre durante le operazioni di saldatura o dissaldatura di ic con pad termico, dove solo la stazione ad aria calda fatica.
Saluti e buona domenica
Ho il tuo stesso fornetto, e lo ho riaperto piu' volte, l'unica differenza e' che io ho messo una termocoppia mia omega, e la posiziono attaccata al bga "lo uso solo per impallinare i bga"
cucinotto da 6l con rex c100
Salve ragazzi ma la stessat ecnica del fornetto 9 litri si puo usare per un fornetto da 25 35 45 litri grazie
