Rework@pocoyo2 - man at (re)work

Mi accingo anche io a costruirmi la mia bella macchinina all-in-one per il rework. A differenza delle altre splendide realizzazioni la mia sarà una ibrida commerciale/DIY.
Infatti la parte di preheating sarà composta (almeno al momento) dalla sola puhui T-8280 mentre la parte di controllo sarà interamente autocostruita.
Tralasciando il puhui, che non verrà appunto toccato, andiamo a parlare del controller.

Ho intenzione di utilizzare un case di un barebone ASUS, svuotato del suo interno eccetto dell'alimentatore che sarà a supporto di tutte le periferiche che ho intenzione di mettere all'interno.

http://img.tapatalk.com/d/13/03/26/uma2ujav.jpg

http://img.tapatalk.com/d/13/03/26/epy3y6a6.jpg

Elenco in linea di massima come sarà composto il controller:

- pid PC410 che controllerà sia la hotgun dell'Atten AT8586 che un fornetto al quarzo che andrò ad utilizzare per il reball dei BGA e reflow di piccole schede

- vacuum pen
- lampada led
- pulsante per ventole tangenziali
- manopola e display per velocità aria hotgun
- miscoscopio digitale 200x
- varie ed eventuali

Se ci riesco avevo pensato di metterci anche una scheda madre microTX con un piccolo display con la quale monitorare tutto il processo e elaborare i profili.

Una volta terminato, il puhui verrà appoggiato giusto sopra dato che le misure combaciano (spero!).

Per ora è tutto. Vi terrò ovviamente aggiornati sugli sviluppi!

Happy (re)working! :D

Inviato da Samsung Galaxy Note

se servono ventole fai un fischio "tu lo sai cosa mi serve il mimetico"
apollish sono na bomba sia in pull che in up!
"non è un thread di vendita , ma scambio":semi-twins:

Anch'io Avevo avuto la tua stessa idea (circa)
Ho un pre 8280 e volevo come te costruirmi solo il top da controllare con il pid pc410..
Posso chiederti una curiosità? Ci sono vantaggi nell'usare l'hotgun dell'atten invece che un elemento dell'elstein all'interno Di un box?

Ci sono solo i vantaggi di una hotgun, quindi maggior controllo del calore. In termini di praticità di realizzazione nessuna

Inviato da Samsung Galaxy Note

bellissima idea :) se posso darti un consiglio usa un alimentatore stabilizzato e non quello del pc !

figata, seguo con interesse! :D

Citazione:

---

Originariamente Scritto da spyro82

bellissima idea :) se posso darti un consiglio usa un alimentatore stabilizzato e non quello del pc !

---

condivido anche io cn l'amico spyro dato che in fase di realizzazione delle nostre stazioni entrambi eravamo orientati a montare un alimentatore di un pc desktop...ma ho scartato subito l'idea dato che le tensioni che vengono fornite da un alimentatore desktop non sono garantite a meno che non ci siano collocati carichi sia sulla linea 12 volte che su quella a 5 volt....usa dei trasformatori gia fatti da 1 ampere...sono più indicati per lo scopo :)

ottimo Lorenzo...bellissima idea!

In costruzione...

http://img.tapatalk.com/d/13/04/06/qy3yhupe.jpg

http://img.tapatalk.com/d/13/04/06/e8u7yre8.jpg

Inviato da Samsung Galaxy Note

bel progetto pocoyo2....ma hai considerato tutta la roba che andrà dentro oltre il pc?

Considerato che come preheater ho il T8280 (che ci appoggio sopra) all'interno del case dovrò mettere solo il pid, l'SSR, una fonte di alimentazione per la tangenziale e gli interruttori per azionare i vari dispositivi. Quindi credo di farcela.
Domani acquisto una bella cosa da IKEA.. Vedrete! ;)

Inviato da Samsung Galaxy Note

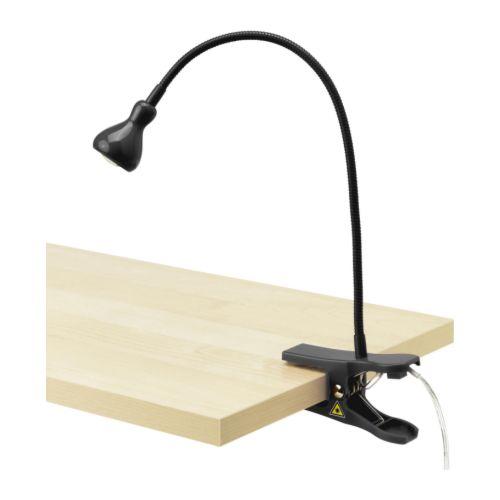

Prendi la lampada a led?

Inviato dal mio GT-I9100 con Tapatalk 2

Bravo!

Allegato 10181

C e' l ho uguale. Solo che la mia ha la base rotonda.molto valida per quello che vuoi fare.

Inviato dal mio GT-I9100 con Tapatalk 2

potresti battere un fischio ho delle cose da darti ricordi? ^_^

Citazione:

---

Originariamente Scritto da Netkar

potresti battere un fischio ho delle cose da darti ricordi? ^_^

---

Sicuramente. Ci sentiamo in mattinata!

Inviato da Samsung Galaxy Note

Altro weekend che inizia.. Speriamo di completare il più.. Intanto ecco un'altra "invenzione".. Speriamo non si sciolga!!

http://img.tapatalk.com/d/13/04/13/mepeneqy.jpg

Inviato da Samsung Galaxy Note

interessantissima discussione...seguo con attenzione l'evolversi del progetto!!!

lorè se mi invitavi a pranzo ti davo na mano :P ahahahhaah

Perchè, hai bisogno dell'invito?? :)

Inviato da Samsung Galaxy Note

Se hai bisogno di resistenze ne ho molte da recupero quando vieni a roma te le faccio vedere sono di diverse misure e per test sono ottime..

Ci conto!

Inviato da Samsung Galaxy Note

Citazione:

---

Originariamente Scritto da pocoyo2

Perchè, hai bisogno dell'invito?? :)

Inviato da Samsung Galaxy Note

---

e be allora mi autoinvito io dai :D però da buon riggitano porto tutto io, satizza, ndujia, frittuli!!! :D ahahaha

Per oggi basta. Ho "quasi" terminato. Mi manca da collegare tutta la parte elettrica... E il PID!
A proposito, ho lasciato quel buco riservato al lettore DVD per il PID.. Dite che ci entra?? Non so le misure...

http://img.tapatalk.com/d/13/04/15/geje9eje.jpg

http://img.tapatalk.com/d/13/04/15/yturura9.jpg

Inviato da Samsung Galaxy Note

in larghezza si ma in altezza e alto piu di 5 cm

Citazione:

---

Originariamente Scritto da spyro82

in larghezza si ma in altezza e alto piu di 5 cm

---

Birbante..! :)
http://img.tapatalk.com/d/13/04/15/a7aja6er.jpg

Inviato da Samsung Galaxy Note

Citazione:

---

Originariamente Scritto da pocoyo2

Per oggi basta. Ho "quasi" terminato. Mi manca da collegare tutta la parte elettrica... E il PID!
A proposito, ho lasciato quel buco riservato al lettore DVD per il PID.. Dite che ci entra?? Non so le misure...

http://img.tapatalk.com/d/13/04/15/geje9eje.jpg

http://img.tapatalk.com/d/13/04/15/yturura9.jpg

Inviato da Samsung Galaxy Note

---

ciao pocoyo2...ma lascerai quei plate per il pre?

Citazione:

---

Originariamente Scritto da pocoyo2

Per oggi basta. Ho "quasi" terminato. Mi manca da collegare tutta la parte elettrica... E il PID!
A proposito, ho lasciato quel buco riservato al lettore DVD per il PID.. Dite che ci entra?? Non so le misure...

http://img.tapatalk.com/d/13/04/15/geje9eje.jpg

http://img.tapatalk.com/d/13/04/15/yturura9.jpg

Inviato da Samsung Galaxy Note

---

ciao pocoyo2...ma lascerai quei plate per il pre?

Al momento si ma in futuro prevedo di cambiarli

Inviato da Samsung Galaxy Note

Primi test.. ho quasi completato :beer:

http://img.tapatalk.com/d/13/05/02/nuve3age.jpg

http://img.tapatalk.com/d/13/05/02/e7e5uny6.jpg

http://img.tapatalk.com/d/13/05/02/umapypu9.jpg

Inviato dal mio Transformer TF101 con Tapatalk 2

bravo lorenzo :) complienti davvero :) come ti trovi con la atten? cmq cambia i plate del pre ome ha fatto nemo....migliora di molto la situazione :)

Con la Atten mi trovo bene, ma sto ancora facendo in manuale. Al pid ho al momento attaccato solo la TC per vederne la precisione.
Per i plate aspetto di terminare la macchina e di fare qualche test completo, ma ci sto pensando...

Appena sfornato un altro aggeggillo..
Dall'unione di questo

http://img.tapatalk.com/d/13/05/04/u8uvu7yv.jpg

E questo

http://img.tapatalk.com/d/13/05/04/pebyhu8e.jpg

Ecco questo

http://img.tapatalk.com/d/13/05/04/supaty9u.jpg

Citazione:

---

Originariamente Scritto da pocoyo2

Appena sfornato un altro aggeggillo..
Dall'unione di questo

http://img.tapatalk.com/d/13/05/04/u8uvu7yv.jpg

E questo

http://img.tapatalk.com/d/13/05/04/pebyhu8e.jpg

Ecco questo

http://img.tapatalk.com/d/13/05/04/supaty9u.jpg

---

Complimenti davvero bella pensata :)


Inviato da mio iPhone usando Tapatalk

Citazione:

---

Originariamente Scritto da pocoyo2

Primi test.. ho quasi completato :beer:

http://img.tapatalk.com/d/13/05/02/nuve3age.jpg

http://img.tapatalk.com/d/13/05/02/e7e5uny6.jpg

http://img.tapatalk.com/d/13/05/02/umapypu9.jpg

Inviato dal mio Transformer TF101 con Tapatalk 2

---

La prima macchina per il rework prodotta dalla ASUS in collaborazione con la PUHUI....Complimenti vivissimi davvero..gran bel lavoro...

Scusa lore
Ma la pompa non spinge l aria verso l esterno.come hai fatto a invertire I'll funzionamento?

Inviato dal mio GT-P3110 con Tapatalk 2

Hehehe.. Aspettavo qualcuno che me lo chiedesse!
Praticamente all'interno ha una serie di membrane che si chiudono in aspirazione e si aprono in espulsione. Ho dovuto modificarle in modo che invertissero le funzioni.
Purtroppo non ho fatto le foto :(

Sei il mio idolo del riciclaggio.

Magari quando hai tempo se ti va MI spieghi
grazie
Inviato dal mio GT-I9100 con Tapatalk 2

Citazione:

---

Originariamente Scritto da pocoyo2

Hehehe.. Aspettavo qualcuno che me lo chiedesse!
Praticamente all'interno ha una serie di membrane che si chiudono in aspirazione e si aprono in espulsione. Ho dovuto modificarle in modo che invertissero le funzioni.
Purtroppo non ho fatto le foto :(

---

hai invertito i fili del motore?
