aiuto xbox 360 xenon jtag 3 led rossi codice errore 0003
SALVE RAGAZZI :stung:
HO UN PROBLEMINO E VI SPIEGO LA MIA SITUAZIONE ..
HO COMPRATO UNA XBOX 360 MODELLO XENON CON JTAG CON I 3 LED ROSSI PER TENTARE LA RIPARAZIONE CODICE ERRORE 0003
SE PROVO AD ACCENDERE LA CONSOLE PARTONO SUBITO I 3 LED ROSSI ACCOMPAGNATI DA 1 BEEP E LE VENTOLE NON FANNO IN TEMPO A PARTIRE CHE SI FERMANO SUBITO ....COME SE AVESSE UN CORTO DA QUALCHE PARTE L'ALIMENTATORE PER UN ATTIMO VERDE POI RIMANE ARANCIONE QUINDI STACCA SUBITO L'ALIMENTAZIONE
PRIMA DI TUTTO NON HO MAI AVUTO A CHE FARE CON JTAG

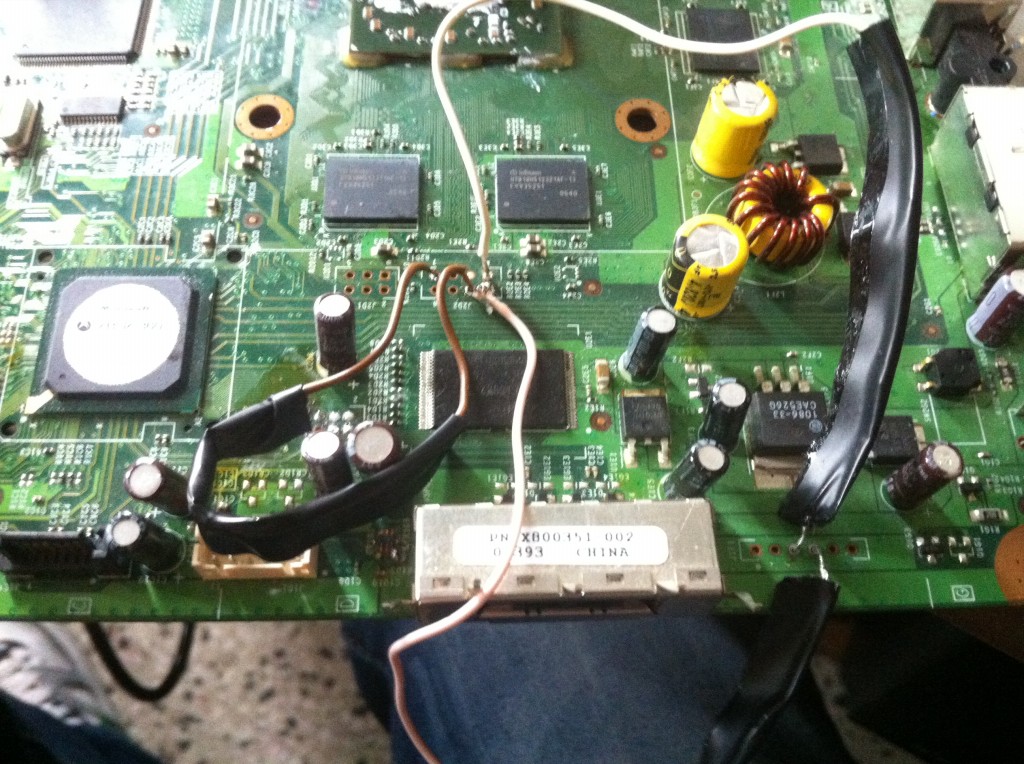

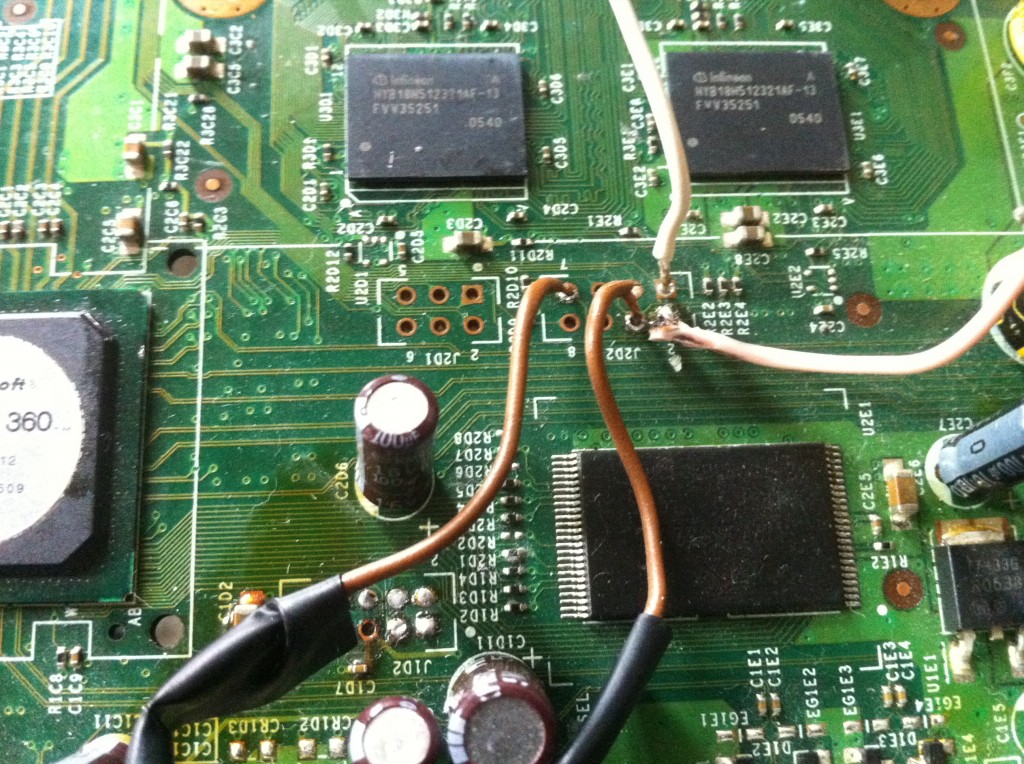

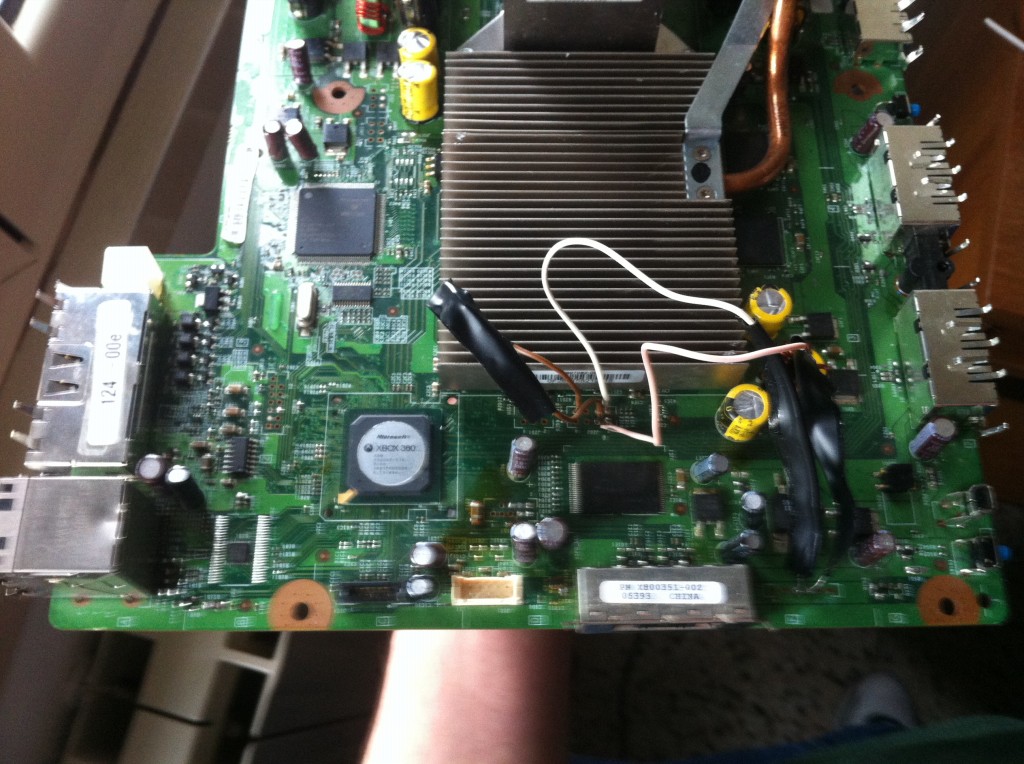

SMONTADO LA CONSOLE HO VISTO CHE CI SONO 3 FILI CON 1 NORMALE CHE FA DA PONTE E DUE CON 2 RESISTENZE ...
POI HO DEDOTTO CHE I 3 LED ROSSI POTEVANO ESSERE CAUSATI DAL JTAG OPPURE DALLA CLASSICA GPU ..

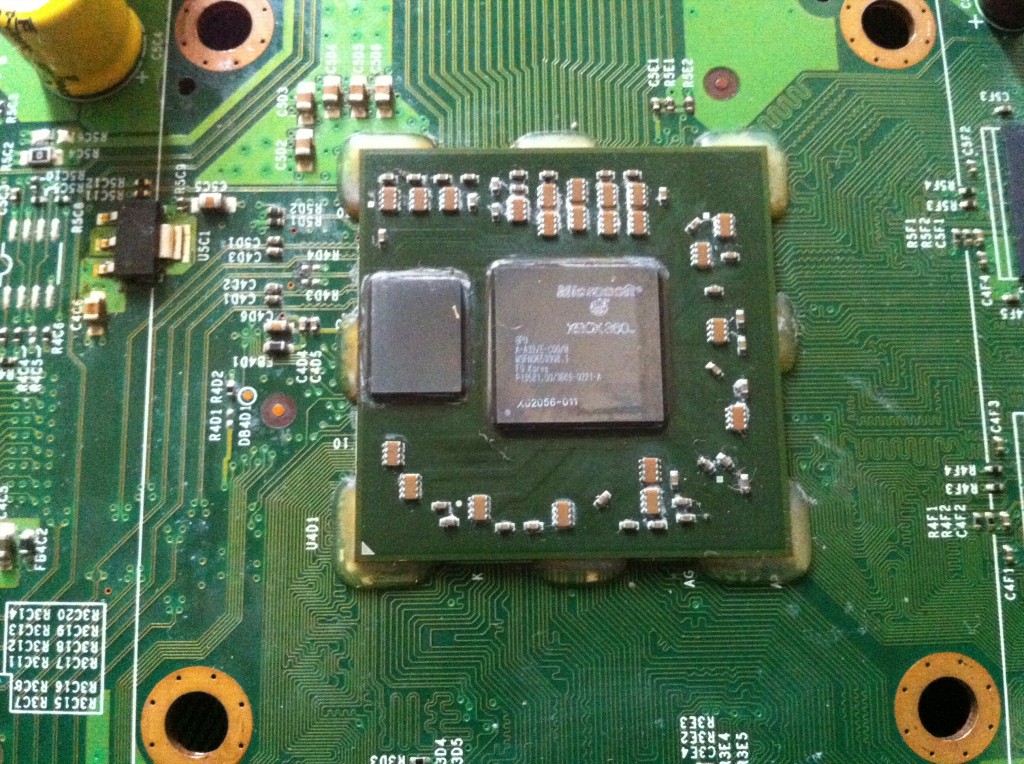

SMONTANDO NOTO SUBITO CHE UN CONDENSATORE DI QUELLI GIALLI VICINO ALLE VENTOLE SI è ESPLOSO E UNA VOLTA TOLTO IL DISSIPATORE CHE "ERA STRETTO A MORTE " VEDO CHE LA GPU è STATA SCALDATA PERCHè NOTO IL COLORE MARRONCINO SCURO SULLA GPU .....
( SPIEGAZIONE DEL CONDENSATORE ESPLOSO ) QUINDI HANNO TENTATO UN REFLOW E SICURAMENTE HANNO FATTO ANDARE IN CORTO LE SOLDER BALL DELLA GPU CAUSANDO IL CODICE 0003
ORA LA MIA DOMANDA è :
LA CONSOLE AVRA AVUTO I LED ROSSI E QUALCUNO A PROVATO A RIPARARLA FACENDO UN REFLOW A "C...O" ROVINANDO LA GPU DEL TUTTO
OPPURE SARA IL JTAG CHE FA VENIRE IL CODICE 0003 ??
LE PROVE CHE HO FATTO SONO QUESTE :
HO RISALDATO BENE I 3 CAVI ISTALLATI PER IL JTAG , HO RIMOSSO IL CONDENSATORE GIALLO E LO SOSTITUITO,MA NIENTE RIMANE COME PRIMA NON CAMBIA NULLA ....
MA LA COSA CHE MI INTERESSA DI PIU è SE LA CONSOLE HA VERAMENTE UN JTAG ? OPPURE HANNO MESSO 2 FILI SALDATI ALLA MEGLIO PER FARLA PASSARE PER UNA JTAG ??

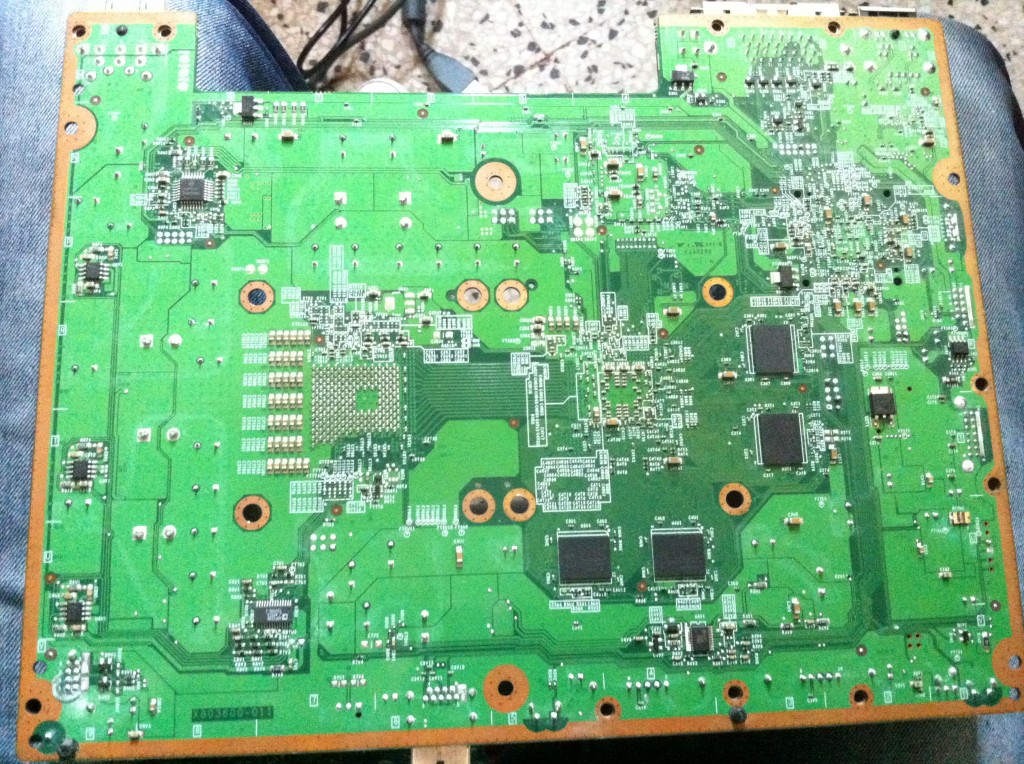

CI SONO SOLO 3 FILI NELLA PARTE ANTERIORE NEL POSTERIORE NON C'è NESSUN FILO COLLEGATO

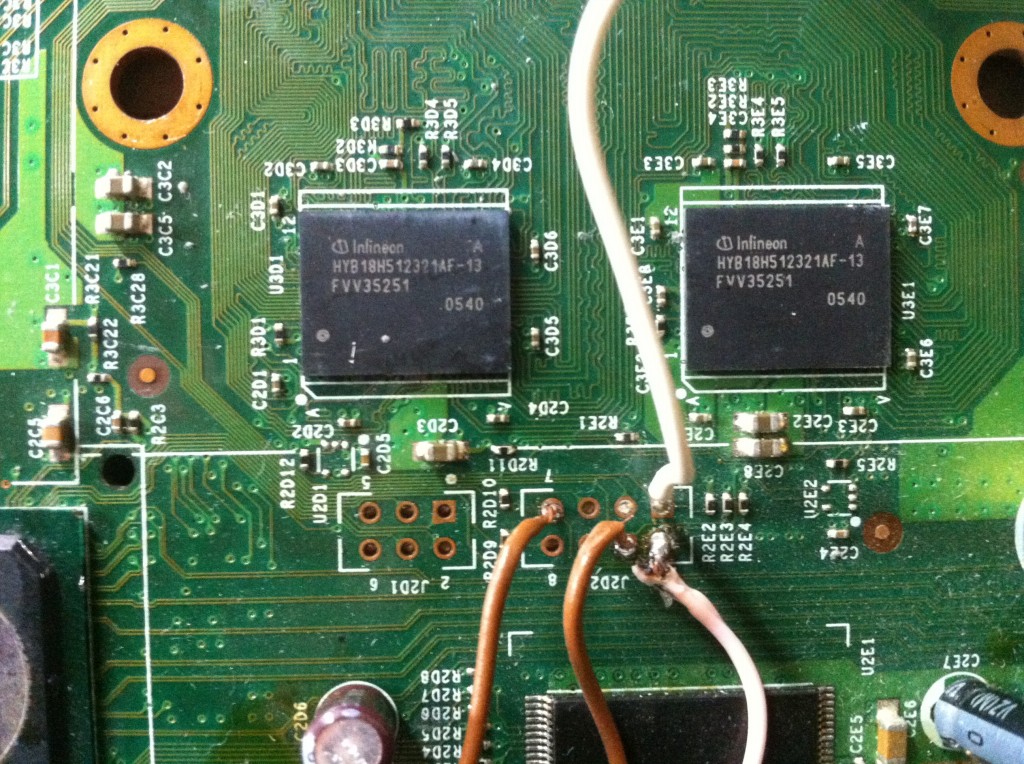

ALLEGO DELLE FOTO PER FARVI VEDERE SE SIA UN VERDO JTAG OPPURE NO ,
E SECONDO VOI A COSA è CAUSATO IL CODICE ERRORE 0003 CHE è ACCOMPAGNATO DA 1 BEEP E LE VENTOLE CHE SI FERMANO QUINDI SI STACCA LA CORRENTE ?????
GRAZIE MILLE RAGAZZIIIIII :stung:
Allegato 9032Allegato 9033Allegato 9034Allegato 9035Allegato 9036Allegato 9037
R: aiuto xbox 360 xenon jtag 3 led rossi codice errore 0003
Secondo me hanno cotto la GPU
from Galaxy NOTE
R: aiuto xbox 360 xenon jtag 3 led rossi codice errore 0003
Togli tutto ma proprio tutto quello che si può staccare (fili volanti, spinotti vari, dissipatori, ecc...) e accendi la console. Se ti fa semprr quel "buzz" dalla GPU allora penso sia proprio quella. Mi succede quando sbaglio profilo per reflow/reball
from Galaxy NOTE
R: aiuto xbox 360 xenon jtag 3 led rossi codice errore 0003
Citazione:
Originariamente Scritto da
groundzero
Grazie per le risposte ragazzi.
Cmq come devo provare il condensatore ?
Devo mettere i puntali uno nell'entrata e uno nell'uscita con quale scala ?
La console deve essere spenta ma con alimentatore e cavo video collegati ?

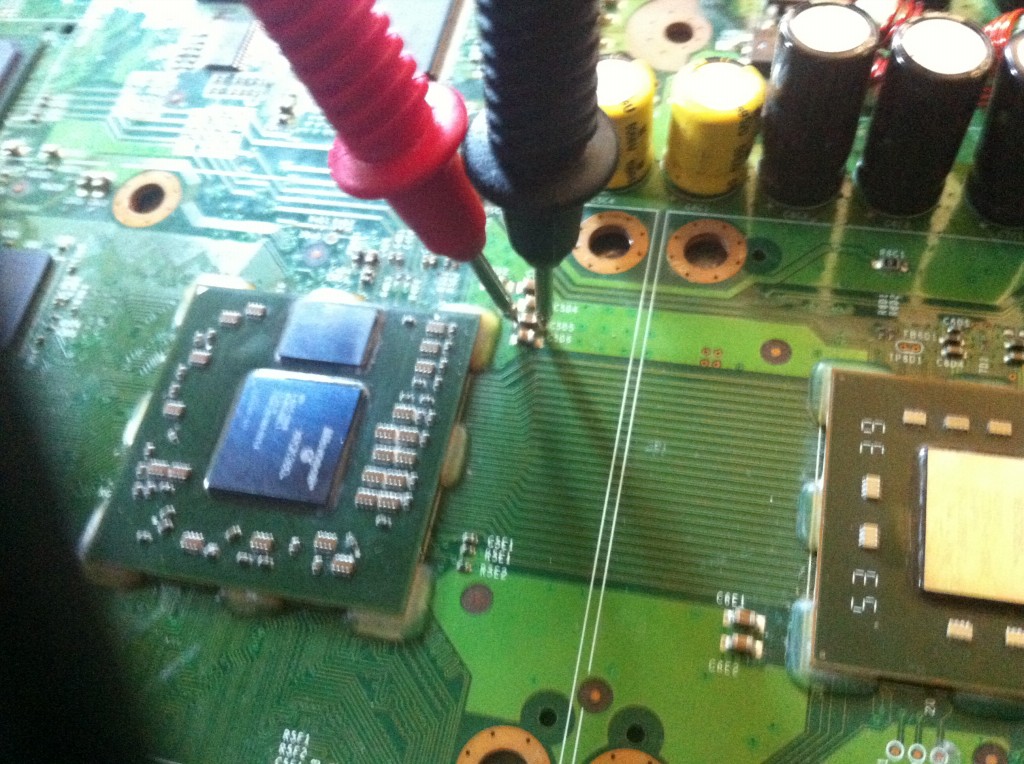

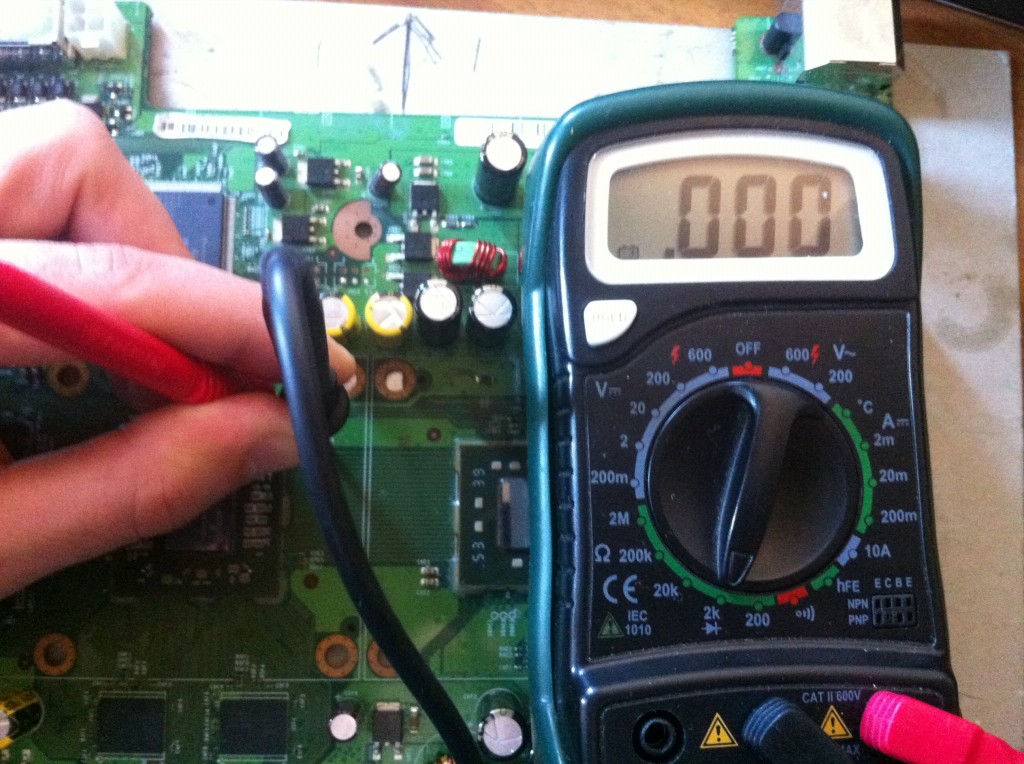

Stacca tutto, metti su ohm (scala 2) e posiziona i due puntali agli estremi del condensatore
Inviato dal mio Transformer TF101 con Tapatalk 2
R: aiuto xbox 360 xenon jtag 3 led rossi codice errore 0003
Citazione:
Originariamente Scritto da
X-ray

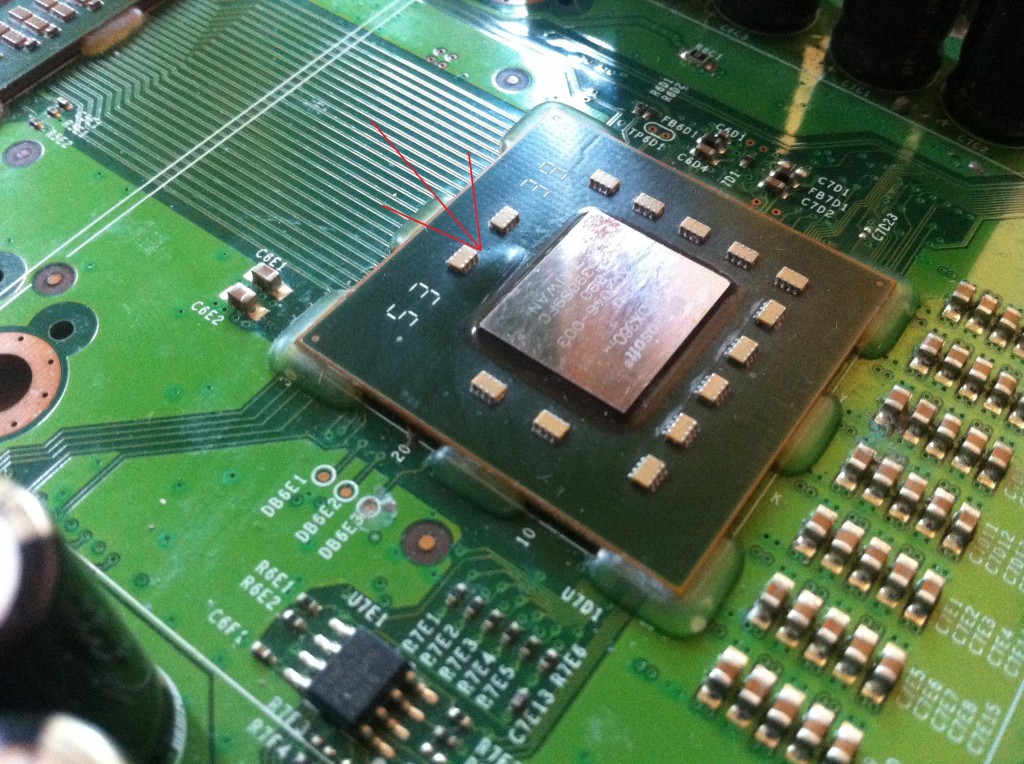

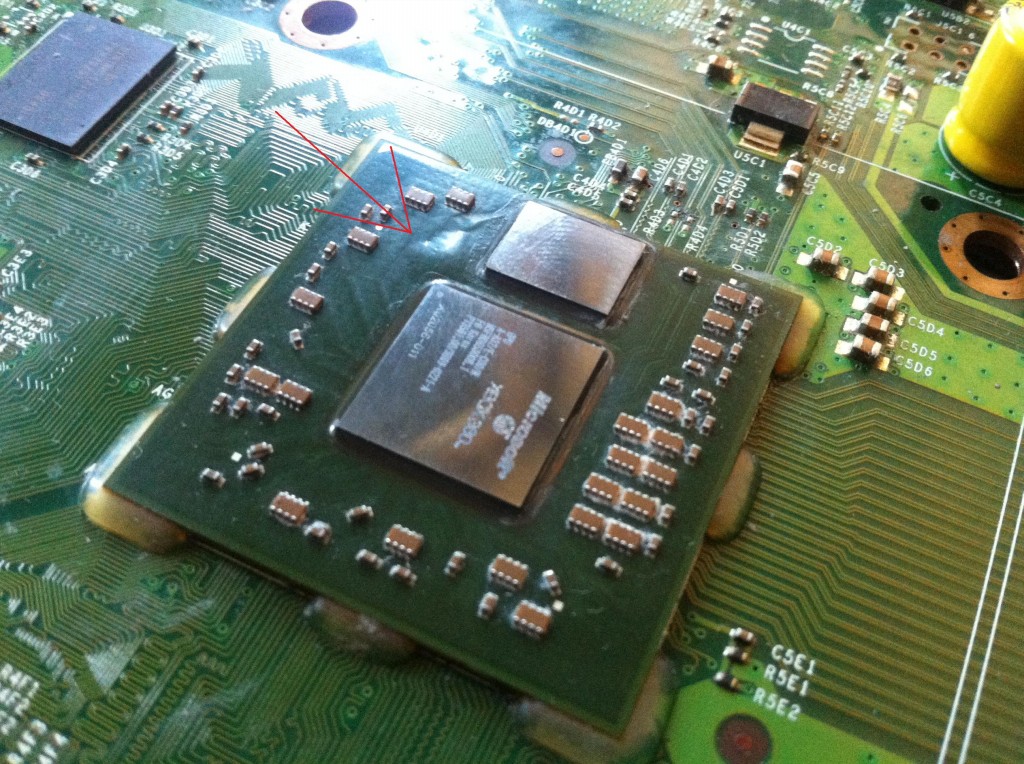

se quella è una bolla sul processore direi che la puoi cestinare
Esatto! Andavo alla ricerca di quelle nelle prime foto ma non si vedevano. Ma avevo un sospetto. Devi per forza cambiare la GPU
Inviato dal mio GT-N7000 con Tapatalk 2
R: aiuto xbox 360 xenon jtag 3 led rossi codice errore 0003
Citazione:
Originariamente Scritto da
X-ray
eh eh guarda bene, GPU e CPU...meglio buttarla
Ha ha... pensavo fosse la stessa foto da 2 angolazioni diverse..
Allora si. Niente da fare.. a meno che non cambi gpu/CPU/nand
Inviato dal mio GT-N7000 con Tapatalk 2
