sottolineo che io non sono un esperto e che il mio parere è solo per le varie esperienze personali avute e per tutte le ore di studio, ma il profilo non va proprio bene a mio parere perchè da 180 al picco passa troppo tempo, sono errati gli step ecco perchè hai queste difficoltà. Il profilo del flux è un profilo indicativo per dirti quali sono i limiti minimi e massimi. Controlla quel documento che ti avevo dato un po di tempo fa ;)Citazione:
Originariamente Scritto da chojin
Daccordissimo con te....infatti sono in work in progress, non è che non mi tornano i miei fallimenti, anzi gli do la tua stessa motivazione. Ho proprio finito adesso un'altra prova, andata meglio, ho una salita più rapida alla fine e sto meno tempo sopra ai 183gradi....ma ancora non è perfetta....infatti ora aspetto si freddi la scheda e riparto con le dovutw correzioni.
Si si il tuo file lo tengo ben presente....è nel mio desktop :-)
ti do poi il mio proflo anche se non è finito e vedi se ti migliora la situazione ;)Citazione:
Originariamente Scritto da chojin
ok grazie, lo confronto con il mio, l'ultimo (che non è quello postato) mi pare molto più fedele.
Se vuoi te lo passo
http://img.tapatalk.com/d/13/03/27/a5ezuza2.jpg
Una foto che vale piu di mille parole:-)
Pare che il profilo, frutto di una notti insonni, dia i suoi primi frutti...:-)
sono contento che hai risultati postitivi, però non voglio scoraggiarti, ma se il profilo è buono lo dirà il tempo :DCitazione:
Originariamente Scritto da chojin
A certo....il mio è solo il punto di partenza:-) ma da vedere solo led gialli che lampeggiano ad una console che riprende vita....un minimo di soddisfazione cencedimela :-)
preparazione scheda madre.
Sotto ho protetto ram, CPU, hana e sb.
Allegato 9985Allegato 9986
sopra ho fatto una specie di convogliatore cosi l'area non colpisce gli altri componenti, anche se non mi piace tanto, è in fase di test...
Allegato 9987Allegato 9988
Pure di Pasqua saso, grande :D
sempre! voglio diventare uno dei migliori :D se è del caso giorno e notte studio :)Citazione:
Originariamente Scritto da criscros1989
Se ti interessa io prendo un foglio di carta d'alluminio e faccio un foro grande un po' di più del bga e con il nastro d'alluminio attacco il foglio con sotto la TC
umm... non mi è chiaro tanto..hai una foto?Citazione:
Originariamente Scritto da criscros1989
Purtroppo no, le faro, comunque basta prendere un foglio di alluminio (da cucina) lo pieghi 2 volte a metà e tagli l'angolo della metà della misura del bga, poi attacchi 4 pezzi di nastro e lo posizioni, alla fine tutta la scheda è coperta apparte il bga e fai poco spreco di nastro
Edit
Questa è senza nastro ma va bene comunque
http://uppix.net/0/1/4/ee82927bf378e...a49e485d9e.jpg
L'ho visto in giro.. Alla fine è come uno stencil. Lo puoi riutilizzare più volte e ci metti un attimo a piazzarlo..
Inviato da Samsung Galaxy Note
Ah si? Me lo son inventato a dirla tutta, se lo usano in giro allora vuol dire che va bene :)
Ragazzi una domanda...ma ipotizziamo che uno riesce a creare un profilo su una console ad esempio poi secondo voi questo profilo potrebbe essere utilizzato sulla scheda di uno smartphone? il profilo varia anche in base alle dimensioni del chip?
mi pare ovvio..Citazione:
Originariamente Scritto da fulmicotone1
per forza il profilo cambia, cambia persino nella stessa scheda (anche se di poco) tipo la CPU la GPU le RAM e il SB, ognuno di questi avrà un profilo diverso visto che hanno diverse grandezze.
Queste domande comunque falle nelle discussioni inerenti a questo tipo di quesiti, qui si postano foto e nel caso si discute dell'oggetto in foto
aggiungo anche che cambia anche se il componente è al centro o al lato della scheda. Stop con off topic, se ci sono dubi o altro, aprite un altro tread thx ;)Citazione:
Originariamente Scritto da -Criscros-
dove lo si può reperire? come si ciama esattamente quello che usi tu? io ho provato a creare proprio una forma di silicone con del silicone ad alte temperature, quello da 250° son 3 giorni che si asciuga, ma sotto ovviamente non si asciuga, quindi se mi dai una dritta te ne son grato io e il forum :)Citazione:
Originariamente Scritto da djsaso
Edit:
Ecco una foto della mia "forma" ho preso una vaschetta e messo del silicone e lasciato asciugare, poi ho preso la parte ascigata e il risultato è questo
http://uppix.net/8/0/d/e24a506491120...356c59b74c.jpg
devo provare a tagliarlo e fare una spatola, ma il tuo sistema mi sembra più veloce e migliore a quanto sembra
quello che vedi in video l'ho fatto tutto io, ho solo comprato il silicone :)Citazione:
Originariamente Scritto da -Criscros-
funziona cosi, prendi un cassettino anche quello delle viti, di quelli che sono lisci o lucidi, non ruvido, poi metti partendo come se fosse un tiramisù il silicone senza formare bolle d'aria. Alla fine quando è riempito tutto prendi una scheda e inizi ad appiattire tutto cosi si eliminano le bolle in eccesso. Si lascia asciugare per 3 o 4 gg e poi la estrai. Adesso prendi un taglierino e fai un angolo, la spatola non deve avere un vertice tondo per cosi dire. Deve essere a 90° cosi lavora meglio :)
Bene è quello che ho fatto allora, solo che mi sa che ho aspettato poco, ora ne ho fatte 3-4 spesse 5mm .
Quasi quasi prendo un tubo di silicone lo comprimo con la pistola e apro il fondo, così dovrebbe riuscire senza faticare tanto :)
Grazie della risposta :)
oppure se ti serve urgente te ne mando una io cosi ti vai arrangiando..Citazione:
Originariamente Scritto da -Criscros-
Grazie mille, molto molto gentile ma non c'è bisogno :) testo le mie intanto :)

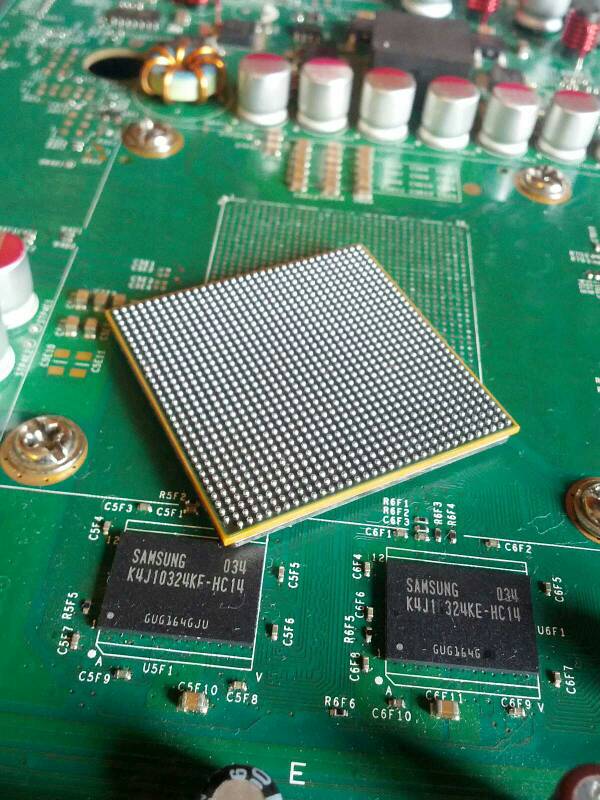

Ogni tanto faccio una capatina..ecco una slim appena reballata! Incrociamo le dita che questa aveva sintomi di possessione e non son convinto sia la cpuAllegato 10117 LOL
Inviato dal mio Galaxy Nexus con Tapatalk 2
Sei riuscito a esorcizzare la Slim poi con questo reball?Citazione:
Originariamente Scritto da ZioPippoSSJ
Macchè.. :( ogni accensione dava un problema leggermente diverso freeze/ o led rosso 0000 0010 0100 0021 o niente codice... ora si è stabilizzata su 0021 ma le balls non sono in corto al 110%...
Che sia la RAM?

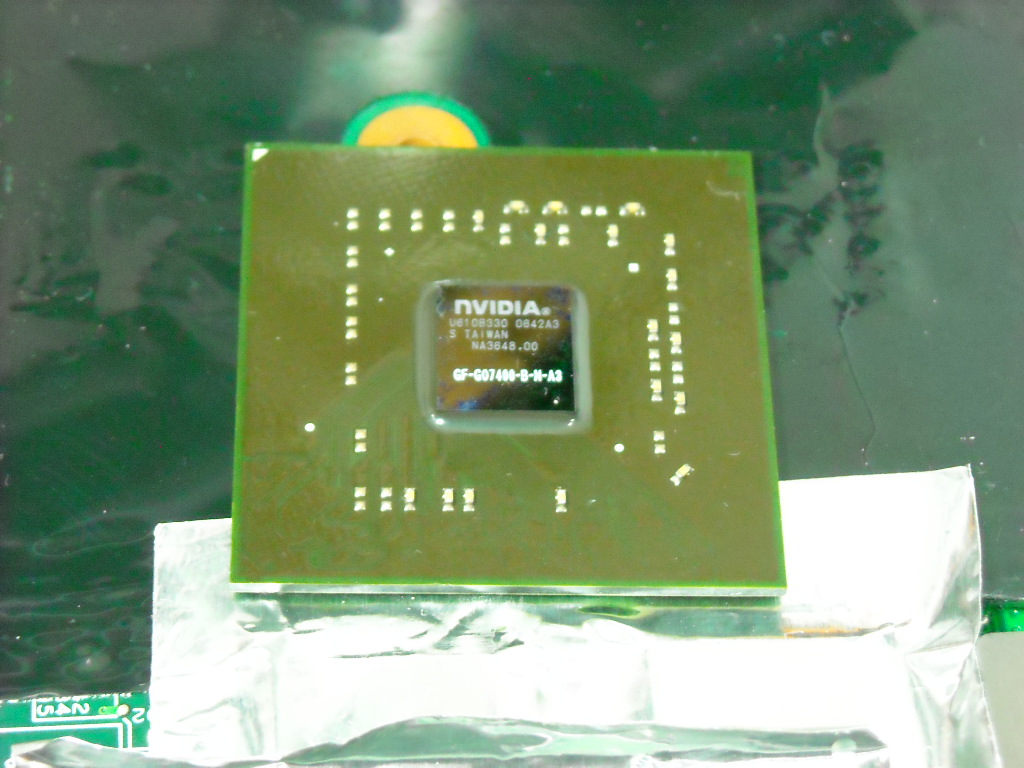

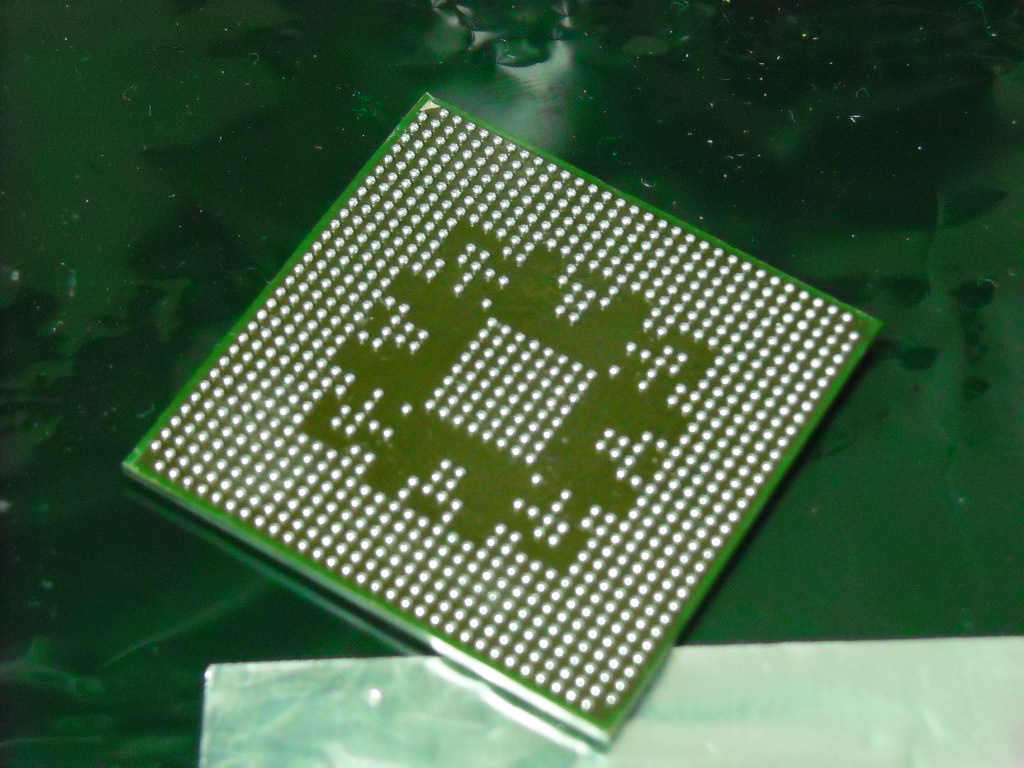

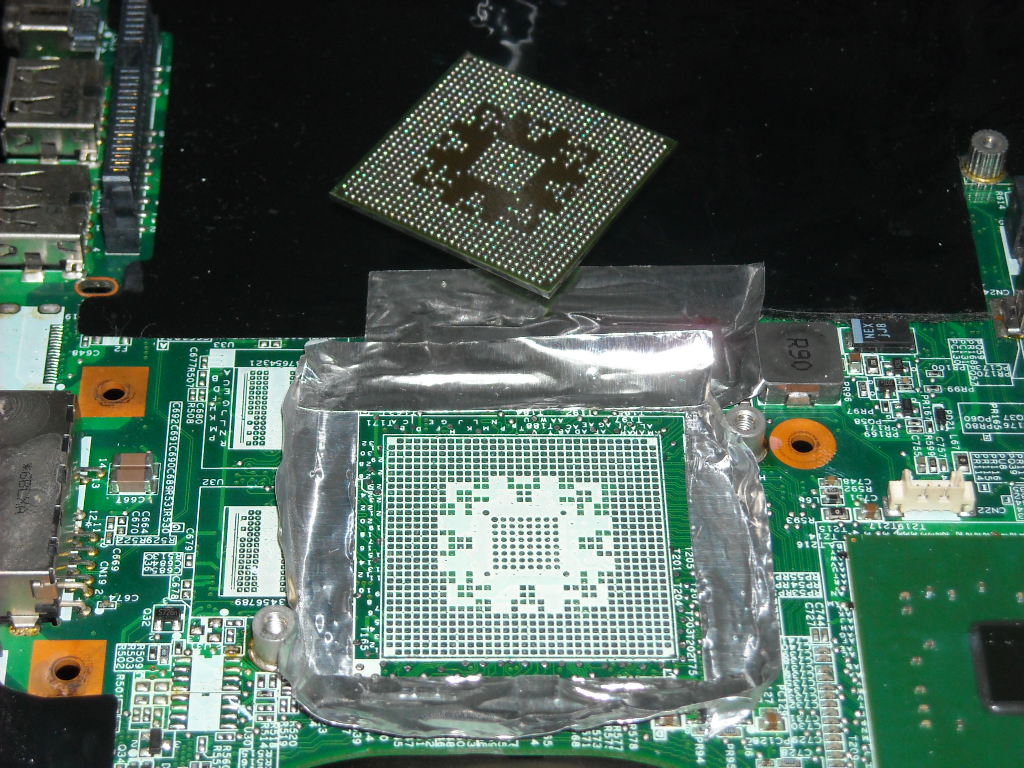

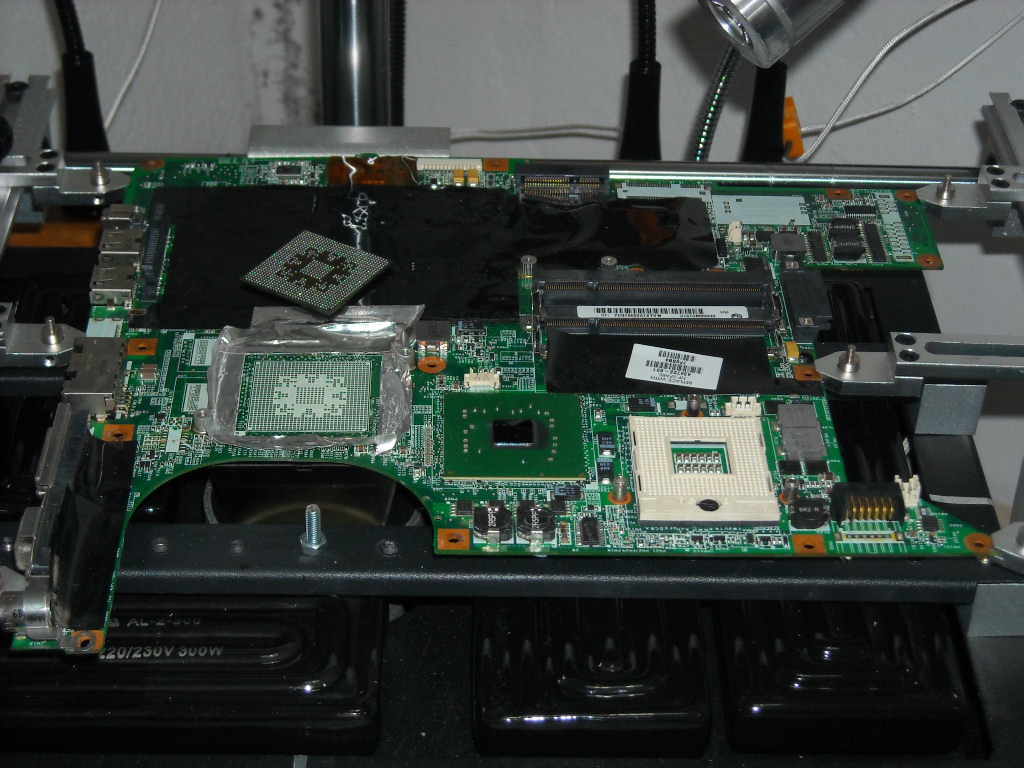

Un altro lavoro su scheda video di notebook HP DV 6000 con chip grafico Nvidia GF-GO7400. Non c'era video sul monitor interno ed esterno dopo reballing è al 110 % al lavoro.:chuncky:
Allegato 10365
Allegato 10366
Allegato 10367
Allegato 10368
Allegato 10369

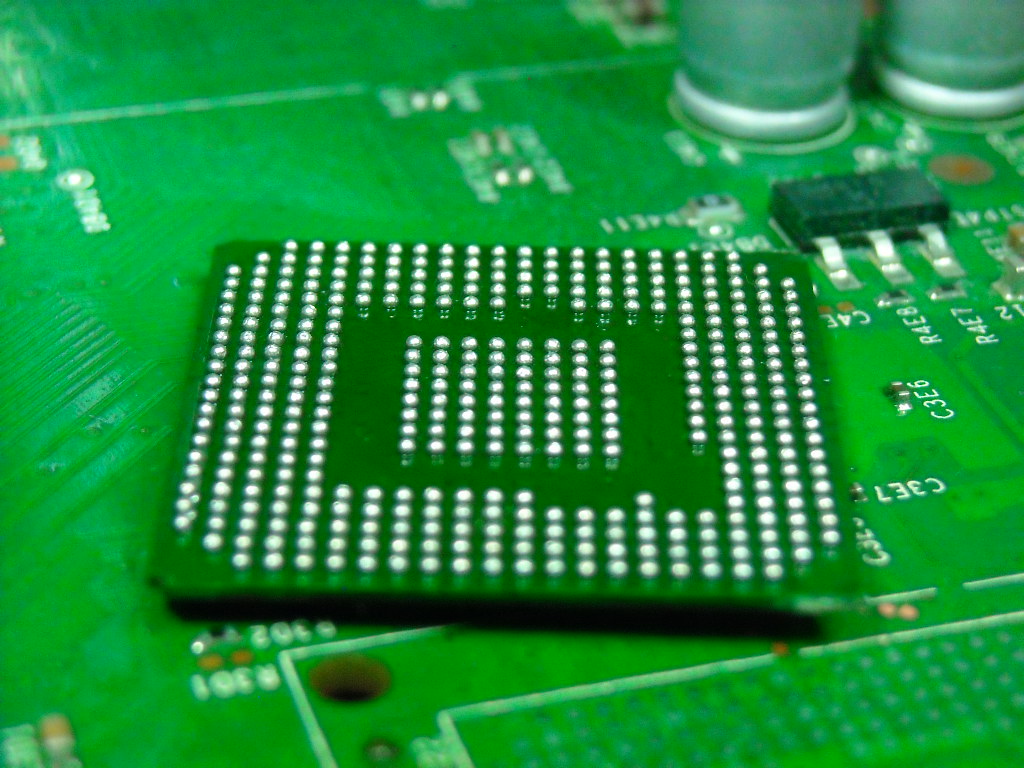

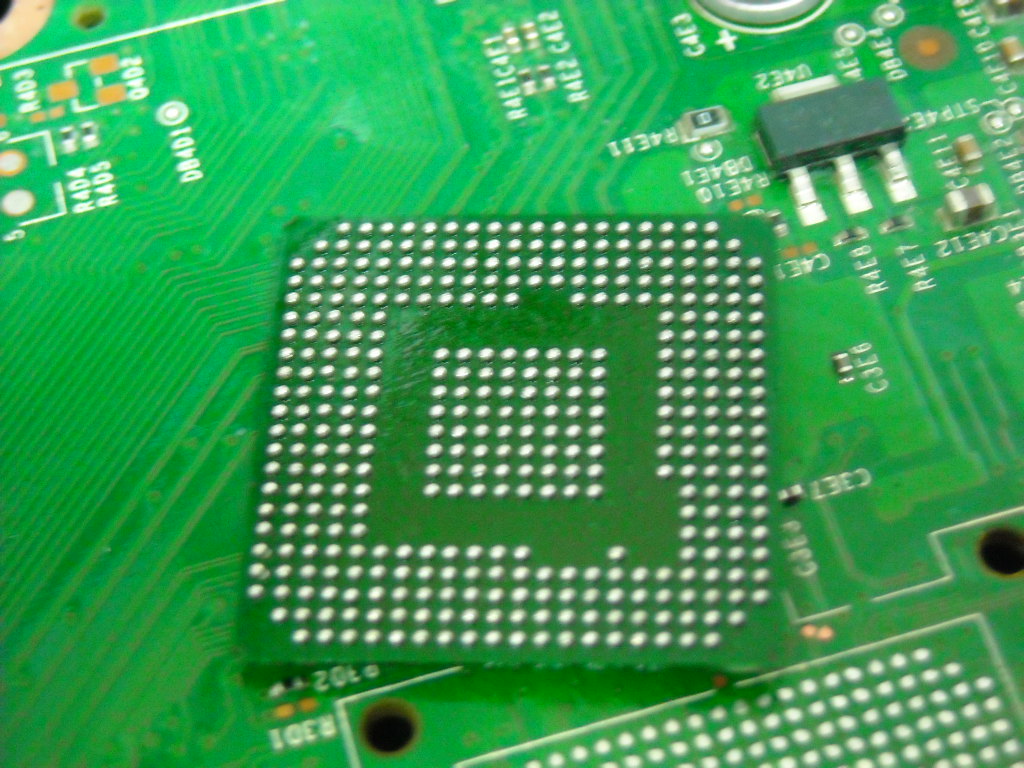

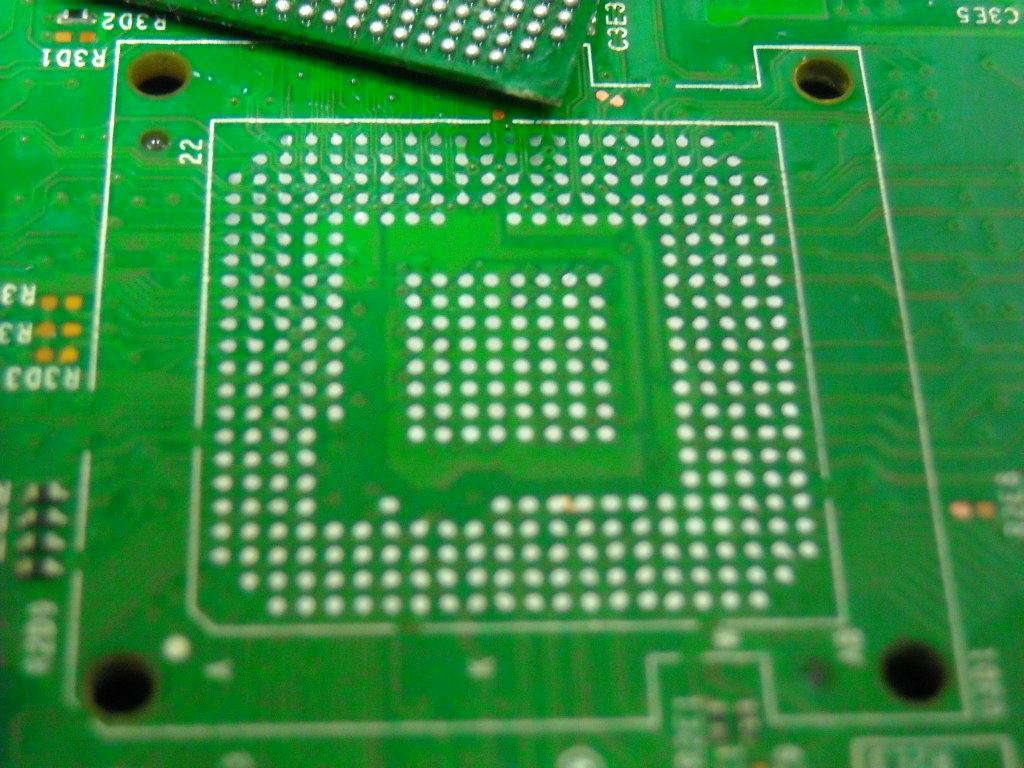

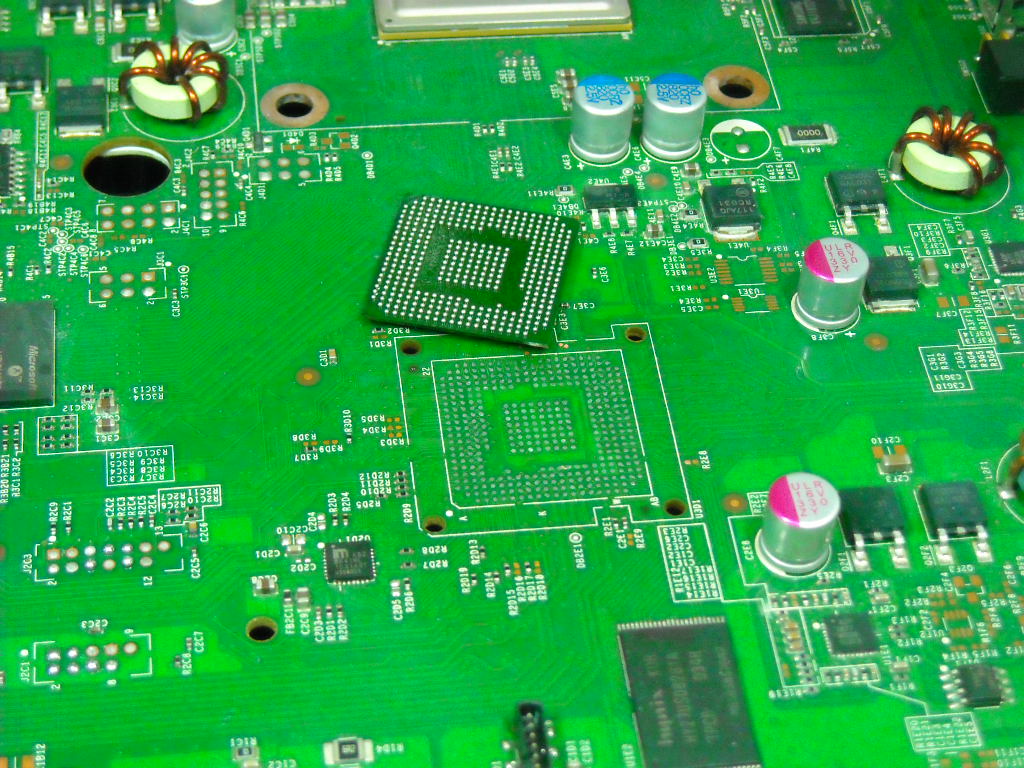

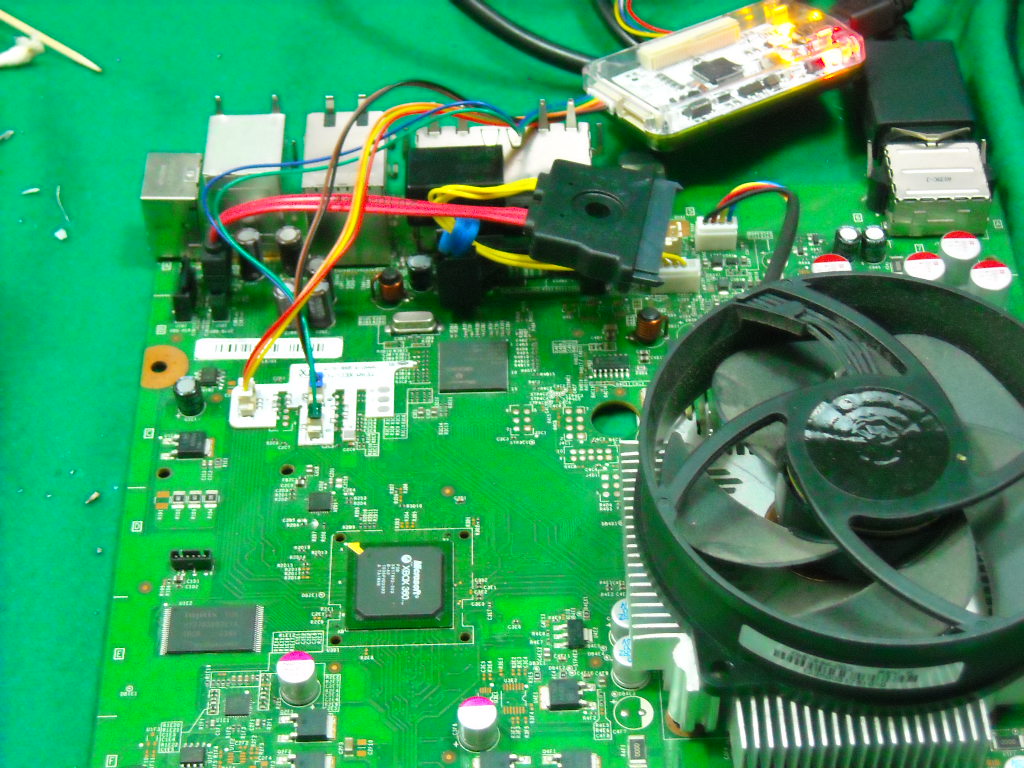

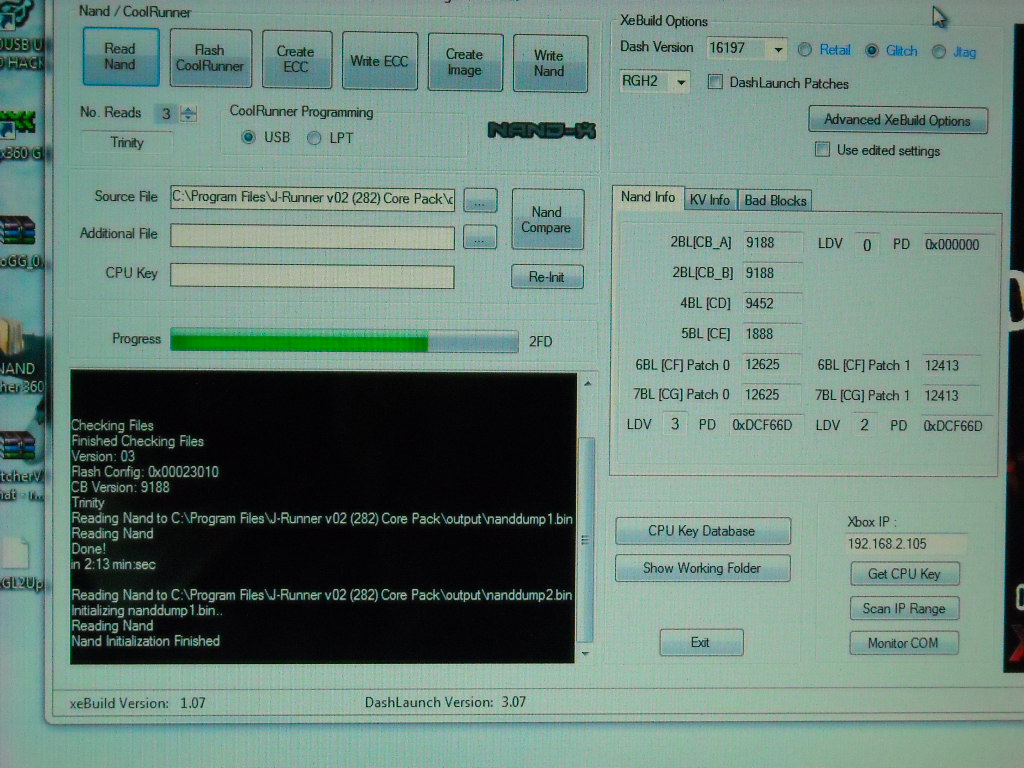

Lavoro effettuato su consol xbox slim (piastra trinity) non permetteva di fare alcun aggiornamento e non permetteva di leggere la nand della consol stessa dai controlli effettuati risultavano in corto i punti 1 e 2 del Connettore (J2C1) in sostanta ho fatto un rebolling al CSP (southbidge) ed ora va alla grande, effettuato anche RGH e glithcha che una bellezza. :excitement::th_dblthumb2:
Allegato 10370
Allegato 10371
Allegato 10372
Allegato 10373
Allegato 10374
Allegato 10375
Allegato 10376
Reballata serale :
https://www.youtube.com/watch?v=O69_jBG3prY
Il bellissimo audio di sottofondo era lo speciale alle 1.00 di notte sulla bomba alla maratona di Boston...
Dì la verità usi una Ayoue 852!!
Ebbene si mi avete scoperto :unconscious:
Ragazzi sono alle prime armi, che tribolazioni :) Secondo voi posso ancora salvare questa Mobo con la pasta all'argento?Allegato 10455
Vedo una miriade di pad saltati....per me da buttare....
Come immaginavo :( Grazie :)
No non buttarla quei pad sono isolati a massa riscaldati il bla e vedrai che riparte un saluto da tutti noi da Roma :pCitazione:
Originariamente Scritto da Rossano
Inviato dal mio LG-E610 con Tapatalk 2
Ora dirò una grossissima castroneria....ma siamo sicuri che non sia un PCB multistrato e quei pad vadano effettivamente da qualche parte?
A me pare strano che possa ripartire....provare comunque non nuoce. Facci sapere.
Ho contato circa una quindicina di pad siete sicuri??
Se parte sei la persona con la più grande fortuna che io abbia mai visto e nel caso dacci pure sei numeri non si sa mai :D
Esatto...anche perchè a volte non ripartono schede pulite perfette al microscopio....se a te riparte questa volo la HONTON dal terzo piano :D
