Ps2 con matrix infinity clone (Witron) non legge niente. Lente non si muove!

Salve a tutti, vi scrivo perché ho un problema: ho comprato una ps2 70004 con modchip witron infinity.
In pratica la play non legge nulla e in particolare la lente non si muove e non emette neanche la luce.
Ho già provato a sostituire la lente, ma il problema è sempre lo stesso. E' come se non arrivasse la corrente alla vite senza fine (ovvero il motorino sled della lente).
Ho controllato i fusibili e ho sostituito il ps17 (prima di sostituirlo la play non si accendeva proprio) e il ps13 con dei fili.

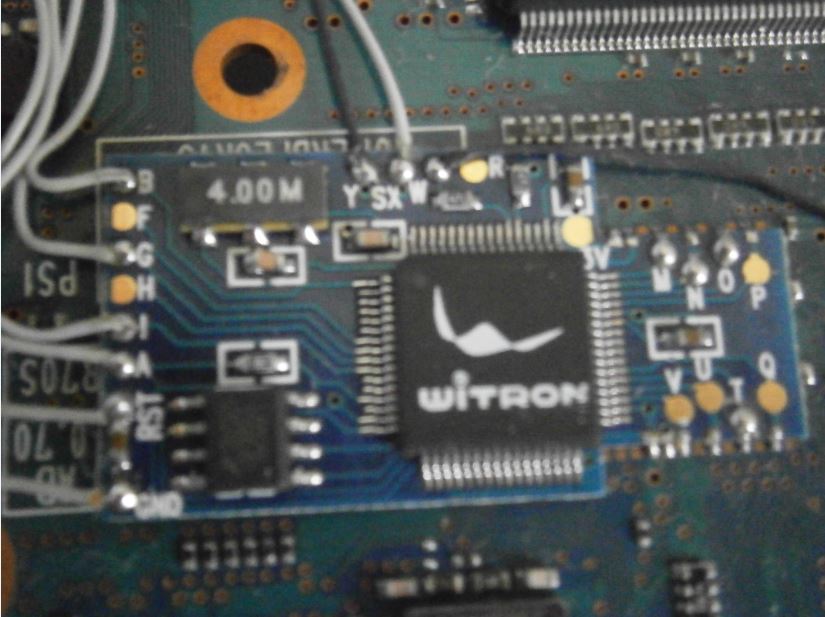

Inoltre vedendo il chip ho notato che il filo H non è collegato. Non so se è importante, ma io sapevo che sui cloni del matrix si doveva collegare.
Allegato 18193
Come posso fare?
Grazie a tutti in anticipo.

o H o F li devi collegare. Ma e' indipendente dal discorso della lente; quella dovrebbe funzionare a priori

Ok, ti ringrazio per la risposta. E per quanto riguarda il problema della lente, come posso risolverlo?

Mi concentrerei sulla flat o sui fuse, ma se nn vuoi perder tempo prova a cambiare tutto il gruppo ottico

Purtroppo ho già controllato tutti i fusibili un paio di volte e anche i flat ed è tutto ok. Ho anche provato a fare il test dell'rs e mi da tutti e quattro i valori tra 585 e 590 mV.
In più ho già provato anche a cambiare l'intero gruppo ottico (sia la lente, sia il motorino sled sia il motorino del disco), ma non cambia niente. Hai qualche altro consiglio?

Provato a togliere il chip e vedere se la console va da originale?

Ciao titty, ho seguito il tuo consiglio, ma la lente non va neanche con console originale. Altre idee??

Verifica le resistenze tracking e focus, non credo abbia fatto bene a cambiare i 2 fusibili con un filo

Ciao Mauroz, ho misurato le resistenze e sia quelle di focus che quelle di tracking mi danno 40kohm. Considerando che dovrebbero essere 30k e 100k, credo siano andate.
Ricordo che comunque è montato sulla scheda madre della ps2 anche il fix salvalente.
Come si può risolvere? Riguardo ai fusibili, come avrei dovuto fare per sostituirli correttamente?

Allora metti le resistenze con quelle corrispondenti come dovrebbero essere.Per i fusibili avresti dovuto mettere altri fusibili di pari valore

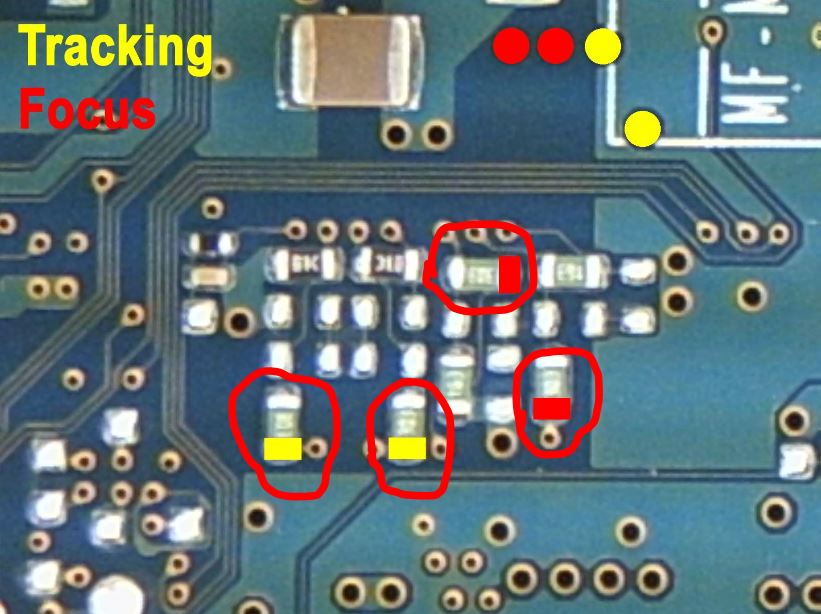

Ho riprovato di nuovo a misurarle e mi sono accorto che avevo messo i puntali nei punti sbagliati. Mi esce 100k su due resistenze e 30k su altre due. Quindi dovrebbero essere apposto. In pratica (non so se sbaglio) ho misurato con il tester su 200k gli estremi delle quattro resistenze che ho cerchiato in rosso nell'immagine.
Allegato 18198
Ho fatto bene?

Si hai misurato nel modo corretto

Ok, quindi escludiamo che siano le resistenze. Ricapitolando:
- fuse ok
- flat ok
- rs ok
- res track e focus ok
- gruppo ottico intero cambiato
- chip tolto
- ho effettuato anche il reset del bios (cortocircuitando il punto u e quello tra u e v) due volte ma non è cambiato niente.
Avete altri consigli??

la lente si sposta verso il centro del disco?

Ciao X-ray, no, la lente non si muove proprio e non emette luce, ma non credo che possa essere un problema di lente, perché ne ho provate già più di una ma la situazione è la stessa.

Se nn si muove proprio nemmeno verso il centro è da cambiare l' RS anche se la misurazione sembra ok, è inutile che perdi altro tempo

Concordo... alla fine io direi che è lui il colpevole

Ok, vi ringrazio per l'aiuto, ma credo di non essere in grado di cambiarlo, quindi meglio lasciar stare. Comunque ora sono alle prese con un'altra ps2 ma apro un nuovo thread visto che il problema è diverso.

falt? come ti sembra il falt? è integro? prova a toccarlo mentre chiudi gli switch

Citazione:

---

Originariamente Scritto da caiomasters

falt? come ti sembra il falt? è integro? prova a toccarlo mentre chiudi gli switch

---

Grande intuizione. Potrebbe essere il consenso degli switch rotto!

No, non credo, visto che ho ponticellato i due estremi dello switch situato sulla scheda madre e ho provato anche a sostituire la basetta del tasto di accensione dove è presente l'altro switch. Ho anche controllato i flat, ma non ho risolto. Penso proprio che il problema sia l'rs, ma preferisco lasciar perdere...
