SNES e cavo composito SCART

[nrg17]

Buongiorno a tutti,

nuovo problema.... console SNES NTSC a cui hanno strappato via il connettore e mi hanno chiesto di fare un cavo con connettore seriale e presa SCART.

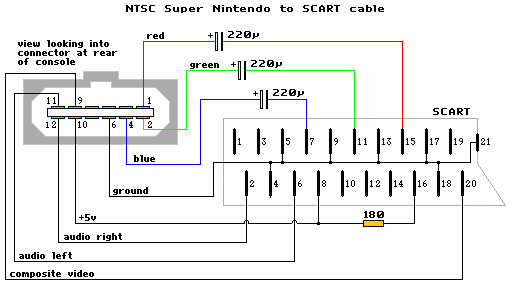

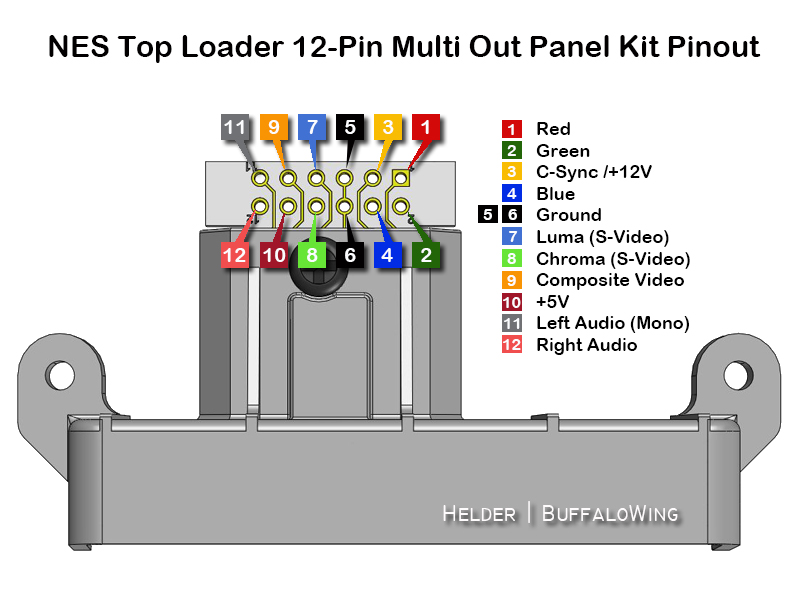

Ho seguito questi due schemi per poter effettuare le connessioni.





Sto usando un televisore a tubo catodico(ve li ricordate ancora? ), e con cartuccia inserita la console si accende, a video sente impulso e va via la scritta AV, ma lo schermo palesemente rimane nero e niente audio ....

[Babilozzo]

Foto del connettore con i condensatori che si capisca qualcosa. Poi se non esce nemmeno in videocomposito cambia tv.
Cmq nei lontani anni '90 usai proprio questo schema. E funziona cazzotti.
Prendi 3 condensatori elettrolitici 220 microfarad da 10/15 volt max (devono essere piccolini per starci dentro il contenitore del cavo scart. da saldare direttamente sui pin della scart ovviamente.
Ed usa cavo schermato singolarmente per ogni canale R/G/B e composito per avere la max. Qualitá video.

Se noti per ogni pin video /audio hai il rispettivo pin di massa lato scart anche se nello schema le masse sono comuni non dovresti aver problemi a capire come fare

[Denny80]

Sulla mia ho montato 3 rca con i classici colori dell'ingresso av,cioè giallo rosso e bianco e il collegamento l'ho fatto così



proprio dov'è saldato il connettore originale sulla scheda madre
