Ps2 slim non funziona più in seguito a modifica... Help me!

Ciao a tutti, premetto che questa è la prima modifica che effettuo su una ps2. Vi scrivo perché la mia ps2 ha smesso di funzionare dopo che l'ho modificata con modbo 750. Dalle foto (che vi allego) sembra che la modifica l'ho effettuata abbastanza male.
Comunque iniziamo dall'inizio: avevo una ps2 slim v14 gh-037-12 modificata con apple 75k + fix salvalente (tra l'altro non necessario) che però non permetteva di leggere i giochi ps1. Ho provato in primo luogo a togliere il condensatore scex da 4.7nF, ma non sono riuscito a risolvere del tutto il problema (i giochi partivano raramente).

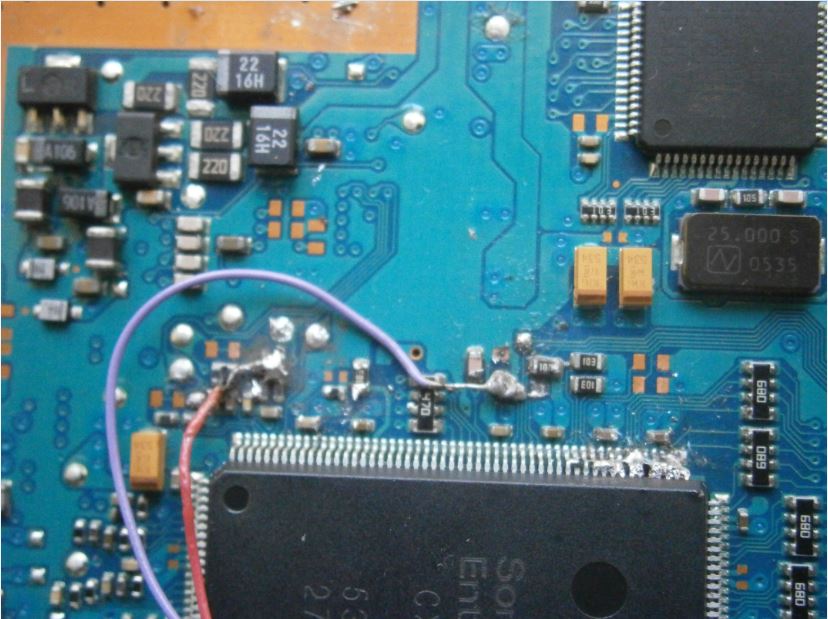

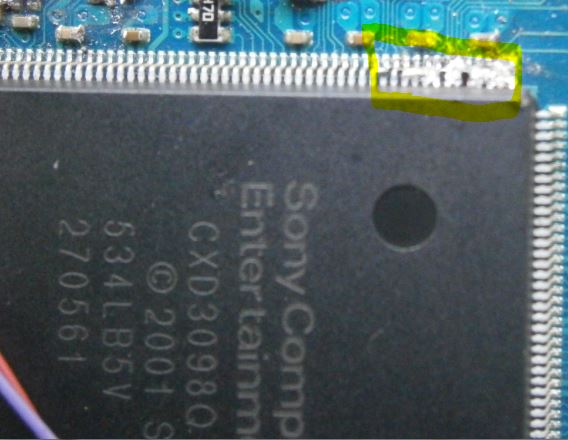

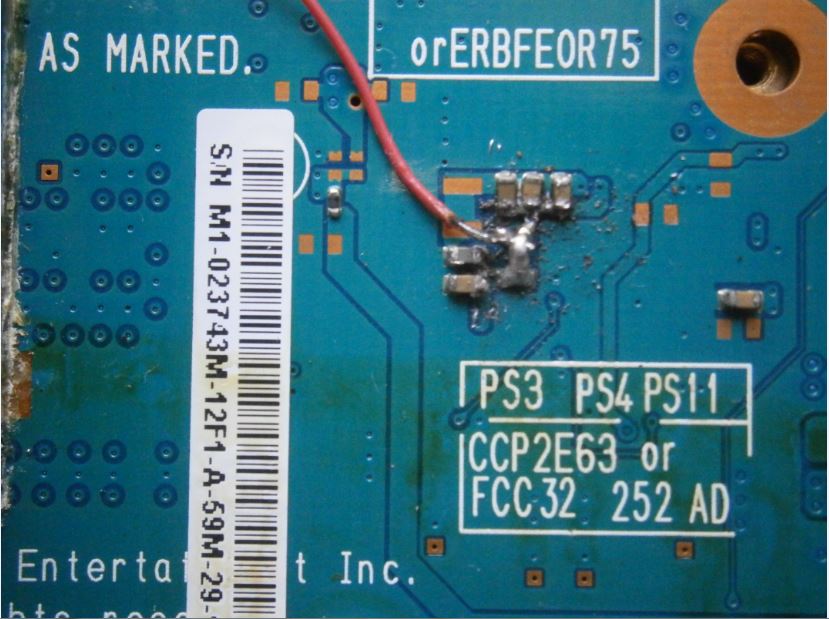

Così ho deciso di togliere il modchip apple 75k e ho installato al suo posto un modbo 750 che avevo da parte. A questo punto alla play si accendeva ancora il led verde, ma c'era schermo nero. Nel cercare di capire quale fosse il problema, ho inavvertitamente creato un corto sul "cippone" cxd, come vedete in questa foto:Allegato 17795
Ora la play purtroppo si accende ma si spegne subito dopo (ovviamente sempre schermo nero).
Come posso fare a risolvere questo problema?
Nella teoria, analizzando la situazione credo che i problemi da risolvere in ordine di importanza siano:
1) corto sul cxd;
2) eventuali altri corti che causano schermo nero.

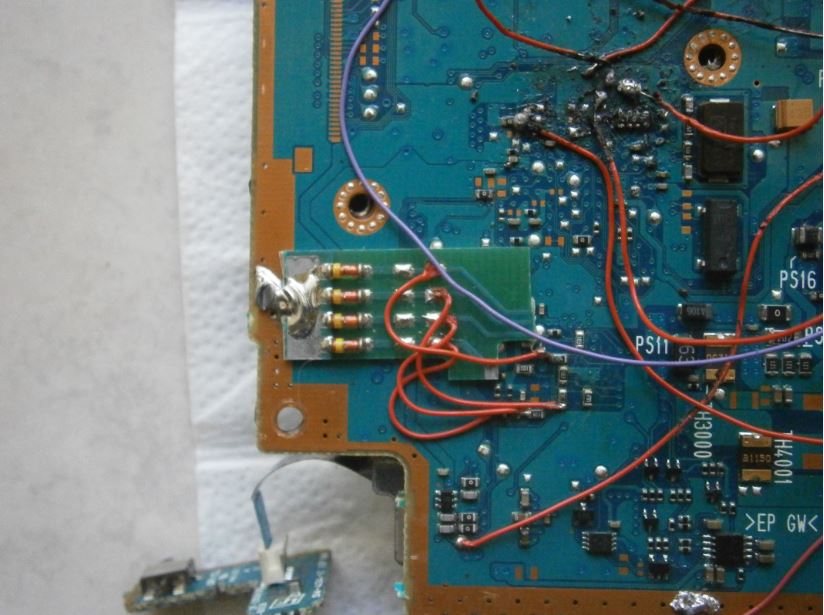

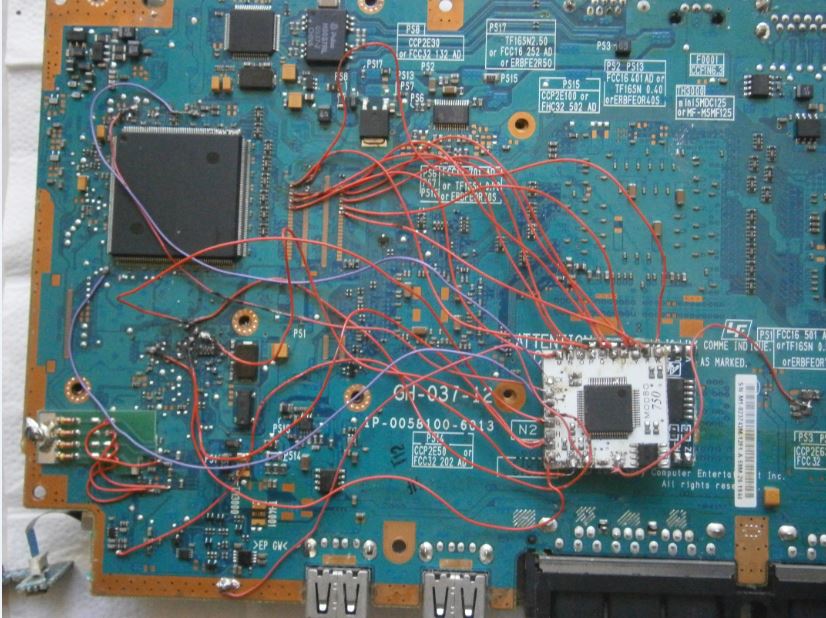

Vi allego alcune foto della modifica:

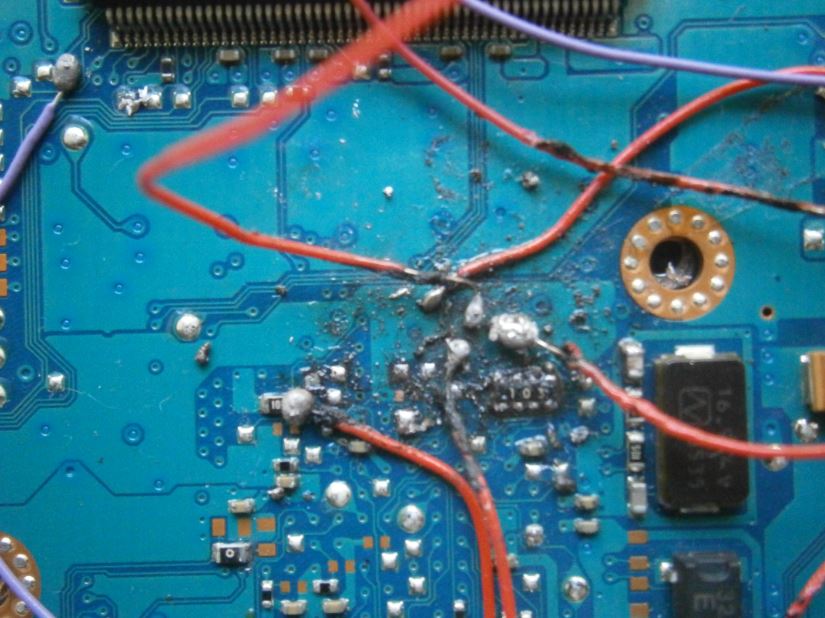

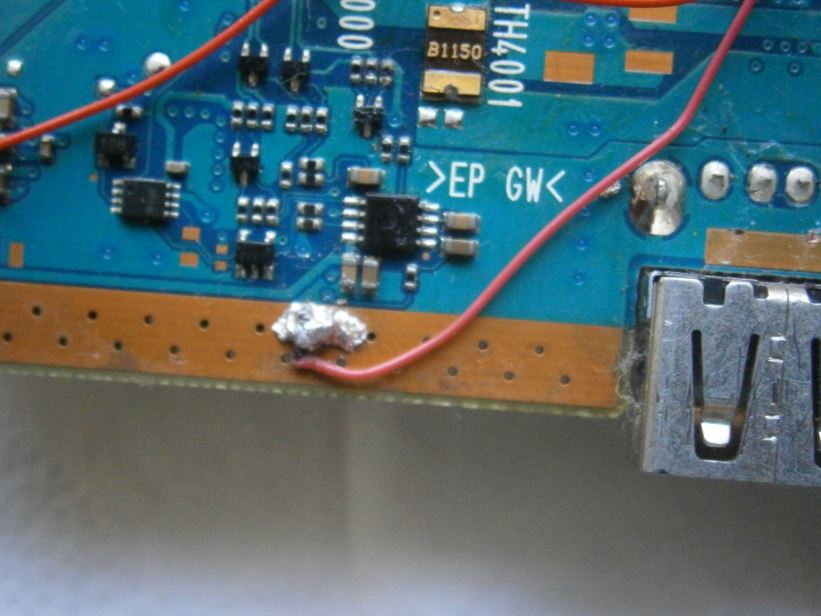

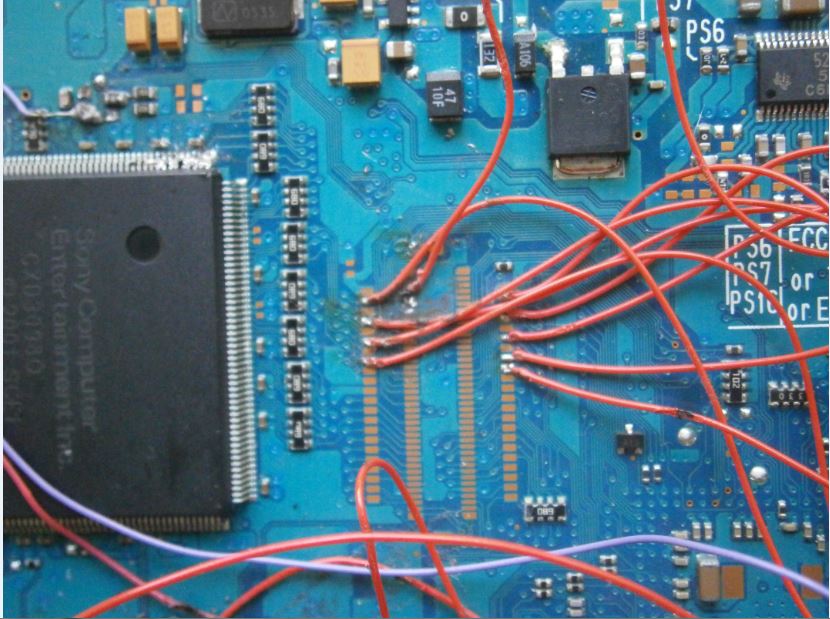

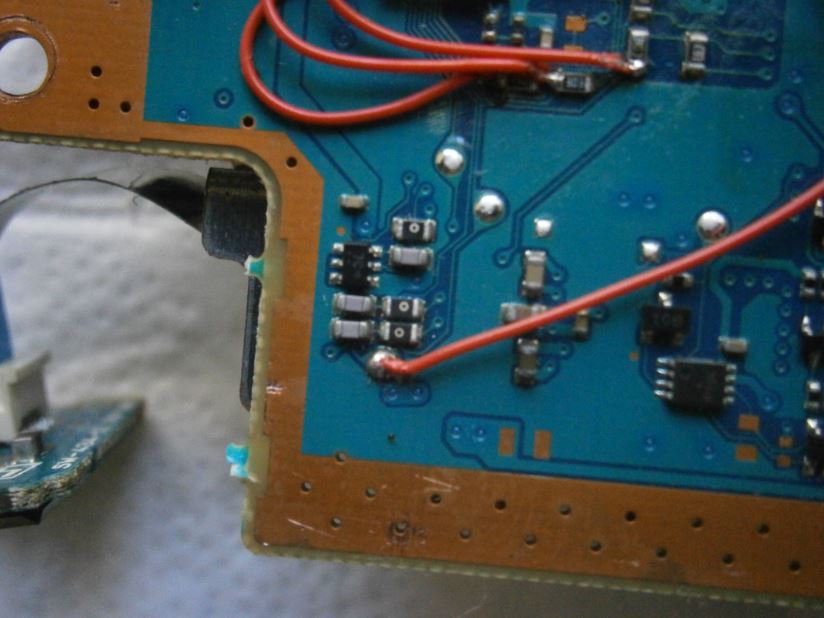

Allegato 17796Allegato 17797Allegato 17798Allegato 17799Allegato 17800Allegato 17801Allegato 17802Allegato 17803

Sul cxd vedo un megacorto e in zona fix pare abbia usato una saldatrice.Prova a togliere tutto e a pulire bene.Usa flussante e un saldatore adeguato.Usa la trecciola per togliere i corti, ma vista la situazione dubito possa risolvere
Anzi forse è meglio non prosegua hai veramente fatto il disastro

Mandala a qualcuno.

metti il saldatore in una cassaforte e non aprirla più
portala da qualcuno prima che sia troppo tardi

E ci credo che non va...

bellissima ...come opera contemporanea ti è venuta bene, come mod forse un po meno

cmq con quel corto è normale lo schermo nero...prima di comprometterla definitivamente FERMATI

Ok, grazie a tutti per le risposte. Credo che rinuncerò.

ma perche non hai levato il vecchio chip? scusa la domanda
ma che saldatore hai usato?

Ciao tomasso, non ho tolto il vecchio chip perché probabilmente il modder che l'aveva installato l'ha incollato e infatti non si riusciva più a staccare.
Comunque ho usato un saldatore pro's kit da 40W. Voi esperti del mestiere quale saldatore e che tipo di stagno usate? Inoltre non avendo flussante ho usato al suo posto la pasta salda. Secondo te va bene lo stesso?

Citazione:

---

Originariamente Scritto da stefano2014

Ciao tomasso, non ho tolto il vecchio chip perché probabilmente il modder che l'aveva installato l'ha incollato e infatti non si riusciva più a staccare.
Comunque ho usato un saldatore pro's kit da 40W. Voi esperti del mestiere quale saldatore e che tipo di stagno usate? Inoltre non avendo flussante ho usato al suo posto la pasta salda. Secondo te va bene lo stesso?

---

Flussante > pasta salda

Guarda non sono del mestiere, ma con il chip e l'awg ti compravi anche il flux, se hai usato stagno dell'1.5 siamo aposto, il biadesivo lo tagliavi con 1 taglerino. :) non smettere vacci con più calma la prossima volta.

Sent from my MiracleBlade

Citazione:

---

Originariamente Scritto da stefano2014

Ciao tomasso, non ho tolto il vecchio chip perché probabilmente il modder che l'aveva installato l'ha incollato e infatti non si riusciva più a staccare.
Comunque ho usato un saldatore pro's kit da 40W. Voi esperti del mestiere quale saldatore e che tipo di stagno usate? Inoltre non avendo flussante ho usato al suo posto la pasta salda. Secondo te va bene lo stesso?

---

Per il saldatore personalmente ne uso di vari wattaggi (anche a gas) a seconda del lavoro che devo svolgere o dove lo svolgo, il tuo va anche bene (io ne uso in quel caso uno da 25W) ma hai bisogno di molta pratica, procurati una scheda elettronica da "buttare" (L'ideale sarebbe una scheda tv a tubo catodico) e comincia a saldare e dissaldare i componenti grandi finchè la saldatura quando hai finito sia lucida come le saldature del fix che non hai toccato, dopo passi ai componenti più piccoli per finire poi a quelli microscopici e infine a saldare con cavo AWG che è autospellante fino ad ottenere le saldature come quel fix piccole, lucenti e senza essere spellati di un chilometro, arrivato a quel punto se te la senti ripulisci quell'obbrobio e la rifai.
Ci vuole pratica per saldare e probabilmente ci metterai un bel pò prima di avere padronanza del saldatore ma se lo vuoi fare segui l'iter che ti ho suggerito e non fare come i neopatentati che come hanno la patente e una macchina (e non una qualsiasi vogliono quella potente) vogliono fare gli schumaker per la strada.

Ok, grazie a tutti per le risposte.

allora come è andata? altri tentativi?

Ciao Tomasso, ti ringrazio per l'interessamento. Comunque, ho comprato un saldatore migliore 20w con la punta sottilissima e lo stagno 60/40 da 0.7 mm e devo dire che ora sto riuscendo meglio a saldare. Ora ho acquistato una ps2 slim 70004b per cercare di modificarla. Ho quasi finito di installarvi un modbo 760, ma vorrei sapere, prima di finire l'installazione, se è necessario anche il fix salvalente. Dovrebbe essere una v13 se non sbaglio; la scheda madre è una gh-032-31.
Se serve il fix, vorrei sapere se posso usare quello della vecchia scheda madre ormai andata.
Grazie in anticipo.

se è compreso nella conf. non vedo il perchè usare quello vecchio, boh prova con google non dovrebbe servire affatto il fix comunque...

No, il modbo 760 non l'ho comprato nuovo, ma l'ho preso da un'altra scheda madre, quindi al momento ho solo il vecchio fix che stava sulla scheda madre della ps2 del primo post. Comunque sono riuscito a effettuare la modifica con successo. Infatti la ps2 si accende, lo schermo si vede ed esce anche la scritta "Modbo Chip" all'avvio.
Riguardo al fix salvalente, tu sei sicuro che non serve nella v13? Sul sito ufficiale modbo c'è scritto che ci vuole, mentre c'è scritto che è facoltativo in altri siti, come per esempio su quello di Romeo: (RoyaleAm)
Ora di chi mi devo fidare?
Nel dubbio io lo metterei ma mi servirebbe uno schema che non trovo da nessuna parte (anche perché non so che tipo di fix è quello che ho)...

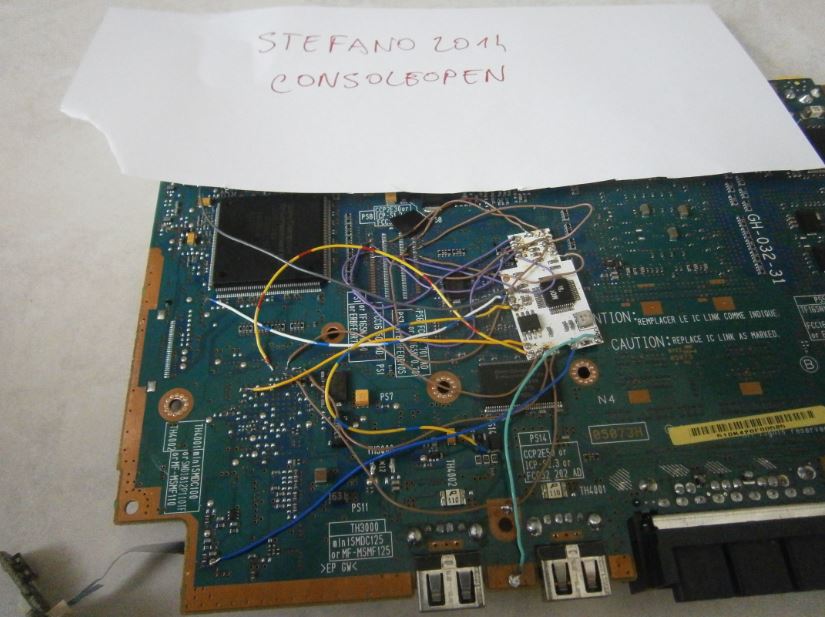

Comunque ti allego una foto dell'installazione del chip:
Allegato 17858

Mi rivolgo ai più esperti a scopo didattico.

Ma per curiosità, è possibile ripristinare circuiti martoriati come quelli del primo post?
Con che cosa si potrebbe rimuovere tutto quello stagno/flux eccedente e con che tecnica?
Inoltre moltissimi smd sembrano in corto tra loro, conviene più dissaldarli pulire tutto e rimetterli o ormai sostituirli con dei nuovi?

Ma sono i file del cavo di rete? Sconsigliato, sono troppo rigidi e rischi di strappare i punto dove sono saldati.

Citazione:

---

Originariamente Scritto da Brisma

Mi rivolgo ai più esperti a scopo didattico.

Ma per curiosità, è possibile ripristinare circuiti martoriati come quelli del primo post?
Con che cosa si potrebbe rimuovere tutto quello stagno/flux eccedente e con che tecnica?
Inoltre moltissimi smd sembrano in corto tra loro, conviene più dissaldarli pulire tutto e rimetterli o ormai sostituirli con dei nuovi?

---

direi che è abbastanza semplice con del flussante e una treccia dissaldante.
