Problema con Modbo 5.0 su PS2 SCPH-77004

**mod.rm360** · 21-02-14

Salve a tutti... Avrei un problema su una PS2 modello SCPH-77004 con scheda madre GH052-51.
Ho montato un chip Modbo 5.0 seguendo lo schema per il modello SCPH-7700 (GH051-51). La console riesce ad avviare normalmente i giochi originali (sotto il logo PlayStation 2 compare anche la scritta Infinity v1.93). Non riesco però ad avviare le copie di backup e FreeMcBoot.
Secondo voi, qual è il problema? Ho forse seguito lo schema sbagliato? In questo caso, dove posso trovare lo schema giusto?
Grazie in anticipo per l'aiuto

**The Pusher** · 22-02-14

Ci posti una foto per poterti aiutare?

**mod.rm360** · 22-02-14

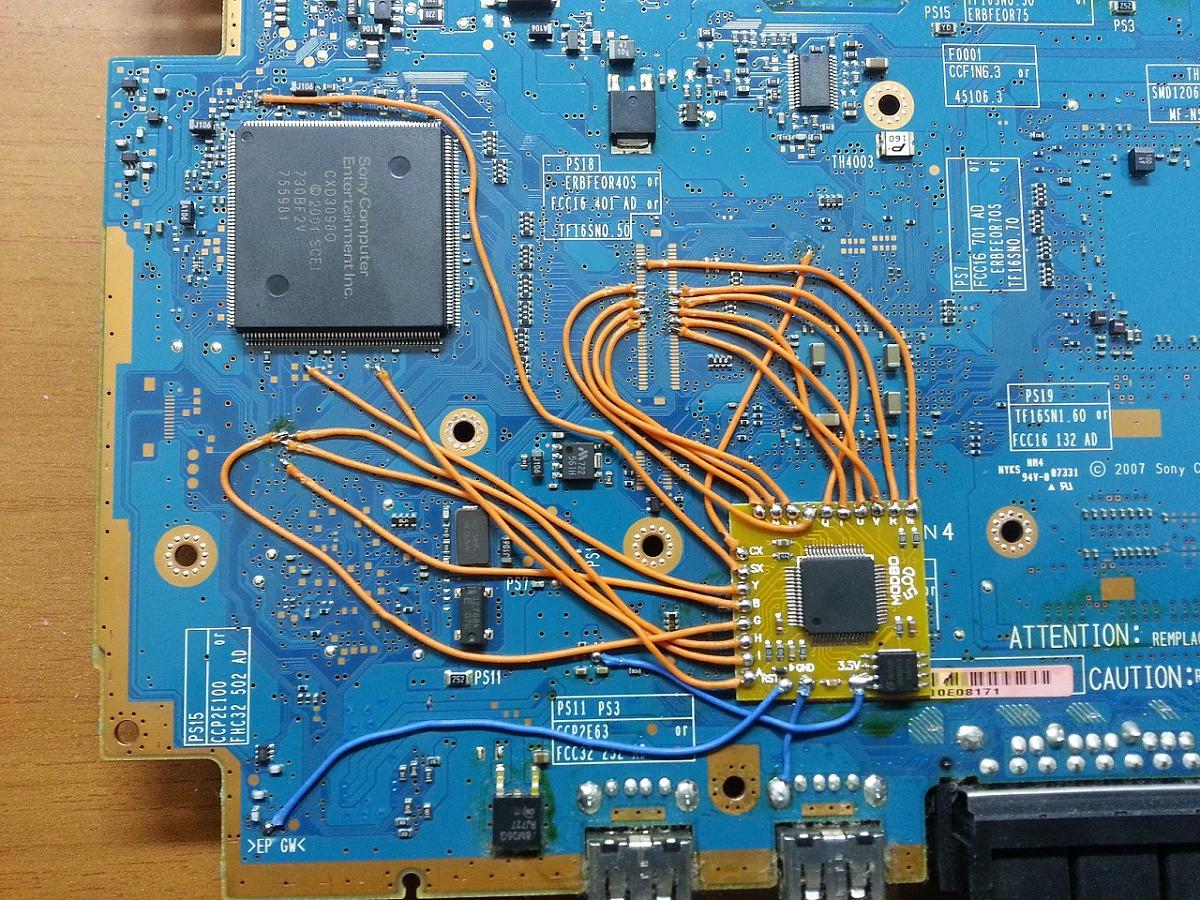

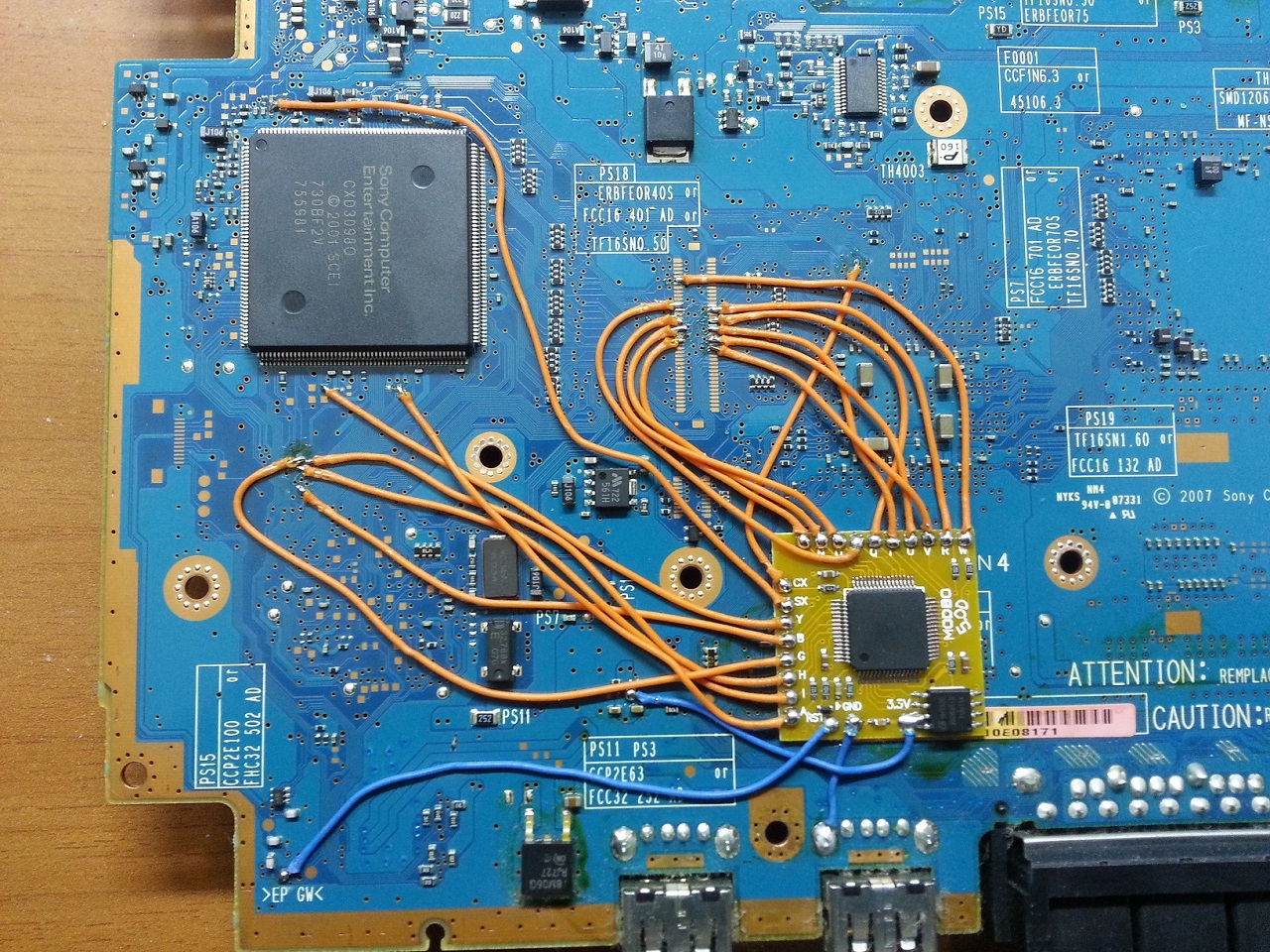

Ok.. questa è una foto (è di qualche mese fa, infatti c'era un punto sbagliato che ho poi corretto)...

Problema con Modbo 5.0 su PS2 SCPH-77004-ps2.jpg

**X-ray** · 23-02-14

Il punto cx non dovrebbe essere li a meno che non sia un alternativo ma non l'ho mai visto. Poi ho un dubbio anche su V ed R, metti una foto ravvicinata

Inviato dal mio HT_PAD1051 con Tapatalk 2

**ciariello** · 23-02-14

non ho guardato l'installazione nei particolari ma se ti compare la scritta custom vuol dire che i punti del bios,cx e reset inclusi dovrebbero essere corretti.

dovresti controllare i punti del controller (A,B,G,H,I)

**mod.rm360** · 24-02-14

Grazie per l'aiuto

Ho controllato nuovamente tutti i punti, ma sono tutti saldati nel punto giusto...
Come dicevo, può essere che ho seguito lo schema per la scheda madre GH051-51 , mentre la mia è GH052-51?

**The Pusher** · 24-02-14

Il cx non e' li, ma vicino alla serigrafia PS18

**The Pusher** · 24-02-14

Prima che tu posti che la tua versione di motherboard non e' quella e bla bla bla ti anticipo dicendoti che nel punto dove hai saldato non c'e' coninuita' con il cx ,indi segui lo schema, ilpunto dove hai saldato e' sbagliato
