Stinger V4 by Team Maximus

[Stryp]

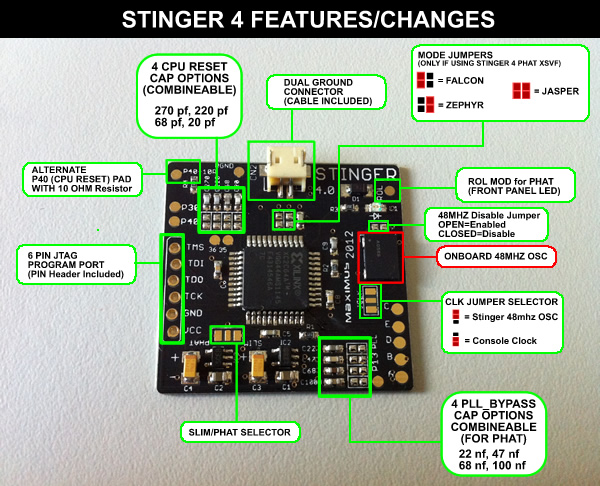

Oggi il team maximus ci informa che è in produzione una nuova revisione del loro glitch chip, Stinger V4.
Le novità sono le seguenti:

- Quarzo 48 MHZ per le corona (possibilità di abilitarlo e disabilitarlo tramite un jump, logicamente quando è disabilitato si usa il normale pad del CLK)

- 4 condensatori sul pad del Cpu_reset da 270 Pf, 220 Pf, 68 Pf e 20 Pf che si possono abilitare tramite un jump

- 4 condensatori sul pad del PLL_ByPass da 22 Nf, 47 Nf, 68Pf e 100 Nf che si possono abilitare tramite un jump

- Pad alternativo del cpu reset, con la resistenza da 10 ohm (utile sulle slim trinity ... spesso ottimizza i tempi di boot)

Fonte: GX MOD
Sito ufficiale: Team Maximus

[zeruel85]

Mah, arrivano un po' tardino, no?

P.S.: hai scritto pico sul PLL, ma sono nano.

[Stryp]

Mah, arrivano un po' tardino, no?

Si in effetti si sono "aggiornati" allo standard attuale un pò tardino

P.S.: hai scritto pico sul PLL, ma sono nano.

grazie ho corretto con Nf :P

[ilario]

Mah, arrivano un po' tardino, no?

Azzo, lo stavo per dire io
