Squirt QSB DUAL NAND PCB + SMC Reset per Trinity

Ecco le foto del nuovo Add On Made in Team Squirt 360 per il Dual NAND su Xbox 360 Slim con Scheda Madre Trinity... lo Squirt QSB DUAL NAND PCB + SMC Reset

Questo nuovo accessorio permette l' installazione della Dual NAND in modo semplice e veloce grazie al PCB Sagomato e al Flat Di Collegamento con la Squirt Nand PCB

Inoltre è stata aggiunta la funzione di Reset SMC che non era mai stata implementata sulla Dual Nand di Squirt

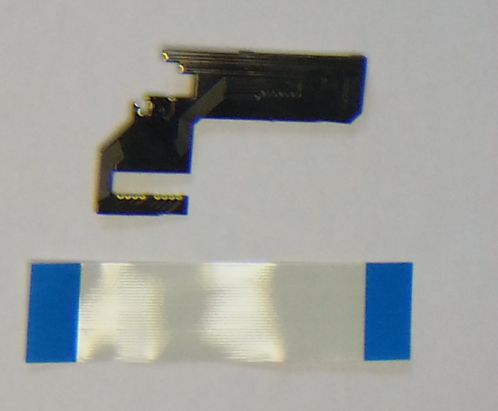

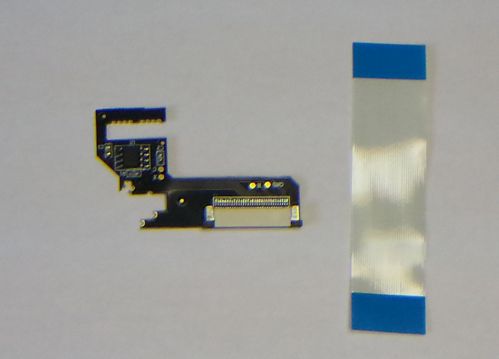

Vi lascio alle foto del prodotto

Allegato 4964

Allegato 4965

A breve un tutorial per il Montaggio e la configurazione

Ringrazio Hardstore per averci inviato il Sample per il Test

Sarebbe interessante se lo avessero rilasciato per corona...

L' Hack corona è uscito da Poco... date tempo al tempo

Si Titty la riflessione è sul fatto che se vuoi dual nand corona ad oggi disponi solo della soluzione squirt che pero non ha reste smc...
Pertanto secondo me avrebbe dovuto avere la precedenza visto che su Trinità invece ci sono diverse soluzioni già in commercio

Scusate gli errori sto caz.. Di iPad

Anche il Trident funge su Corona mi pare...

Questo non lo so li non ha bisogno di timing vero? Toglie l'alimentazione lui al chip..
Sinceramente non ne ho mai montati ma non ne parlano bene ho letto alcuni che su 5 due chip erano fallati o meglio hanno dovuto rifare saldature sul trident perché i pin non erano a contatto... E la cosa mi sembra assurda...

Sì gestisce lui il chip. E' anche vero che è l'unica tri nand sul mercato. Per chi non vuole rinunciare a nulla (live, freeboot e devkit) è il massimo secondo me.

Questo si ripeto non l'ho provato ma qualitativamente non ne parlano bene..

Citazione:

---

Originariamente Scritto da Netkar

Questo si ripeto non l'ho provato ma qualitativamente non ne parlano bene..

---

Io ho montato 2 trident su trinity e nessun problema.
L'unica che mi viene in mente è che, gente poco pratica di saldatore, trovi difficoltà con alcuni punti che non sono proprio coincidenti al millimetro.

Ridicolo usare un 555 per resettare l'SMC quando può farlo il CPLD con il codice giusto....

Citazione:

---

Originariamente Scritto da Vola

Ridicolo usare un 555 per resettare l'SMC quando può farlo il CPLD con il codice giusto....

---

magari non sanno il codice giusto, ma se così non fosse allora come hanno scelto questo piuttosto che quest'altro? opinioni?

Citazione:

---

Originariamente Scritto da Vola

Ridicolo usare un 555 per resettare l'SMC quando può farlo il CPLD con il codice giusto....

---

no se devi vendere 9 euro di addon

ce l'ho !! ;)

Citazione:

---

Originariamente Scritto da computereconsole

ce l'ho !! ;)

---

anch'io! ma più lungo! :p

I matrix Trident sono ben realizzati e funzionano egregiamente... pare ci fosse stato un problema con le saldature ma relative al pcb con l'interruttore, nulla che non si possa risolvere con una scaldatina... diciamo che non pregiudica la qualità del prodotto, che resta di fatto il primo tri-nand e con le piazzole per saldatura veloce...

Tornando In Topic, vedremo come si comporterà sotto test, ma non mi piace minimamente la scelta del ne555...

Scusate l'ot quindi rgh corona+storm360v2 rev b + Matrix trident già da oggi si può fare?? Se potete mi date info x pm? Grazie ^_^

Mi edito da solo (sono un cretino):
Se serve a qualcuno: [url]http://infinitymod.com/Download/DIAGRAM-TRIDENT-CORONA16Mb.jpg[/url]

Si ok ma ritorniamo in tema... non centra una fava il tri nand corona

Qualcuno l'ha provato? Io l'ho acquistato, e non riesco a farlo andare...in pratica parte sempre dalla nand onboard, e non c'è modo di farlo switchare correttamente. Premetto che ho una Trinity 4Gb. Ho fatto prima l'installazione come sono abituato a fare (piazzando il chip accanto al dissipatore della CPU) e mi son trovato di fronte al problema. Ho iniziato a farmi venire dubbi sulla lunghezza dei fili etc, così ho deciso di copiare con precisione chirurgica l'uinstallazione mostrata nelle foto del bollettino del qsb. Risultato? Lo stesso identico. Ho letto in giro sul web di altri utenti con il medesimo problema. Non si riesce a scrivere la nand secondaria, ne ad effettuare lo switch tra le due (ho seguito anche le note a pagina 10 del manuale di installazione ovviamente, ma senza risultati). Mettendo il bitstream all in one (e non quello specifico per qsb) con ponticello tra vcc e pad 3 per inibire il dualnand, la consolle legge direttamente il modulo nand secondario (molto interessante, infatti così facendo ho potuto scriverci freeboot). Scollegando il modulo nand secondario, ovviamente, la consolle legge la nand sulla motherboard. Non so se è un problema allo squirt o al qsb, ma escludo problemi di installazione (a meno che non ci siano errori nello schema di montaggio). Ho notato che sul tutorial mostrano un qsb che ha un punto di massa in piu rispetto a quello che hanno venduto a me (che ha solo una piazzuola GND). Un utente su un forum mi ha detto che il qsb in mio possesso è una versione beta...ma è uguale a quello che vedo in foto in questo forum. Sarei curioso di sapere da Titty se funziona o se ha i miei stessi problemi. Per ora ho messo su il bitstream all in one con ponticello vcc-pad3, così parte sempre freeboot e in teoria potrei usarla così per un po. Se mi confermate che non funziona, chiudo la consolle e contatto il fornitore che mi ha venduto il qsb per chiedergli come possiamo fare. Ho proprio bisogno del vostro aiuto...
Ultima domanda, ho rilevato i voltaggi dai punti ce_a e ce_b, ed ho notato che switchando, su ce_a c'è sempre tensione (se non ricordo male sui 3V) mentre su ce_b c'è una tensione leggermente inferiore (non ricordo esattamente ma se a qualcuno interessa posso misurarla nuovamente), che scompare switchando...mi domando, ma non dovrebbe passare da ce_a a ce_b? O è normale che ce_a sia sempre alimentato? Se così non fosse, si potrebbe trattare di un problema di bitstream, o semplicemente di uno squirt guasto, e a quel punto non c'entrerebbe nulla il qsb. Per favore ditemi cosa ne pensate...ve ne sarei grato! (specialmente Titty che ne ha uno a portata di mano)...

Citazione:

---

Originariamente Scritto da zybex17

Qualcuno l'ha provato? Io l'ho acquistato, e non riesco a farlo andare...in pratica parte sempre dalla nand onboard, e non c'è modo di farlo switchare correttamente. Premetto che ho una Trinity 4Gb. Ho fatto prima l'installazione come sono abituato a fare (piazzando il chip accanto al dissipatore della CPU) e mi son trovato di fronte al problema. Ho iniziato a farmi venire dubbi sulla lunghezza dei fili etc, così ho deciso di copiare con precisione chirurgica l'uinstallazione mostrata nelle foto del bollettino del qsb. Risultato? Lo stesso identico. Ho letto in giro sul web di altri utenti con il medesimo problema. Non si riesce a scrivere la nand secondaria, ne ad effettuare lo switch tra le due (ho seguito anche le note a pagina 10 del manuale di installazione ovviamente, ma senza risultati). Mettendo il bitstream all in one (e non quello specifico per qsb) con ponticello tra vcc e pad 3 per inibire il dualnand, la consolle legge direttamente il modulo nand secondario (molto interessante, infatti così facendo ho potuto scriverci freeboot). Scollegando il modulo nand secondario, ovviamente, la consolle legge la nand sulla motherboard. Non so se è un problema allo squirt o al qsb, ma escludo problemi di installazione (a meno che non ci siano errori nello schema di montaggio). Ho notato che sul tutorial mostrano un qsb che ha un punto di massa in piu rispetto a quello che hanno venduto a me (che ha solo una piazzuola GND). Un utente su un forum mi ha detto che il qsb in mio possesso è una versione beta...ma è uguale a quello che vedo in foto in questo forum. Sarei curioso di sapere da Titty se funziona o se ha i miei stessi problemi. Per ora ho messo su il bitstream all in one con ponticello vcc-pad3, così parte sempre freeboot e in teoria potrei usarla così per un po. Se mi confermate che non funziona, chiudo la consolle e contatto il fornitore che mi ha venduto il qsb per chiedergli come possiamo fare. Ho proprio bisogno del vostro aiuto...
Ultima domanda, ho rilevato i voltaggi dai punti ce_a e ce_b, ed ho notato che switchando, su ce_a c'è sempre tensione (se non ricordo male sui 3V) mentre su ce_b c'è una tensione leggermente inferiore (non ricordo esattamente ma se a qualcuno interessa posso misurarla nuovamente), che scompare switchando...mi domando, ma non dovrebbe passare da ce_a a ce_b? O è normale che ce_a sia sempre alimentato? Se così non fosse, si potrebbe trattare di un problema di bitstream, o semplicemente di uno squirt guasto, e a quel punto non c'entrerebbe nulla il qsb. Per favore ditemi cosa ne pensate...ve ne sarei grato! (specialmente Titty che ne ha uno a portata di mano)...

---

Ti confermo il solito problema, pare non sia proprio perfetto il codice

Titty é in vacanza, ed idem io... Ho fatto il tutorial e l'ho inserito nel tutorial della dual nand con squirt...

Hai evitato il ponticello di gp01 per la prima accensione per il settaggio dell'smc alla seconda nand?

Per sapere quale nand é selezionata nella guida ho spiegato come collegare il led

Sent from my Nexus S using Tapatalk 2
