[XBOX360] Dual Nand su Corona 4GB (V4 & v6) By Dgenx

Giungiamo a conoscenza dal noto sito tedesco Xboxhacks.de che l'utente Dgenx del teamx360.co.uk ha rilasciato degli schemi che permettono la realizzazione di un sistema dual nand su xbox360 slim 4GB con scheda madre corona V4 e V6.

Occorrente:

Citazione:

---

8 resistenze da 10k
1 resistenza da 2.2K
1 interruttore (2x3 On-On)
1 diodo 1N4148
Una millefori
PCB per il dual Nand a vostra scelta
Glitcher a vostra scelta

---

Di seguito le foto

http://s25.postimg.org/8cn9oc8v3/resistor_remove.jpg

http://s25.postimg.org/ilkc7wman/vero_trace_cuts.jpg

http://s25.postimg.org/g43zmwd0f/resistors_switch.jpg

http://s25.postimg.org/5rim3khcv/10k_switcher.jpg

http://s25.postimg.org/5rim3khcv/10k_switcher.jpg

http://s25.postimg.org/ksjzi3273/IO_points.jpg

http://s25.postimg.org/s9t6xarq7/IO_POINTS_2.jpg

http://s25.postimg.org/g43zmwd0f/resistors_switch.jpg

http://s25.postimg.org/jlan3m1gf/GND_3_3v_points.jpg

http://s25.postimg.org/w7ggmpejj/reset_wire.jpg

http://s25.postimg.org/4zjmfd4nz/1_N4148.jpg

http://s25.postimg.org/4barwf5y7/reset_point.jpg

Ecco un video dimostrativo:

https://www.youtube.com/watch?v=aLB66kwS4Ak

Bhe che ne pensate ? davvero fenomenale il lavoro svolto!

Dgenx ha usato il matrix trident come PCB per il Dual Nand o meglio ... trial nand ([URL="http://www.consoleopen.com/forum/tutorial-modchip-e-hardware-xbox-360-xbox360-slim/3947-tutorial-rgh-installazione-matrix-trident.html"]CLICCA QUI PER VEDERE IL NOSTRO TUTORIAL/RECENSIONE SULL'INSTALLAZIONE DEL MATRIX TRIDENT[/URL]) e inoltre ha usato come glitchip lo squirt 2.0 Reloaded ([URL="http://www.consoleopen.com/forum/tutorial-riguardanti-la-realizzazione-di-rgh-con-glitchip-specifici/17106-recensione-tutorial-installazione-360squirt-2-0-100mhz-reloaded-su-xbox360-slim-e-fat.html"]CLICCA QUI PER VEDERE IL NOSTRO TUTORIAL/RECENSIONE SULL'INSTALLAZIONE DI SQUIRT 2.0 RELOADED[/URL])


Tutti i crediti vanno a teamx360.co.uk e in particolare all'utente Dgenx che cogliamo l'occasione per ringraziarlo per il lavoro che svolge nella scena xbox360!
Se qualcuno dello staff entrerà in possesso di una corona 4GB su cui si possono effettuare dei test, molto probabilmente scriveremo una guida più dettagliata sul suo funzionamento e sull'installazione in generale.

Update: Ringrazio Pocoyo2 per la segnalazione dell'errore e mi scuso con Dgenx per il fraintendimento!

Fonte: [URL="http://www.xboxhacks.de/endlich_dgenx_vereinigt_dual_nand_corona_v4_v6.t59 065.html"]Xboxhacks.de[/URL]
Sito ufficiale: [URL="http://www.teamx360.co.uk/"]TeamX360[/URL]

Ottima news. Un motivo in più per attendere il nuovo Dashlaunch che stavolta...si stà facendo desiderare.

Che bello. Ci provo sabato :-D:-D tanta roba.

Citazione:

---

Originariamente Scritto da Babilozzo

Che bello. Ci provo sabato :-D:-D tanta roba.

---

Spero per te che apri un bel topic e ci rendi partecipi nel lavoro :P ahahhaha

Non è l'Ace ma uno Squirt2.0
In più, non vorrei sbagliarmi, ma credo che il merito vada a dgenx

[url]http://www.teamx360.co.uk/showthread.php?p=9333[/url]

from Galaxy NOTE 2

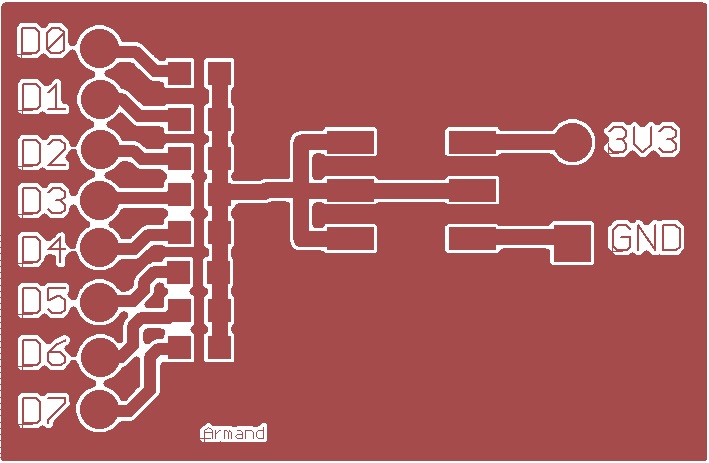

un regalino per tutti! ;)

Allegato 17646

[URL="http://www.mediafire.com/view/lyha86axd8a3a70/dual_v2.pdf"]Scarica il pdf[/URL]

E' una conversione da 4Gb a 16 MB se non ho capito male quello che ha fatto.

Così sembra...

VA poi detto ke a valle di sto bel lavoretto ci va un HDD original (o una penna USB formattata)

la conversione fu fatta' gia mesi fa' da ciariello , si limito' solo' a fare la conversione , e non ad installare il trident ma il succo è quello.....

Citazione:

---

Originariamente Scritto da Armand

un regalino per tutti! ;)

Allegato 17646

[URL="http://www.mediafire.com/view/lyha86axd8a3a70/dual_v2.pdf"]Scarica il pdf[/URL]

---

Grande Armand!!!

ho alcuni dubbi
non ho mai fatto dual nand quindi non ammazzatemi coi commenti fuori luogo:tongue-new:
intanto vorrei capire perchè nella millefori bisogna tagliare....mica cè continuità tra un foro e l'altro (forse il tizio l'ha fatto perchè la sua è tutto continuo?)
l'interruttore da una parte finisce alla mobo,ma dall'altra a cosa è collegato??
nella prima foto r2r1 perchè è segnalata?

Come non c'è continuità... Certo che c'è, guarda come è fatta la basetta...

è quello che ho scritto
nella mia millefori ogni foro è isolato dagli altri
nella sua invece cè continuità,ecco il perchè dei tagli
ma non può generalizzare buttando uno schema :very_drunk:

Perchè quello di armand che è?

in quello di armand si vede chiaramente
cmq non ho capito a cosa serve quell'interruttore (abilita disabilita la seconda nand?) e come si fa ad azionarlo da fuori?cioè la basetta va portata fuori dalla console?
alternative a quel tipo di interruttore?(mi sembra di averlo visto da qualche ricambio xbox)

L'interruttore non serve se usi il trident

L'interruttore serve a passare da NAND primaria (console originale) a NAND secondaria (freeboot). Mi pare una cosa abbastanza logica che debba stare all'esterno, altrimenti smonti la console ogni volta che vuoi fare lo switch NAND?

già...........ma perchè col trident non cè bisogno?ha già la sua basetta esterna ?!
ripeto che non ho mai fatto dual nand,non so manco come sono combinati questi chip....
ma perchè allora il tizio lo ha messo nello schema visto che dice abbia usato il trident
e se l'interruttore non serve
tutta quella basetta non va neppure fatta?cioè le resistenze dove finiscono se non cè l'interrutttore?sulla basetta del trident?
e se uno volesse provare un altro pcb come il demon o lo squirt cambia qualcosa ?
sempre piu confuso.

Perchè il trident o il demon hanno già lo switch, con gli altri chip dual nand, puoi collegarlo al tasto sync.

e la massa delle resistenze a cosa le collego?
