Ring of LED TEST RGH slim e phat

**Raiden** · 02-12-11

Trivia TIME !!!

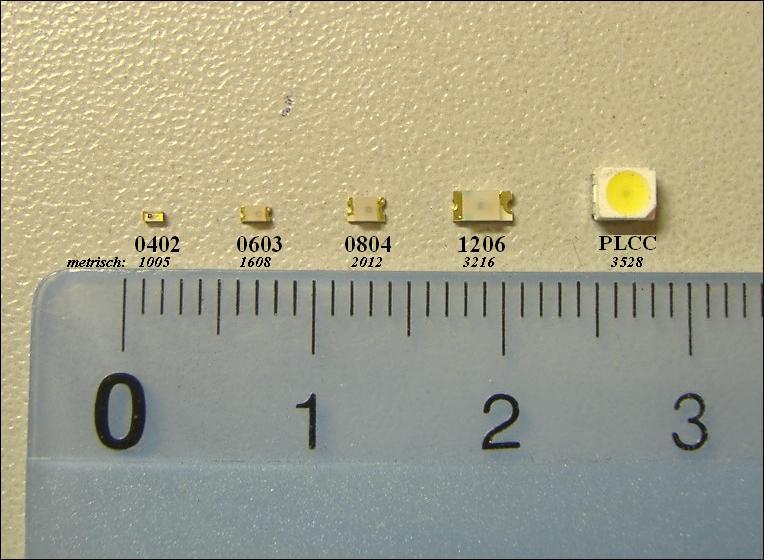

Ring of LED TEST RGH slim e phat-smdledsam7.jpg

guerrierodipace · 02-12-11

Originariamente Scritto da Raiden

Trivia TIME !!!

Clicca l'immagine per ingrandirla.

Nome: smdledsam7.jpg
Visualizzazioni: 13410
Dimensione: 62.9 KB
ID: 1693

questa immagine la cercavo da un pò

**X-ray** · 02-12-11

ma era nella mia guida all'elettronica di base

guerrierodipace · 02-12-11

Originariamente Scritto da X-ray

ma era nella mia guida all'elettronica di base

Mica posso leggere tutto :-P

**Kerishan** · 02-12-11

Originariamente Scritto da Raiden

Trivia TIME !!!

Esattamente cosa sarebbero? XD

**Raiden** · 02-12-11

^^' son tutti led ...

**Kerishan** · 02-12-11

E quale di questi è il led montato sul frontale della X360?

**X-ray** · 02-12-11

apri il frontale e ti armi di righello, più semplice di così

**dottorniù** · 04-12-11

buonasera a tutti, mi è venuta un'idea ma non riesco a farla funzionare.........
a casa ho un sacco di led da 3mm e fisicamente tagliando leggermente la plastica che copre il ring si riescono ad utilizzare per fare il ring completo
il problema è l'alimentazione, quella del chip non basta e ho pensato di usare un transistor npn (2n3904) per comandare i led ma non mi funzia....... secondo voi è
possibile farlo e sbaglio io qualcosa oppure l'impulso è troppo breve per far funzionare il transistor?

**Raiden** · 04-12-11

cosa intendi per "fare il ring completo"?

**dottorniù** · 04-12-11

Intendo usare 4 led da 3mm ( quelli normali non smd) per accendere tutto l'anello

**Raiden** · 05-12-11

... scusa ma è totalmente inutile

**adriano221169** · 05-12-11

..infatti nel video ce ne 1 solo messo al centro e illumina tutto il cerchio..

**Electron^-** · 05-12-11

Originariamente Scritto da adriano221169

..infatti nel video ce ne 1 solo messo al centro e illumina tutto il cerchio..

Ne basta uno per illuminare il cerchio. Comunque ti consiglio di comprare qualche led smd, più comodi da saldare e meno ingombranti ...

Sent from my Nexus S using Tapatalk while I'm looking what you are doing... o.O

**dottorniù** · 05-12-11

Originariamente Scritto da adriano221169

..infatti nel video ce ne 1 solo messo al centro e illumina tutto il cerchio..

io stò parlando della fat, ed anche nel video di raiden si illumina solo il quarto superiore destro.

Ne basta uno per illuminare il cerchio. Comunque ti consiglio di comprare qualche led smd, più comodi da saldare e meno ingombranti ...

Sent from my Nexus S using Tapatalk while I'm looking what you are doing... o.O

come ho detto ho molti led da 3mm e quelli smd nei negozzi che ho vicino casa non li vendono si trovano soltanto le strip che costano uno sbotto, la prossima fiera dalle mie parti ci sarà a marzo e farmi spedire solo quelli
non mi sembra conveniente...... e quindi vorrei usare quelli e mi picerebbe illuminare tutto il cerchio e non solo un'angolo.

**Electron^-** · 05-12-11

Originariamente Scritto da dottorniù

io stò parlando della fat, ed anche nel video di raiden si illumina solo il quarto superiore destro.

come ho detto ho molti led da 3mm e quelli smd nei negozzi che ho vicino casa non li vendono si trovano soltanto le strip che costano uno sbotto, la prossima fiera dalle mie parti ci sarà a marzo e farmi spedire solo quelli
non mi sembra conveniente...... e quindi vorrei usare quelli e mi picerebbe illuminare tutto il cerchio e non solo un'angolo.

Dovrai metter mano a lima o dremel perchè altrimenti non riesci a montarli... sui led si poggia del plexiglas opaco per cui dovrai mangiarne un pò per far alloggiare i led da 3mm... poi i led dovrai metterli orizzontali e vicino p'estremità di ogni quarto del cerchio perchè hanno una luce molto direzionale e questo ti eviterà grosse differenze di luminosità ...

Sent from my Nexus S using Tapatalk while I'm looking what you are doing... o.O

**Titty** · 05-12-11

Originariamente Scritto da Kerishan

E quale di questi è il led montato sul frontale della X360?

Per modificar eil RING delle fat servono ler 603 di 2 colori... quindi 9 in totale

Per l aSLIM servono 8 led 603 e 2 led 804

**dottorniù** · 05-12-11

Originariamente Scritto da Electron^-

Dovrai metter mano a lima o dremel perchè altrimenti non riesci a montarli... sui led si poggia del plexiglas opaco per cui dovrai mangiarne un pò per far alloggiare i led da 3mm... poi i led dovrai metterli orizzontali e vicino p'estremità di ogni quarto del cerchio perchè hanno una luce molto direzionale e questo ti eviterà grosse differenze di luminosità ...

Sent from my Nexus S using Tapatalk while I'm looking what you are doing... o.O

per quello non c'è problema ho già fatto una prova ed i led ci stanno benissimo, basta solo incidere la plastica bianca che copre i led per incastrarli alla perfezione, il problema rimane l'alimentazione....... ho collegato un npn con emittore collegato ad una massa della console, la base sul debug pin del chip ( 27 se non sbaglio) ed il collettore al negativo dei led ma non si accendono........ cosa sbaglio?
