DOWNGRADE AL FW 3.55 DELLE PS3 CON NOR

Per procedere  avremo bisogno di:

- un ProgSkeet
- Una PS3 Fat 80GB oppure una Qualsiasi Ps3 Slim con Fw superiore al 3.55 ma che NATIVAMENTE (quindi al primo avvio dopo l'acquisto) avevano un Fw Max 3.55
- una resistenza da 100Kohm e una resistenza da 10Kohm
- Un film in Blu-ray RECENTE per il ripristino dei file DRL
- il programma WinSkeet: CLICCA
- una Penna USB formattata in FAT32 da minimo 256MB

- Il programma HxD: CLICCA
- Flussante, Stagno e Filo Awg30
- Tanta Pazienza e Tanta Manualità

Vi consiglio di avviare la riproduzione di un Film BluRay recente prima di iniziare questa procedura: in questo modo risulterà più facile il ripristino dei file DRL alla fine del downgrade.

Ricordo che la procedura che state per segui è molto complessa, richiede uno buona esperienza in ambito di saldature elettroniche e utilizzo di programmatori. L'errore comporta l' Inutilizzo permanente della console. Console Open e il suo Staff non si ritiene responsabile di qualsiasi danno possa nascere dall' utilizzo di questo tutorial

Per prima cosa verifichiamo che la nostra console possa essere Downgradata: ricordo che solo le console con Fw 3.55 NATIVO e poi aggiornata possono essere riportare al Fw 3.55.

Iniziamo con lo stabilire se la nostra Ps3 ha la Nand o la Nor: tutte le Slim hanno la Nor (anche la Fat da 80gb) mentre le altre Fat hanno 2 Nand. Ecco la lista precisa in base al modello della Ps3:

PS3 Fat (NAND):
CECHA = 256MB
CECHB = 256MB
CECHC = 256MB
CECHE = 256MB
CECHG = 256MB

PS3 Fat (NOR):
CECHH = 16MB
CECHJ = 16MB
CECHK = 16MB
CECHL = 16MB
CECHM = 16MB
CECHP = 16MB
CECHQ = 16MB

PS3 Slim (NOR):
CECH-20..A = 16MB
CECH-20..B = 16MB
CECH-21..A = 16MB
CECH-21..B = 16MB
CECH-250.A = 16MB
CECH-250.B = 16MB
CECH-251.A = 16MB
CECH-251.B = 16MB

Per sapere se la vostra Ps3 è tra Downgradabile consultate la seguente tabella (oppure questo link: CLICCA):

Volendo possiamo anche utilizzare il tool MinVersCheck (CLICCA): questo tool serve per verificare la versione MINIMA di FW installabile (non rileva il Firmware NATIVO della console), quindi se la tabella vi segnala la console come NON MODIFICABILE non ha nemmeno senso proseguire con il tutorial.

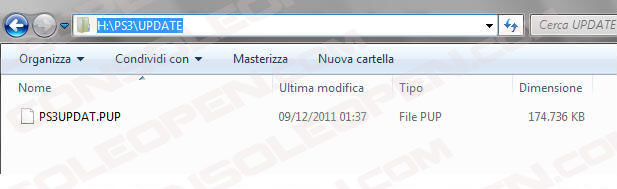

Prendiamo il file e lo rinominiamo in PS3UPDAT.PUP. Copiamo il file appena rinominato nella nostra penna USB Formattata in Fat32 all' interno della Directory PS3\UPDATE (se non ce l' abbiamo creiamo noi il percorso):

Accendiamo la nostra console e andiamo su Impostazioni\Update Sistema e avviamo il nostro Tool come fosse un aggiornamento Ufficiale.

Dopo qualche secondo il Programma ci dirà la versione di FW che possiamo inserire con il Downgrade

SALVIAMO I SALVATAGGI E IL NOSTRO PROFILO PERCHE' LA PROCEDURA CHE ANDREMO A ESEGUIRE FORMATTERA' L' HDD DELLA CONSOLE CANCELLANDO TUTTI I VOSTRI DATI E PROGRESSI DI GIOCO.

Una volta stabilito se la nostra console è o no downgradabile (E SALVATI I NOSTRI DATI) procediamo con il lavoro vero e proprio...

============================================================================================================================================================

MONTAGGIO PROGSKEET v1.0 e 1.1

Il Progskeet 1.0 e 1.1 si differenziano di poco, le caratteristiche e il Layout del PCB sono pressochè identiche a parte l' aggiunta di alcuni PAD per la variazione della tensione di alimentazione (che noi non useremo e la presenza del pettine da 56PIN per il montaggio dei flat per le NAND e NOR CLIP)

Ecco di seguito i due chip:

Ritengo opportuno puntualizzare un paio di cose sull' Installazione e sull' Utilizzo di ProgSkeet 1.0: come forse molti non sanno il ProgSkeet ha la possibilità di essere settato in modo da Alimentare lui stesso le NOR oppure no. Questa modalità viene attivata in base allo stato di R7 e R8.

Di seguito riporto come impostare le suddette resistenze in base a quello che abbiamo appena detto:

- Modalità Stand Alone: R7 e R8 sono chiusi

- Modalità Standard: R7 è Chiuso mentre R8 è Aperto

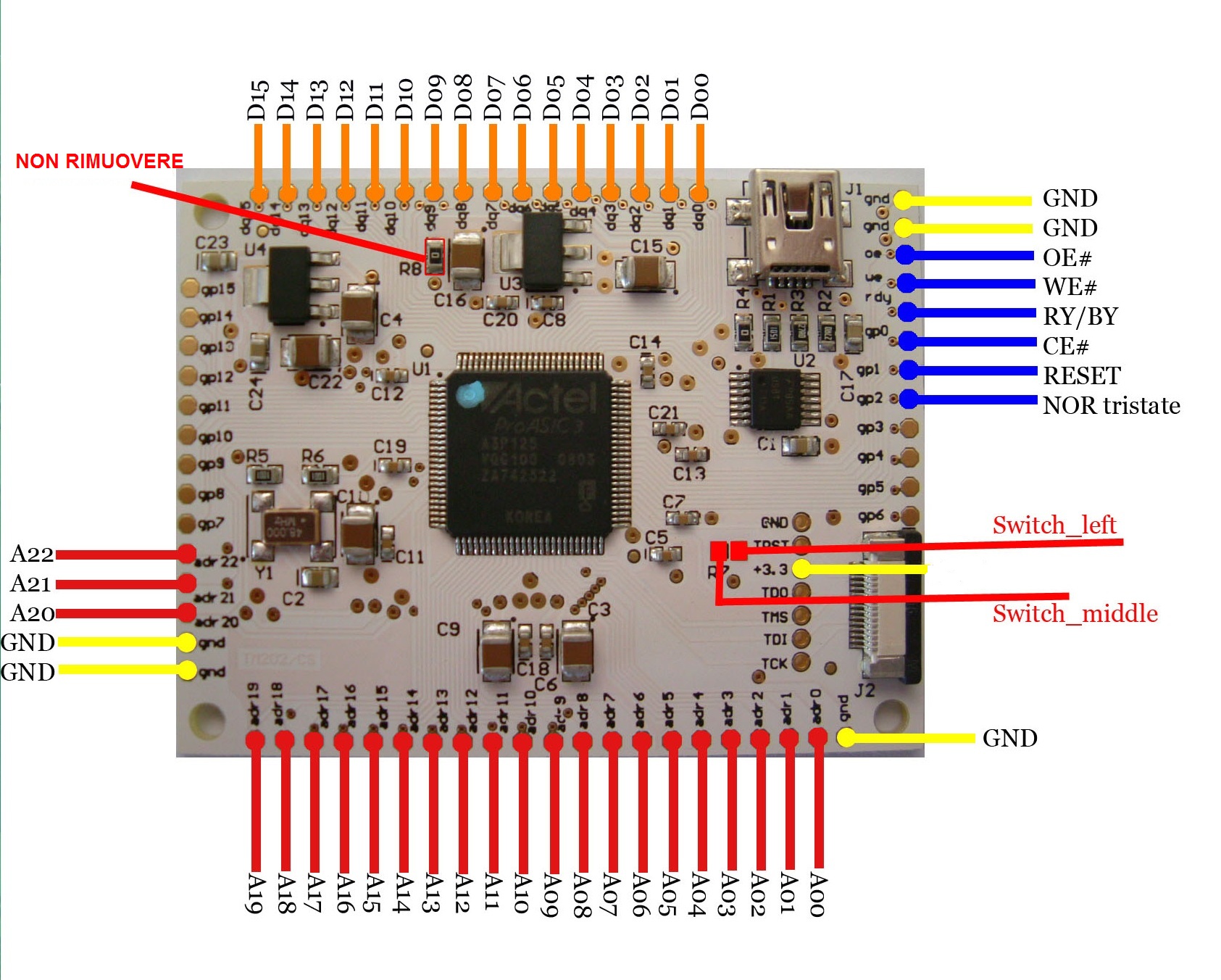

Per prima cosa installiamo il Progskeet sulla nostra console... vi lascio lo schema generico relativo al pinout della NOR. Come potete notare dallo schema vi suggerisco di utilizzare una alimentazione e una massa esterna per la NOR in modo da rendere la lettura\scrittura migliore e più Stabile.

Qualora vi servissero i punti alternativi delle varie Schede Madri vi invito a consultare il sito Ps3 DevWiki: CLICCA

Io per esempio utilizzo il Chip con uno Zif56 esterno (come riportato in questo tutorial: CLICCA) quindi DISSALDANDO le NOR ma comprendo che non tutti sono disposti a seguire questa soluzione alquanto complessa...

Se abbiamo un Progskeet 1.0 prima cosa CHIUDIAMO R7 e R8 e proseguiamo i collegamenti come da schema (per Progskeet 1.1 non dobbiamo far nulla in quanto tali punti sono già Chiusi):

Una volta collegato il tutto possiamo procedere con il downgrade vero e proprio...

============================================================================================================================================================

MONTAGGIO PROGSKEET v1.2

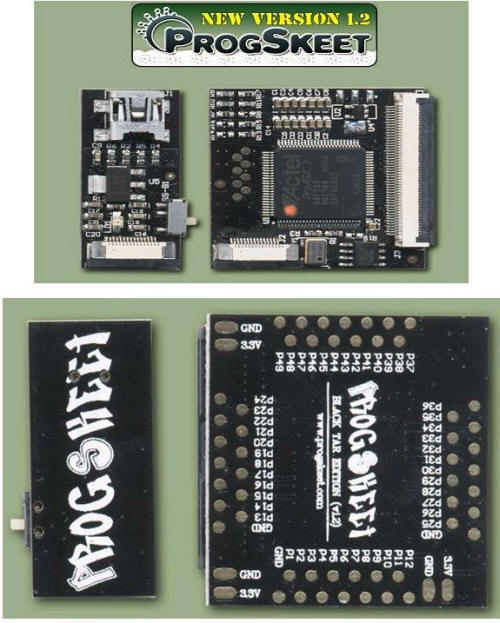

Il Progskeet 1.2 si differenzia dai predecessori per molti miglioramenti. Andiamo da una revisione totale del chip all' integrazione dei vari fix per la stabilizzazione della scrittura NAND e NOR.

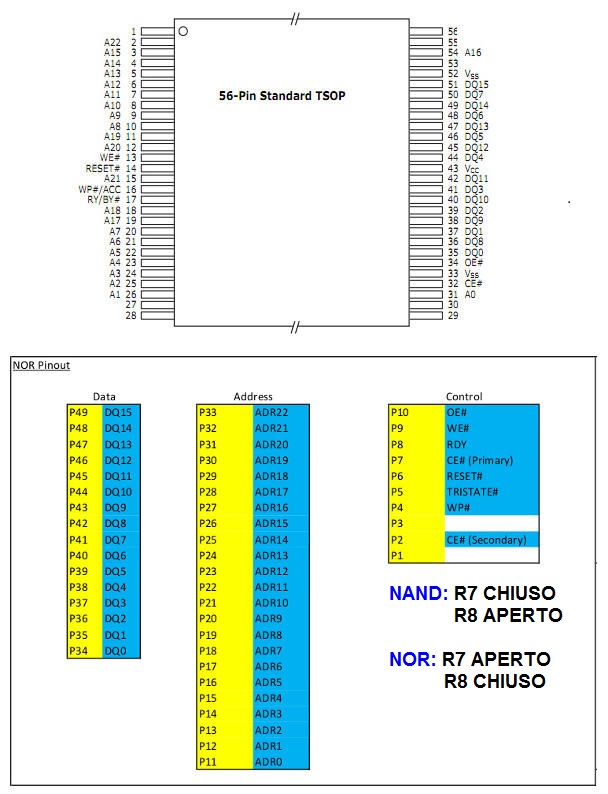

Per prima cosa installiamo il Progskeet sulla nostra console... vi lascio lo schema generico relativo al pinout della NOR. Come potete notare dallo schema vi suggerisco di utilizzare una alimentazione e una massa esterna per la NOR in modo da rendere la lettura\scrittura migliore e più Stabile.

A parte questo piccolo accorgimento non c'è altro da fare se non installare il chip seguendo lo schema sottostante (clicca sull' immagine per ingrandirla).

Qualora vi servissero i punti alternativi delle varie Schede Madri vi invito a consultare il sito Ps3 DevWiki: CLICCA

Una volta collegato il tutto possiamo procedere con il downgrade vero e proprio...

============================================================================================================================================================

DUMP DELLA CONSOLE

Avviamo WINSKEET e selezioniamo dal menù a tendina il modello di NOR che abbiamo sulla console:

Andiamo ora sulla parte relativa alla gestione della NOR e andiamo ad eseguire un DUMP del CFI... in questo modo capiremo se l' installazione che abbiamo fatto è corretta:

Successivamente passiamo al DUMP vero i proprio della NOR:

Una volta completata la lettura avremo il nostro DUMP pronto per il passo successivo... la verifica della sua validità:

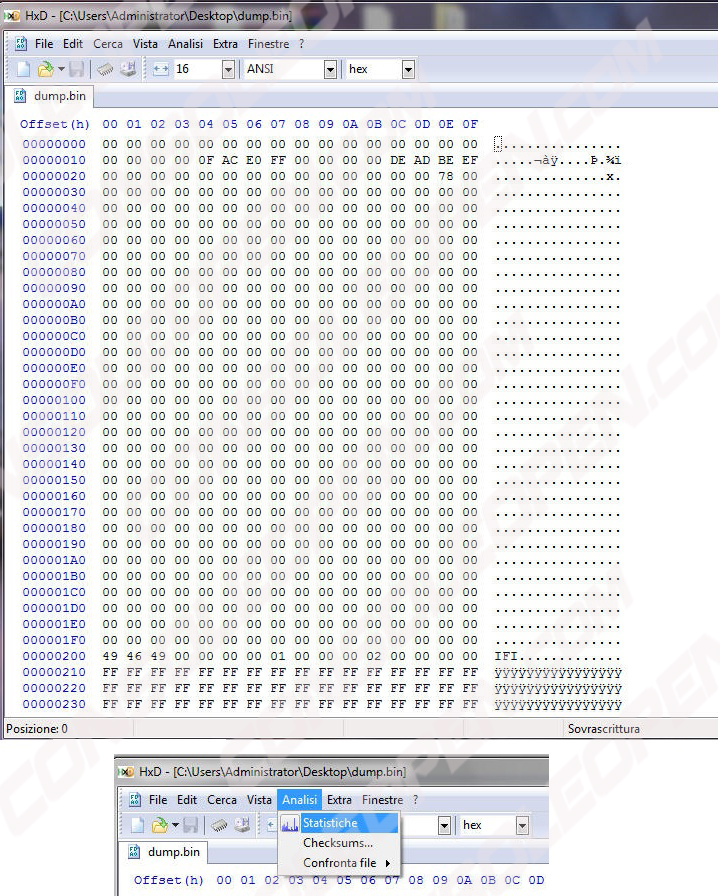

Apriamo il programma HxD e selezioniamo il Dump appena eseguito e andiamo su Analisi\Statistiche:

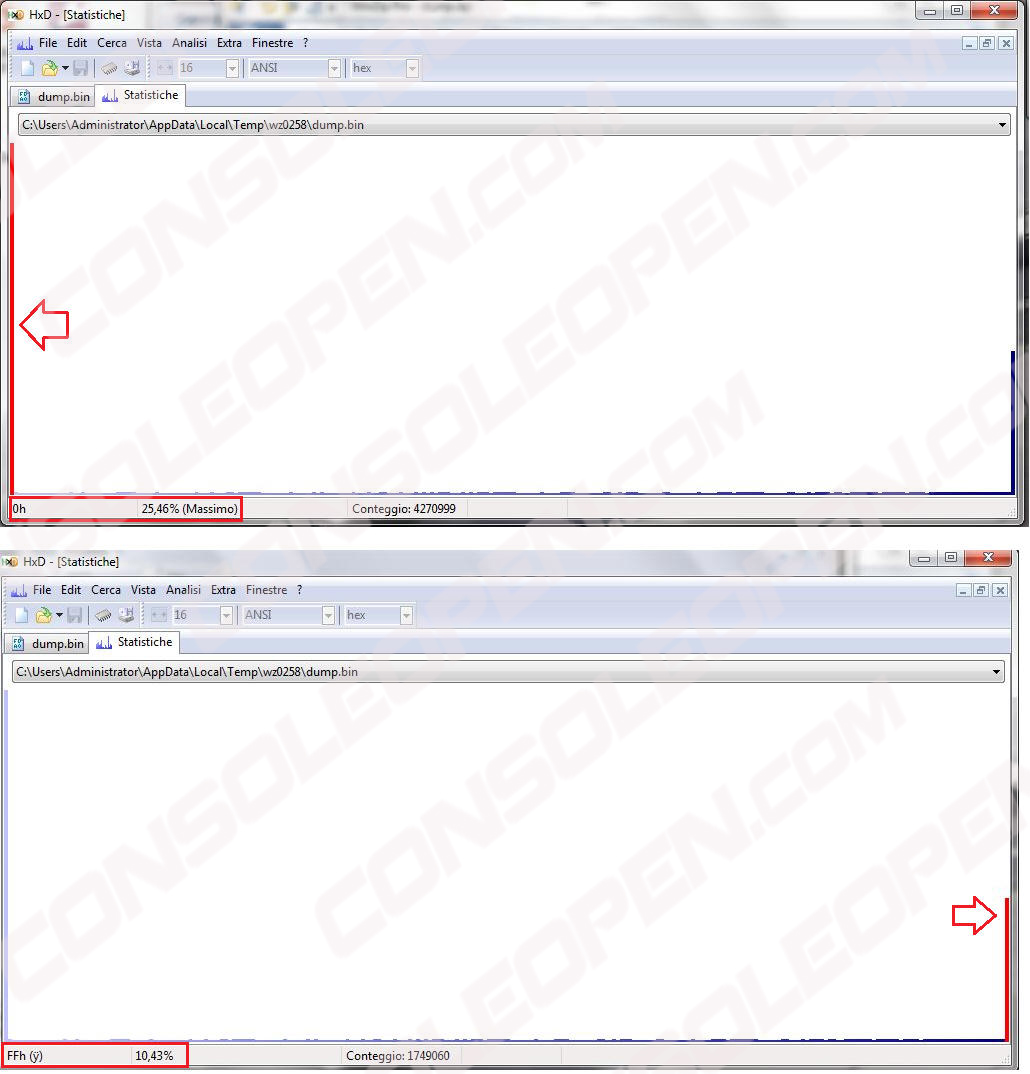

E controlliamo i valori massimi rilevati nei valori 00 e FF:

Saremo in presenza di un Dump corretto quando i 2 valori controllati rientreranno nelle tolleranze di questa tabella:

Per una analisi più precisa e veritiera del vostro dump vi invito a fare riferimento alla nostra guida: CLICCA

Da qui in poi abbiamo due possibilità per proseguire:

- il metodo "classico" usando le Patch manuali e la Penna JailBreak (metodo più lungo e laborioso)
- il downgrade utilizzando Nand e Nor Auto Patcher (metodo molto più semplice e veloce)

============================================================================================================================================================

DOWGRADE DELLA CONSOLE USANDO NAND e NOR PATCHER

Per procedere avremo bisogno di:

- un ProgSkeet
- il Programma Nand and Nor AutoPatcher 0.4 o superiore: CLICCA
- il CFW Rogero 4.40 v1.03 (o superiore)

Prendiamo il nostro Dump appena generato e lo copiamo all' interno della directory contenente l' Auto Patcher.

Successivamente prendiamo il nostro DUMP e lo Sposiamo Sopra all' eseguibile del tool (Drug & Drop del File):

Il programma si avvierà in automatico, applicherà le patch necessarie e creerà un nuovo File che flasheremo sulla nostra console:

Riavviamo WINSKEET e settiamo il programma in questo modo:

 - selezioniamo dal menù a tendina il modello di NOR che abbiamo sulla console

- ci sposiamo nella sezione di gestione delle NOR (1)

- dal menù Opzioni selezioniamo USB Tranfert Timing (avoid) (2)

- avviamo il Flash (3)

============================================================================================================================================================

DOWGRADE DELLA CONSOLE CON PATCH MANUALE E PENNA JAILBREAK

Per procedere avremo bisogno di:

- un ProgSkeet
- Una PS3 Fat 80GB oppure una Qualsiasi Ps3 Slim con Fw superiore al 3.55 ma che NATIVAMENTE (quindi al primo avvio dopo l'acquisto) avevano un Fw Max 3.55
- Una qualsiasi Penna JailBreak (io ho usato il Blemmi)
- il CFW Rogero 4.30 v2.05 (o superiore) o in generare un CFW con abilitato il NOCheck
- il pacchetto per eseguire il downgrade delle NOR con Progskeet: CLICCA (grazie a Ps3Hax)
- una Penna USB formattata in FAT32 da minimo 256MB

Passiamo al Downgrade vero e proprio... da Winskeet, andiamo sul TAB Patcher e selezioniamo:

- la nostra NOR

- il file .txt per applicare la patch

E avviamo la procedura:

Alla fine avremo il nostro DUMP downgradato e pronto per essere inserito all' interno della nostra NOR:

Riavviamo WINSKEET e settiamo il programma in questo modo:

 - selezioniamo dal menù a tendina il modello di NOR che abbiamo sulla console

- ci sposiamo nella sezione di gestione delle NOR (1)

- dal menù Opzioni selezioniamo USB Tranfert Timing (avoid) (2)

- avviamo il Flash (3)

Adesso, prendiamo la nostra Penna USB e ne cancelliamo il contenuto... successivamente prendiamo il file Lv2diag.self (per uscire dal Service Mode) e lo copiamo all' interno della nostra penna USB:

- Togliamo l'alimentazione alla console

- Inseriamo la Penna USB e la inseriamo nella Seconda Porta USB (quella più a DX)

- Ridiamo corrente alla console

- Accendiamo la console tramite il tasto POWER e ENTRO 2 SECONDI PREMETE IL TASTO EJECT

- Inizierà il caricamento del file...

- Alla fine del processo, la console si spegnerà...

- Riavviandola dovrete reimpostare i setting video e lan della console (come fosse una prima installazione)

============================================================================================================================================================

Perfetto, abbiamo finito, la vostra console ora è Downgradata con il Custom Firmware

Buon Divertimento
