Salve a tutti avrei una xbox phat dove la porta hdmi non funziona più,mentre il component funziona alla perfezione....
Sinceramente già mi aveva dato qualche problema la porta,ma pensavo fosse il cavo,quindi muovendolo dietro la console riuscivo ancora a giocare...
Adesso volevo sapere se si può riparare o in alternativa sostituire.
Grazie
Se sai dissaldare la porta e metterne un'altra ,puoi ripararla
verifica che i connettori all' interno della porta hdmi siano "contattabili" in caso contrario o li pulisci,poiche' potrebbero essere sporchi o ossidati,oppure verifica anche il cavo. puoi fare qualche foto?? inoltre verifica che l'armatura esterna all'hdmi contatti e non ci nuoti con il connettore,poiche' da li passa la massa....inoltre verifica la risoluzione nelle impostazioni della console(pal 50-60 hz).
Ultima modifica di diffusore; 02-01-13 alle 11: 43
Come faccio a vedere che i connettori sia "contattabili"??Originariamente Scritto da diffusore

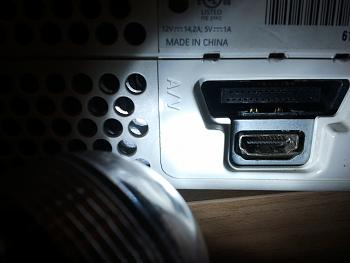

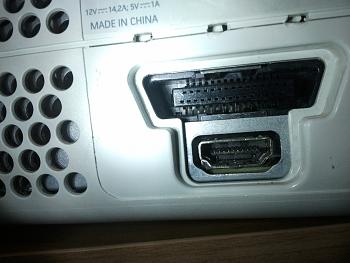

dopo ti posto le foto
Luce tascabile,verifica che i contatti non siano sporchi(ossidati o malconci). inoltre verifica l'impostazione della console(pal 50-60) e che risoluzione usa(1080p o 720p). se vuoi fare una cosa sbrigativa spegni la console, accendila con il tasto centrale del pad e premi Y e RT. dovrebbe partire la configurazione automatica per l'impostazione video. se e' un problema si settaggi della console cosi' lo sistemi.
E la parte di sotto ? Così fai vedere solo i pin superiori

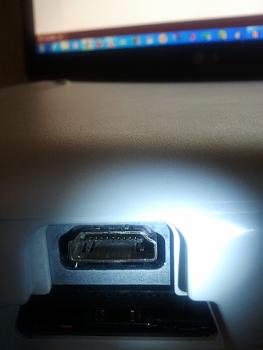

ecco a voi
Prova a pulire i pin
Hdmi..se ha preso un pestone e si sono spaccate le piste dietro fra il pin header e la mb allora stai fresco ci vuole un modder con le palle per andare a lavorare l'i dentrooppure puoi sempre provare a mettere la mb (dalla parte del connettore, non tutta intera) in forno preriscaldato a 350° per un minutino...con i guanti la tieni 30 sec da un lato e 30 dall'altro il più vicino possibile alla resistenza del forno........ così facciamo anche il pasticcio di xbox
non mi assumo la responsabilità di quello che ho appena scritto
con coton fioc e acido ispropilico??
io penso che nn sia un problema di pin,cmq proverò non si sà mai
grazie ma saresti più utile se mi spiegassi che lavoro dovrei fare per bene,se lo sai!Hdmi..se ha preso un pestone e si sono spaccate le piste dietro fra il pin header e la mb allora stai fresco ci vuole un modder con le palle per andare a lavorare l'i dentro
non mi assumo la responsabilità di quello che ho appena scritto
ti ha ""detto"" di provare a risaldare il connettore , puoi usare una stazione ad aria calda oppure puoi usare un saldatore e risaldare tutti i pin sotto la motherboard usando naturalmente flussante
Sempre che sia il connettore e non la GPU o l encoder HDMI..
E prima funzionava ?Sinceramente già mi aveva dato qualche problema la porta,ma pensavo fosse il cavo,quindi muovendolo dietro la console riuscivo ancora a giocare...
Se osservi bene la foto alcuni pin di sotto sono leggermente piegati e quindi non contattano. Con qualcosa di appuntito ti consiglio di ri-sollevarli.
Mi sorge un qualche dubbio ... ti resta sempre il component se non ti piace cucinare... :P Oppure puoi provare a capire quanti pin ti sono "saltati" guardando con un tester e confrontando i valori qui su [url=http://en.wikipedia.org/wiki/HDMI]HDMI - Wikipedia, the free encyclopedia[/url]
L pin più significativi sono dall'1 al 13 probabilmente .. cioè quelli che portano il segnale
[url=http://en.wikipedia.org/wiki/TMDS]Transition-minimized differential signaling - Wikipedia, the free encyclopedia[/url]
The physical layer for TMDS is current mode logic (CML), DC coupled and terminated to 3.3 Volts.
Cioè dovrebbero avere 3.3v i pin 1 -3 -4- 6- 7- 9 -10 - 12 come da schema gli altri sono gnd ,, cmq interessante il protocollo hdmi, non ci avevo mai fatto caso
Domani provo col multimetro e ti faccio sapere...Mi sorge un qualche dubbio ... ti resta sempre il component se non ti piace cucinare... :P Oppure puoi provare a capire quanti pin ti sono "saltati" guardando con un tester e confrontando i valori qui su [url=http://en.wikipedia.org/wiki/HDMI]HDMI - Wikipedia, the free encyclopedia[/url]
L pin più significativi sono dall'1 al 13 probabilmente .. cioè quelli che portano il segnale
[url=http://en.wikipedia.org/wiki/TMDS]Transition-minimized differential signaling - Wikipedia, the free encyclopedia[/url]
The physical layer for TMDS is current mode logic (CML), DC coupled and terminated to 3.3 Volts.
Cioè dovrebbero avere 3.3v i pin 1 -3 -4- 6- 7- 9 -10 - 12 come da schema gli altri sono gnd ,, cmq interessante il protocollo hdmi, non ci avevo mai fatto caso
devo dissaldare il tutto e risaldare?
O cambi il connettore se ci riesci altrimenti prova a rifondere le saldature nella motherboard.
Può sempre essere che si sono rotti i collegamenti dentro il connettore ,in quel caso devi cambiarlo
