Discussione: Schema tensioni ai pin connettore di alimentazione slim

  1. #1
    Vip Member L'avatar di kazoom
    Data Registrazione
    Sep 2011
    Messaggi
    1,251

    Schema tensioni ai pin connettore di alimentazione slim

    Mi servirebbe lo schema di cui sopra per controllare le tensioni.
    Purtroppo non ho più slim in casa...
    al pin 10 ho solo i 5 volt per il resto non si accende nulla.
    http://www.youtube.com/user/breakingitaly


    notizie del mondo a scazzo.

  2. #2
    Open Staff L'avatar di X-ray
    Data Registrazione
    Aug 2011
    Località
    Calabria/Cosenza
    Messaggi
    2,629

  3. #3
    Vip Member L'avatar di kazoom
    Data Registrazione
    Sep 2011
    Messaggi
    1,251
    grazie x-ray... la parte di sopra l'avevo trovata.

    allora la situazione è questa:

    mobo non si accende, nessun beep nulla di nulla.

    tensioni a 12V tutte a 0,6v
    tensioni a 3,3 v nulle
    tensioni a 5 v nulle a parte il pin 10 del connettore ali

    mosfet saltati?
    chip Hana?
    http://www.youtube.com/user/breakingitaly


    notizie del mondo a scazzo.

  4. #4
    Open Staff L'avatar di X-ray
    Data Registrazione
    Aug 2011
    Località
    Calabria/Cosenza
    Messaggi
    2,629
    scusa la storia di questa console?

  5. #5
    Vip Member L'avatar di kazoom
    Data Registrazione
    Sep 2011
    Messaggi
    1,251
    dopo un fulmine non va più... c'è un po di "nero intorno al connettore di alimentazione, ma non c'è puzza di bruciato da nessuna parte...

    sembra che la linea a 12 volt sia integra ma è tutta a 0,6 v non so da che parte cominciare...

    cortocircuito il ps_on? come gli ali atx?
    http://www.youtube.com/user/breakingitaly


    notizie del mondo a scazzo.

  6. #6
    Vip Member L'avatar di lapht
    Data Registrazione
    Oct 2011
    Località
    Como
    Messaggi
    1,208
    bhe i 12v sono presenti solo a console accesa.. segui i 5v e vedi dove si bloccano.. poi dissandi il componente maledetto e lo testi.. senza i 5v non vanno neanche gli altri!

  7. #7
    Open Staff L'avatar di X-ray
    Data Registrazione
    Aug 2011
    Località
    Calabria/Cosenza
    Messaggi
    2,629
    le prime cose che dovrebbero essere saltate sono le resistenze r7a1 ed r7a2 quelle vicino l'alimentatore

  8. #8
    Vip Member L'avatar di kazoom
    Data Registrazione
    Sep 2011
    Messaggi
    1,251
    Citazione Originariamente Scritto da lapht Visualizza Messaggio
    bhe i 12v sono presenti solo a console accesa.. segui i 5v e vedi dove si bloccano.. poi dissandi il componente maledetto e lo testi.. senza i 5v non vanno neanche gli altri!
    si ma i 12 v alla mobo li devo dare cortocircuitando i 5V (pin10) e il pin 9 ?

    avevo letto tempo fa di qs jasper:

    Jasper morta

    @x-ray le resistenze grandi con 4 zeri dici? ma non sono dei ponticelli di solito?
    http://www.youtube.com/user/breakingitaly


    notizie del mondo a scazzo.

  9. #9
    Open Staff L'avatar di X-ray
    Data Registrazione
    Aug 2011
    Località
    Calabria/Cosenza
    Messaggi
    2,629
    si sono dei ponticelli, vedi se sono interrotti

  10. #10
    Vip Member L'avatar di kazoom
    Data Registrazione
    Sep 2011
    Messaggi
    1,251
    no no già testati tutti i ponticelli on board ... tutti a posto.
    credo ci vogli la 12 v di innesco per tutta la componentistica... che faccio cortocircuito? non è che mi salta l'alimentatore ? ^-^
    http://www.youtube.com/user/breakingitaly


    notizie del mondo a scazzo.

  11. #11
    Open Staff L'avatar di X-ray
    Data Registrazione
    Aug 2011
    Località
    Calabria/Cosenza
    Messaggi
    2,629
    mi pare di averlo fatto una volta e non salta nulla

  12. #12
    Yocopoco Ma Yoco! L'avatar di pocoyo2
    Data Registrazione
    Aug 2011
    Località
    (CH)
    Messaggi
    4,375
    Mi pare di aver già letto da qualche parte di questa scheda... hmmm

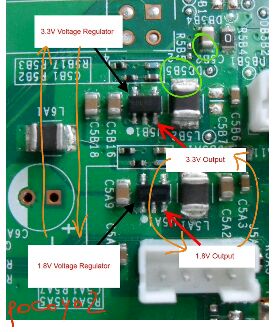

    Comunque sia, ragionando, la console viene alimentata costantemente dai 5vsb i quali, passando per i regolatori U5A1 e U5B1 si trasformano in 3,3vsb e 1,8vsb. Queste ultime due alimentano nand, chipset e hana che controllano, a loro volta, tutta la sequenza di boot (a livello si tensioni) compreso il modulo rf.
    Quindi, se hai i 5 controlla i regolatori 3,3 e l'1,8. Poi si parla d'altro.

    Inviato da Samsung Galaxy Note
    Ultima modifica di pocoyo2; 17-07-12 alle 23: 54
    "... quando il domani verrà, il tuo domani sarà!"

  13. #13
    Vip Member L'avatar di kazoom
    Data Registrazione
    Sep 2011
    Messaggi
    1,251
    Citazione Originariamente Scritto da pocoyo2 Visualizza Messaggio
    Mi pare di aver già letto da qualche parte di questa scheda... hmmm

    Comunque sia, ragionando, la console viene alimentata costantemente dai 5vsb i quali, passando per i regolatori U5A1 e U5B1 si trasformano in 3,3vsb e 1,8vsb. Queste ultime due alimentano nand, chipset e hana che controllano, a loro volta, tutta la sequenza di boot (a livello si tensioni) compreso il modulo rf.
    Quindi, se hai i 5 controlla i regolatori 3,3 e l'1,8. Poi si parla d'altro.

    Inviato da Samsung Galaxy Note

    si anche io ma non è quella... ;-)

    allora ho controllato la continuità dall'alimentatore delle fat (uso un adattatore per slim) confermo che il pwr_enable è il pin 9

    @pocoy02 hai uno schema delle tensioni ai pin dei regolatori? i 5v mi arrivano ... mi cerco il datasheet intanto...

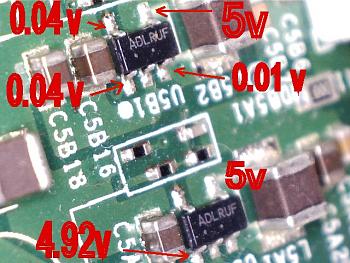

    misurato tensioni (i pin non segnati sono a 0v)


    Schema tensioni ai pin connettore di alimentazione slim-regolatori.jpg Schema tensioni ai pin connettore di alimentazione slim-uploadfromtaptalk1341052685752.jpg

    non ho ne 1,8 ne 3,3....
    Ultima modifica di kazoom; 18-07-12 alle 01: 01
    http://www.youtube.com/user/breakingitaly


    notizie del mondo a scazzo.

  14. #14
    Yocopoco Ma Yoco! L'avatar di pocoyo2
    Data Registrazione
    Aug 2011
    Località
    (CH)
    Messaggi
    4,375
    Si ricomincia...
    Rimuovi R5B4 e R5A11 e ricontrolla le tensioni sui regolatori. Se hai ancora 0v sostituiscili entrambi

    Inviato da Samsung Galaxy Note
    "... quando il domani verrà, il tuo domani sarà!"

  15. #15
    Vip Member L'avatar di lapht
    Data Registrazione
    Oct 2011
    Località
    Como
    Messaggi
    1,208
    Mio dio un'altra D:
    pocoyo2 likes this.

  16. #16
    Open Member L'avatar di sparco1990
    Data Registrazione
    Nov 2011
    Località
    BAT
    Messaggi
    864
    mi sa che xboxaro vi ha maledetto le slim XD XD

  17. #17
    Open Member L'avatar di Bocro
    Data Registrazione
    Dec 2011
    Località
    Genova
    Messaggi
    850
    Ma cadono come mosche queste slim.


    Inviato dal mio iPhone usando Tapatalk
    * BOCRO *


  18. #18
    Vip Member L'avatar di kazoom
    Data Registrazione
    Sep 2011
    Messaggi
    1,251
    Citazione Originariamente Scritto da pocoyo2 Visualizza Messaggio
    Si ricomincia...
    Rimuovi R5B4 e R5A11 e ricontrolla le tensioni sui regolatori. Se hai ancora 0v sostituiscili entrambi

    Inviato da Samsung Galaxy Note

    bien, mi è arrivata una slim da fare un lettore... l'ho smontata e controllato le tensioni:

    sia in std-by che a regime non cambiano.

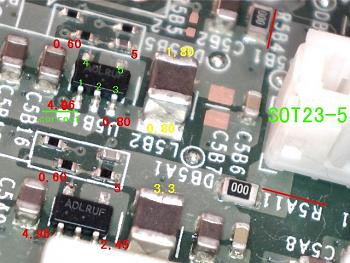

    Schema tensioni ai pin connettore di alimentazione slim-tensioni-corrette.jpg

    saranno da sostituire al 90% ma dove li trovo? avete qualche sigla corrispondente?


    ma mettere un fuse a monte dei regolatori no?!


    edit:

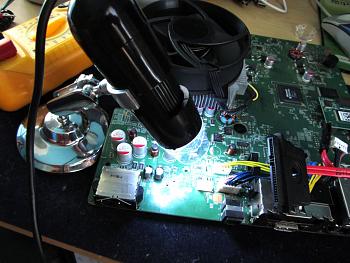

    per questi lavori (seguire piste ecc) mi sento di consigliarvi il microscopio usb 200x ( 20 euro) FENOMENALE !!!

    Schema tensioni ai pin connettore di alimentazione slim-img_0203.jpg



    EDIT: AGGIORNAMENTO

    ricontrollato tensioni dopo passaggio con trielina su piastra funzionante

    Clicca l'immagine per ingrandirla.

Nome: IMG_0203.JPG
Visualizzazioni: 27
Dimensione: 164.7 KB
ID: 4725

    controllo corto verso massa su scheda non funzionante:

    pin 1-5-3 u5b1 in corto
    pin 1 5 3 ua51 in corto

    cerco regolatori....
    Anteprime Allegate Anteprime Allegate Schema tensioni ai pin connettore di alimentazione slim-tensioni-corrette1.jpg
    Ultima modifica di kazoom; 18-07-12 alle 13: 55
    http://www.youtube.com/user/breakingitaly


    notizie del mondo a scazzo.

  19. #19
    Vip Member L'avatar di kazoom
    Data Registrazione
    Sep 2011
    Messaggi
    1,251
    u5b1 fottuto scalda troppo.

    devo sostituire i 2 regolatori per verificare il resto del circuito... qualche dritta?
    http://www.youtube.com/user/breakingitaly


    notizie del mondo a scazzo.

  20. #20
    Open Staff L'avatar di X-ray
    Data Registrazione
    Aug 2011
    Località
    Calabria/Cosenza
    Messaggi
    2,629
    la dritta è: cambialo
