Impossibile disabilitare NAND (INCREDIBILE!!!)

[X-ray]

Ho una domanda per i più esperti...mi stavo accingendo a fare un dual nand a "panino" taglio il filo CE della nand originale e la console continua a bootare tranquillamente come se niente fosse....

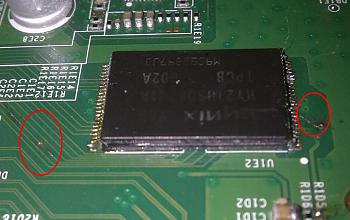

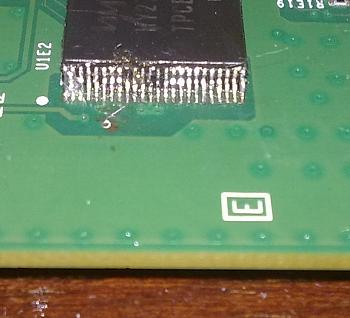

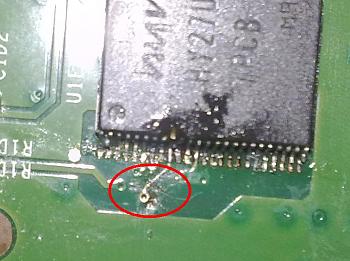

Ho provato ad isolare completamente il CE facendo 2 tagli come da foto:





ovviamente tutto testato con il multimetro, non c'è nessuna continuità...

provando a fare il dual nand ovviamente il sistema si corrompe non potendo disabilitare la nand originale

qualche idea??

[D@rio]

i pin non vanno lasciati "flottanti", è sempre buona norma collegarli a Vdd o a Gnd tramite pull-up o pull-down.

[X-ray]

avevo eseguito il dual nand completo ma continuava a corrompersi sia la nand che il freeboot, il motivo era che quella nand rimaneva attiva
quindi anche non lasciando i pin "flottanti" cambia nulla purtroppo

[nexus]

secondo me x-ray dovresti staccarla di nuovo la nand e rivedere meglio le connessioni ecc ecc....quella connessione lì nella prima foto è staccata dalla pcb?

[X-ray]

ciao è da una vita che ho risolto...LOL sei andato a riesumare un post arcaico

alla fine ho staccato tutto e ricominciato da capo, eppure avevo provato ogni piedino con il multimetro e non c'era nessun corto...misteri

[nexus]

ehhehehe è capitato nella lista!!!l'importante e che si risolve!!!a volte basta un solo pin e ti fà esaurire per tutto il tempo che c stai lavorando

[X-ray]

boh, il mistero stava nel fatto che ho provato ogni singolo pin con il precedente ed il successivo e non c'erano corti x questo non riuscivo a capire

[nexus]

le giornate e nottate che ci ho passato io sulle nand solo il mio garage lo sà !!!!lasciamo stà!!!e uando trovi i pad da ripristinare perchè nn legge/scrive....che goduria guarda !!!l'importante e nn mollare e cercare di ottenere il risultato che stai cercando
