Falcon morta dopo RGH

[ghezza361]

Buongiorno,
Sono alle prese con una Falcon che dopo un tentativo di RGH2 andato a male non vuole più saperne di avviarsi…morta…caput!

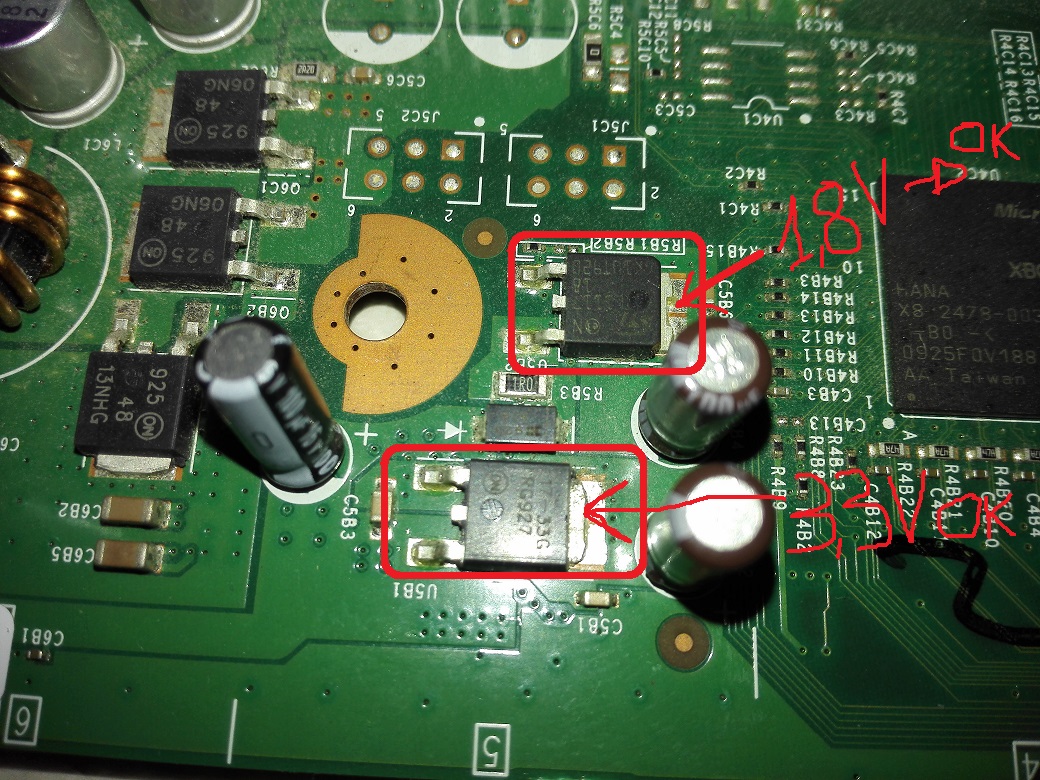

Ho iniziato a misurare le tensioni in standby sui mosfet U5B1 e U5B2 e sono perfette! Da U5B1 escono i 3.3V e da U5B2 invece esce 1.8V.



Ne consegue che anche i 5V su U5B1 sono OK.

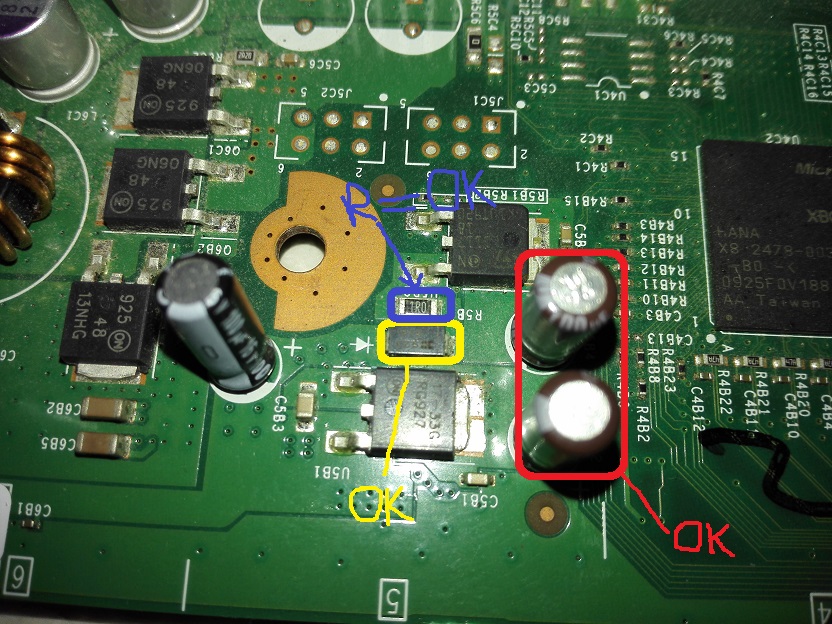

Successivamente ho controllato il diodo evidenziato in giallo e conduce in una sola direzione, la resistenza R5B3 (di valore 0) e conduce perfettamente e infine i due condensatori evidenziati in rosso non sono a massa, quindi tutto ok fino a questo punto.



Spostandomi più dx sulla scheda madre ho controllato i punti J2B1 (quelli dove prelevo la 5V da portare al X360ACER v2) e sul punto 13, quello cerchiato in rosso nell’immagine sotto ho giustamente i 5V, quindi tutto OK!



Adesso viene il bello…

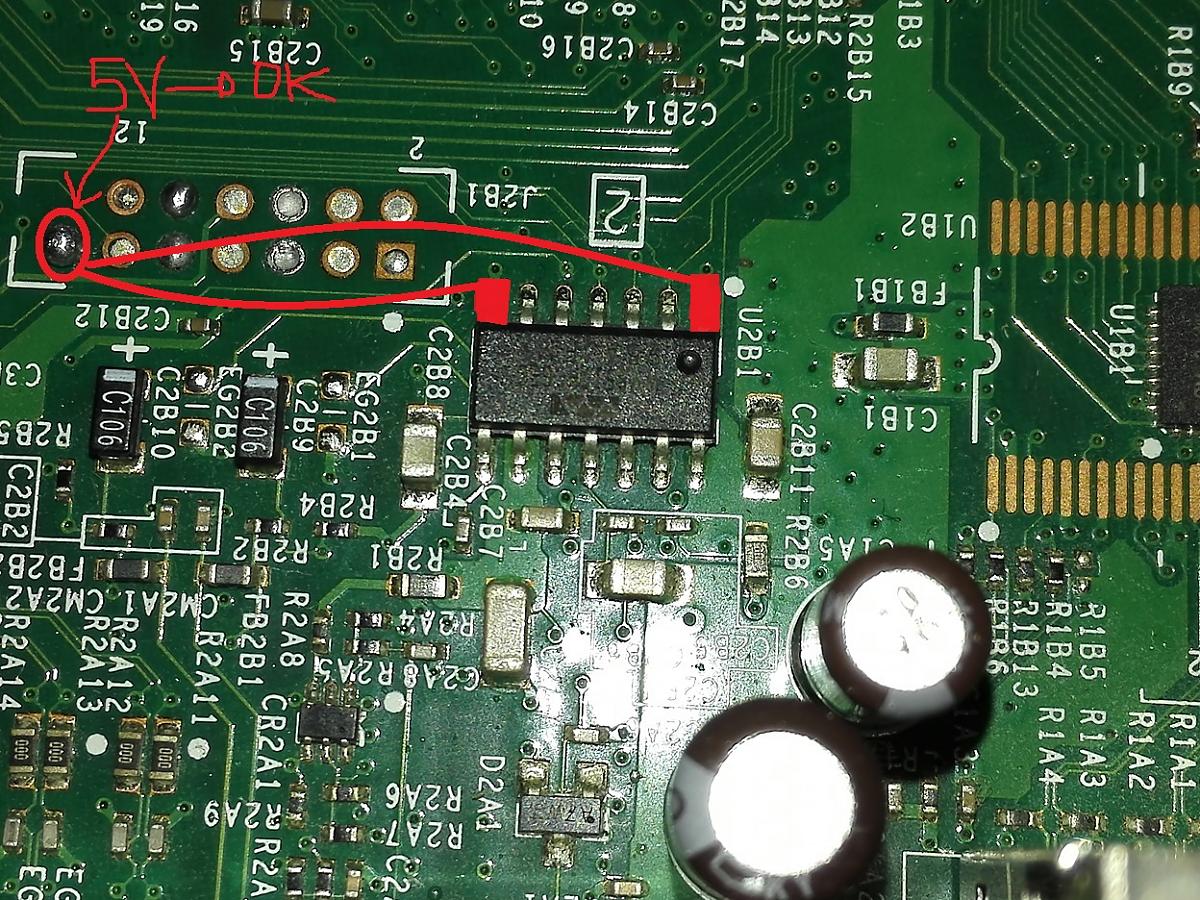

Con alimentatore inserito e quindi tensione sulla scheda madre il controller U2B1 ha continuità su TUTTI i piedini con il punto 5V della precedente immagine!



E’ normale secondo voi?

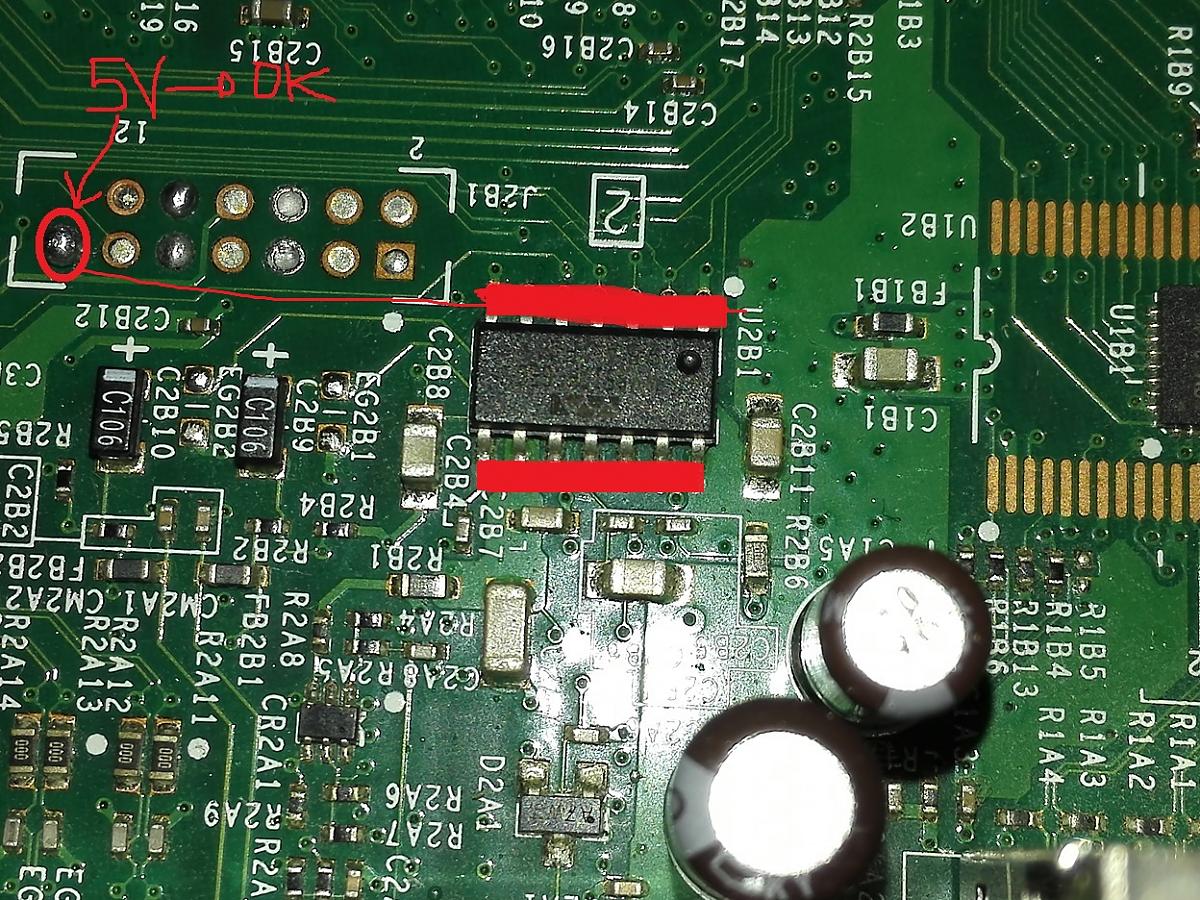

Se stacco l’alimentatore la continuità si ha solo sui piedini evidenziati in rosso. E’ normale anche questo?

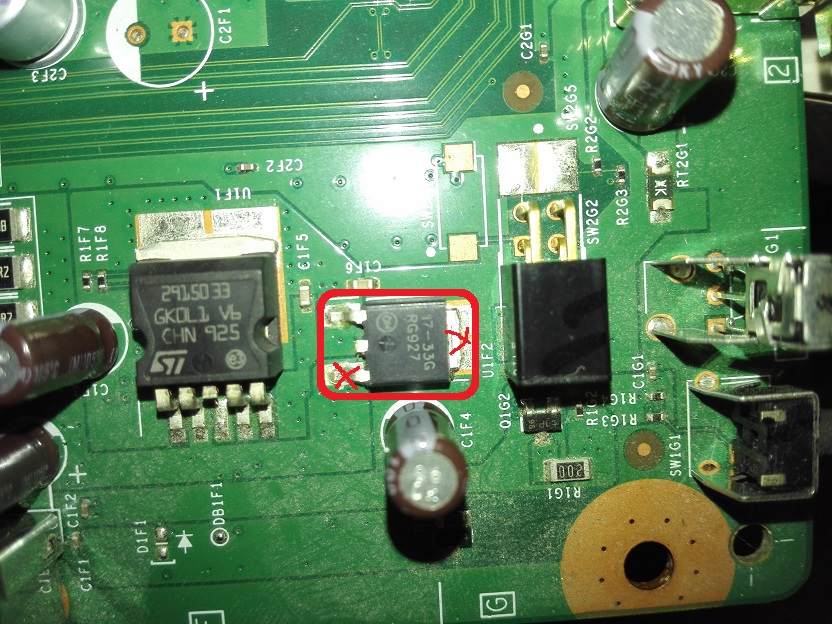

Inoltre, il mosfet vicino la nand con sigla U1F2 non restituisce nessuna tensione sui piedini. E’ Giusto? Logicamente se provo a leggere o scrivere la nand mi restituisce errore come se non c’è tensione sulla stessa. Lettera provata a fare con JR Programmer V2 e Nand-x.



Aspetto consigli per andare avanti e resuscitare questa xbox. Ringrazio anticipatamente.

[leonemax81]

sembra che le tensioni ci siano tutte... mi sembra più un problema di sb....

[shebang]

Controlla lo standby clock.

[ghezza361]

Controlla lo standby clock.

Ciao, scusami....come sicontrolla lo standby clock?

[shebang]

Accertati di avere 1.8v ai capi della resistenza dove si salda lo stby_clk e che la pista sia integra.

[ghezza361]

Ok. Appena fatto vi aggiorno.

AGGIORNAMENTO
Misurazioni fatte.....allora a monte della resistenza ho 1.53V dopo la 1.50V...mi sa che non va bene...vero?

[leonemax81]

Ok. Appena fatto vi aggiorno.

AGGIORNAMENTO
Misurazioni fatte.....allora a monte della resistenza ho 1.53V dopo la 1.50V...mi sa che non va bene...vero?

scusami ma se non riesci a leggere e a scrivere la nand vuol dire che il problema sta altrove... se il punto del clock fosse rotto la nand la riuscivi a leggere a scriverla... quindi siccome che il sb pilota la nand.... può darsi che sia lui il colpevole...

[ghezza361]

Come posso accertarmi che sia effettivamenre il sb il colpevole? Che prova posso fare per dire al 100% che sarebbe da rebballare il sb o da sostituire?

[shebang]

scusami ma se non riesci a leggere e a scrivere la nand vuol dire che il problema sta altrove... se il punto del clock fosse rotto la nand la riuscivi a leggere a scriverla... quindi siccome che il sb pilota la nand.... può darsi che sia lui il colpevole...

Scusa ma sono abbastanza certo che sia così: senza clock la SPI non funziona.

[ghezza361]

Scusa ma sono abbastanza certo che sia così: senza clock la SPI non funziona.

Scusa shebang, ma tu per "clock" intendi che siano presenti gli 1.8V sullo standby clk oppure altro?

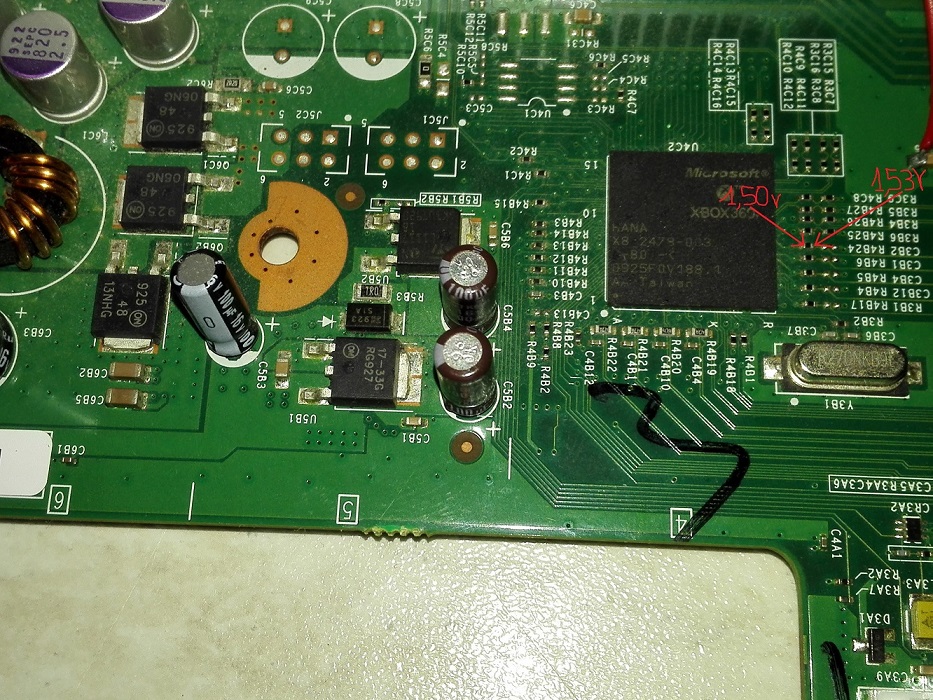

Io su quel punto ho 1.53v lato sb della resistenza e 1.50v lato Hana (vedi foto sotto).

P.S.
Ma la tensione 1.8v del punto standby clk da dove arriva?

[leonemax81]

ma quando hai installato l'rgh 2.0 il clock lo hai utilizzato?.. oppure hai utilizzato l'osc del chip... per cui se non lo hai utilizzato hai trovato la risposta...

[ghezza361]

Quando ho fatto rgh ho utilizzato un chip x360ace v.2, ho estratto la key. Il clk della scheda madre non l'ho proprio usato.
Quindi che vuol dire? Che il sb è passato a miglior vita?

[leonemax81]

Quando ho fatto rgh ho utilizzato un chip x360ace v.2, ho estratto la key. Il clk della scheda madre non l'ho proprio usato.
Quindi che vuol dire? Che il sb è passato a miglior vita?

se non lo hai toccato come fa ad eventualmente rompersi la pista?... il sb comanda anche la lettura e scrittura della nand... quindi prova a vedere con scheda alimentata se sui pin (non ricordo quale ma basta misurarli tutti) della nand arrivano i 3v... se arrivano i 3v le prove da fare sono due cambio nand oppure sb...

[ghezza361]

Prova fatta. Su alcuni punti ho la 3.3v. Quindi secondo te cosa potrebbe essere?

[leonemax81]

Prova fatta. Su alcuni punti ho la 3.3v. Quindi secondo te cosa potrebbe essere?

te lo appena detto cosa può essere... se sei attrezzato inizia a cambiare sb e nand...

[ghezza361]

te lo appena detto cosa può essere... se sei attrezzato inizia a cambiare sb e nand...

Ho capito, ma vorrei fare qualcosa di certo non andare a tentativi.
Cmq grazie per l'aiuto.

P.S.
Ma se i 3V arrivano alla nand potrebbere essere al 100% quest'ultima la causa del mancato funzionamento?

[leonemax81]

Ho capito, ma vorrei fare qualcosa di certo non andare a tentativi.
Cmq grazie per l'aiuto.

P.S.
Ma se i 3V arrivano alla nand potrebbere essere al 100% quest'ultima la causa del mancato funzionamento?

se vuoi qualcosa di certo sull'elettronica cambia mestiere e vai a lavorare al cimitero li di certo che ci passeremo tutti....

[ghezza361]

se vuoi qualcosa di certo sull'elettronica cambia mestiere e vai a lavorare al cimitero li di certo che ci passeremo tutti....

Permettimi di non condividere la tua affermazione.
Non so se tu sostituisci, a caso, uno ad uno tutti i componenti di una scheda fino a quando non trovi quello che non funziona...

[leonemax81]

Permettimi di non condividere la tua affermazione.
Non so se tu sostituisci, a caso, uno ad uno tutti i componenti di una scheda fino a quando non trovi quello che non funziona...

il sb non è un condensatore che lo misuri... o lo cambi/reballi è basta...

[shebang]

Tensione su J2B1.5?
