Coolrunner rev D e led debug sempre acceso..

[smartgatto]

Ciao a tutti..una info..premesso che le saldature sono fatte bene, grazie anche al mio saldatore nuovo, il coolrunner rev d non mi funziona più..
ovvero: il led di debug, quello verde, per intenderci, rimane sempre acceso fisso, insieme a quello rosso.
Ho provato da J-Runner 0.3 (beta 8) a fare Program Coolrunner e selezionare RGH2 - Falcon e poi Program CR...tutto ok...lo programma...il led verde si spegne.

Ma se successivamente ci carico sopra qualsiasi Timing, il led verde ritorna a rimanere acceso verde (e ovviamente niente glitch)...

secondo voi si è danneggiato il coolrunner?

Dimenticavo: la mia è una Falcon, ovviamente, e la configurazione del Coolrunner è 2-3 ponticellati, JP ponticellato e rimosse le resistenze zero che erano su CAP e sotto al quarzo (R13, se non erro)...

[smartgatto]

Ciao a tutti...

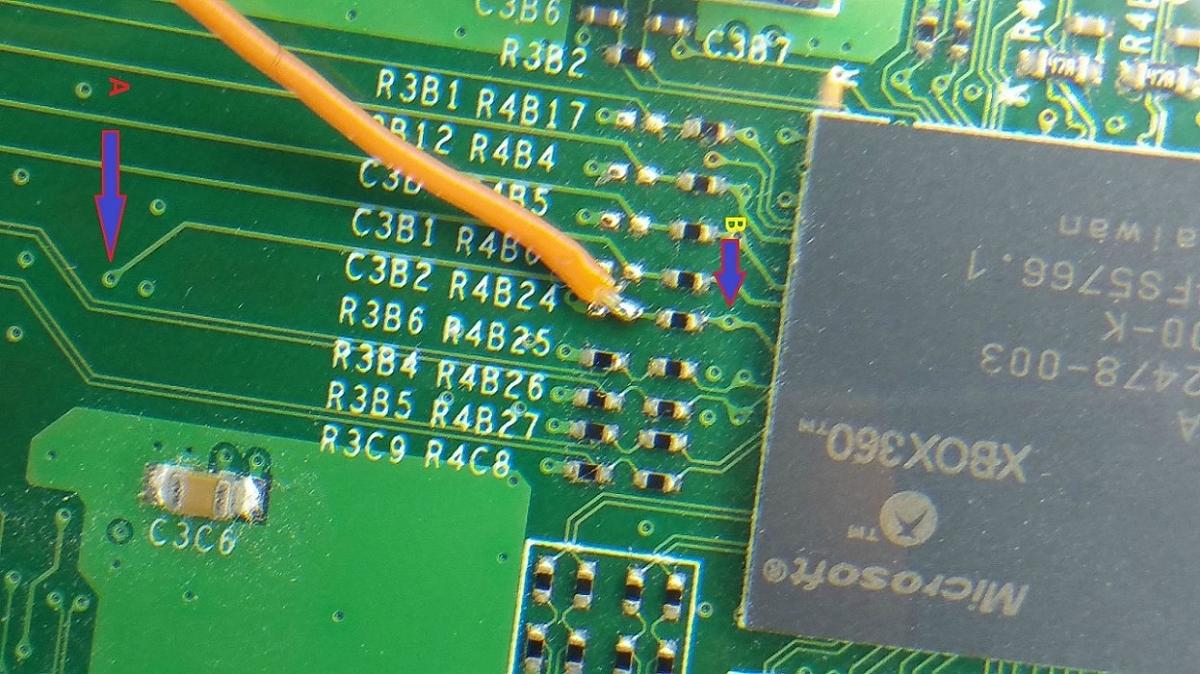

per spiegarmi meglio aggiungo una foto... vi chiedo questo..esistono dei punti alternativi di saldatura per A e B evidenziati nella foto? Grazie!!

[shebang]

Ciao, che chip stai usando? Se ne usi uno dotato di oscillatore quel punto fai a meno di saldarlo

[Razorbacktrack]

Foto installazione.

Inviato dal mio XT1580 utilizzando Tapatalk

[smartgatto]

Ciao al momento ho un coolrunner rev d che però mi ha dato problemi e domani dovrebbe arrivarmi un rev c. Il problema è che dalla resistenza da 33 ohm al punto A si è rovinata completamente la pista.. riesco a malapena a saldare qualcosa sul punto B ma devo trovare assolutamente un punto alternativo alla A...
La foto che ho postato non è della mia...

[shebang]

Se hai rovinato la pisa sulla resistenza la console potrebbe non partire più. Si accende (anche solo le ventole)?

[smartgatto]

Ho fatto una riparazione sommaria e la xbox parte ma non mi piace come l'ho fatta per cui vorrei trovare questi dhe punti alternativi per farla meglio...

[Razorbacktrack]

Ho unito le discussioni...visto che serve sempre la foto dell'installazione?
Intanto facci vedere la situazione attuale

[xboxbs]

a memoria è FT2R2 (sul retro), attendiamo le foto

[Rockever82]

intanto nel coolrunner D devi disabilitare il quarzo e saldare il clk sotto la scheda madre FTR2R2
se cerchi su google xbox 360 clk alternative trovi le foto

seconda cosa devi fare un'installazione RJTOP e non rgh2, rjtop è milioni di volte più performante specialmente in una falcon
falcon ed rgh2 non sono mai andati ben d'accordo
