RGH trinity e Corona

[morbidoso]

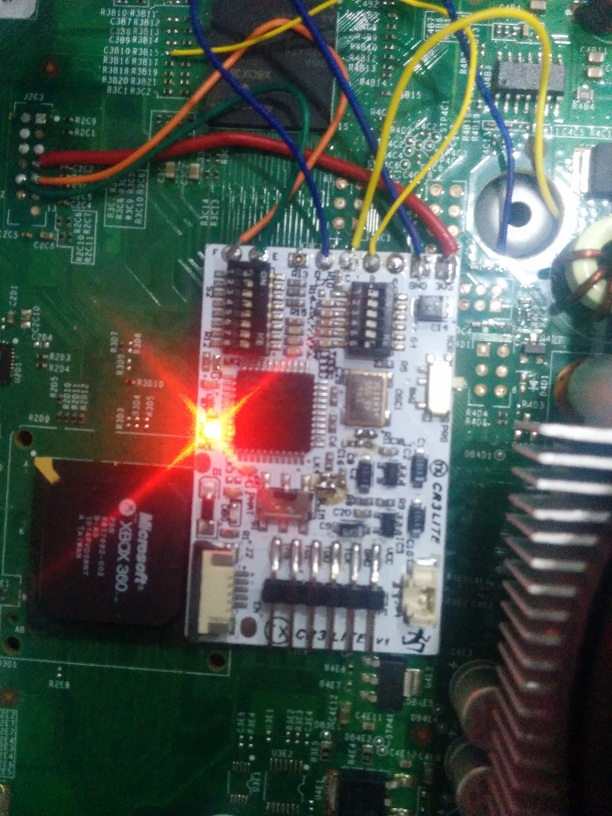

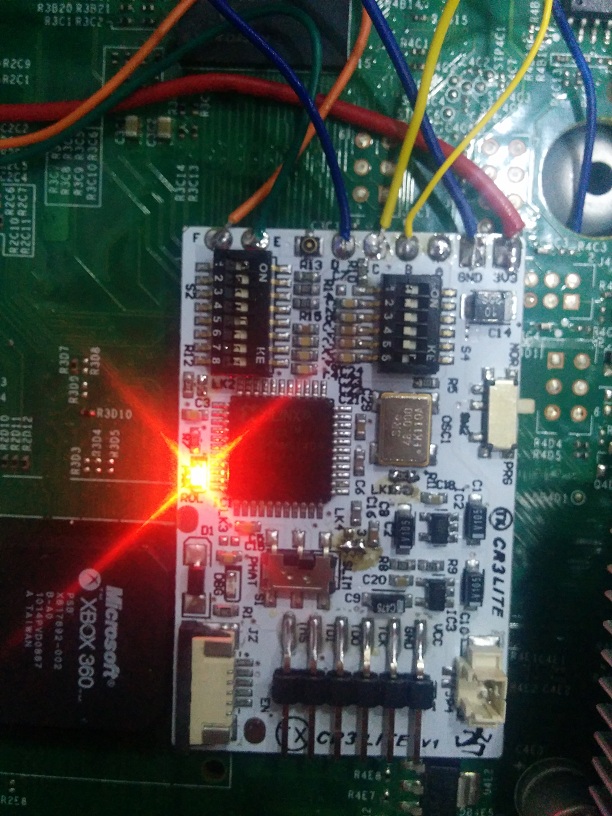

Buonasera, sto effettuando l'rgh a queste due console con chip coolrunnet tx lite, sono partito dalla trinity, lettura nand, creazione e scrittura xell tutto ok, monto il chip (di cui allego le foto) e nessun boot, ho fatto 1000 prove s2 e s4 con tutto off nulla, s2 con 1 e 5 on niente, s4 con 6 on e s2 con 127 niente, spero che voi mi possiate aiutare.

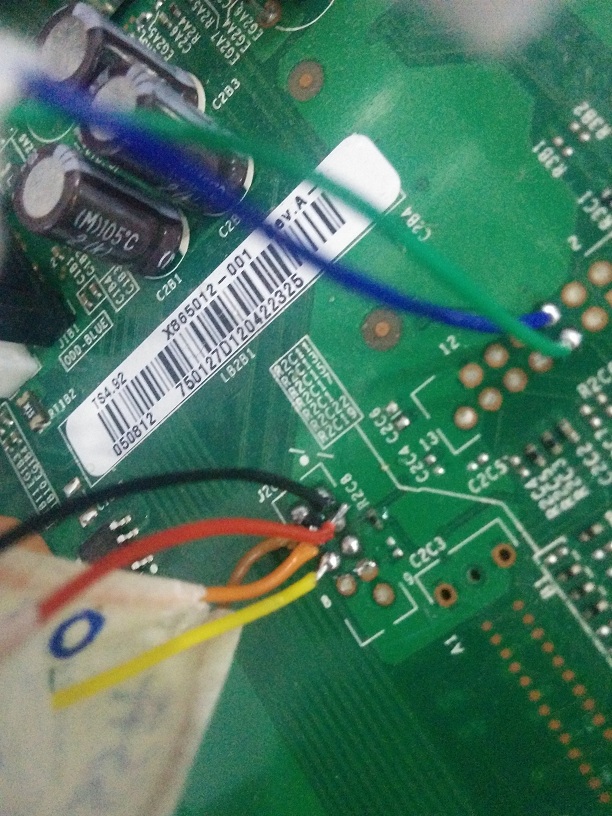

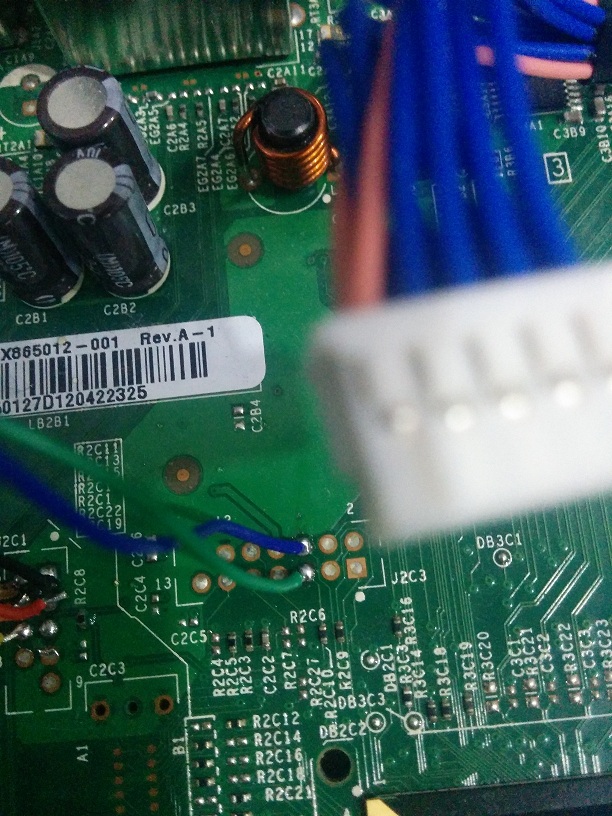

Poi la corona ho saldato come da schema(spero) ho fatto 3 dump della nand tutti uguali ma con 1 bad block, è un problema o posso procedere? grazie a tutti (ho allegato le foto anche della trinity)

[pe851009]

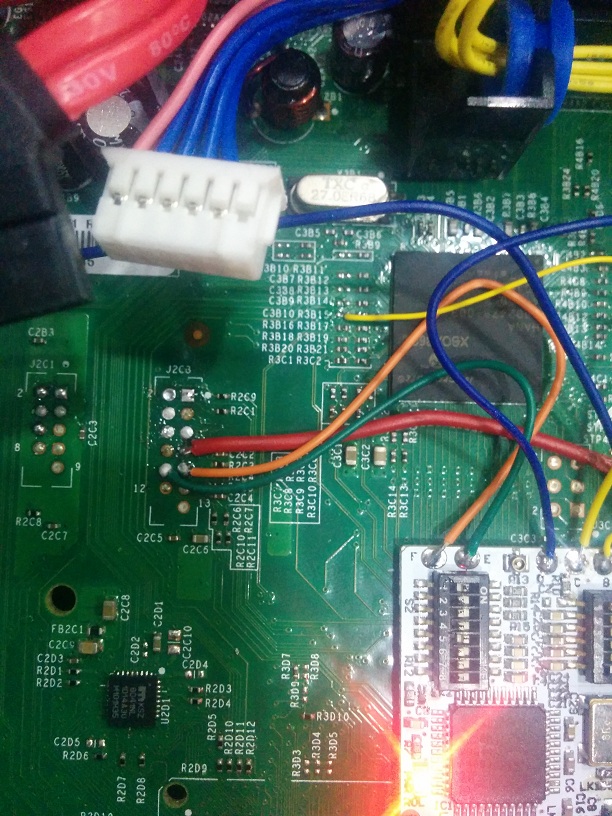

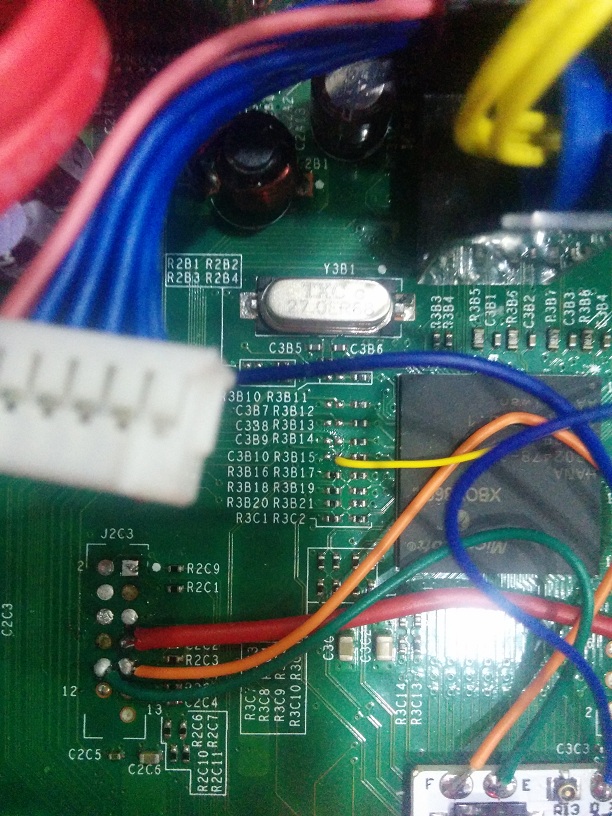

Le saldature non sono per niente buone rifai tutto guarda quanto filo spellato sui punti e ed f su chip anche su punti per lettura nand sono felice che sei riuscito a leggere nand con quei collegamenti

[morbidoso]

Grazie per la risposta, io credo non sia dovuto a questo, comunque rifaccio tutto, altri consigli sul settaggio del chip?

[The Pusher]

Su corona se non chiudi le resistenze dell'I2C non ti partira' mai

[morbidoso]

Quella che non parte è la trinity

[The Pusher]

Scusa ma nella foto i ponticelli della corona sono aperti.
Per la trinity provato a togliere il B, visto che il chip ha l'oscillatore a bordo?

[morbidoso]

Grazie ora provo

[morbidoso]

Ho provato ma non parte proprio

[giga.91]

Misura tutte le tensioni sul chip

[morbidoso]

Apposto funziona, ma ha tempi di boot molto lunghi, meno di 2 minuti ma più di un minuto, s2 con 1 5 e lk4 aperto, adesso passo alla corona, consigli per la trinity??

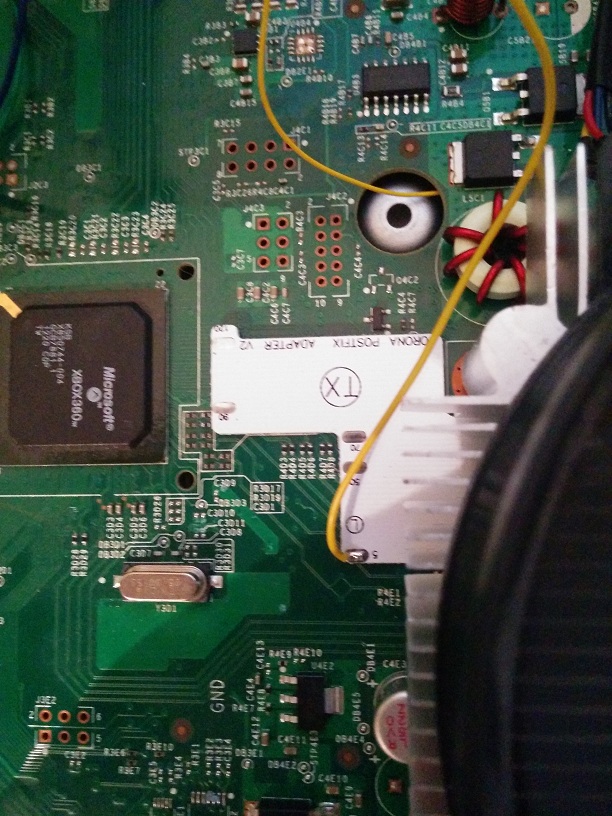

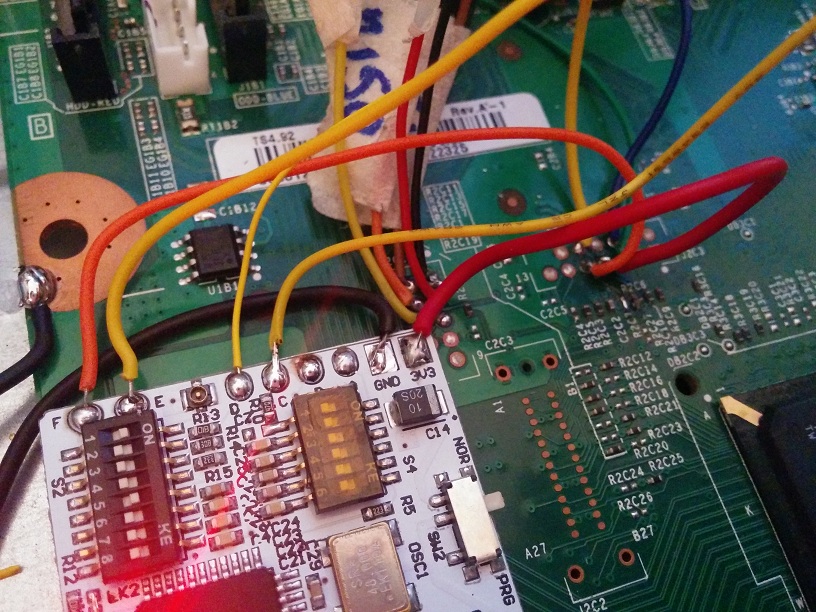

ecco i primi problemi, lettura nand 4 volte, 1 bad block,rimappato da jrunner, creazione shell e scrittura, tutto ok,chip montato, postfix v2 montato, ma la corona non fa neanche i rumori di boot, si accende la ventola ma non sento i soliti rumori che fa quando tenta di accendersi, allego le foto, che cosa sbaglio?

[xboxbs]

il boot sopra al minuto non è assolutamente lungo
per la corona o qualunque altra console si accende il cervello e si misurano le tensioni che arrivano al chip e si ragiona...voto per il postfix che non fa contatto (migliora i ponticelli r2c6-c7)

[morbidoso]

Grazie per la risposta, il chip debugga, il led verde lampeggia ogni 5 secondi, posso cambiare il timing anche se il chip è collegato alla scheda madre?? Cosa devo fare per il postfix??

[morbidoso]

Fatto, ma posso riprogrammare il chip anche se collegato alla scheda madre??

[Pa0l0ne]

Fatto, ma posso riprogrammare il chip anche se collegato alla scheda madre??

Certamente, chiaramente da console in standby

[morbidoso]

Sistemati i ponti, e cambiato il timing in 4_3 ma niente, ho messo il post out dove c'è scritto 120 ma niente, consigli?
Ho controllato tutte le tensioni, tutte corrette, CPU key recuperata, durante Il flash pero mi da un errore 202 block 51
Sembra accendersi i led lampeggiano, non fa più debug ma non compare niente a video, come mai?

[morbidoso]

Funziona grazie
