problema corona v3 coolrunner rev d

[xXhack_modXx]

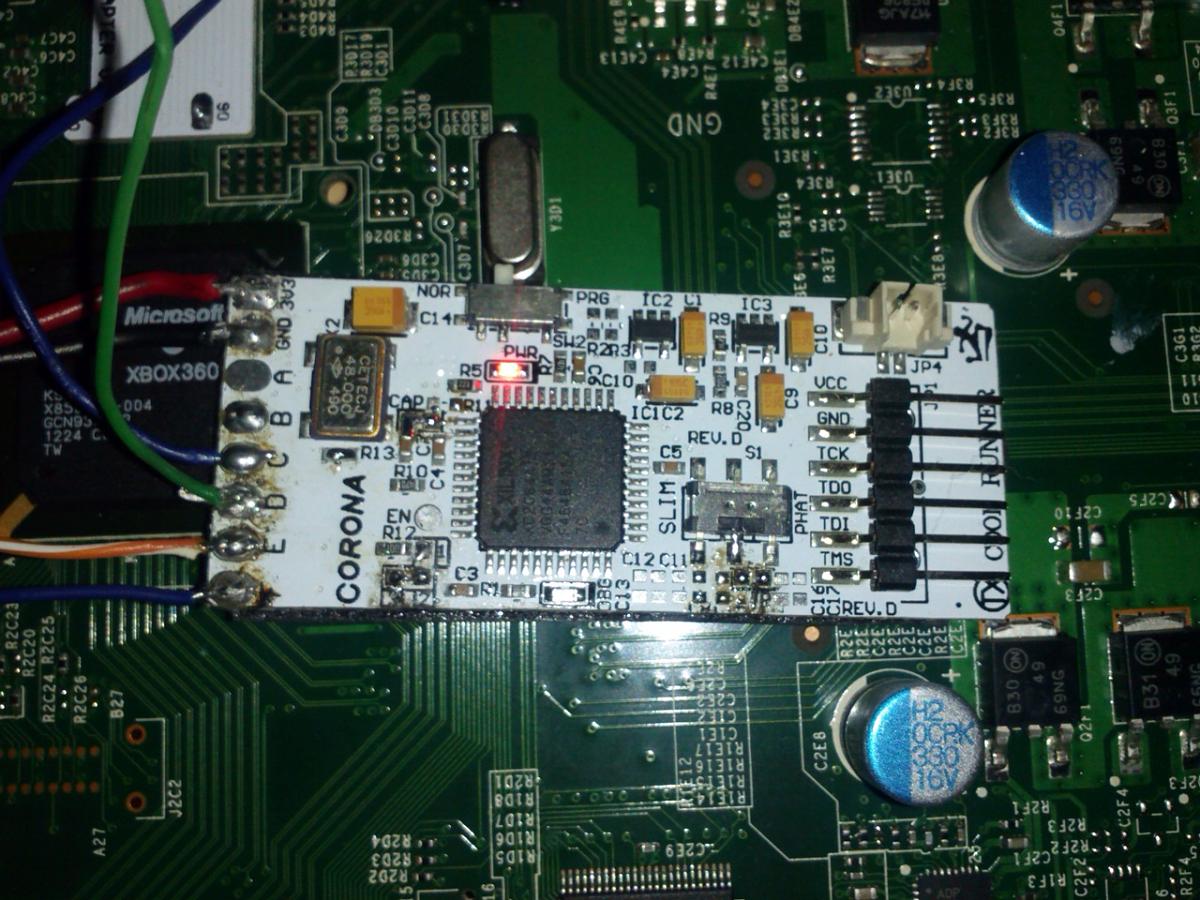

salve a tutti,ho un problema nel glitchare col cr led rosso acceso,led verde spento.ponte fra 2-3,rimosso cap-c15-c8, timing 4.3,filo postbit QB,rst 40.

[joeh]

installazione da rifare. col 4_3 ti consiglio post e rst corti. pulisci anche il chip dove hai rimosso i caps

[xXhack_modXx]

ok domani provo tu dici che le saldature non sono buone?

[mimmos82]

confermo joeh...migliora le saldature e accorcia reset e post

[leonemax81]

ci scommetto post fix messo male....

[gundam68]

Il bello e' l' R13 dell' oscillatore, se lo rimuovi non e' che ponticellando torna a funzionare.

[xXhack_modXx]

allora provo:
rifaccio saldature
rst e post a quanto?

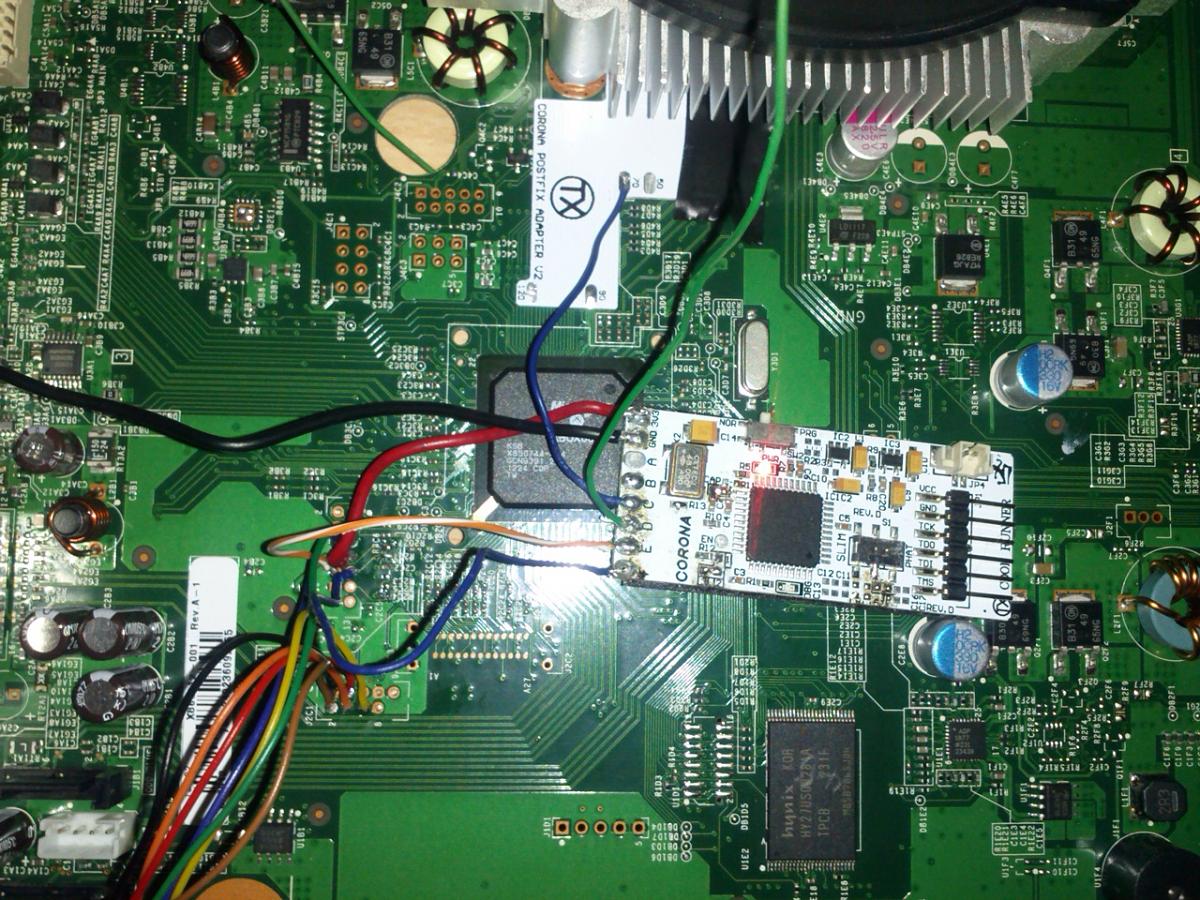

sistemo il post fix adapter
per r13 come faccio a fare funzionare l'oscillatore?

[xXhack_modXx]

allora che faccio?

[Razorbacktrack]

Allora aspetti se nessuno ti risponde. Se proprio non puoi ,degnati di fare delle prove.

Gli up prima delle 24 ore sono vietati dal regolamento

[joeh]

pulisci i punti sul chip dove hai tolto i componenti e cerca di stabilizzarli (ovvero cerca di fare piccoli pad di stagno che non si tocchino creando corti)

nella zona VICINO ALLA SCRITTA CORONA
nella zona SOTTO AL SELETTORE PHAT SLIM
nella zona CAP VICINO ALL'OSCILLATORE

poi usa un po di flussante e riponticella il selettore corona pad 2-3
per il post e rst stai tra i 12 e i 14 cm entrambi evitando di passare dal foro centrale dove hai passato il filo verde
