fix coolrunner rev d

**morph5** · 11-12-13

è la prima volta che uso questo chip, e vorrei sapere se ci sono dei particolari fix da tener presente per l' installazione su console corona( credo v3 senza post out).
ho fatto qualche ricerca sul forum, ma non ho capito granchè sono in confusione sui ponticelli 2 3/2 2/jp non ho capito dove siano e se e quali vanno ponticellati, e sui condensatori c8/c15 (li ho individuati, ma quale devo lasciare?).
ci sono 2 switch un slim/fat, l'altro nor/ prg come a cosa serve quest'ultimo? come va settato?il reset vuole un filo corto oppure lungo?
fin'ora ho usato solo gli squirt 1.2 su cui non c'è nulla da fare se non un ponticello slim/fat e scegliere il giusto valore del condensatore.

**marcus78** · 11-12-13

cap aperto.ponte su 2.3 jp aperto rst filo da 10 a 15 cm.
metti su pro quando lo dev programmare poi finito la programmazuone lo metti su nor. slim il primo swich se su xbox slim.c8 e c15 per ora lasciali

**morph5** · 11-12-13

non trovo il cap ed il jp

**morph5** · 11-12-13

una foto del chip

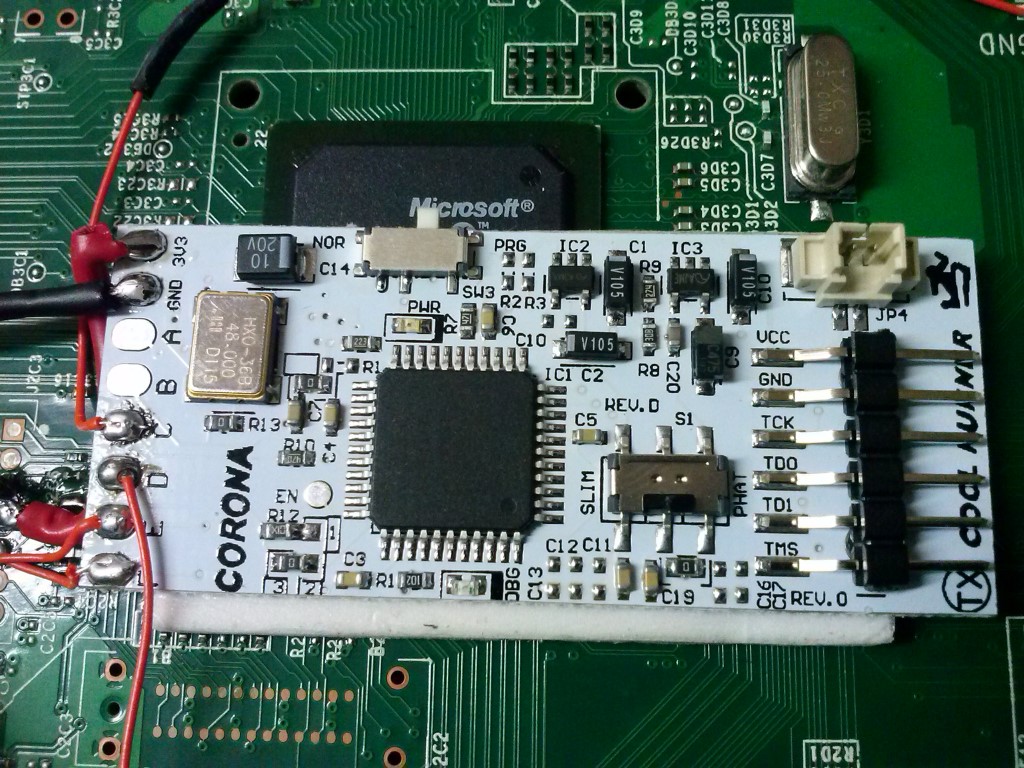

fix coolrunner rev d-cam00167-medium-.jpg

**marcus78** · 11-12-13

il jp è vicino alla scritta C19 dove c è quella resistenza da 0 e il cap icino la scrita r1 icino all oscillatore sempre doe c è la resistenza da 0 toglile entrambe

**morph5** · 11-12-13

il ponte su 2/3 ci sta. 1/2 aperto, c'è un timig preferenziale?

**marcus78** · 11-12-13

corona A uso di solito.

**morph5** · 11-12-13

io uso j-runner, probabilmente usa altri nomi per i timing, in ogni caso glitch infinito, ho provato con reset da 15 cm e da 55cm, uguale

**marcus78** · 11-12-13

hai messo su slim e nor i due swich
vediamo le altre saldature.

**morph5** · 11-12-13

si faccio una foto dell'installazione completa e la posto, intanto mi è capitato un'altro problema, stavo cercando di programmare il chip con un'altro timing, e credo di aver sputt.n.to il j-r programmerv 2, praticamente mi esce bootloader version 1.0.5 se provo a riprogrammarlo da tool update jp: erasing flash....writing flash:bad file....write failed.
lo recupero ?

**morph5** · 11-12-13

piccolo aggiornamento:
xell partito dopo 2 minuti(quindi proverò con varie lunghezze del reset)
rimane il problema + grosso, non funziona + il j-r programmer v2, ho provato anche a riflasharlo ma appena resetta il device ritorna in boot mode

p.s.
le foto le inserisco + tardi, il pc che sto usando(ubuntu) non è compatibile con il mio lg.

**morph5** · 12-12-13

situazione attuale:
jp v2 ha ripreso a funzionare(praticamente dobo essere andato in bootmode non caricavo il file giusto ma quello per jp v1) la console glitcha ma in tembi bibbilici, a volte passano più

ecco le foto:

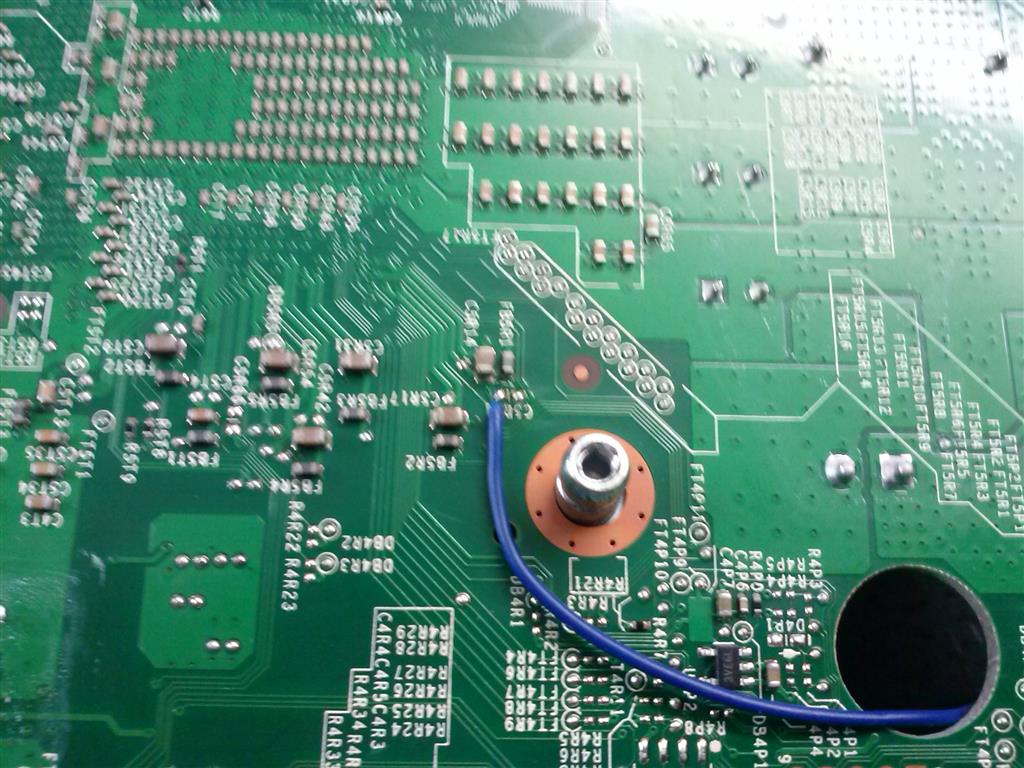

fix coolrunner rev d-cam00170-medium-.jpg

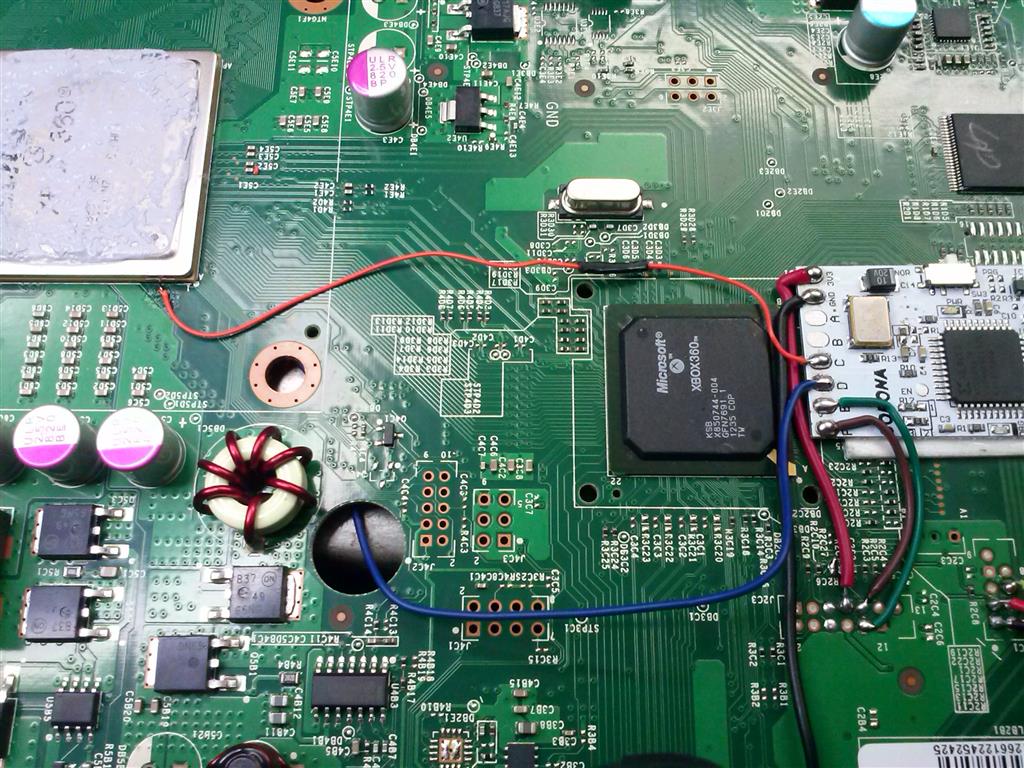

fix coolrunner rev d-cam00171-medium-.jpg

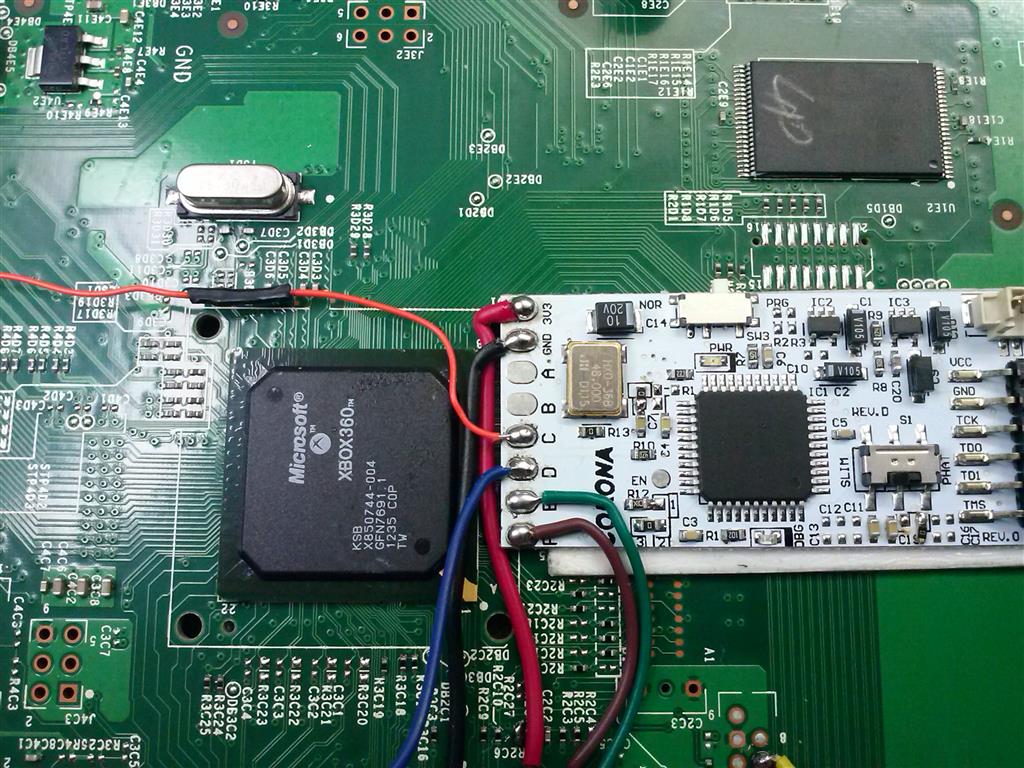

fix coolrunner rev d-cam00172-medium-.jpg

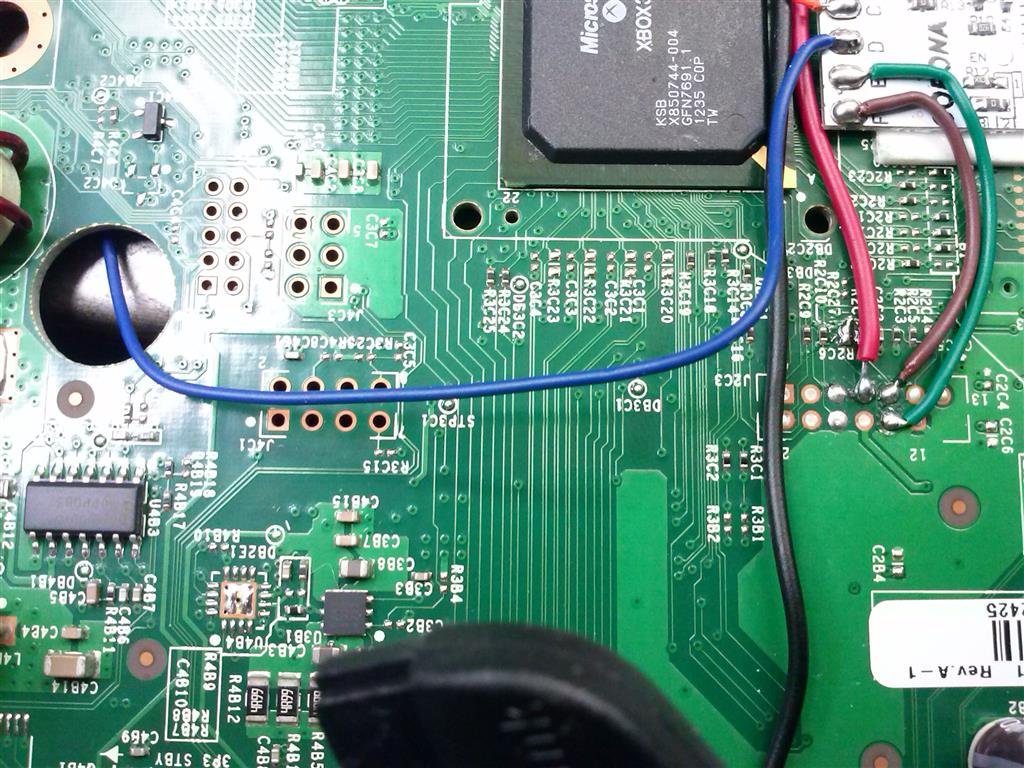

fix coolrunner rev d-cam00173-medium-.jpg

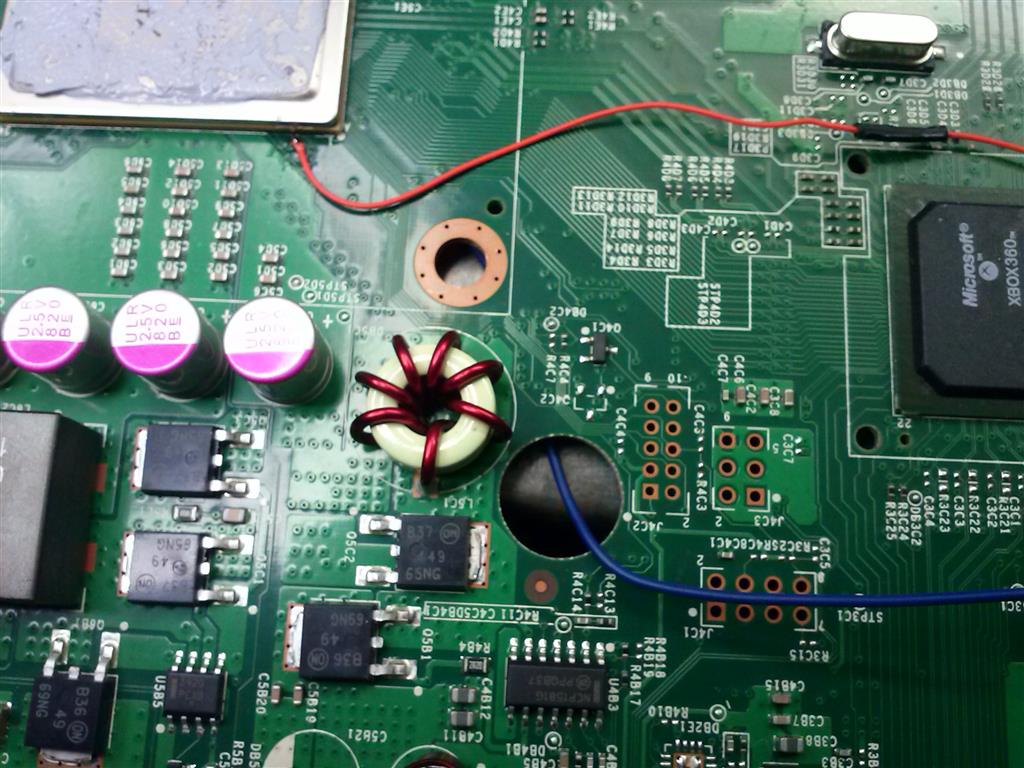

fix coolrunner rev d-cam00174-medium-.jpg

**marcus78** · 12-12-13

Prova a togliere c 8 e accorcia rst

Inviato dal mio GT-I9100 con Tapatalk 2

**morph5** · 12-12-13

c8 è quello accanto a c19?

**gundam68** · 12-12-13

E' quello accanto al c15, dove c'e' il jp.

**morph5** · 12-12-13

a quello è g15 ? sul chip mi pare ci sia scritto un 19. vabbe cmq ho provato a togliere c15 ed accorciare il reset al minimo, nulla da fare.
timing consigliato tra quelli di jrunneR?
provati 0-2/1-2 risultati pessimi(nessun glitch anche dopo 20 minuti)
