problema pcb 16d4s

**morph5** · 28-11-13

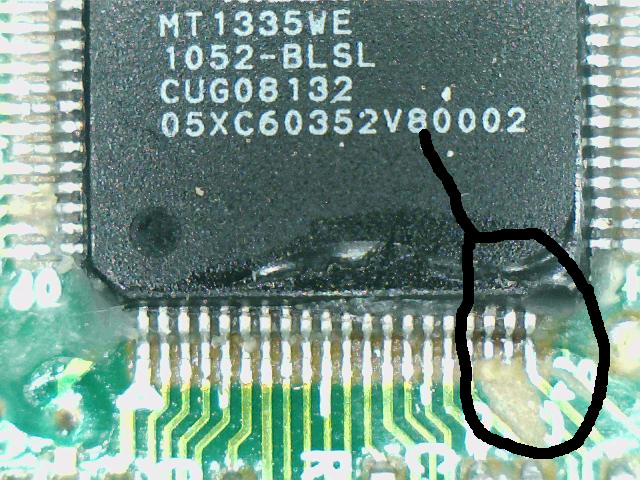

stavo per fare il kamikaze a questa piastra, e riscaldando la resina con aria calda, è saltato un pezzo di vernice dalla piastra(mai capitato):

vedendo il pinout noto che i 2 piedini sono collegati tra di loro e con gnd. tra i piedini e gnd ci sta ancora continuità pure senza quel pezzettino di pcb

il lizard non riconosce la piastra, come se non ci fosse.
non funziona + il carrello. praticamente è morta.

ho provato a collegare i piedini al capo del condesatore dove erano in origine manulla.
non è che c'era un sotto traccia? ed è saltato anche qualche altro collegamento che non era in superficie?
cosa ne pensate? la recupero in qualche modo?

aquilus · 28-11-13

Non c'entra nulla con la tua richiesta di aiuto...ma perché sciogliere la resina con aria calda? Per tracciare le linee? Procedura alquanto invasiva...un template ti evita fatica e rischi di qs genere.

**morph5** · 28-11-13

template?
tu lo usi?
hai sempre fatto centro?
non credo siano precisi o almeno non sempre.

aquilus · 28-11-13

Ehm...si...
Mai tracciato le linee..template da sempre.
Non saprei fare senza...
Non voglio dire eresie...
Sempre centro...forse un centinaio scarso di mt bucate...

**morph5** · 28-11-13

be complimenti + che altro per i numeri!!!!

p.s.
attento al redditometro

**The Pusher** · 28-11-13

Guarda, penso sia inutilw togliere la resina,prendilo come un consiglio. Io infilo la punta sotto l'incrcio della K di MEDIATEK. Faccio prima e nn sbaglio.
Cmq,prendi una pcb funzionante e vedi dove son collegati quei pin

**genhack** · 28-11-13

Per me hai due possibilita, o compri del filo di rame smaltato e ricrei la pista, oppure compri una matrix e ti togli il pensiero...
Io del metodo kamikaze continuo ancora a non fidarmi...

**yusepe** · 28-11-13

anche io template!!! avevo pure cercato di stamparne uno per risparmiare

però sei fortunato, io una lo ciccata una volta, non ero arrivato nemmeno al punto che il tool geremia impazziva

**morph5** · 28-11-13

Originariamente Scritto da genhack

Per me hai due possibilita, o compri del filo di rame smaltato e ricrei la pista, oppure compri una matrix e ti togli il pensiero...
Io del metodo kamikaze continuo ancora a non fidarmi...

ho già sostituito il lettore con un 16d2s e ltu2, ma vorrei recuperare la piastra

Originariamente Scritto da The Pusher

Guarda, penso sia inutilw togliere la resina,prendilo come un consiglio. Io infilo la punta sotto l'incrcio della K di MEDIATEK. Faccio prima e nn sbaglio.
Cmq,prendi una pcb funzionante e vedi dove son collegati quei pin

ho ricreato le piste, che sono collegate ad un capo di un condensatore collegato a gnd, il fatto è che senza ricreare le piste i 2 pin risultano già essere continui al capo del condensatore.
credete possibile che il pcb sia multistrato ed abbia delle piste sotto il primo strato ?

aquilus · 28-11-13

Toccherebbe chiederlo a Geremia

**kazoom** · 28-11-13

Originariamente Scritto da morph5

ho già sostituito il lettore con un 16d2s e ltu2, ma vorrei recuperare la piastra

ho ricreato le piste, che sono collegate ad un capo di un condensatore collegato a gnd, il fatto è che senza ricreare le piste i 2 pin risultano già essere continui al capo del condensatore.
credete possibile che il pcb sia multistrato ed abbia delle piste sotto il primo strato ?

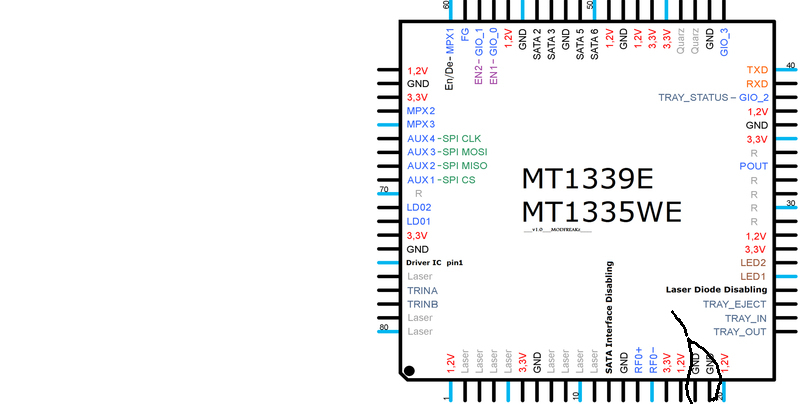

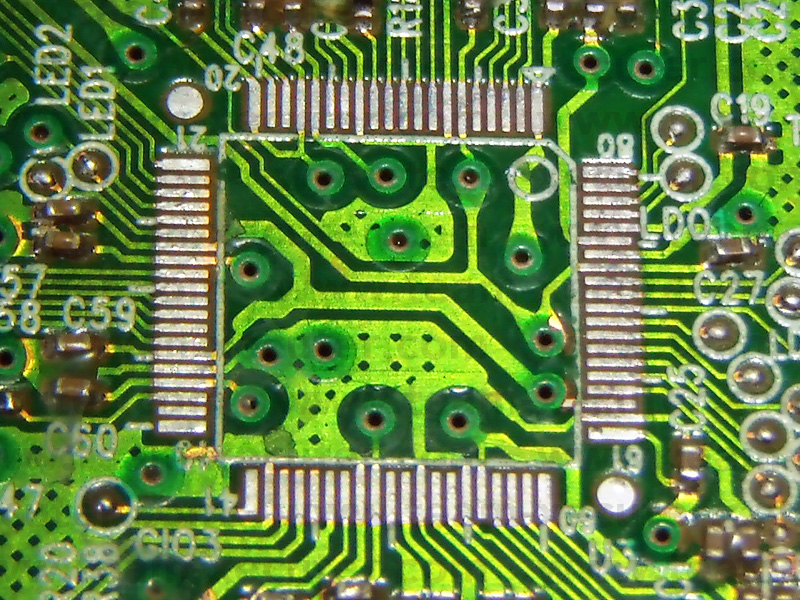

non ne ho uno sottomano, ma in rete ho trovato questo, confronta col tuo.

**xboxbs** · 28-11-13

lo ripeto anche qua
prossima volta: foto macro al winbond, apri su pc e in paint fai le coordinate, niente aria calda
amen

**morph5** · 29-11-13

ok la prossima niente aria, ora l'errore è stato fatto, vedo se riesco a recuperare in qualche modo

**Pa0l0ne** · 29-11-13

Originariamente Scritto da The Pusher

Guarda, penso sia inutilw togliere la resina,prendilo come un consiglio. Io infilo la punta sotto l'incrcio della K di MEDIATEK. Faccio prima e nn sbaglio.
Cmq,prendi una pcb funzionante e vedi dove son collegati quei pin

Questo consiglio del Pusher, datomi a suo tempo, me li ha sempre felicemente fatti morire tutti!
E si sa' che un kamikaze ben riuscito deve morire: BANZAI !!!!!

@Pusher: voglio dire che funziona sempre alla grande! Il lock deve pur morire ed un kamikaze deve fare quello che deve fare...

**The Pusher** · 29-11-13

Originariamente Scritto da Pa0l0ne

Questo consiglio del Pusher, datomi a suo tempo, me li ha sempre felicemente fatti morire tutti!
E si sa' che un kamikaze ben riuscito deve morire: BANZAI !!!!!

Si,ma ti dissi di usare il dreamel, non questo...
