[GUIDA]riparare modulo rf xbox 360 slim

**marcus78** · 10-09-13

Ciao ragazzi oggi voglio illustrarvi come cercare di risolvere un problema al modulo rf di xbox slim.
Casi in cui vale questa guida.

Il cavo flat è integro
Il condensatore c 57 oppure c5 posto sul modulo è bollente
All accensione sia con controller che da tasti su faceplate la console non emette bip classico.

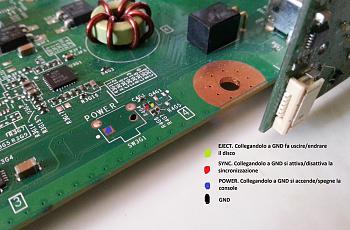

O accensione tramite ponte come in figura(ringrazio Razorbacktrack per la foto)

[GUIDA]riparare modulo rf xbox 360 slim-accenzione-senza-modulo-rf.jpg

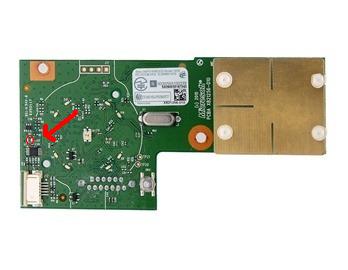

Bene non vi resta che dissaldare il condensatore in oggetto e magicamente la console si accende.

[GUIDA]riparare modulo rf xbox 360 slim-rf-slim.jpg

Buon divertimento!

**scienzy** · 10-09-13

Questo significa che da joypad e tasto eject la console si accendeva?

**marcus78** · 10-09-13

no da nessuna parte.neanche con il ponte

**TheLinuxMafia** · 10-09-13

A me capitava che nella parte posteriore il modulo RF diventava incandescente e la console sembrava morta.

**Razorbacktrack** · 10-09-13

Hey quella è una foto fatta da me XD

**marcus78** · 10-09-13

Originariamente Scritto da Razorbacktrack

Hey quella è una foto fatta da me XD

SI lo so!te la ricordi allora.
Cmq sempre in famiglia e 'rimasta

Inviato dal mio GT-I9100 con Tapatalk 2

**nexus** · 10-09-13

ottimo a sapersi Marcus78

!!! io sapevo del tasto Power che mettendo quei due punti si avviava la console!!il resto no!!

**scienzy** · 10-09-13

Qualcuno sa perché proprio quel condensatore da problemi? Perché diventa bollente? Perché rimuovendolo si risolve "magicamente" tutto?

**marcus78** · 10-09-13

l ho scoperto girando sul caro google...
neanche io sapevo del condensatore.

**nexus** · 10-09-13

perchè potrebbe essere in corto il condensatore e ti manda in blocco la console....bisognerebbe provarlo con il tester

**dk1** · 10-09-13

Beh magari sostituirlo.. Se ce l'han messo è perché serve, mica perché avanzava.. I componenti sono come le viti nei mobili dell'ikea non ce n'è di scorta!

Sent from my iPhone 5

**nexus** · 10-09-13

ecco

!!!poi si si sostituisce....ma bisogna capire perchè quello riscalda...!!

**dk1** · 10-09-13

Perché è in corto?

[GUIDA]riparare modulo rf xbox 360 slim-imageuploadedbytapatalk1378839248.614072.jpg

Sent from my iPhone 5

**marcus78** · 10-09-13

servirebbe un capacimetro per capire il valore.io ho un semplice tester che non ha questa funzione.
magari funge da filtro.

**scienzy** · 10-09-13

Io non l'ho sostituito, solo rimosso, e ora la console in questione si accende e si spegne da sola... sicuramente va sostituito poiché come dice nexus se c'è serve sicuramente...

**marcus78** · 10-09-13

Originariamente Scritto da scienzy

Io non l'ho sostituito, solo rimosso, e ora la console in questione si accende e si spegne da sola... sicuramente va sostituito poiché come dice nexus se c'è serve sicuramente...

io non ho avuto modo di provarla per bene.

**Armand** · 10-09-13

sicuramente è un condensatore che serve a "pulire" qualche alimentazione (posto tra una cerca V e Gnd). levandolo non succede (quasi) nulla e la console funziona lo stesso
