Discussione: [Risolto] Nand Originale Led rosso r4d4 saltato, Corona v2

  1. #1
    Membro
    Data Registrazione
    Mar 2013
    Messaggi
    81

    [Risolto] Nand Originale Led rosso r4d4 saltato, Corona v2

    Salve a tutti,
    Ho una corona v2 alla quale mentre saldavo il cavo del cpu_rst sul punto alternativo R4D4 si è portato via questa piazzola.
    Non posso fare foto avendo una telecamera orribile, ma ho trovato una foto simile al mio caso
    http://gfxuploader.com/images/ny82u7weq7zgboalx27.jpg
    solo che qui sono saltate due piazzole anche quella vicino al R4D4, che da me è rimasta intera... Bhe il risultato è simile, poi ho cercato di saldare in quell'altro punto segnato per il cpu_rst ma avendo usato il cavo awg24 non stava attaccato in nessun modo. Dunque mi sono arreso e ho usato il classico cpu_rst.
    Dopo aver fatto tutto la console non partiva più, faceva beep ma non andava, dunque ho dissaldato tutto, pulito tutti i contatti, ma ora parte e da led rosso. Come posso risolvere?
    Ultima modifica di zeruel85; 20-07-13 alle 14: 10

  2. #2
    Yeah, bitch! Magnets! L'avatar di zeruel85
    Data Registrazione
    Jan 2012
    Località
    Treviso (TV)
    Messaggi
    15,952

    R: Nand Originale Led rosso r4d4 saltato, Corona v2

    R4D4 sta sopra la mobo, sicuro che non ti stai a confondere? Comunque cerca di fare le foto in qualche modo, altrimenti risulta difficile capire la situazione attuale...

    Inviato dal mio GT-I8150 con Tapatalk 2
    pocoyo2 likes this.

  3. #3
    IR Builder! L'avatar di Armand
    Data Registrazione
    Oct 2011
    Località
    Villach AT
    Messaggi
    3,038

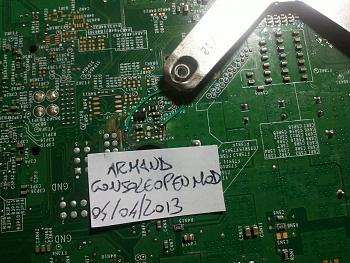

    evidentemente il lavoro non è buono. ti mostro un fix simile. una volta saldato tutto, il cpurst lo metti su c5r11 o ft3t10

    [Risolto] Nand Originale Led rosso r4d4 saltato, Corona v2-cam00183.jpg

    OBBLIGATORIO AWG30 o gauge inferiore

    EDIT
    Ultima modifica di Armand; 19-07-13 alle 12: 11

  4. #4
    Membro
    Data Registrazione
    Mar 2013
    Messaggi
    81
    Citazione Originariamente Scritto da Armand Visualizza Messaggio
    evidentemente il lavoro non è buono. ti mostro un fix simile. una volta saldato tutto, il cpurst lo metti su c5r11 o ft3t10

    Clicca l'immagine per ingrandirla.

Nome: CAM00183.jpg
Visualizzazioni: 76
Dimensione: 275.1 KB
ID: 11927

    OBBLIGATORIO AWG30 o gauge inferiore

    EDIT
    Non ho come fare foto perché la fotocamera è orribile...comunque si ho sbagliato era il punto sopra R4P4 quello che hai saldato tu, e che hai collegato all'altro, bhe a me manca quel pad che tu hai saldato... e l'altro ho tolto la soldermask ma non si vede bene la pista.. comunque è risolvibile?

  5. #5
    IR Builder! L'avatar di Armand
    Data Registrazione
    Oct 2011
    Località
    Villach AT
    Messaggi
    3,038
    bisognerebbe vedere dall'altro lato della scheda. devi trovare il vias corrispondente e saldare un filo e collegarlo (grattando maggiormente) all'altro vias. Purtroppo senza foto è quasi impossibile aiutarti

  6. #6
    Membro
    Data Registrazione
    Mar 2013
    Messaggi
    81
    Citazione Originariamente Scritto da Armand Visualizza Messaggio
    bisognerebbe vedere dall'altro lato della scheda. devi trovare il vias corrispondente e saldare un filo e collegarlo (grattando maggiormente) all'altro vias. Purtroppo senza foto è quasi impossibile aiutarti
    Se collegassi il cpu rst originale all'altro punto che hai collegato? Non L'r4p4 quell'altro segnato con la freccia blu in quest'immagine:
    http://gfxuploader.com/images/ny82u7weq7zgboalx27.jpg
    Comunque il danno è simile a questo, quasi identico solo che qua ne mancando 2 di piazzole..

  7. #7
    IR Builder! L'avatar di Armand
    Data Registrazione
    Oct 2011
    Località
    Villach AT
    Messaggi
    3,038
    no non funziona come dici tu. se hai fatto saltare uno dei 2 vias del ponte che ho fatto io devi recuperare il via dell'altro lato della scheda

  8. #8
    Membro
    Data Registrazione
    Mar 2013
    Messaggi
    81
    Citazione Originariamente Scritto da Armand Visualizza Messaggio
    no non funziona come dici tu. se hai fatto saltare uno dei 2 vias del ponte che ho fatto io devi recuperare il via dell'altro lato della scheda
    Ed è possibile? come capisco che sono proprio quelle le vie da unire?

  9. #9
    IR Builder! L'avatar di Armand
    Data Registrazione
    Oct 2011
    Località
    Villach AT
    Messaggi
    3,038
    allora per come si vede la mia foto fai così: gratta la vernice verde della saldatura di sinistra e dall'altro lato della scheda in corrispodenza di r4p4. metti il tester in funzione continuità e metti un puntale sulla saldatura di sinistra e con l'altro cerchi il via corrispondente a quello che hai strappato. quando il tester suona (o segna 0 ohm) hai trovato il via corripondente quindi salda il punto della saldatura di sinistra con il via che hai trovato sull'altra facciata della pcb

    EDIT
    Ultima modifica di Armand; 19-07-13 alle 20: 42

  10. #10
    Membro
    Data Registrazione
    Mar 2013
    Messaggi
    81
    Citazione Originariamente Scritto da Armand Visualizza Messaggio
    allora per come si vede la mia foto fai così: gratta la vernice verde della saldatura di sinistra e dall'altro lato della scheda in corrispodenza di r4p4. metti il tester in funzione continuità e metti un puntale sulla saldatura di sinistra e con l'altro cerchi il via corrispondente a quello che hai strappato. quando il tester suona (o segna 0 ohm) hai trovato il via corripondente quindi salda il punto della saldatura di sinistra con il via che hai trovato sull'altra facciata della pcb

    EDIT
    ci proverò, in un altro forum mi è stato detto di saldare il punto r4d4 con il punto del cpu_reset non capisco perché comunque, facendolo che farei?

  11. #11
    IR Builder! L'avatar di Armand
    Data Registrazione
    Oct 2011
    Località
    Villach AT
    Messaggi
    3,038
    mi dispiace ma senza foto tu non capisci e nemmeno io..trova il modo di farla..un parente o un amico avranno un cellulare con fotocamera. pensavo di ever capito la situazione ma dalla domanda che mi hai posto non l'ho capita proprio

  12. #12
    Time to play the Game! I am the debt that can't be paid... You're going down in flames... L'avatar di The Pusher
    Data Registrazione
    Jul 2011
    Messaggi
    8,274
    Inutile andare avanti fino allo svenimento. Se gli interessa ti fa una foto, altrimenti parliamo di aria fritta
    gigigadda likes this.

  13. #13
    Membro
    Data Registrazione
    Mar 2013
    Messaggi
    81
    Risolto, non avevo capito che accanto al pad saltato esisteva un punto, che era quello che serviva per fare il fix postatomi da @Armand. Ora ho risolto e parte tranquillamente, Grazie a tutti della pazienza

  14. #14
    IR Builder! L'avatar di Armand
    Data Registrazione
    Oct 2011
    Località
    Villach AT
    Messaggi
    3,038
    visto? io avevo capito che fosse saltato anche quello...senza le foto è un vero casino..fortunatamente hai risolto. ciao!
