Salve amici, sto sostituendo la porta HDMI di una ps4 e durante l'estrazione della stessa mi sono portato via 2 piazzole sulla PCB.

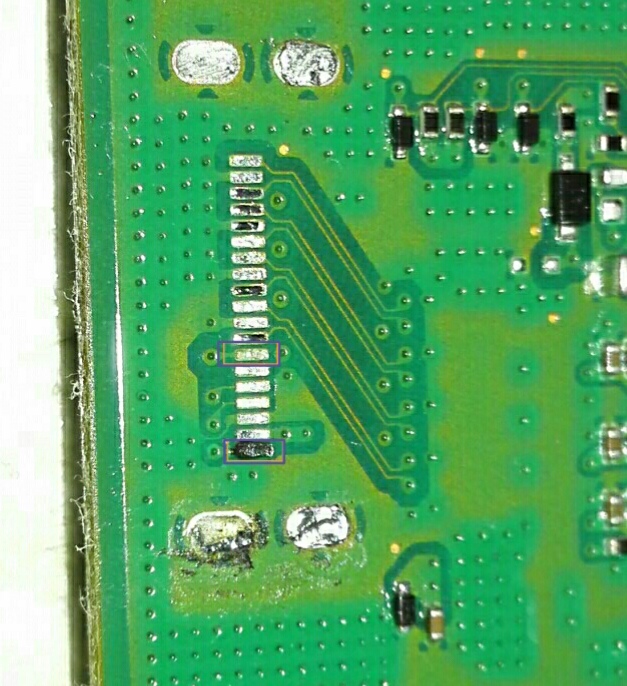

Vi allego foto per farvi capire meglio:Allegato 20085
So che delle piazzole non vengono utilizzate e volevo sapere se le due che ho evidenziato nella foto sono tra quelle oppure devo ripristinare le piste.
Ringrazio anticipatamente.
Ovvio
Non vedi le piste contigue?
Ciao Ivano, ti ringrazio intanto per la risposta. Ho verificato ora con il tester e la pista n.7 c'è e funziona. Adesso dovrei ricostruire la n. 1 ....che consigli mi date?
metti la porta hdmi e con stagno al piombo grattando con punta metallica il source della piazzola, allunghi lo stagno fino al pin. non serve il filo dato che è piccola e vicina.
Ok. Sono in attesa che mi arrivano i connettori HDMI per ps4. Dovrebbero arrivare domani.
Un'altra cosa....per rimettere il nuovo connettore HDMI mi consigliate l'aria calda o il saldatore?
flussante e saldatore
edit: se i 4 fori che reggono l'hdmi sono uscenti (finiscono nel lato opposto del pcb) e se da quel lato non hai grandi cose, puoi usare aria calda sul lato opposto e far entrare hdmi. i punti (pin) dic contatto poi li puoi saldare con saldatore e flussante.
Ok. Ci aggiorniamo appena rimontò tutto. Per ora grazie per i consigli.
Non sarà così facile, la porta hdmi andrà a coprire le piazzole e rischi di creare qualche corto. Credo sia maglio grattare, filo capello ricrea la piazzola, e poi ricoprì con la vernice x pcb la parte che va sotto il connettoreCitazione:
Originariamente Scritto da Scruffy
:confusion:Scusate, ma dove posso trovare questo "filo capello"? Non riesco a trovarlo da nessuna parte...
Spella un filo multianima(i fili elettrici per esempio) e prendine solo un capello ;)
Capito! Andrebbe bene anche un awg30?
troppo spesso, è un filo con un anima soltanto.
Ho provato l'awg30 poggiando sulla scheda madre è mi sembra perfetto come dimensioni.Citazione:
Originariamente Scritto da morph5
Ora mi chiedo: se da un lato lo fisso saldandolo sulla parte residua della pista, dall'altro lato come lo fisso per saldare sopra il nuovo connettore ?
rimango dell'idea che sia troppo spesso, cmq puoi usare vernice fotosensitiva per pcb, quella a raggi ultravioletti per capirci.
da una parte lo saldi , poi lo fai un pò più lungo in modo da uscire dall'altra parte, gli metti un pò di vernice, la fai indurire con gli ultravioletti ed il gioco è fatto.
più difficile da spiegare che da fare
Buongiorno a tutti, dopo alcuni giorni di silenzio sono tornato per comunicarvi che ieri mi sono arrivati i connettori HDMI della ps4 e ho provveduto, grazie ai vostri consigli, a ripristinare la pista saltata con un pezzetto di filo awg30 e a risaldare sulla scheda madre il predetto connettore. Non vi nascondo che è stato un lavoro chirurgico e certosino tant'è che ho dovuto attaccare degli spilli sul tester per verificare i contatti uno a uno. Cmq alla fine quando ho rimontato tutto la ps4 è partita al primo colpo.
Essendo questa la mia prima sostituzione di connettore HDMI su ps4 non vi nascondo che sono molto soddisfatto del lavoro che ho fatto grazie anche ai vostri consigli.
Buongiorno, ho danneggiato la terza piazzola sulla pcb porta hdmi ps4, cosa posso fare, grazie.
dal basso è massa, altrimenti filo fino al componente.Citazione:
Originariamente Scritto da aleabry
E' massa grazie mille
Prego, ci mancherebbe.
