connettore ventola rotto

ciao a tutti mentre ho aperto una ps3 mentre tiravo via il connettore della vetola per staccare i fili il connettore me lo sono trovato in mano e di 3 piazzole si sono staccate 2 mezze e 1 intera (i cinesi l hanno saldato con lo sputo ne ho smontate tantissime di ps3 e questa e la prima volta)

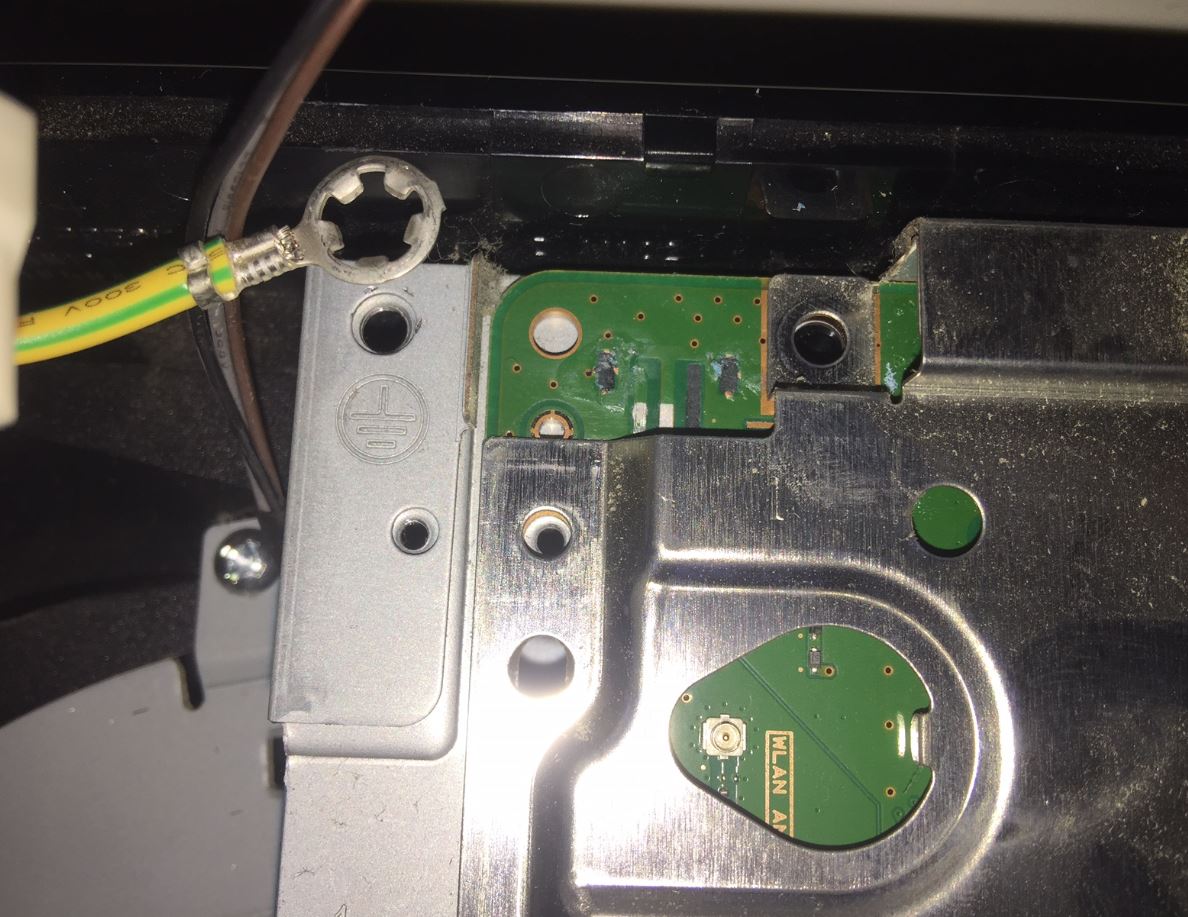

potete vedere delle foto in allegatoAllegato 20303

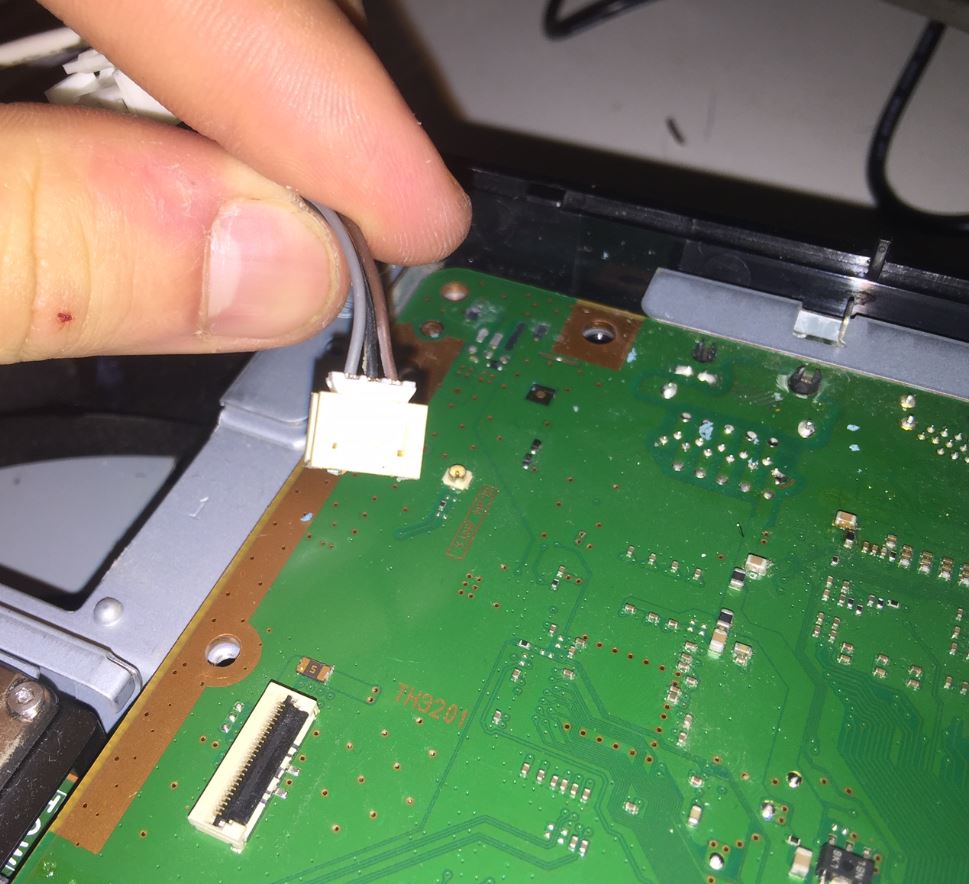

Allegato 20304

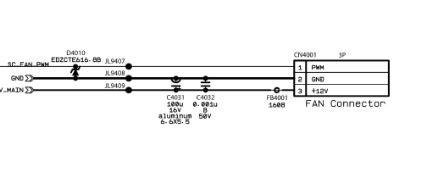

ho trovato uno schema
Allegato 20305

come vedete ha un 12 v in ingresso, il problema è che la piazzoa del 12 v e andata dove posso far prendergli la stessa potenza? ho provato a saldare tutti e 3 i fili su quelle palline di stagno di sotto al connettorre tipo come si fa con i testpoint quando si usa il teensy ma niente la ventola non va.
ho pensato anche di adattarla a usb ma non avrebbe la stessa potenza immaggino e poi senza il filo numero 1 quello di controllo attaccato alla mainboard cosa succederebbe?

avete delle soluzioni? grazie

Adattandola in usb non avresti i 12v perchè le porte usb erogano solo i 5v.
I 12v necessari potresti prelevarli dall'alimentatore,in particolar modo dalle 2 linguette in cui l'alimentatore va ad incastrarsi sulla motherboard

http://i68.tinypic.com/5nnbpu.jpg

Il GND e il PWM puoi riprenderlo dal pad che si trova dietro il connettore della ventola

http://i63.tinypic.com/2n09g0w.jpg

Guardando la tua foto però l'unica piazzola necessaria che è saltata è quella del PWM,quelle 2 laterali poco importa perché servono solo a reggere il connettore.
Comunque da console accesa controlla con il tester se sul pad relativo i 12 v sono presenti.

veramente la piazzola saltata dovrebbe essere quella del +12 e non del pvm se vedi bene lo scema ora provo a saldare sotto l alimentatore e vediamo se va ti faccio sapere

Sei proprio sicuro che sia saltata quella dei 12v?
Controlla bene perché il filo marrone della ventola sono i 12v,quello nero il gnd e il grigio è il pwm.
Sulla mia ps3 da accesa misurando col tester i 12v escono dal pin dove si trova il filo marrone!

http://i63.tinypic.com/35k01w4.jpg http://i68.tinypic.com/5yenwn.jpg

Trovata anche una foto su Google [url]http://pingtool.org/wp-content/uploads/2013/09/ps3_fan_wire_pinout.jpg[/url]
Quindi in base all'esempio fotografico della mia ps3 + la foto trovata su Google sei ancora convinto che ti sia saltata la piazzola dei 12v? :)

Citazione:

---

Originariamente Scritto da monteserro

veramente la piazzola saltata dovrebbe essere quella del +12 e non del pvm se vedi bene lo scema ora provo a saldare sotto l alimentatore e vediamo se va ti faccio sapere

---

Ieri notte stavo per risponderti io ma visto che le con foto che hai postato non c'era la possibilità di fare un confronto con lo schema ho preferito non farlo, dalle foto postate da Denny80 è evidente che hai trovato lo schema sbagliato.
PS: Un grazie è sempre più cosa rara di questi tempi!

Di fatti è preso dal service manual di una cechg mentre quella per cui sto chiedendo è una cechl.
Comunque grazie a danny 80 ho risolto saldando proprio sotto l alimentatore(anche se potevo anche saldare sui" testpoint" della ventola dove ho saldato solo il pwm) L altra sera L avevo fatto ma non mi andava perché lo schema era sbagliato ed erano saldati al contrario il + 12 e il pvm evidentemente

L'importante è che hai risolto! ;)
