Collegamento clip e teensy.

**Raphael** · 14-10-14

Dopo una lunga attesa mi appresto a donwgradare la mia ps3 dual nand,l unico ostacolo che ancora mi si pone e che non so come si collega il teensy alla 360 clip(con l awg 30 non credo vada bene) qualcuno ha qualche consiglio? Ho visto gli schemi di collegamento solo che non so che filo utilizzare e come saldare i fili sulla parte rossa della clip.

**Raphael** · 15-10-14

Ok grazie se avete un po di cph4 li collego io con le mie capacita cerebrali....

**zeruel85** · 15-10-14

Anfetamine van bene lo stesso??

**Raphael** · 15-10-14

No le andetamine sono obsolete Preferirei qualche buon consiglio ,devo solo capire che tipo di filo utilizzare x il collegamento dal teensy alla clip.

**morph5** · 15-10-14

awg30 va benissimo

**Raphael** · 16-10-14

Provato ma e quasi impossibbile saldare su quei maledetti pin della clip,
percaso usando un jumper femmina con l altra parte tagliata dalla parte del teensy puo funzionare?
Oppure come posso dissaldare quei maledetti pin?
Per favore aiutatemi mi sto ammattendo oltre alla scomunica che a breve la chiesa mi mandera per tutte le madonne dette.

**zeruel85** · 16-10-14

Lascia perdere le clip e dissalda le NAND, montandole su uno zif socket TSOP48.

**riuka** · 16-10-14

ragazzi venendo al discorso del teensy, avevo il teensy saldato alla scheda madre della ps3 ,l'ho collegato alla porta usb me lo ha riconosciuto... la console non ancora era alimentata .. ho premuto il tasto reset ed il teensy non e stato piu riconosciuto.. adesso l'ho dissaldato dalla scheda madre contuinuo a collegarlo alla porta usb ma nessun segno di vita .. mi si è bruciato il teensy? O_O ho premuto solo reset help!

**Raphael** · 16-10-14

Zuruel se lo sapessi fare lo avrei gia fatto,se ho comprato la clip e perche sono negato con saldature medio difficili,come vedi non riesco neanche a saldare sui pin della clip,figuriamoci dissaldare e risaldare una nand.

**zeruel85** · 16-10-14

Originariamente Scritto da Raphael

Zuruel se lo sapessi fare lo avrei gia fatto,se ho comprato la clip e perche sono negato con saldature medio difficili,come vedi non riesco neanche a saldare sui pin della clip,figuriamoci dissaldare e risaldare una nand.

E quindi cosa pensi di fare?

Inviato dal mio LG-D855 utilizzando Tapatalk

**Raphael** · 16-10-14

Dissaldare i pin sulla board della clip in modo da saldare i fili comodamente,dici che fattibbile? X me si

**Raphael** · 23-10-14

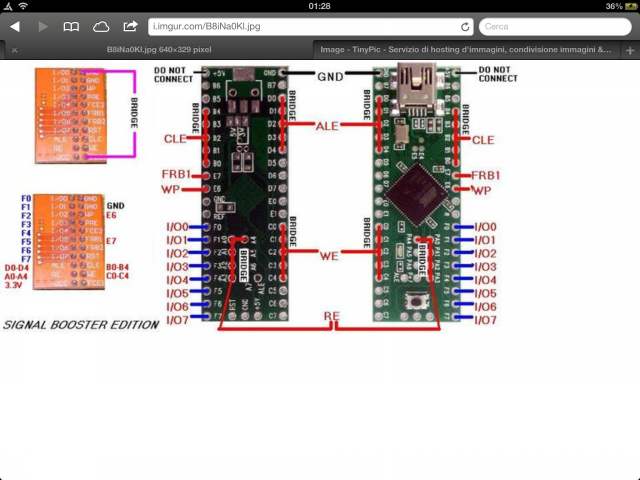

Nome: foto (2).png
Visite: 116
Dimensione: 220.7 KB

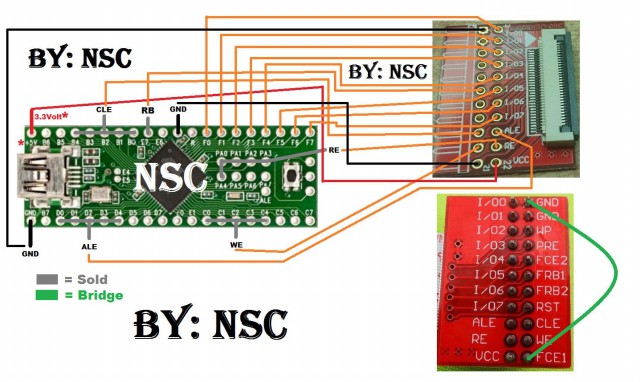

Nome: FormatFactoryscxhema teensy.jpg
Visite: 162
Dimensione: 75.8 KB

**Raphael** · 23-10-14

Gente quali di questi 2 schemi devo seguire? Uno si contraddice all altro

**Titty** · 23-10-14

Se leggi uno è Nandway classico e l' altro è Nandway Signal Boost ediition

**Raphael** · 23-10-14

Ma "signal booster edition" e una versione diversa della clip o e Come se fosse nandway 2.0?

**zeruel85** · 23-10-14

Originariamente Scritto da Raphael

Gente quali di questi 2 schemi devo seguire? Uno si contraddice all altro

Sono identici. In cosa si contraddirebbero?

**Raphael** · 23-10-14

Boh ho trovato questi 2 schemi e l utente di sopra mi ha detto che 1 e per la signar booster editions.
Credo comunque di avere capito,un ultima cosa poi non rompo piu,occorre collegare un alimentatore esterno alla clip per farla funzionare giusto? O basta l usb del pc per alimentare teensy clip e nand?

**zeruel85** · 23-10-14

Ripeto, gli schemi sono identici e sono entrambi Signal Booster Edition, che è la versione sviluppata e ottimizzata da judges.

Per quanto riguarda l'alimentazione, mi sa che hai le idee ingarbugliate non di poco: una clip è un pezzo di plastica e metallo, non va alimentata. Ciò che va alimentato è l'integrato Atmel del Teensy (o tramite porta usb e regolatore di tensione, oppure da alimentazione esterna sempre a 3V3) e la NAND. Se la NAND non la dissaldi, un'erogazione a 500 mA da una porta usb non è sufficiente. Devi necessariamente alimentare esternamente; oppure accendendo la console e inibendo il Southbridge mettendo a massa il Tristate.
